地球的圈层结构
上天：“神十”与“天宫”交会对接
下海：“蛟龙”号7000米级海试
入地？？？？？？
上天、下海、入地是人类的三大梦想

目前，人类还没有达到“入地”的梦想，那么我们如何了解地球内部的状况呢？
哇，好大的西瓜啊！但不知道熟没熟，怎么办呢？

地球的内部结构
地球的内部圈层的划分依据
地震波的传播速度
纵波（P波）primary
速度快， 固、液、气介质
横波（S波） secondary
速度慢，固体介质
共同点:都随着所通过物质的性质而变化。
思考1:当地震发生时，陆地上的人们有什么感觉？
先上下颠簸，后左右摇晃
思考2:在海洋中航行的人的感觉呢？
只能感觉到上下颠簸

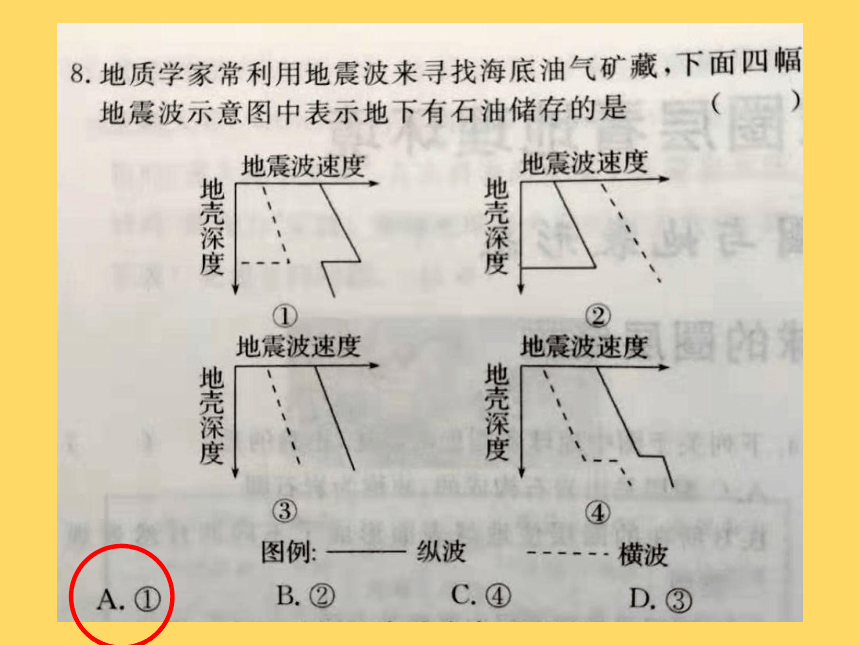

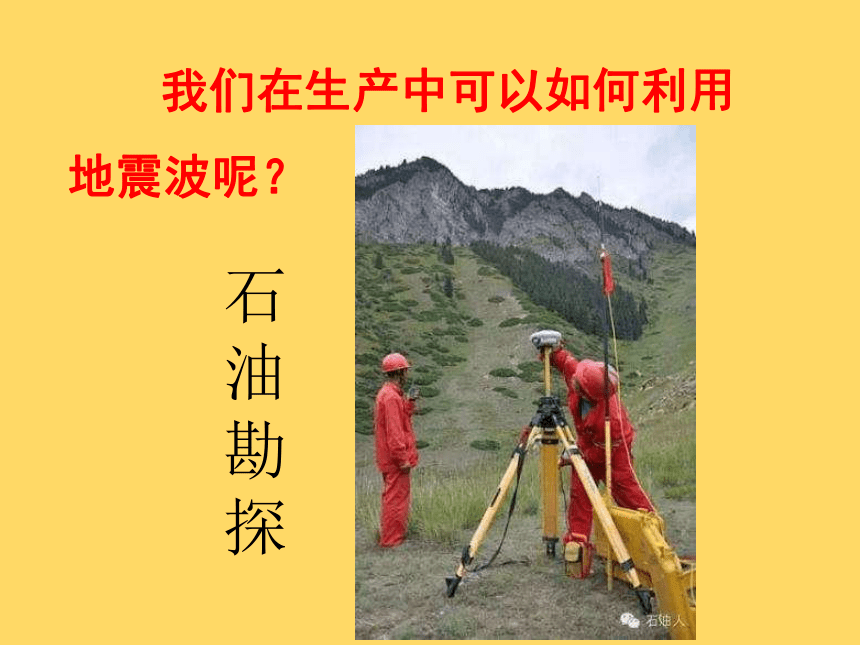

我们在生产中可以如何利用
地震波呢？
石
油
勘
探

二面：莫霍面、古登堡面
三层：地壳、地幔和地核
2、内部圈层：

一、地球的内部圈层


15
深
度

千
米




4000
3000
2000
5000
6000
1000
速度（千米/秒）
9
12
6
3
0

17
2900





（ ）




















地核
地幔
地震波传播速度与地球内部圈层的划分
莫霍面

古登堡面

纵 波
横 波


地壳
地心
地表

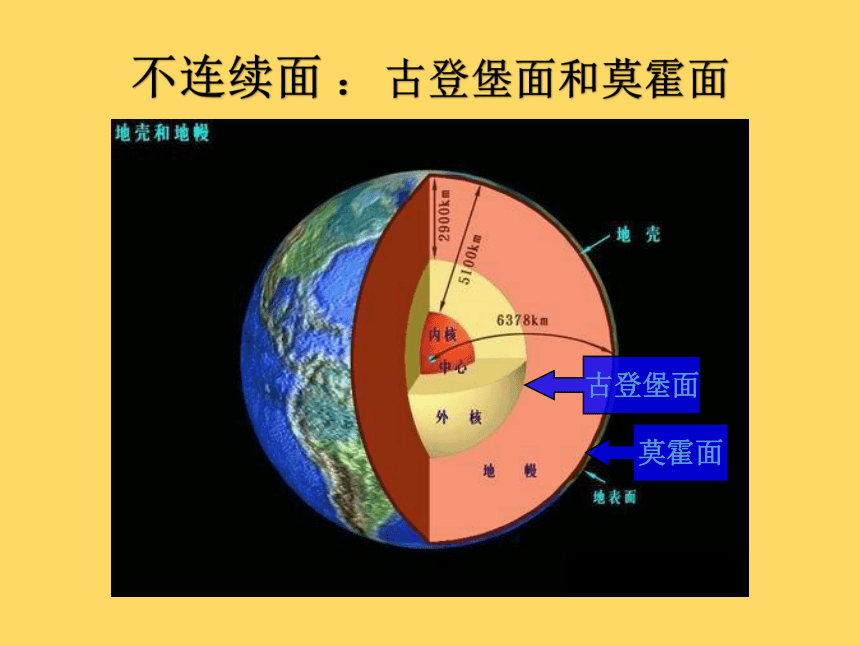

不连续面 ： 古登堡面和莫霍面
古登堡面
莫霍面
不连续面 地下深度 波速变化
莫霍面
古登堡面

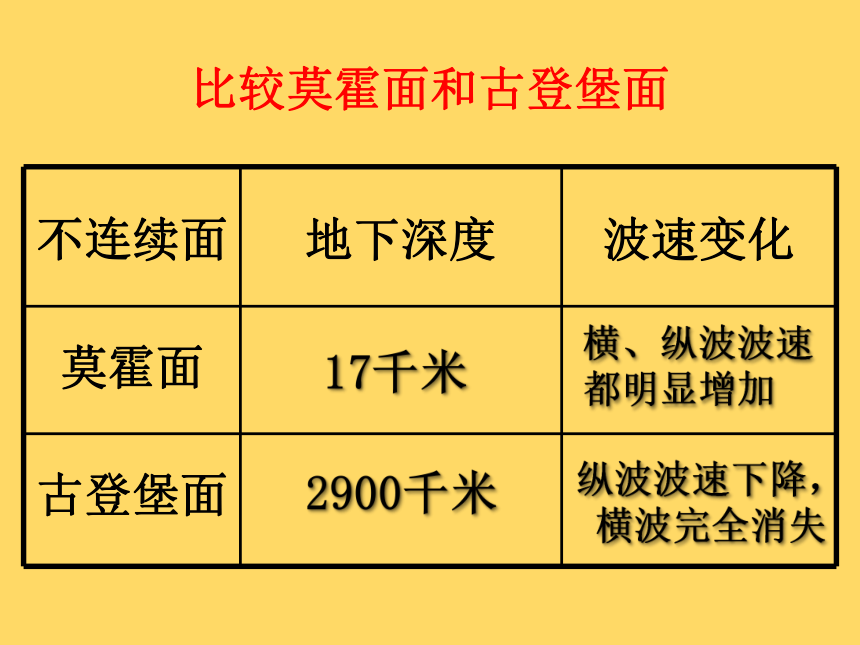

比较莫霍面和古登堡面
17千米
横、纵波波速
都明显增加
2900千米
纵波波速下降，
横波完全消失
软流层：一般认为是岩浆的发源地，
由塑性物质组成。
地壳和上地幔顶部（软流层以上），
合称岩石圈。
地球内部三大圈层特征
地壳：
莫霍面以上，平均深度17千米。厚度变化规律一般是：
海拔越高，地壳越厚；
海拔越低，地壳越薄。

按含量由多到少排列组成地壳的元素：
氧O、硅Si、铝Al、铁Fe、
地幔：
介于地壳和地核之间，莫霍面与古登堡面之间，厚度约为2800千米。分为：上地幔和下地幔。

地幔：
介于地壳和地核之间，莫霍面与古登堡面之间，厚度约为2800千米。分为：上地幔和下地幔。

软流层位于上地幔的上部
地核：

地核:组成物质可能是高温高压状态下的铁和镍
外核:呈液态或熔融状态,它们相对地壳流动,可能是地球磁场产生的主要原因.
内核:呈固态

33




1000

2900
下
地
幔
地 核
地 幔
650

110

地壳


岩石圈


5150
外核

内核
地心
地表
动手绘制地球内部圈层示意图
软流层


上
地
幔

古登堡面


莫霍面

温 度 由 低 到 高
压 力 密 度 由 小 到 大
大气圈
水 圈
生物圈



地球的外部圈层
大气圈:生命存在的基本条件。
水 圈:固、液、气三态
分类: 海洋水、陆地水、大气水、生物水；
陆地水: 地表水、地下水.
生物圈:广泛分布于地壳、大气圈、水圈。
生态系统
生物是这个系统中的主体和最活跃的因素
生物圈
2
号实验室
阅读： 1986年，在美国亚利桑那州建造了世界瞩目的“生物圈2号”。8位志愿者参与了实验计划。计划在封闭仿真地球环境下，人类是否适合生存的问题。在1991至1993年的实验中，发现：生物圈2号的氧气与二氧化碳的大气组成比例，无法自行达到平衡；生物圈2号内的水泥建筑物影响到正常的碳循环；多数动植物无法正常生长或生殖，其灭绝的速度比预期的还要快。经广泛讨论，确认“生物圈2号”的实验失败。这证明了在已知的科学技术条件下，人类离开了地球将难以永续生存，地球仍是人类唯一能依赖与信赖的维生系统。

大自然并非我们想象得那样简单，复杂巨大的系统关联中,可能每
一 缕 轻 风 都是于生命所不可或缺的；人不是万能的，人类要依赖地球
存活；人类要懂得顺应自然，要珍爱大自然的一切，才能与地球万物
持续发展。
