浙江余姚八中2019年高二物理第一学期电磁感应单元测试卷word版含答案

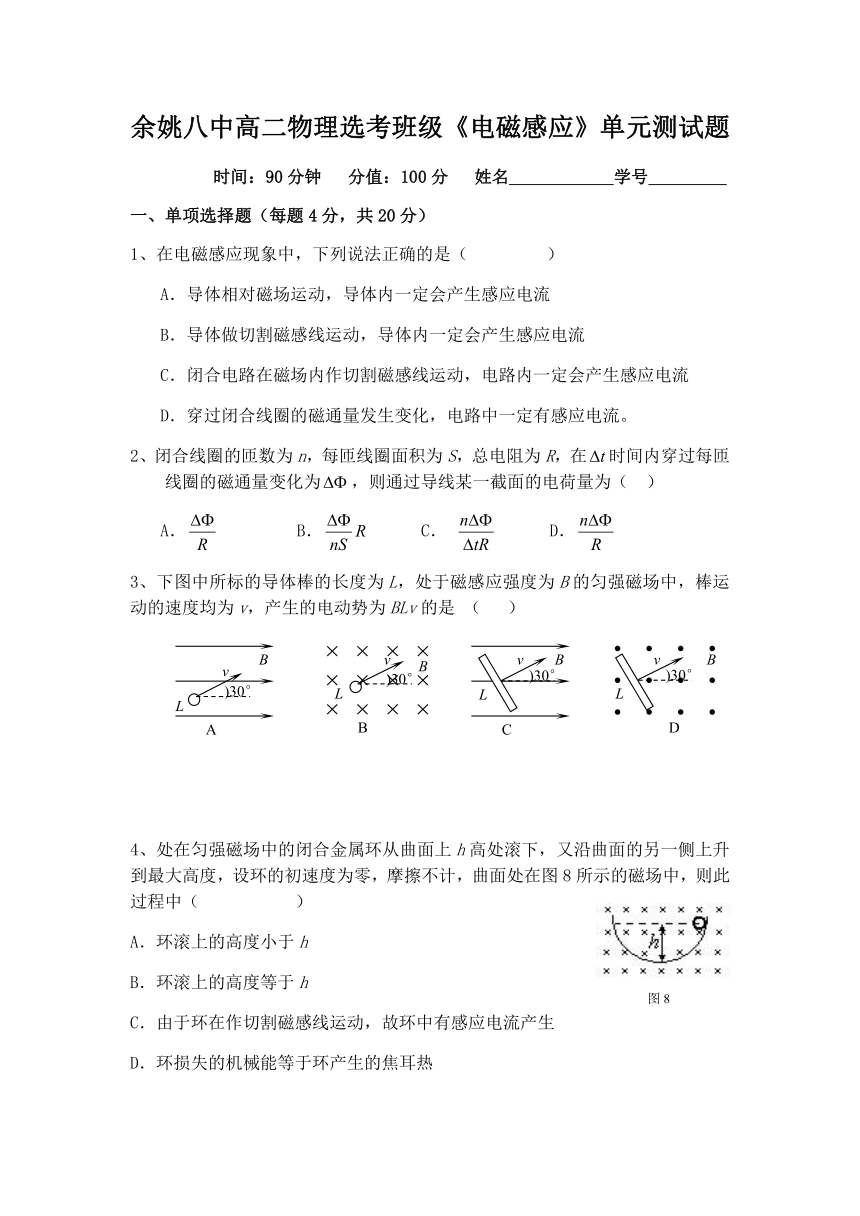

余姚八中高二物理选考班级《电磁感应》单元测试题
时间：90分钟 分值：100分 姓名 学号
一、单项选择题（每题4分，共20分）
1、在电磁感应现象中，下列说法正确的是（ ）
A．导体相对磁场运动，导体内一定会产生感应电流
B．导体做切割磁感线运动，导体内一定会产生感应电流
C．闭合电路在磁场内作切割磁感线运动，电路内一定会产生感应电流
D．穿过闭合线圈的磁通量发生变化，电路中一定有感应电流。
2、闭合线圈的匝数为n，每匝线圈面积为S，总电阻为R，在时间内穿过每匝线圈的磁通量变化为，则通过导线某一截面的电荷量为（ ）
A． B． C． D．
3、下图中所标的导体棒的长度为L，处于磁感应强度为B的匀强磁场中，棒运动的速度均为v，产生的电动势为BLv的是 （ ）





4、处在匀强磁场中的闭合金属环从曲面上h高处滚下，又沿曲面的另一侧上升到最大高度，设环的初速度为零，摩擦不计，曲面处在图8所示的磁场中，则此过程中（ ）
A．环滚上的高度小于h
B．环滚上的高度等于h
C．由于环在作切割磁感线运动，故环中有感应电流产生
D．环损失的机械能等于环产生的焦耳热

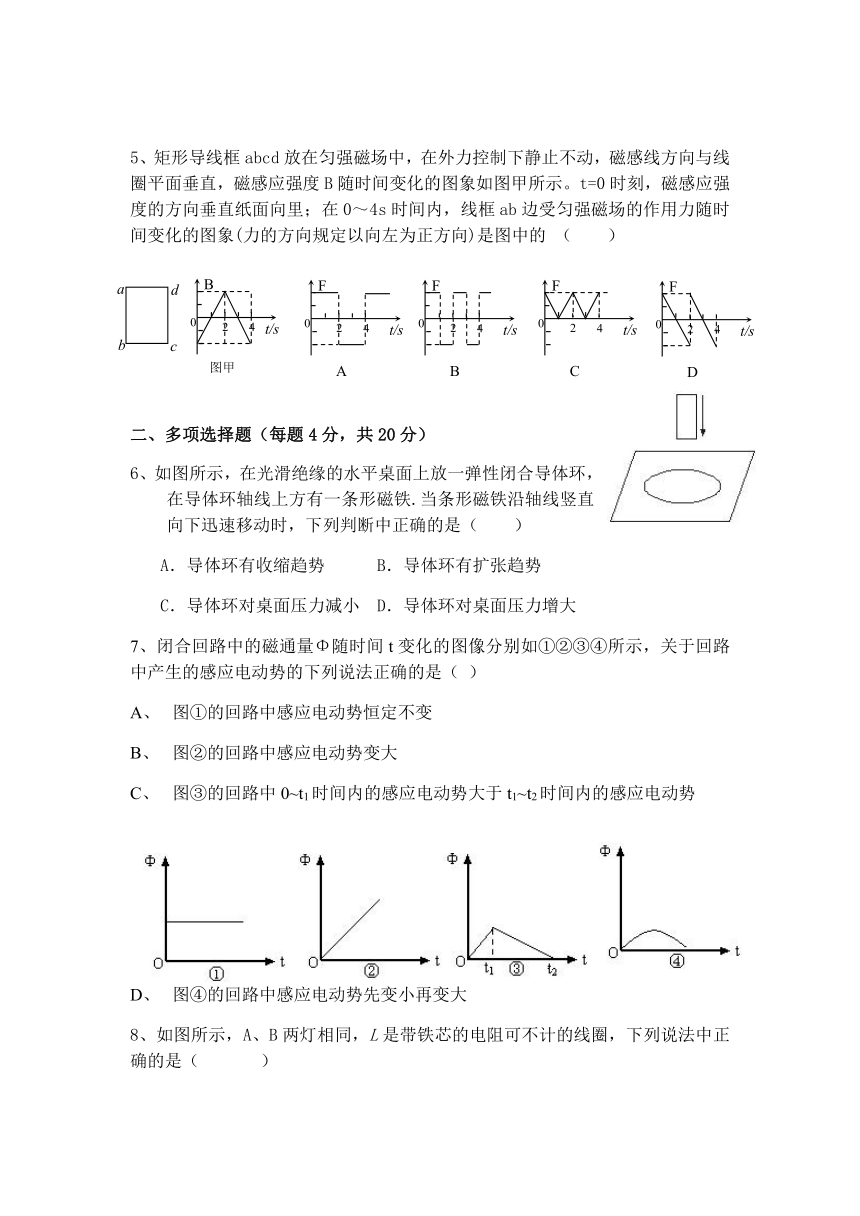

5、矩形导线框abcd放在匀强磁场中，在外力控制下静止不动，磁感线方向与线圈平面垂直，磁感应强度B随时间变化的图象如图甲所示。t=0时刻，磁感应强度的方向垂直纸面向里；在0～4s时间内，线框ab边受匀强磁场的作用力随时间变化的图象(力的方向规定以向左为正方向)是图中的 （ ）

二、多项选择题（每题4分，共20分）
6、如图所示，在光滑绝缘的水平桌面上放一弹性闭合导体环，在导体环轴线上方有一条形磁铁.当条形磁铁沿轴线竖直向下迅速移动时，下列判断中正确的是（ ）
A．导体环有收缩趋势 B．导体环有扩张趋势
C．导体环对桌面压力减小 D．导体环对桌面压力增大
7、闭合回路中的磁通量Φ随时间t变化的图像分别如①②③④所示，关于回路中产生的感应电动势的下列说法正确的是（ ）
A、 图①的回路中感应电动势恒定不变
B、 图②的回路中感应电动势变大
C、 图③的回路中0~t1时间内的感应电动势大于t1~t2时间内的感应电动势
D、 图④的回路中感应电动势先变小再变大

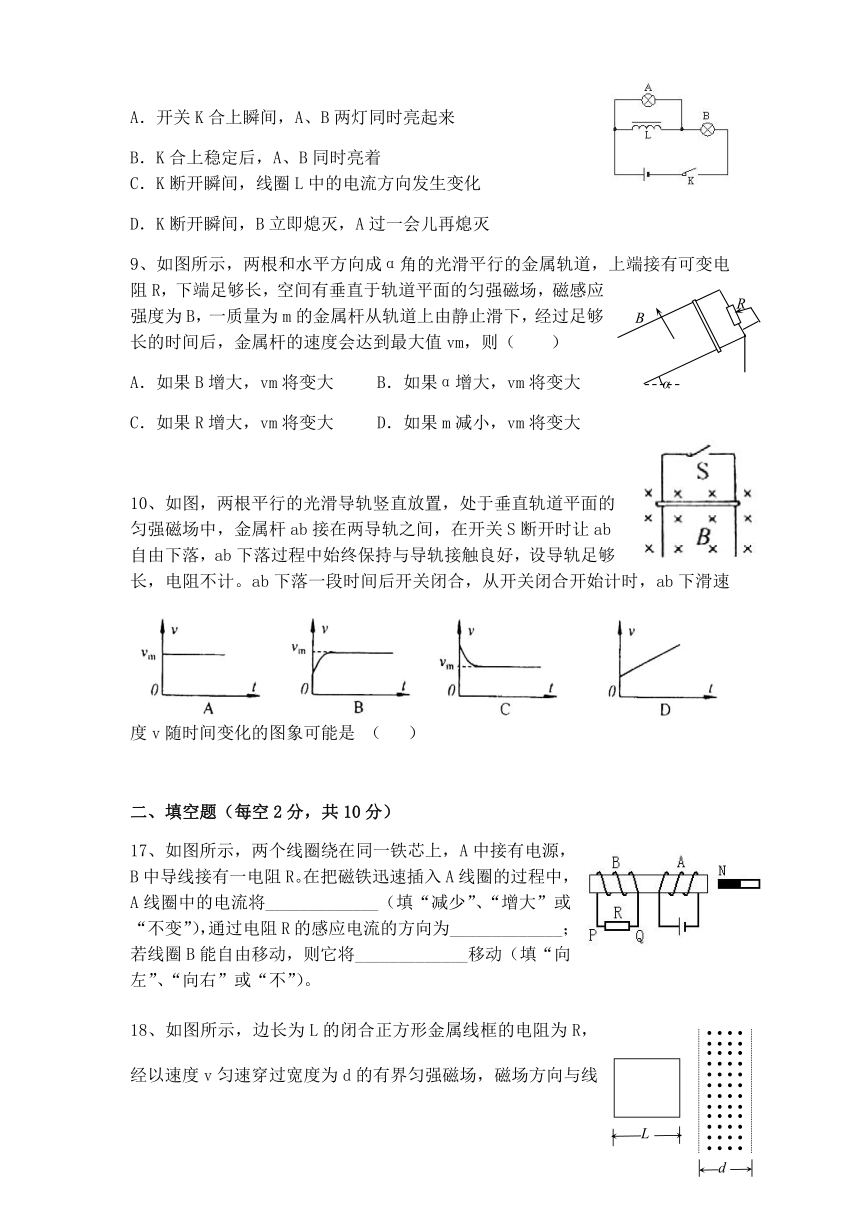

8、如图所示，A、B两灯相同，L是带铁芯的电阻可不计的线圈，下列说法中正确的是（ ）
A．开关K合上瞬间，A、B两灯同时亮起来
B．K合上稳定后，A、B同时亮着
C．K断开瞬间，线圈L中的电流方向发生变化
D．K断开瞬间，B立即熄灭，A过一会儿再熄灭
9、如图所示，两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一质量为m的金属杆从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会达到最大值vm，则（ ）
A．如果B增大，vm将变大 B．如果α增大，vm将变大
C．如果R增大，vm将变大 D．如果m减小，vm将变大

10、如图，两根平行的光滑导轨竖直放置，处于垂直轨道平面的匀强磁场中，金属杆ab接在两导轨之间，在开关S断开时让ab自由下落，ab下落过程中始终保持与导轨接触良好，设导轨足够长，电阻不计。ab下落一段时间后开关闭合，从开关闭合开始计时，ab下滑速度v随时间变化的图象可能是 （ ）

二、填空题（每空2分，共10分）
17、如图所示，两个线圈绕在同一铁芯上，A中接有电源，B中导线接有一电阻R。在把磁铁迅速插入A线圈的过程中，A线圈中的电流将_____________（填“减少”、“增大”或“不变”），通过电阻R的感应电流的方向为_____________；若线圈B能自由移动，则它将_____________移动（填“向左”、“向右”或“不”）。
18、如图所示，边长为L的闭合正方形金属线框的电阻为R，经以速度v匀速穿过宽度为d的有界匀强磁场，磁场方向与线框平面垂直，磁感应强度为B，若L＜d，线框穿过磁场的过程中产生的焦耳热为______________；若L＞d，线框穿过磁场的过程中产生的焦耳热为________________。

三、计算题（共50分）

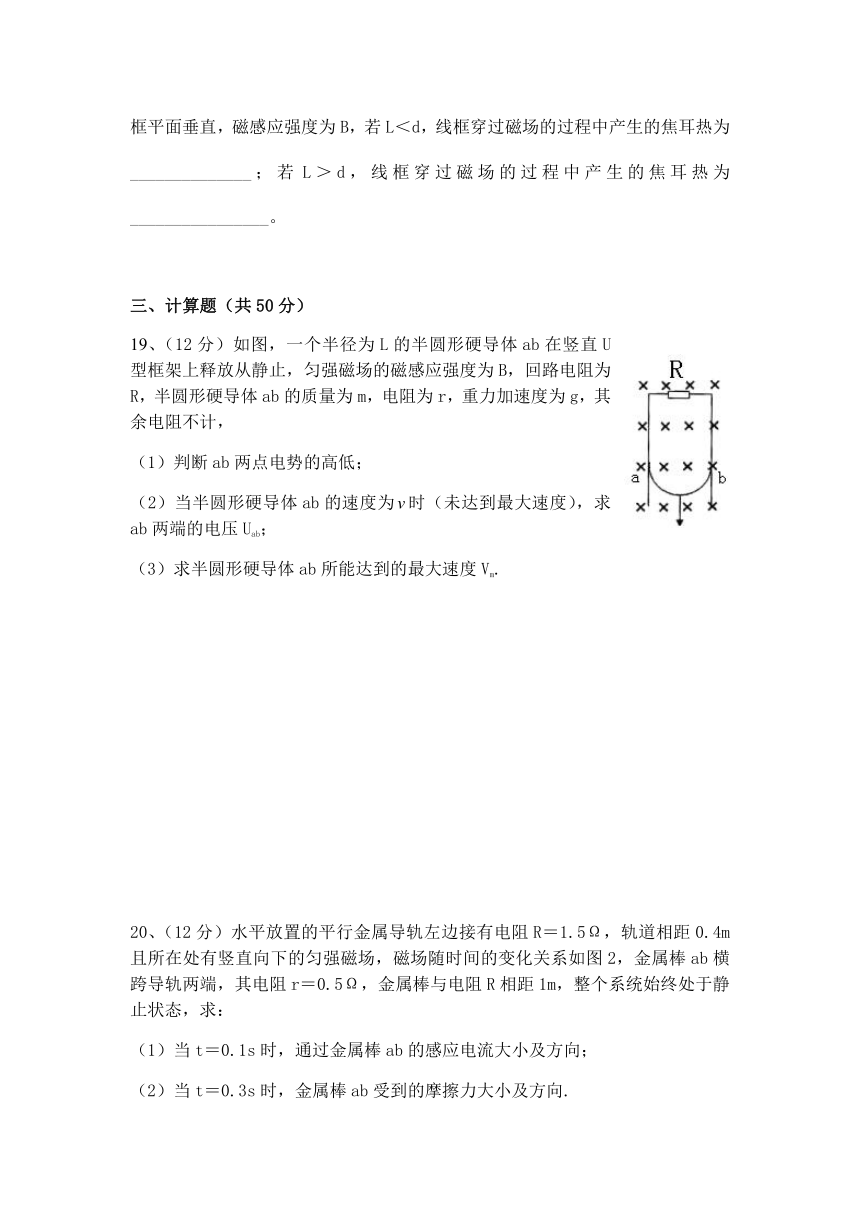

19、（12分）如图，一个半径为L的半圆形硬导体ab在竖直U型框架上释放从静止，匀强磁场的磁感应强度为B，回路电阻为R，半圆形硬导体ab的质量为m，电阻为r，重力加速度为g，其余电阻不计，
（1）判断ab两点电势的高低；
（2）当半圆形硬导体ab的速度为时（未达到最大速度），求ab两端的电压Uab；
（3）求半圆形硬导体ab所能达到的最大速度Vm.








20、（12分）水平放置的平行金属导轨左边接有电阻R＝1.5Ω，轨道相距0.4m且所在处有竖直向下的匀强磁场，磁场随时间的变化关系如图2，金属棒ab横跨导轨两端，其电阻r＝0.5Ω，金属棒与电阻R相距1m，整个系统始终处于静止状态，求：
（1）当t＝0.1s时，通过金属棒ab的感应电流大小及方向；
（2）当t＝0.3s时，金属棒ab受到的摩擦力大小及方向.











21、（12分）如图所示，处于匀强磁场中的两根足够长。电阻不计的平行金属导轨相距1m，导轨平面与水平面成＝37°角，下端连接阻值为R的电阻。匀强磁场方向与导轨平面垂直。质量为0.2kg电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25。求：
(1)求金属棒沿导轨由静止开始下滑时的加速度大小；
(2)当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小；
(g＝10m/s2，sin37°＝0.6，cos37°＝0.8)










22（14分）如图所示，位于竖直平面内的矩形平面导线框abcd，ab长L1=1.0m，bd长L2=0.5m，线框的质量m=0.2kg，电阻R=2Ω。其下方有一匀强磁场区域，该区域的上、下边界PP/和QQ/均与ab平行，两边界间距离为H，H＞L2，磁场的磁感应强度B=1T，方向与线框平面垂直。现令线框的dc边从离磁场区域的上边界PP/的距离为h=0.7m处从静止开始自由下落，已知在线框的dc边进入磁场以后，ab边到达边界PP/之前的某一时刻线框的速度已达到这一阶段的最大值。(不计空气阻力，g=10m/s2)
求（1）ab边到达边界PP/之前的线框的最大速度
（2）从线框开始下落到dc边刚刚到达磁场区域下边界QQ/的过程中，线框中产生的焦耳热。
















余姚八中高二物理选考班级《电磁感应》单元测试题
参考答案
一、单选题 1 2 3 4 5
D D D B D
二、多选题 6 7 8 9 10
AD CD AD BC ABC
3、填空题

17、减少 Q到P 向左
18、，
4、计算题
19、解答：
（1）b点电势高
（1）当半圆形硬导体ab的速度为时，导体感应电动势
回路感应电流
ab两端的电压
（2）根据楞次定律可得导体ab受到的安培力F方向竖直向上，当F=mg时，导体ab达到的最大速度
导体感应电动势
回路感应电流
导体ab受到的安培力
当F=mg时，即
解得导体ab达到的最大速度



20、解答：
（1）0～0.2s内，由于整个回路磁通量增加，由楞次定律可以得感应电流方向为从b到a
由法拉第电磁感应定律V
感应电流A
（2）0.2～0.3s时，由于整个回路磁通量增加，由楞次定律可以得感应电流方向为从b到a
由法拉第电磁感应定律V
感应电流A
金属棒ab受到的安培力N，方向水平向左
由于金属棒受力平衡，可得金属棒ab受到的摩擦力N，方向水平向右

21．(1)4m/s2；(2)10m/s

22、（1）4m/s （2）0.8J


)30°

v

B

B

L

)30°

v

C

B

L

)30°

v

D

B

L

)30°

v

A

B

L

图8


d

a

b

c

B

t/s

0

2

4

图甲

F

t/s

0

2

4

A

F

t/s

0

2

4

B

F

t/s

0

2

4

C

F

t/s

0

2

4

D

B

R

α

L

d

图2

H

h

L2

L1

a

b

c

d

P

P′

Q′

Q

B
