15.4 家庭电路与安全用电（2课时，无答案）

第7课时 家庭电路与安全用电(一)
一、学习目标：
1、了解家庭电路的组成及其主要部分的作用。
2、知道家庭电路中各电学器件的符号，会画简单的家庭电路图。
3、知道火线和零线，会用测电笔正确辨认火线和零线。
二、导学流程：
活动一：观察图15-14家庭电路布线示意图
由图可知，家庭电路主要由 、 、 、 、 、 、 等组成。各用电器间是 联关系。
活动二：学习信息快递
家庭电路的火线和零线之间的电压为 V，在正常情况下，零线与大地之间的电压为 V，火线与大地之间的电压为 V。
活动三：观察三线插头与三线插座
如图15-16（b）所示，插座的下部就是三个孔眼的三线插座，具体接法是 。
地线一般与 相连。
活动四：练习使用测电笔：
1、测电笔的结构如图15-17所示，它由 、 、 、 组成。
2、用测电笔测试插座。判断插座中是否有电，是否按“ ”的方式连接在电路中。
3、使用测电笔时有哪些注意点：
（1） 。
（2） 。
（3） 。
典型例题
例题 小刚家新买了一台电子节能灯，他想知道该灯的功率是多大.他关闭了家中其它用电器，只让这只电子节能灯工作10min，发现家中标有2500R/（KW?h）电能表转过了10圈. 则这只电子节能灯工作10min消耗的电能是多少?实际功率为多大?
课堂作业
1.家庭电路主要由进入家庭的进户线(电源线)、_________、_________、_________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________(串/并)联的．
2.测电笔可以用来判别火线和零线，如图所示分别表示四位同学使用钢笔式测电笔或螺丝刀式测电笔时的握法，其中握法正确的是 ( )
A.甲和丙 B.乙和丁 C.甲和丁 D.丙和丁
3.如图所示的是家庭电路的一部分，现在闭合开关后灯不亮，用测电笔测C、D两点时，氖管发光，用测电笔测A、B两点时，只有A点可使氖管发光，则故障的原因是 ( )
A.火线、零线相碰 B.A、D两点间断路
C.B、D两点间断路 D.灯头内两接线柱短路
4.按照安全用电原则，用笔画线代替导线将图中所示的三线插座接到火线、零线上．
课后作业
5.如图所示是家庭电路的一部分，请你写出各部分名称：
①_____________；②_____________；③____________；④___________；
⑤_____________；⑥_____________；⑦ ____________．
6.家庭电路的电源线由_______线和_______线组成，它们之间的电压是_____V．考虑到用电安全，家庭电路中一般还有第三根线，它是______线．
7.如图所示是一个家庭电路中常用的五孔插座，其中A孔应接________线，B孔应接________线，C孔应接_______线．
8.如图所示是小科家部分线路连接图.当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的_______线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其他用电器仍正常工作，则灯L处电路_________(开路/短路)．
9.家庭电路中各盏照明灯是_________联的；如图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是_________．
10.电器上的三芯线除黑色线外，还有红线和绿线，红线要接在火线上，绿线要接在零线上，不能弄错.根据三线插座的接线规则，电器上的三线插头也有相应的接线要求.如图所示的三线插头中，与三芯线的红线相接的脚是 ( )
A.A脚 B.B脚 C.C脚 D.B或C脚

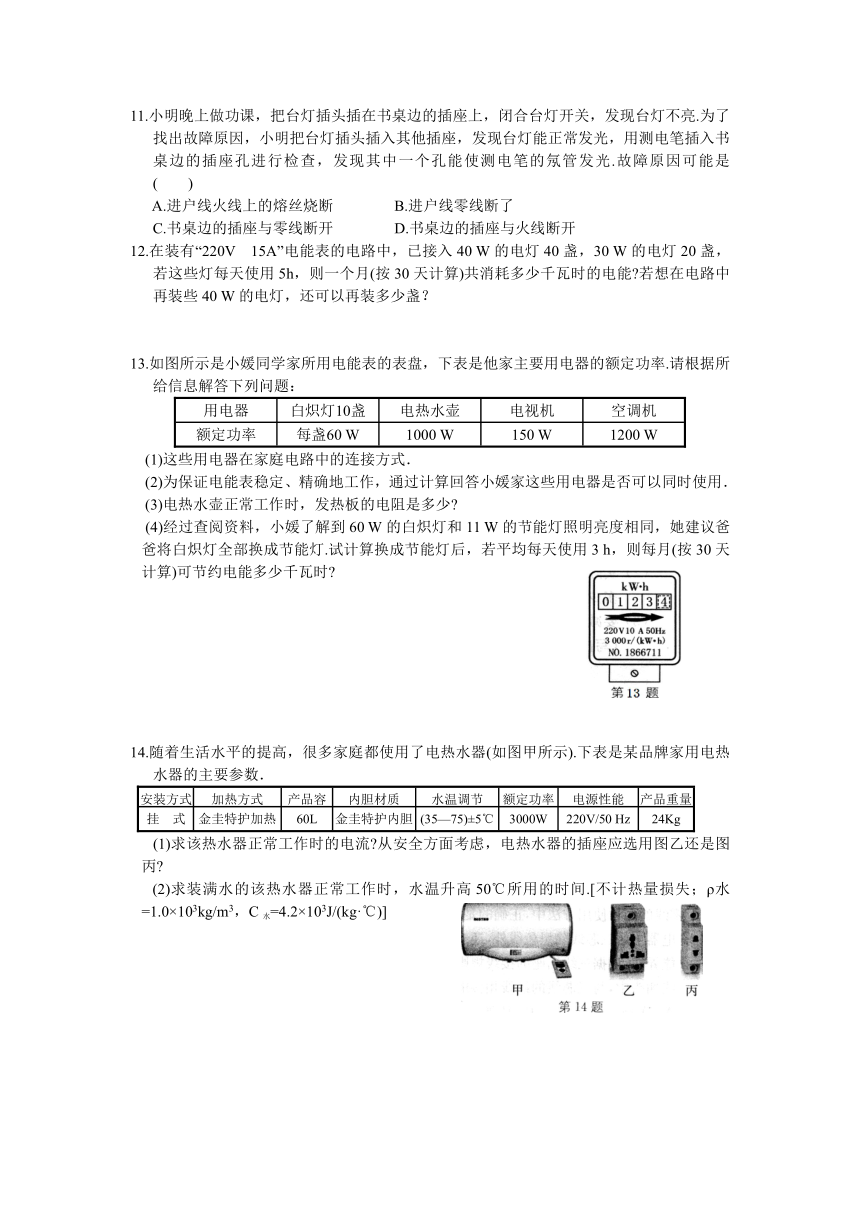

11.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮.为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光.故障原因可能是 ( )
A.进户线火线上的熔丝烧断 B.进户线零线断了
C.书桌边的插座与零线断开 D.书桌边的插座与火线断开
12.在装有“220V 15A”电能表的电路中，已接入40 W的电灯40盏，30 W的电灯20盏，若这些灯每天使用5h，则一个月(按30天计算)共消耗多少千瓦时的电能?若想在电路中再装些40 W的电灯，还可以再装多少盏？
13.如图所示是小媛同学家所用电能表的表盘，下表是他家主要用电器的额定功率.请根据所给信息解答下列问题：
用电器
白炽灯10盏
电热水壶
电视机
空调机
额定功率
每盏60 W
1000 W
150 W
1200 W
(1)这些用电器在家庭电路中的连接方式．
(2)为保证电能表稳定、精确地工作，通过计算回答小媛家这些用电器是否可以同时使用．
(3)电热水壶正常工作时，发热板的电阻是多少?
(4)经过查阅资料，小媛了解到60 W的白炽灯和11 W的节能灯照明亮度相同，她建议爸爸将白炽灯全部换成节能灯.试计算换成节能灯后，若平均每天使用3 h，则每月(按30天计算)可节约电能多少千瓦时?
14.随着生活水平的提高，很多家庭都使用了电热水器(如图甲所示).下表是某品牌家用电热水器的主要参数．
安装方式
加热方式
产品容量
内胆材质
水温调节
额定功率
电源性能
产品重量
挂 式
金圭特护加热棒
60L
金圭特护内胆
(35—75)±5℃
3000W
220V/50 Hz
24Kg
(1)求该热水器正常工作时的电流?从安全方面考虑，电热水器的插座应选用图乙还是图丙?
(2)求装满水的该热水器正常工作时，水温升高50℃所用的时间.[不计热量损失；ρ水=1.0×103kg/m3，C水=4.2×103J/(kg·℃)]
第8课时 家庭电路与安全用电(二)
一、学习目标：
1、知道家庭电路中造成熔丝熔断的原因。
2、知道熔丝的作用。
3、会根据实际电路的需要，正确选用和安装熔丝的方法。
4、安全电压，了解常见的几种触电情况和避免触电的方法。
二、导学流程：
活动一：探究熔丝熔断的原因
1、熔丝是由 的材料制成的。
2、熔丝的工作原理是： 。
3、图15-19所示实验
（1）需哪些器材？ 。
（2）该实验能得到什么结论？ 。
（3）造成电路短路的常见情况有： 。
4、图15-20所示实验
（1）需哪些器材？ 。
（2）该实验能得到什么结论？ 。
活动二：熔丝的选择与安装
1、熔丝有哪些规格？
2、家庭电路中一般按 选用规格合适的熔丝。
3、安装熔丝时应注意什么？ 。
活动三：（1）引起各类安全事故的原因有： 、 、 等。
（2）调查家庭电路中的哪些部位、在哪些情况下容易发生线路连接处接触不良的故障？怎样预防这类故障的发生？
活动四：触电的认识
1、通常所讲的触电是指 。
2、触电一般分为： 和 。
3、单线触电是指： 。
4、双线触电是指： 。
5、人体的安全电压为 。
活动五：家庭安全用电常识
为防止触电和其他事故的发生，应注意哪些？
典型例题
例题1 某家庭有40W的电灯四盏，100W的电视机一台，300W的洗衣机一台，150W的电冰箱一台，那么保险盒中应选用额定电流为下面哪一数值的保险丝（　）
A. 3.75A B. 3A C. 2.5A D.2A
课堂作业
1. 电路中熔丝熔断的原因有两个:一是电路________________，二是__________________．
2. (2018·安溪)家庭电路中的熔丝熔断了，以下原因中不可能的是 ( )
A.使用的用电器总功率过大 B.拉线开关中两根导线的线头相碰了
C.熔丝的规格不符合规定的要求 D.插座中的两根导线的线头相碰了
3. 下列情景中符合家庭安全用电的是 ( )
A.家用电器的金属外壳未接地 B.用湿布擦抹电器
C.用铜丝代替熔丝 D.用电器的开关装在火线上
4. 空调、洗衣机等家用电器都使用三线插座，其中一线必须接地线，这是为了 ( )
A.保证电压正常 B.延长使用寿命
C.减少电能消耗 D.避免触电事故
5.如图所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连入电路.
课后作业
6.通常所讲的“触电”是指一定强度的电流通过人体所引起的伤害事故.触电一般分为________触电与__________触电.触电时，通过人体的电流与人体两端的电压有关，实验表明，人体的安全电压不高于__________V．
7．家庭用电引起触电事故，都是由于跟地不绝缘的人直接或间接触摸到_________造成的．站在干燥木凳上的人一只手触摸到火线，一只手触摸到零线，他_________(会/不会)触电.
8.如图所示，某同学站在地面用测电笔检查插座时，发现氖管发光.则测电笔接触的是线，而此时该同学没有“触电”，其原因是_____________________________________________.
9.电的广泛应用，极大地提高了人们的生活质量.若违反安全用电的原则，就可能发生触电事故.请你根据安全用电的要求，给如图所示的甲、乙两图配上简要的解说词.
甲图：________________________________；乙图：_______________________________.
10.图中甲、乙、丙为家庭电路中的部分电器，安装时都必须符合一定的技术要求:灯甲的螺旋部分一定要接在________线上，拉线开关乙一定要接在________线上，插座丙在接线时要注意____________________________．
11.家庭电路引起火灾的主要原因有两个:一是电路_____________，二是_______________．
12.下列一些现象:(1)灯座中的两个线头相碰；(2)开关中的两个线头相碰；(3)电路中增用了功率较大的用电器；(4)户外电源引线的绝缘皮破损.其中可能引起熔丝熔断的是 ( )
A.(1)(4) B.(2)(3) C.(1)(3) D.(1)(2)(3)(4)
13.黄红家的照明电路中接有100W的洗衣机一台，40W的白炽灯两盏，当她将25W的台灯插头插入插座时，电路中的额定电流为1A的熔丝突然熔断，发生这种现象的原因可能是( )
A.灯泡灯丝突然烧断 B.插座、台灯电路短路
C.用电器总功率过大 D.洗衣机突然工作
14.下列四幅图中，符合安全用电的是 ( )
A.在电线上晾衣服 B.湿手开灯 C.手摸火线 D.用电器金属外壳接地
15.发现有人触电后，应采取的正确措施是 ( )
A.赶快把触电入拉离电源 B.赶快去叫医护人员来处理
C.赶快切断电源或用干燥的木棒将电线挑开 D.赶快用剪刀剪断电源线
16. 居民楼的楼道里，夜间楼道灯一直亮着会造成浪费.科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”.它能在有人走动发出声音时闭合，无人走动时自动断开.请将下图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路.同时安装一个不受开关控制的三线插座．
17.熔丝在电路中起保护作用，电流过大时，能自动切断电路.下表是一段熔丝的数据.
长度L
横截面积S
电阻R
密度ρ
比热容c
熔点t
5 cm
2 mm2
0.2
11×103 kg/m3
1.3×102 J/(kg·℃)
327℃
(1)请计算当电路中电流达20 A时，在0.5s内该熔丝温度将升高多少度?(设电阻的变化和散热不计)
(2)铜的熔点为1083℃，试说明为什么不能用铜丝代替熔丝.
18.中考前，由于气温偏高，瑞瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间.这台空调的说明书中主要数据如表，问：
(1)空调工作时应选图中____________插座．
(2)空调正常制冷时电流为多少?连续正常制冷30min消耗的电能为多少千瓦时?
(3)夏天由于空调使用较多，供电系统负荷增大，应如何使用空调有利于节能?(答出一点即可)
19.小军卧室的墙壁灯是由两盏“220V 60W”的白炽灯并联组成的.如图甲所示，他学习了电学知识后，认为这种只要闭合开关两灯都亮的电路比较费电.于是他运用了所学知识对墙壁灯的电路进行了改造，增了一只开关，使每盏灯各用一个开关控制，且都能正常发光.
(1)请你在图乙中画出改造后的电路图.

(2)小军家其他电器都不工作，只有卧室中这两盏灯正常发光．则电路中总电流为多少?
(3)小军卧室平均每天需开灯3 h，同时开两盏灯的时间只需1 h，其余2 h只需开一盏灯，请计算改造后比改造前每月可节约多少度电?(每月按30天计算)
20.为改善休闲广场的照明，电力部门要在广场安装一盏规格为“220V l000 W”的碘钨灯， 已知电控室的输出电压恒为220V，所需电线总长为400m，所选用电线的电阻为每米1.65×10-2Ω．
(1)电路中电线的电阻为___________Ω．
(2)实际电路中，相当于碘钨灯与电阻R串联(如图)，则碘钨灯工作时，它的实际功率是多少？
(3)要减少电路中电线的功率消耗，可采取的措施是_______________________(写出一点)
