人教七上1．4 等高线与地形图的判读共42张PPT

(共42张PPT)
第四节 地形图的判读

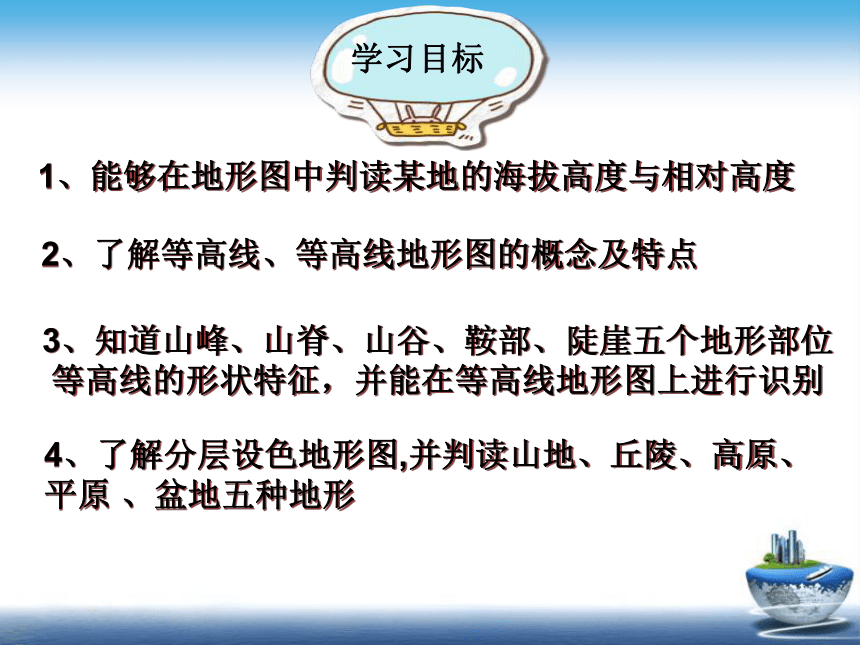

3、知道山峰、山脊、山谷、鞍部、陡崖五个地形部位
等高线的形状特征，并能在等高线地形图上进行识别
2、了解等高线、等高线地形图的概念及特点
1、能够在地形图中判读某地的海拔高度与相对高度
4、了解分层设色地形图,并判读山地、丘陵、高原、平原 、盆地五种地形

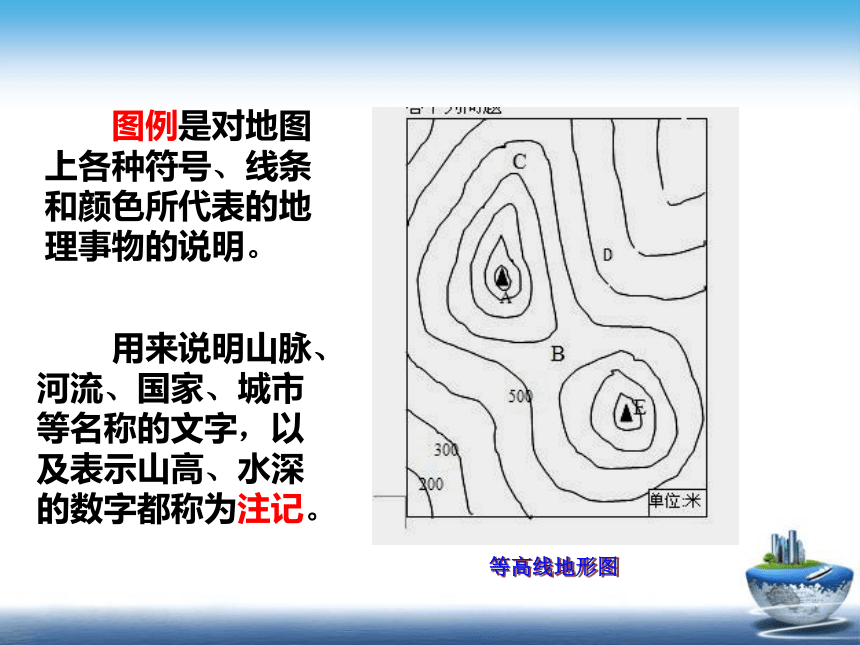

　　用来说明山脉、河流、国家、城市等名称的文字，以及表示山高、水深的数字都称为注记。
　　图例是对地图上各种符号、线条和颜色所代表的地理事物的说明。
等高线地形图
100
100
100
100
100
100
100
100
200
200
200
200
1

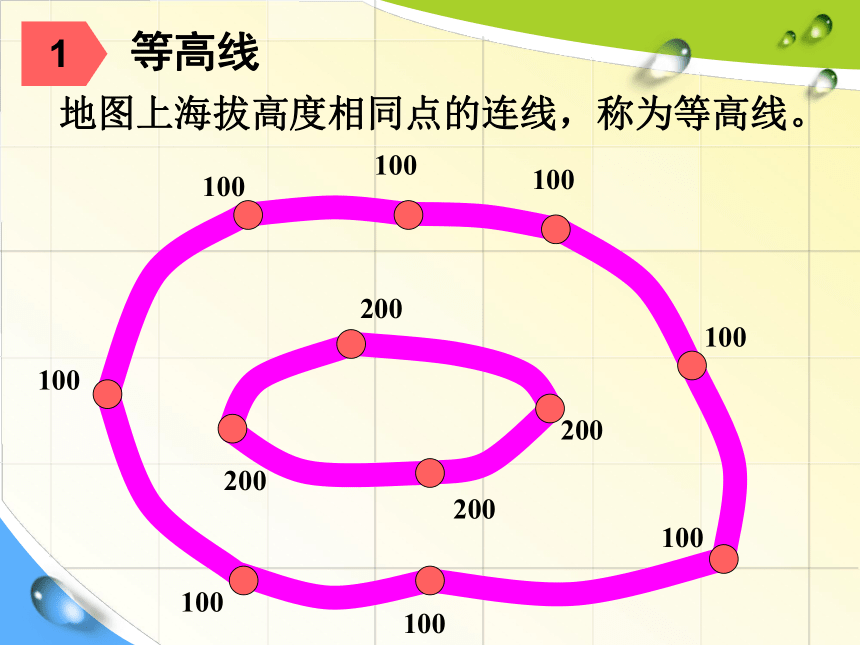

等高线
地图上海拔高度相同点的连线，称为等高线。
看右图，回答下列问题

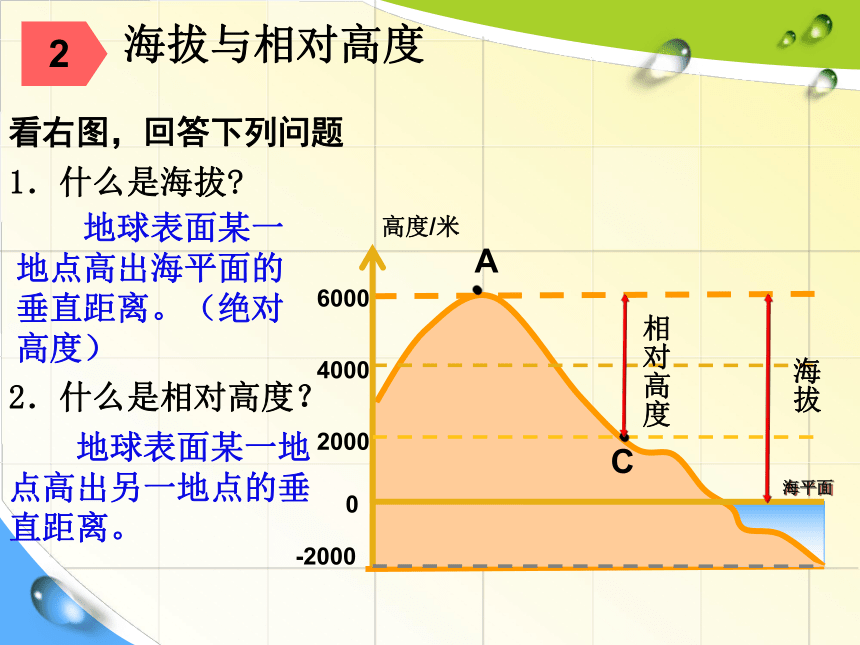

海拔与相对高度
2
1．什么是海拔?
2．什么是相对高度？
　　地球表面某一地点高出另一地点的垂直距离。
　　地球表面某一地点高出海平面的垂直距离。（绝对高度）
高度/米
0
-2000
2000
4000
6000
A
相对高度
海拔
C
海平面
请写出图中三个数字各表示的意义
甲海拔为1500米
乙海拔为500米
甲乙相对高度为1000米

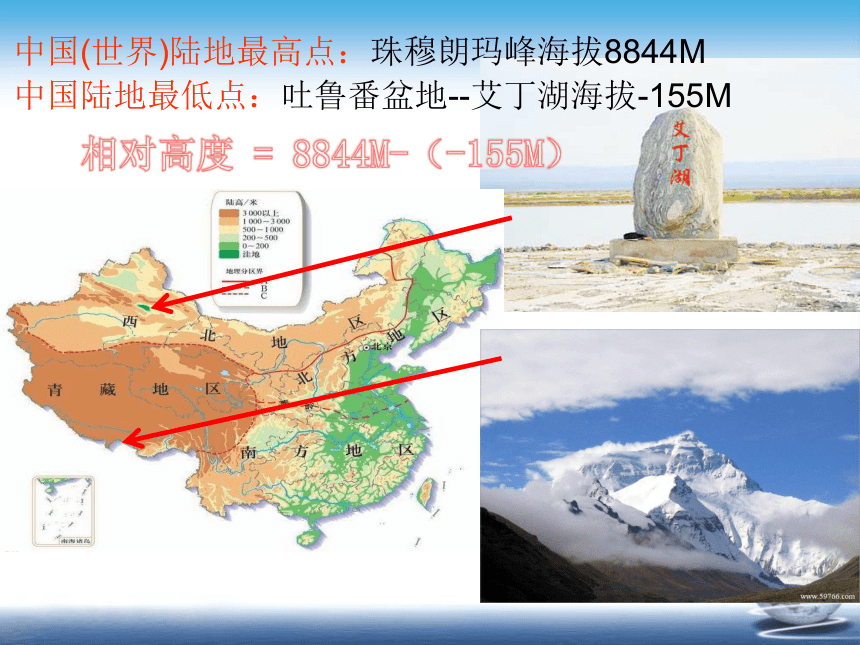

中国(世界)陆地最高点：珠穆朗玛峰海拔8844M
中国陆地最低点：吐鲁番盆地--艾丁湖海拔-155M

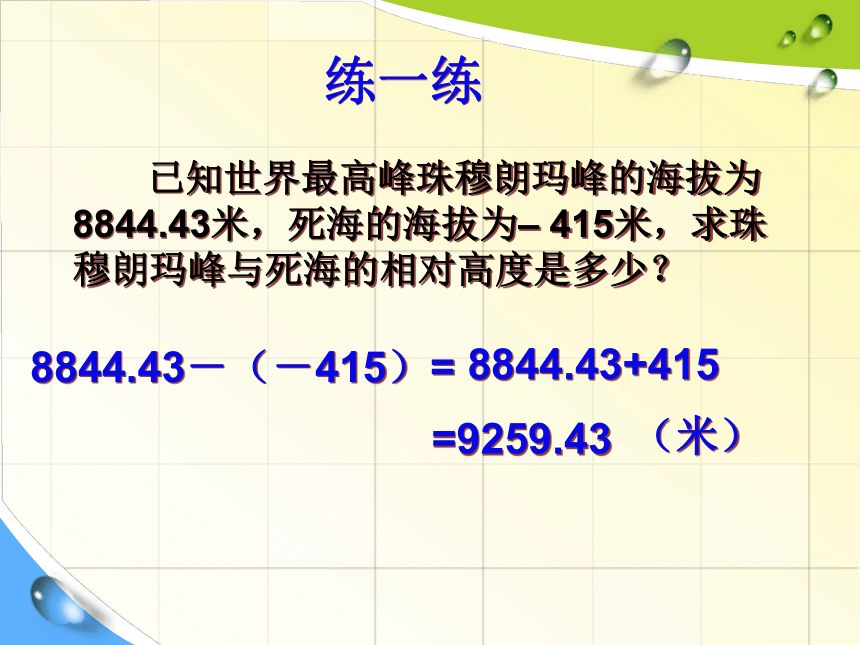

已知世界最高峰珠穆朗玛峰的海拔为
8844.43米，死海的海拔为– 415米，求珠
穆朗玛峰与死海的相对高度是多少？
练一练
8844.43－（－415）=
8844.43+415
=9259.43
（米）

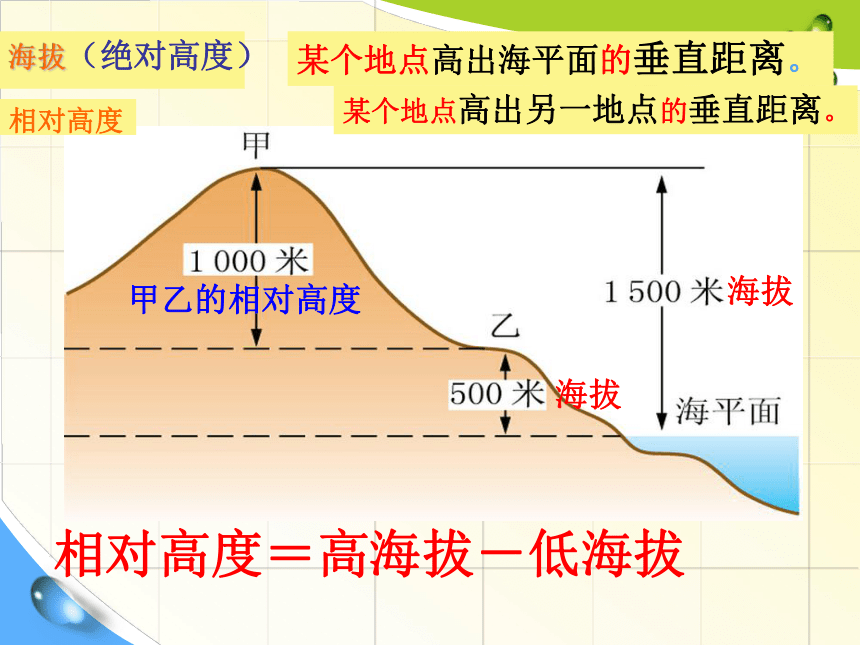

某个地点高出海平面的垂直距离。
相对高度
某个地点高出另一地点的垂直距离。
海拔（绝对高度）
相对高度＝高海拔－低海拔
海拔
甲乙的相对高度
海拔
3
如何绘制等高线地形图

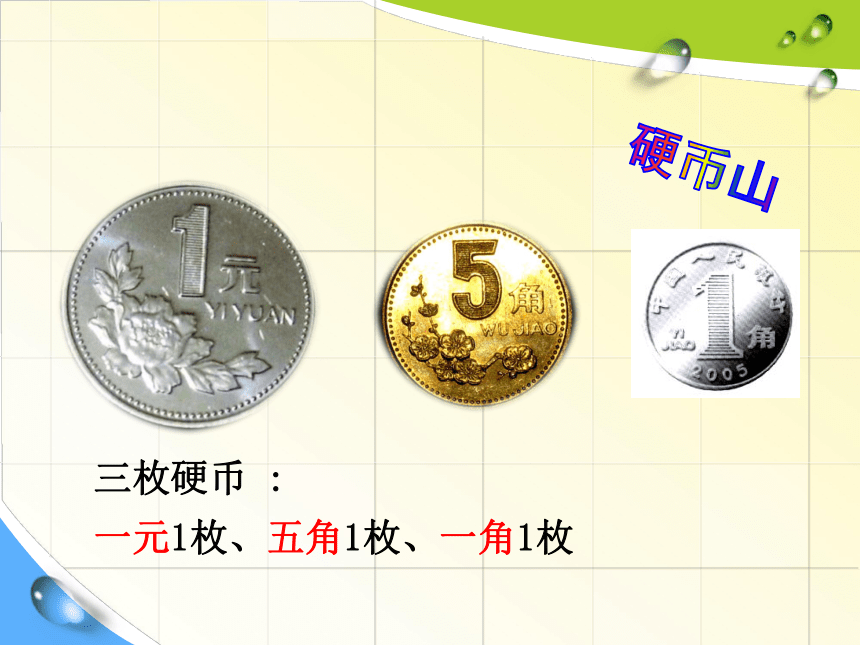

三枚硬币 :

一元1枚、五角1枚、一角1枚
硬币山
400米
200米
600米
0米
硬币山等高线地形图
200
400
600
单位:米
活动：体验等高线的绘制
活动：体验等高线的绘制
等高线：地图上海拔相等的点连接成的线称等高线。
0
100
200
0
100
200
300
等高距
100米
等高线（米）
等高线地形图
300
陡坡
缓坡
密集
稀疏
一般来说，等高线密集的地方，坡度较陡；等高线稀疏的地方，坡度较缓。
p35
A
　　珠珠和东东分别从山的A、B两面斜坡向山顶攀登（如图2.22），你认为哪条路线较为轻松，为什么？
A缓坡
B陡坡
等高线密集
等高线稀疏
p35
山地不同部位的等高线形态
4
?部位名称：
等高线特征：
山峰(山顶)
等高线
数值 高 低
闭合
内
外
拓展延伸
山峰
盆地
等高线闭合，数值从
中间向四周逐渐升高
?部位名称：
等高线特征：
山脊
等高线
向数值 凸出
弯曲
低处
凸低为脊
?部位名称：
等高线特征：
山谷
等高线
向数值 凸出
弯曲
高处
凸高为谷
等高线弯曲处向高值凸
（高谷）
等高线弯曲处向低值凸 （低脊）
分水线
集水线
④部位名称：
等高线特征：
陡崖
多条等高线
重合
鞍部
两个山顶之间的凹陷部位
多条等高线重叠的部位
山顶
山顶
鞍部
鞍部
山脊
山脊
山
谷

山谷
山峰
山脊
山谷
陡崖
山峰
山脊
200m
250m
300m
350m
400m
450m
500m
550m
450m
山 峰
山 脊
山 谷
陡 崖
喜羊羊在山体的什么部位？
山顶
山脊
山谷
鞍部
陡崖
A
B
C
D
E
小试牛刀
分层设色地形图
——五种地形的判读
5
五种基本地形
高 原
山地
盆地
丘陵
平 原
>500
<500
>500
<200
大
小
地面起伏不大
边缘较陡
平坦或起伏很小
四周高，
中部低
A
B
C
D
E
类型 山地 丘陵 高原 平原 盆地
海拔 不一定
地面起伏
等高线地形图
1、高度的表示
海拔（绝对高度）
相对高度（高差）
2、等高线的概念及绘制
3、等高线的判读：等高线的疏密与坡度的关系；等高线地形图上的山峰、山脊、山谷和陡崖。
1．下列关于等高线地形图的说法确的是( )
A．中间高，四周低是盆地
B．等高线越稠密，坡度越缓
C．等高线由山麓向山顶凸出，是山谷
D．等高线越稀疏，坡度越陡
2．下列描述表示相对高度的是( )
A．小明身高1.72m B．死海-415米
C．吐鲁番盆地-155米 D．珠穆朗玛峰8844.43米
C
A
读等高线地形图，完成3~5题。
3．图中山顶的海拔高度可能是( )
A．440米 B．400米 C．531米 D．395米
4．图中C表示的地形是( )
A．山谷 B．鞍部 C．山顶 D．山脊
5．图中A表示的地形是( )
A．鞍部 B．山谷 C．山脊 D．山顶
C
B
C
A
C路线较容易. 原因是: C处等高线分布稀疏, 山体坡度缓.
800
400
山顶
山脊
山谷
鞍部
丙地。 原因是位于山谷，属于集水区域。
400
综合题
（ 1 ）此图的比例尺是 1 ：________ ，图上 1 厘米 代表实地距离________ 。图中的比例尺属于________ 比例尺。
（ 2 ）此图叫________ 地形图，A 、 D 两山峰之间的实地距离是________ ，两山峰的相对高度是 ________。
A 山峰在 D 山峰的________ 方向。
（ 3 ）图中 B 处是________ 、 C 处是________ 、 E —— F 处是________ 、 G —— H 处是 ________。
35千米
5千米
线段式
等高线
500000
70米
西南
鞍部
陡崖
山脊
山谷
综合题
