法拉第电磁感应定律、自感和涡流
1.(2019·山东德州模拟)如图所示，长为L的金属导线弯成一圆环，导线的两端接在电容为C的平行板电容器上，P、Q为电容器的两个极板，磁场方向垂直于环面向里，磁感应强度以B＝B0＋Kt(K>0)随时间变化．t＝0时，P、Q两极板电势相等，两极板间的距离远小于环的半径．经时间t，电容器的P极板 ( )
A．不带电 B．所带电荷量与t成正比
C．带正电，电荷量是 D．带负电，电荷量是
2．(2019·云南玉溪一中检测)如图所示，三个相同的金属圆环内存在着不同的有界匀强磁场，虚线表示环的
某条直径，已知所有磁场的磁感应强度随时间变化关系都满足B＝kt，磁场方向如图所示．测得A环内感应
电流强度为I，则B环和C环内感应电流强度分别为 ( )
A．IB＝I，IC＝0 B．IB＝I，IC＝2I
C．IB＝2I，IC＝2I D．IB＝2I，IC＝0
3.如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为
放在ab和cd上的一导体杆，与ab垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B，
磁场方向垂直于导轨所在平面(垂直纸面向里)．现对MN施力使它沿导轨方向以速度v水平向右做匀速运
动．令U表示MN两端电压的大小，下列说法正确的是 ( )
A．U＝Blv，流过固定电阻R的感应电流由b经R到d
B．U＝Blv，流过固定电阻R的感应电流由d经R到b
C．MN受到的安培力大小FA＝，方向水平向右
D．MN受到的安培力大小FA＝，方向水平向左

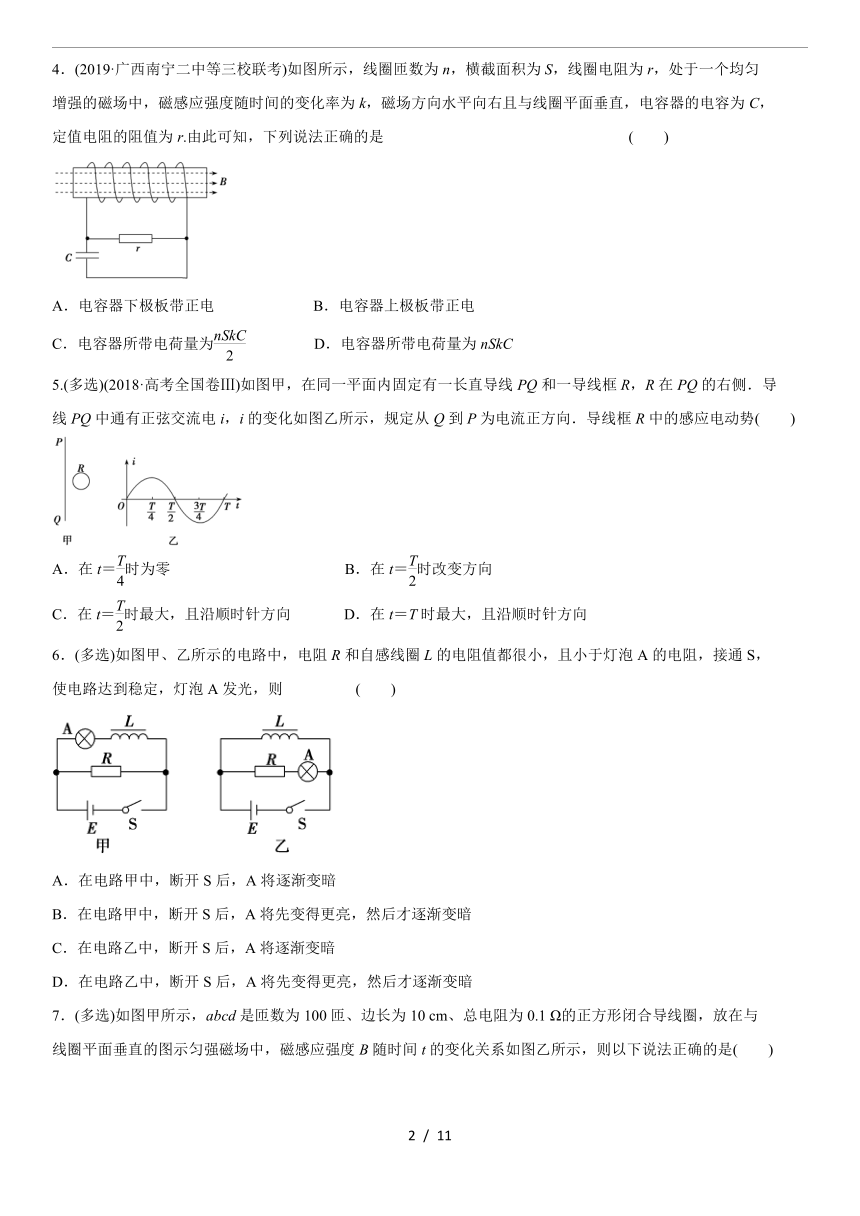

4．(2019·广西南宁二中等三校联考)如图所示，线圈匝数为n，横截面积为S，线圈电阻为r，处于一个均匀
增强的磁场中，磁感应强度随时间的变化率为k，磁场方向水平向右且与线圈平面垂直，电容器的电容为C，
定值电阻的阻值为r.由此可知，下列说法正确的是 ( )
A．电容器下极板带正电 B．电容器上极板带正电
C．电容器所带电荷量为 D．电容器所带电荷量为nSkC
5.(多选)(2018·高考全国卷Ⅲ)如图甲，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧．导
线PQ中通有正弦交流电i，i的变化如图乙所示，规定从Q到P为电流正方向．导线框R中的感应电动势( )
A．在t＝时为零 B．在t＝时改变方向
C．在t＝时最大，且沿顺时针方向 D．在t＝T时最大，且沿顺时针方向
6．(多选)如图甲、乙所示的电路中，电阻R和自感线圈L的电阻值都很小，且小于灯泡A的电阻，接通S，
使电路达到稳定，灯泡A发光，则 ( )
A．在电路甲中，断开S后，A将逐渐变暗
B．在电路甲中，断开S后，A将先变得更亮，然后才逐渐变暗
C．在电路乙中，断开S后，A将逐渐变暗
D．在电路乙中，断开S后，A将先变得更亮，然后才逐渐变暗

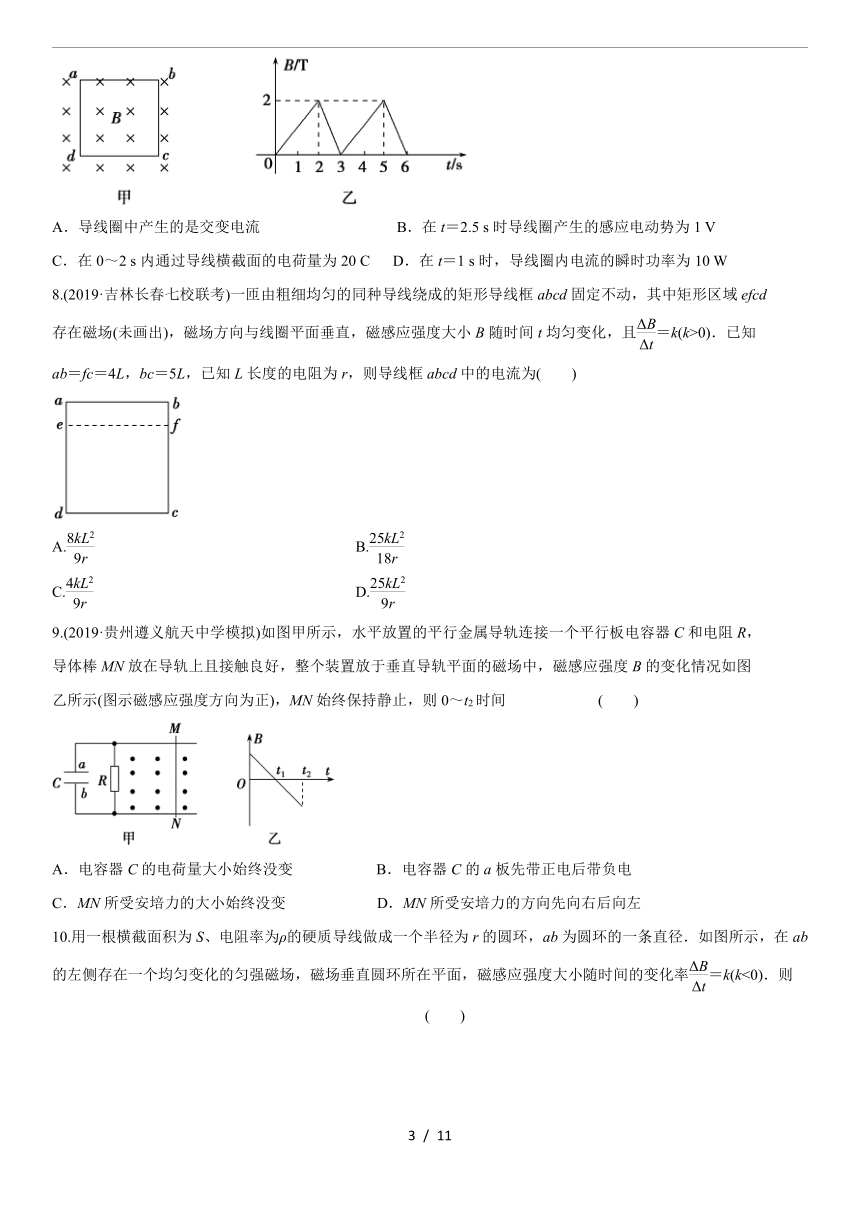

7．(多选)如图甲所示，abcd是匝数为100匝、边长为10 cm、总电阻为0.1 Ω的正方形闭合导线圈，放在与
线圈平面垂直的图示匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示，则以下说法正确的是( )
A．导线圈中产生的是交变电流 B．在t＝2.5 s时导线圈产生的感应电动势为1 V
C．在0～2 s内通过导线横截面的电荷量为20 C D．在t＝1 s时，导线圈内电流的瞬时功率为10 W
8.(2019·吉林长春七校联考)一匝由粗细均匀的同种导线绕成的矩形导线框abcd固定不动，其中矩形区域efcd
存在磁场(未画出)，磁场方向与线圈平面垂直，磁感应强度大小B随时间t均匀变化，且＝k(k>0)．已知
ab＝fc＝4L，bc＝5L，已知L长度的电阻为r，则导线框abcd中的电流为( )
A. B.
C. D.
9.(2019·贵州遵义航天中学模拟)如图甲所示，水平放置的平行金属导轨连接一个平行板电容器C和电阻R，
导体棒MN放在导轨上且接触良好，整个装置放于垂直导轨平面的磁场中，磁感应强度B的变化情况如图
乙所示(图示磁感应强度方向为正)，MN始终保持静止，则0～t2时间 ( )
A．电容器C的电荷量大小始终没变 B．电容器C的a板先带正电后带负电
C．MN所受安培力的大小始终没变 D．MN所受安培力的方向先向右后向左

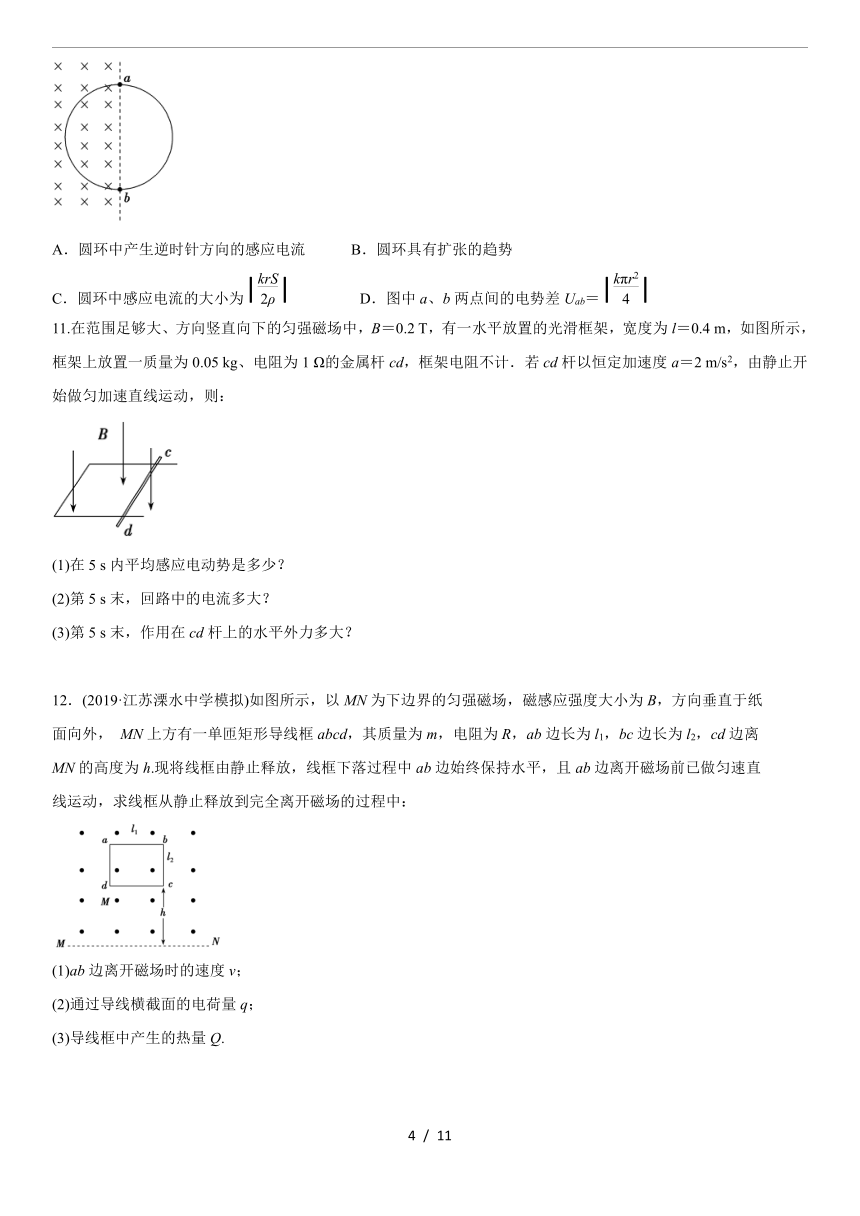

10.用一根横截面积为S、电阻率为ρ的硬质导线做成一个半径为r的圆环，ab为圆环的一条直径．如图所示，在ab的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，磁感应强度大小随时间的变化率＝k(k<0)．则 ( )
A．圆环中产生逆时针方向的感应电流 B．圆环具有扩张的趋势
C．圆环中感应电流的大小为 D．图中a、b两点间的电势差Uab＝
11.在范围足够大、方向竖直向下的匀强磁场中，B＝0.2 T，有一水平放置的光滑框架，宽度为l＝0.4 m，如图所示，框架上放置一质量为0.05 kg、电阻为1 Ω的金属杆cd，框架电阻不计．若cd杆以恒定加速度a＝2 m/s2，由静止开始做匀加速直线运动，则：
(1)在5 s内平均感应电动势是多少？
(2)第5 s末，回路中的电流多大？
(3)第5 s末，作用在cd杆上的水平外力多大？
12．(2019·江苏溧水中学模拟)如图所示，以MN为下边界的匀强磁场，磁感应强度大小为B，方向垂直于纸
面向外， MN上方有一单匝矩形导线框abcd，其质量为m，电阻为R，ab边长为l1，bc边长为l2，cd边离
MN的高度为h.现将线框由静止释放，线框下落过程中ab边始终保持水平，且ab边离开磁场前已做匀速直
线运动，求线框从静止释放到完全离开磁场的过程中：
(1)ab边离开磁场时的速度v；
(2)通过导线横截面的电荷量q；
(3)导线框中产生的热量Q.

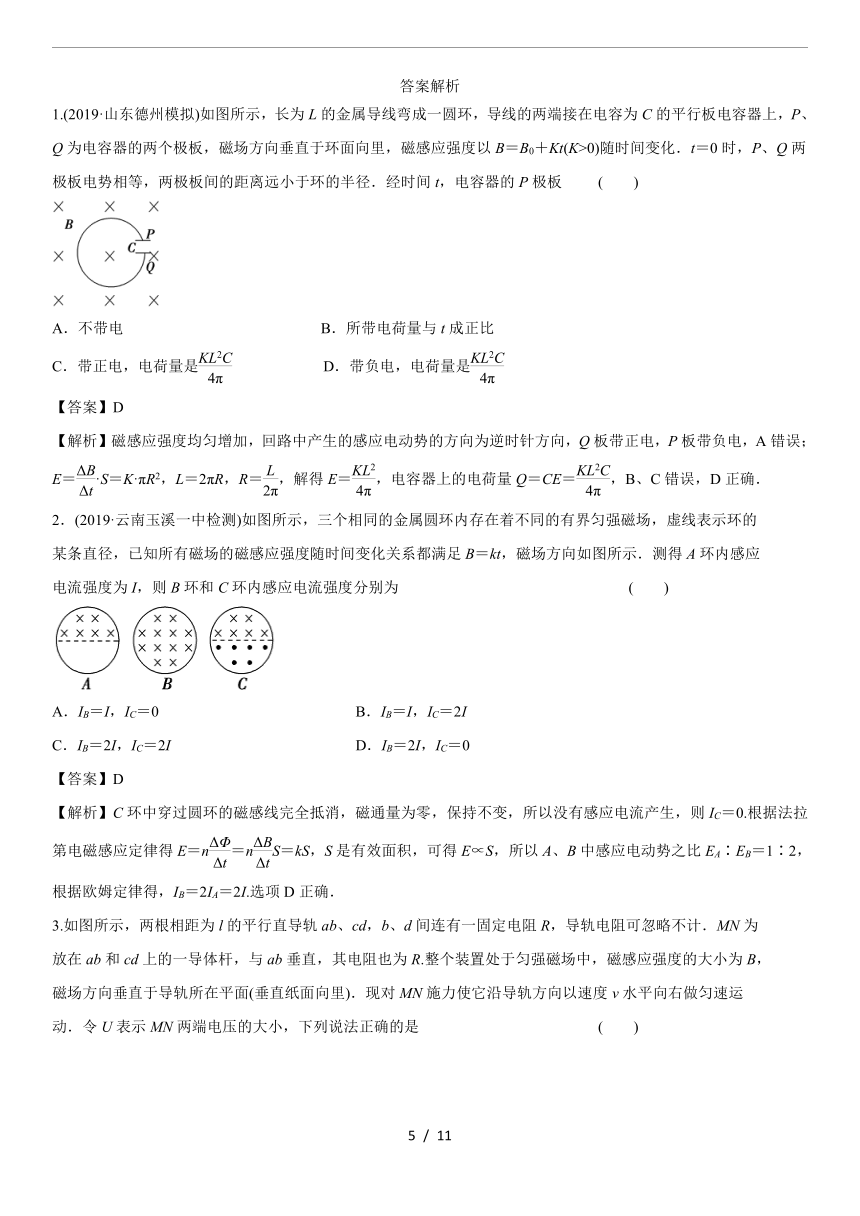

答案解析
1.(2019·山东德州模拟)如图所示，长为L的金属导线弯成一圆环，导线的两端接在电容为C的平行板电容器上，P、Q为电容器的两个极板，磁场方向垂直于环面向里，磁感应强度以B＝B0＋Kt(K>0)随时间变化．t＝0时，P、Q两极板电势相等，两极板间的距离远小于环的半径．经时间t，电容器的P极板 ( )
A．不带电 B．所带电荷量与t成正比
C．带正电，电荷量是 D．带负电，电荷量是
【答案】D
【解析】磁感应强度均匀增加，回路中产生的感应电动势的方向为逆时针方向，Q板带正电，P板带负电，A错误；E＝·S＝K·πR2，L＝2πR，R＝，解得E＝，电容器上的电荷量Q＝CE＝，B、C错误，D正确．
2．(2019·云南玉溪一中检测)如图所示，三个相同的金属圆环内存在着不同的有界匀强磁场，虚线表示环的
某条直径，已知所有磁场的磁感应强度随时间变化关系都满足B＝kt，磁场方向如图所示．测得A环内感应
电流强度为I，则B环和C环内感应电流强度分别为 ( )
A．IB＝I，IC＝0 B．IB＝I，IC＝2I
C．IB＝2I，IC＝2I D．IB＝2I，IC＝0
【答案】D
【解析】C环中穿过圆环的磁感线完全抵消，磁通量为零，保持不变，所以没有感应电流产生，则IC＝0.根据法拉第电磁感应定律得E＝n＝nS＝kS，S是有效面积，可得E∝S，所以A、B中感应电动势之比EA∶EB＝1∶2，根据欧姆定律得，IB＝2IA＝2I.选项D正确．
3.如图所示，两根相距为l的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为
放在ab和cd上的一导体杆，与ab垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B，
磁场方向垂直于导轨所在平面(垂直纸面向里)．现对MN施力使它沿导轨方向以速度v水平向右做匀速运
动．令U表示MN两端电压的大小，下列说法正确的是 ( )
A．U＝Blv，流过固定电阻R的感应电流由b经R到d
B．U＝Blv，流过固定电阻R的感应电流由d经R到b
C．MN受到的安培力大小FA＝，方向水平向右
D．MN受到的安培力大小FA＝，方向水平向左
【答案】A
【解析】根据电磁感应定律，MN产生的电动势E＝Blv，由于MN的电阻与外电路电阻相同，所以MN两端的电压U＝E＝Blv，根据右手定则，流过固定电阻R的感应电流由b经R到d，故A正确，B错误；MN受到的安培力大小FA＝，方向水平向左，故C、D错误．
4．(2019·广西南宁二中等三校联考)如图所示，线圈匝数为n，横截面积为S，线圈电阻为r，处于一个均匀
增强的磁场中，磁感应强度随时间的变化率为k，磁场方向水平向右且与线圈平面垂直，电容器的电容为C，
定值电阻的阻值为r.由此可知，下列说法正确的是 ( )
A．电容器下极板带正电 B．电容器上极板带正电
C．电容器所带电荷量为 D．电容器所带电荷量为nSkC
【答案】BC
【解析】根据磁场向右均匀增加，并由楞次定律可知，电容器上极板带正电，故A错误，B正确．闭合线圈与阻值为r的电阻形成闭合回路，线圈相当于电源，电容器两极板间的电压等于路端电压，线圈产生的感应电动势为E＝nS＝nSk，路端电压U＝·r＝，则电容器所带电荷量为Q＝CU＝，故C正确，D错误．故选BC.
5.(多选)(2018·高考全国卷Ⅲ)如图甲，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧．导
线PQ中通有正弦交流电i，i的变化如图乙所示，规定从Q到P为电流正方向．导线框R中的感应电动势( )
A．在t＝时为零 B．在t＝时改变方向
C．在t＝时最大，且沿顺时针方向 D．在t＝T时最大，且沿顺时针方向
【答案】AC
【解析】在t＝时，交流电图线斜率为0，即磁场变化率为0，由E＝＝S知，E＝0，A对；在t＝和t＝T时，图线斜率最大，在t＝和t＝T时感应电动势最大，在到之间，电流由Q向P减弱，导线在R处产生垂直纸面向里的磁场，且磁场减弱，由楞次定律知，R产生的感应电流的磁场方向也垂直纸面向里，即R中感应电动势沿顺时针方向，同理可判断在到时，R中电动势也为顺时针方向，在T到T时，R中电动势为逆时针方向，C对，B、D错．
6．(多选)如图甲、乙所示的电路中，电阻R和自感线圈L的电阻值都很小，且小于灯泡A的电阻，接通S，
使电路达到稳定，灯泡A发光，则 ( )
A．在电路甲中，断开S后，A将逐渐变暗
B．在电路甲中，断开S后，A将先变得更亮，然后才逐渐变暗
C．在电路乙中，断开S后，A将逐渐变暗
D．在电路乙中，断开S后，A将先变得更亮，然后才逐渐变暗
【答案】AD
【解析】题图甲所示电路中，灯A和线圈L串联，电流相同，断开S时，线圈上产生自感电动势，阻碍原电流的减小，通过R、A形成回路，灯A逐渐变暗，选项A正确，B错误；题图乙所示电路中，电阻R和灯A串联，灯A的电阻大于线圈L的电阻，通过灯A的电流则小于线圈L中的电流，断开S时，电源不给灯供电，而线圈L产生自感电动势阻碍电流的减小，通过R、A形成回路，灯A中电流比原来大，A将变得更亮，然后逐渐变暗，选项C错误，D正确．
7．(多选)如图甲所示，abcd是匝数为100匝、边长为10 cm、总电阻为0.1 Ω的正方形闭合导线圈，放在与
线圈平面垂直的图示匀强磁场中，磁感应强度B随时间t的变化关系如图乙所示，则以下说法正确的是( )
A．导线圈中产生的是交变电流 B．在t＝2.5 s时导线圈产生的感应电动势为1 V
C．在0～2 s内通过导线横截面的电荷量为20 C D．在t＝1 s时，导线圈内电流的瞬时功率为10 W
【答案】ACD
【解析】在0～2 s内，磁感应强度变化率为＝1 T/s，根据法拉第电磁感应定律，产生的感应电动势为E1＝nS＝100×0.12×1 V＝1 V；在2～3 s内，磁感应强度变化率为＝2 T/s，根据法拉第电磁感应定律，产生的感应电动势为E2＝nS＝100×0.12×2 V＝2 V．导线圈中产生的感应电流为方波交变电流，选项A正确；在t＝2.5 s时，产生的感应电动势为E2＝2 V，选项B错误；在0～2 s内，感应电流I＝＝10 A，通过导体横截面的电荷量为q＝IΔt＝20 C，选项C正确；在t＝1 s时，导线圈内感应电流的瞬时功率P＝UI＝I2R＝102×0.1 W＝10 W，选项D正确．
8.(2019·吉林长春七校联考)一匝由粗细均匀的同种导线绕成的矩形导线框abcd固定不动，其中矩形区域efcd
存在磁场(未画出)，磁场方向与线圈平面垂直，磁感应强度大小B随时间t均匀变化，且＝k(k>0)．已知
ab＝fc＝4L，bc＝5L，已知L长度的电阻为r，则导线框abcd中的电流为( )
A. B.
C. D.
【答案】A
【解析】电路中的总电阻为R＝18r，电路中的感应电动势为E＝S＝16kL2，导线框abcd中的电流为I＝＝，选项A正确．
9.(2019·贵州遵义航天中学模拟)如图甲所示，水平放置的平行金属导轨连接一个平行板电容器C和电阻R，
导体棒MN放在导轨上且接触良好，整个装置放于垂直导轨平面的磁场中，磁感应强度B的变化情况如图
乙所示(图示磁感应强度方向为正)，MN始终保持静止，则0～t2时间 ( )
A．电容器C的电荷量大小始终没变 B．电容器C的a板先带正电后带负电
C．MN所受安培力的大小始终没变 D．MN所受安培力的方向先向右后向左
【答案】AD
【解析】由乙图可知，磁感应强度均匀变化，产生恒定电动势，由C＝可知，感应电动势不变，电容器的电压U不变，则电荷量大小不变，故A正确；根据楞次定律可知MN中的感应电流方向由N到M，电容器的a极板一直带正电，故B错误；感应电流不变，由于磁感应强度变化，MN所受安培力F＝BIL，所以安培力的大小先减小后增大，方向先向右后向左，故C错误，D正确．
10.用一根横截面积为S、电阻率为ρ的硬质导线做成一个半径为r的圆环，ab为圆环的一条直径．如图所示，在ab的左侧存在一个均匀变化的匀强磁场，磁场垂直圆环所在平面，磁感应强度大小随时间的变化率＝k(k<0)．则 ( )
A．圆环中产生逆时针方向的感应电流 B．圆环具有扩张的趋势
C．圆环中感应电流的大小为 D．图中a、b两点间的电势差Uab＝
【答案】BD
【解析】磁通量均匀减少，根据楞次定律可知，圆环中产生顺时针方向的感应电流，选项A错误；圆环在磁场中的部分，受到向外的安培力，所以有扩张的趋势，选项B正确；圆环产生的感应电动势大小为，则圆环中的电流大小为I＝，选项C错误；a、b两点间的电势差Uab＝＝，选项D正确．
11.在范围足够大、方向竖直向下的匀强磁场中，B＝0.2 T，有一水平放置的光滑框架，宽度为l＝0.4 m，如图所示，框架上放置一质量为0.05 kg、电阻为1 Ω的金属杆cd，框架电阻不计．若cd杆以恒定加速度a＝2 m/s2，由静止开始做匀加速直线运动，则：
(1)在5 s内平均感应电动势是多少？
(2)第5 s末，回路中的电流多大？
(3)第5 s末，作用在cd杆上的水平外力多大？
【答案】(1)0.4 V (2)0.8 A (3)0.164 N
【解析】(1)5 s内的位移x＝at2＝25 m，
5 s内的平均速度v＝＝5 m/s
(也可用v＝ m/s＝5 m/s求解)
故平均感应电动势E＝Blv＝0.4 V.
(2)第5 s末：v′＝at＝10 m/s，
此时感应电动势E′＝Blv′
则回路电流为I＝＝＝ A＝0.8 A.
(3)杆做匀加速运动，则F－F安＝ma，
即F＝BIl＋ma＝0.164 N.
12．(2019·江苏溧水中学模拟)如图所示，以MN为下边界的匀强磁场，磁感应强度大小为B，方向垂直于纸
面向外， MN上方有一单匝矩形导线框abcd，其质量为m，电阻为R，ab边长为l1，bc边长为l2，cd边离
MN的高度为h.现将线框由静止释放，线框下落过程中ab边始终保持水平，且ab边离开磁场前已做匀速直
线运动，求线框从静止释放到完全离开磁场的过程中：
(1)ab边离开磁场时的速度v；
(2)通过导线横截面的电荷量q；
(3)导线框中产生的热量Q.
【答案】(1) (2) (3)mg(h＋l2)－
【解析】(1)线框匀速运动时，E＝Bl1v①
I＝②
F＝BIl1③
mg＝F④
由①②③④联立：v＝
(2)导线框穿过磁场的过程中，q＝t⑤
＝⑥
＝＝⑦
q＝
(3)导线框穿过磁场的过程中，利用能量守恒定律，
mg(h＋l2)＝mv2＋Q
Q＝mg(h＋l2)－
/
