课件28张PPT。第4节 欧姆定律在串、并联电路

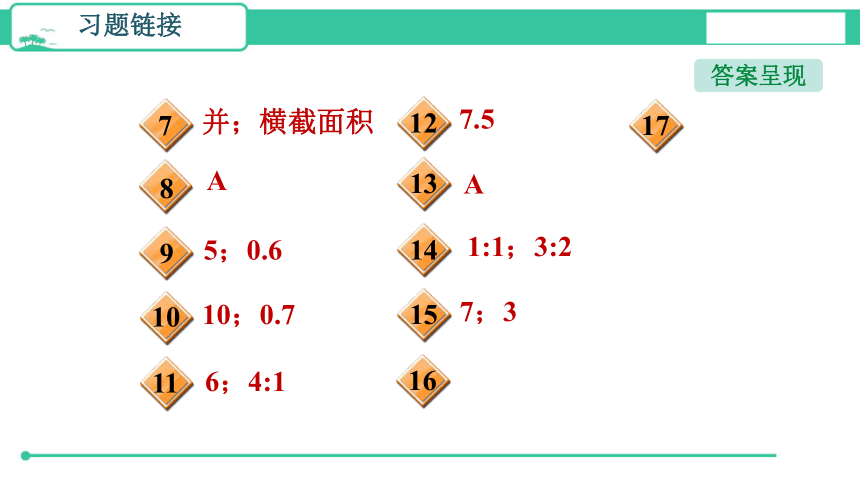

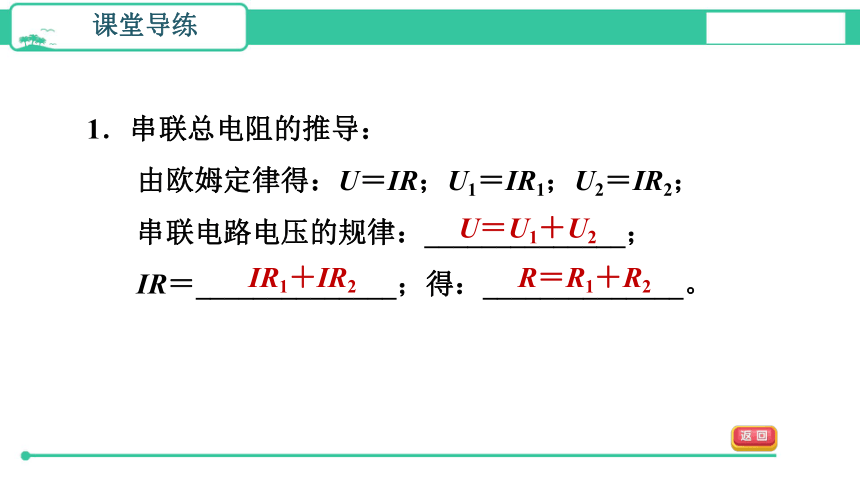

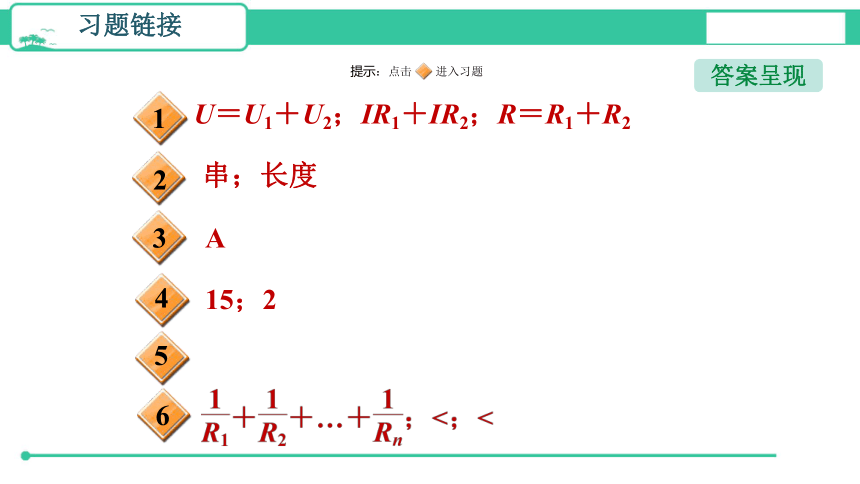

中的应用第十七章 欧姆定律 人教版 九年级上串；长度A123习题链接答案呈现45615；2U＝U1＋U2；IR1＋IR2；R＝R1＋R2A5；0.6789并；横截面积6；4:11011习题链接答案呈现10；0.7　121314151617A1:1；3:27.57；31．串联总电阻的推导：
由欧姆定律得：U＝IR；U1＝IR1；U2＝IR2；
串联电路电压的规律：______________；

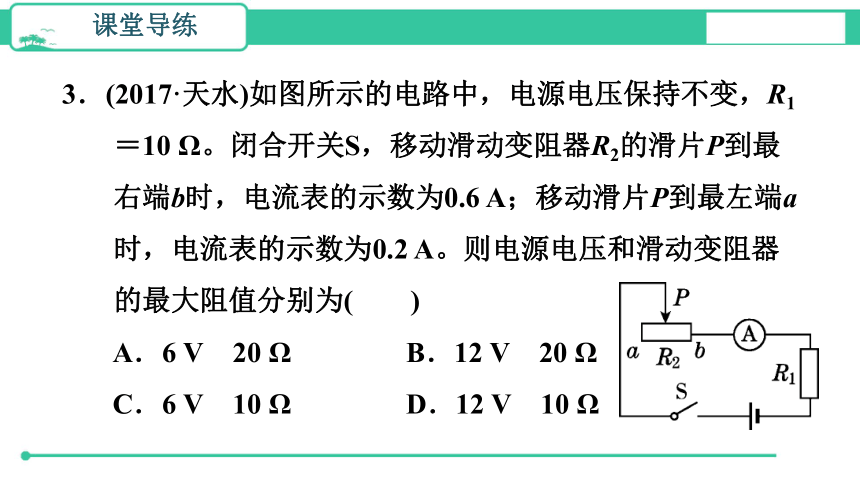

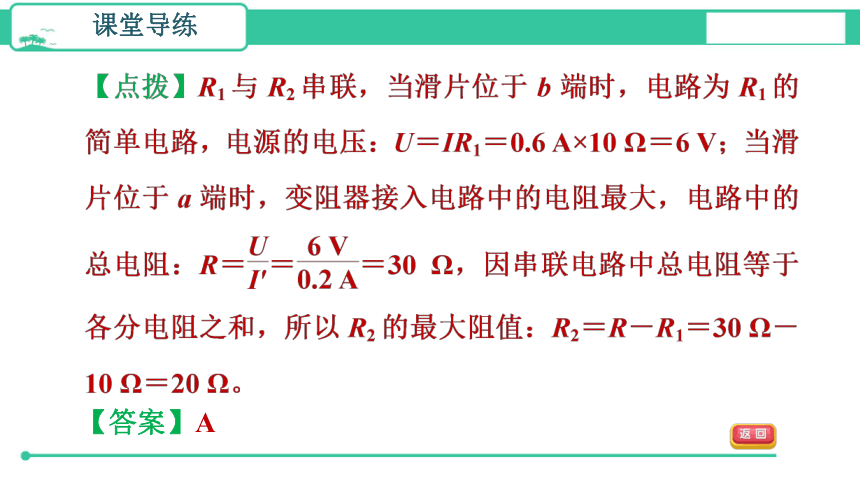

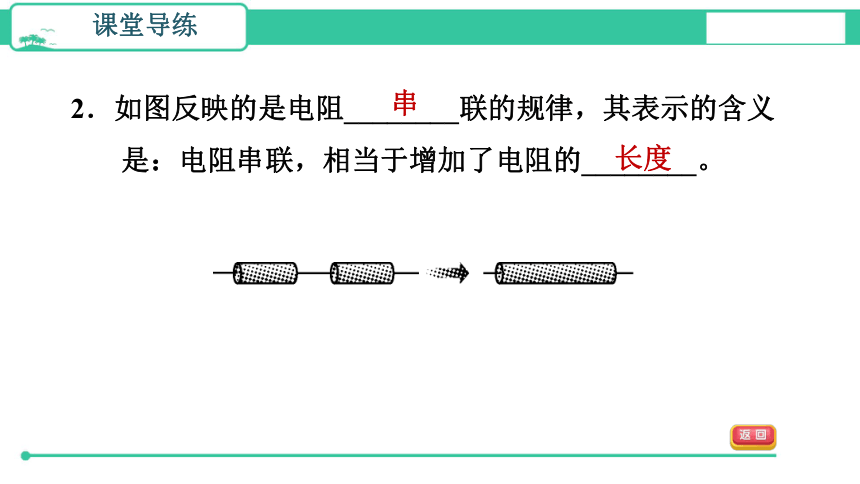

IR＝______________；得：______________。课堂导练U＝U1＋U2IR1＋IR2R＝R1＋R22．如图反映的是电阻________联的规律，其表示的含义是：电阻串联，相当于增加了电阻的________。课堂导练串长度3．(2017·天水)如图所示的电路中，电源电压保持不变，R1＝10 Ω。闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6 A；移动滑片P到最左端a时，电流表的示数为0.2 A。则电源电压和滑动变阻器的最大阻值分别为(　　)
A．6 V　20 Ω B．12 V　20 Ω

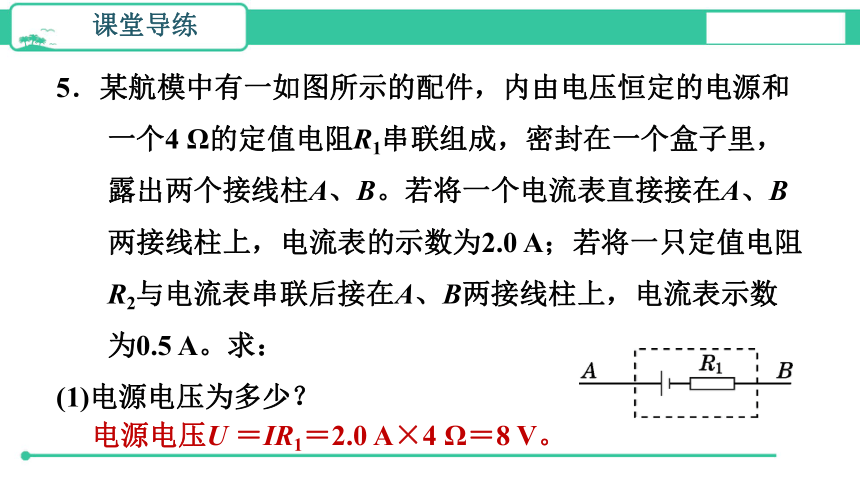

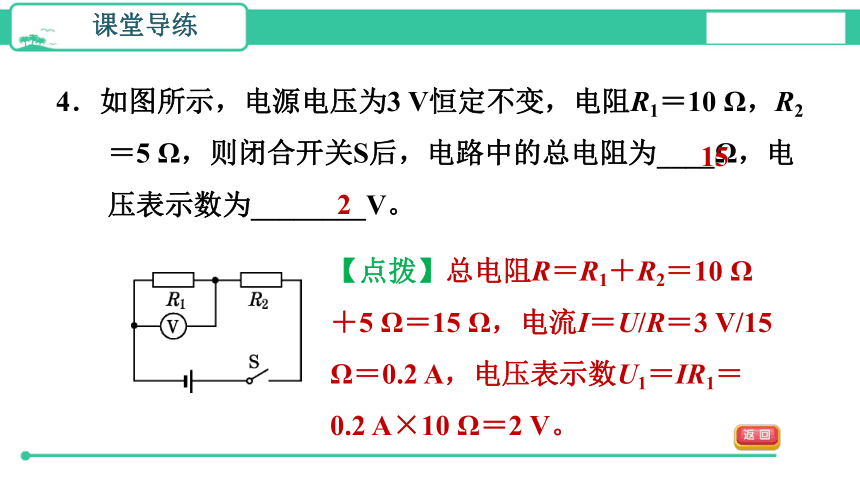

C．6 V　10 Ω D．12 V　10 Ω课堂导练【答案】A课堂导练4．如图所示，电源电压为3 V恒定不变，电阻R1＝10 Ω，R2＝5 Ω，则闭合开关S后，电路中的总电阻为____Ω，电压表示数为________V。15课堂导练2【点拨】总电阻R＝R1＋R2＝10 Ω＋5 Ω＝15 Ω，电流I＝U/R＝3 V/15 Ω＝0.2 A，电压表示数U1＝IR1＝0.2 A×10 Ω＝2 V。5．某航模中有一如图所示的配件，内由电压恒定的电源和一个4 Ω的定值电阻R1串联组成，密封在一个盒子里，露出两个接线柱A、B。若将一个电流表直接接在A、B两接线柱上，电流表的示数为2.0 A；若将一只定值电阻R2与电流表串联后接在A、B两接线柱上，电流表示数为0.5 A。求：
(1)电源电压为多少？电源电压U ＝IR1＝2.0 A×4 Ω＝8 V。课堂导练课堂导练(2)电阻R2的阻值为多少？课堂导练＜＜7．如图反映的是电阻________联的规律，其表示的含义是：电阻并联，相当于增加了电阻的__________。并课堂导练横截面积8．(2017·广州)关于图中各物理量的关系有以下的描述：(1)I1＝I2＝I3＝I4；
(2)U1＝U2＝U3＝U4；
(3)U3＝U1，U2≠U4；
(4)I1＝I2，I2≠I4。
其中正确的是(　　)
A．(2)、(4) B．(1)、(2)
C．(3)、(4) D．(1)、(3)A课堂导练9．电路元件甲和乙中的电流与两端电压的关系如图所示，由图可知，甲的电阻是____Ω。若将甲、乙并联后接在电压为2 V的电源两端，干路中的电流是________A。【点拨】结合图象可求出甲的电阻为5 Ω，当并联电压为2 V时，两元件中电流分别为0.4 A和0.2 A，所以干路电流为0.6 A。5课堂导练0.610．(2018·襄阳)电阻R1与R2的I－U图象如图所示。当R2上的电压为1.5 V时，R2的阻值是______Ω；若将它们并联连接到电压为2.5 V的电源上，则干路的电流是______A。课堂导练【答案】10；0.7课堂导练11．(2018·广安)如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是______V，R1与R2的电阻之比为__________。课后训练【答案】6；4：1课后训练12．如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。已知R1＝10 Ω，R2＝20 Ω，电压表示数为2.5 V，则AB两端的电压U＝________V。7.5课后训练13．(2018·邵阳)已知R1：R2＝2 ：3，将它们接在如图所示电源电压为12 V的电路中，闭合S，则通过它们的电流之比及它们两端的电压之比是(　　)
A．I1：I2＝3：2，U1：U2＝1：1
B．I1：I2＝3：2，U1：U2＝3：2
C．I1：I2＝2：3，U1：U2＝1：1
D．I1：I2＝1：1，U1：U2＝2：3课后训练【点拨】两电阻并联，两端的电压相等，U1：U2＝1 ：1，B、D错；并联电路中，I1 ：I2＝R2 ：R1＝3 ：2，C错。A14．(2017·江西)如图所示，闭合开关S，两电流表示数之比为5 ： 3，则R1与R2两端的电压之比U1 ： U2＝________，电阻之比R1：R2＝________。1：1课后训练【点拨】并联电路各支路电压一定相等，即电压之比为1 ： 1；利用I1R1＝I2R2及并联电路电流关系求各支路电阻之比。3：215．(2017·咸宁)如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4 V，电压表V2的示数为6 V，电流表A的示数为1 A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为________V，电阻R2的阻值是________Ω。课后训练【答案】7；3课后训练16．(2017·天津)如图甲所示的电路中，定值电阻R1为10 Ω，R2为滑动变阻器，电源电压保持不变。闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图乙所示。求：
(1)电源电压；课后训练课后训练(2)滑动变阻器的最大阻值。课后训练17．如图所示，电阻R1的阻值为5 Ω。
(1)当开关S1闭合，S2断开，滑片P滑至最左端时，电压表示数为6 V，电流表示数为0.3 A，
滑动变阻器最大阻值是多少？精彩一题解：当开关S1闭合，S2断开，
滑片P滑至最左端时，R1与滑动变阻器串联。
电源电压U＝6 V，所以R总＝U/I＝6 V/0.3 A＝20 Ω，所以R滑＝R总－R1＝20 Ω－5 Ω＝15 Ω。(2)若R2的阻值为20 Ω，当开关S1、S2均闭合，滑片P滑至最右端时，电流表的示数为多少？精彩一题解：当开关S1、S2均闭合，滑片P滑至最右端时，R1与R2并联，所以，I总＝I1＋I2＝U/R1＋ U/R2＝
6 V/5 Ω＋6 V/20 Ω＝1.5 A。
