凸透镜成像的规律

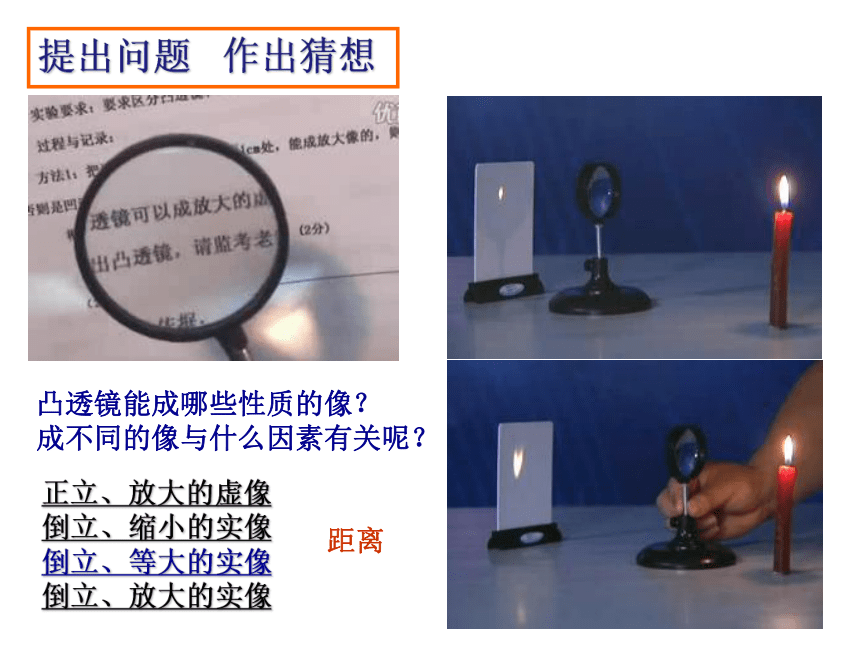

提出问题 作出猜想

凸透镜能成哪些性质的像？
成不同的像与什么因素有关呢？
正立、放大的虚像
倒立、缩小的实像
倒立、等大的实像
倒立、放大的实像
距离

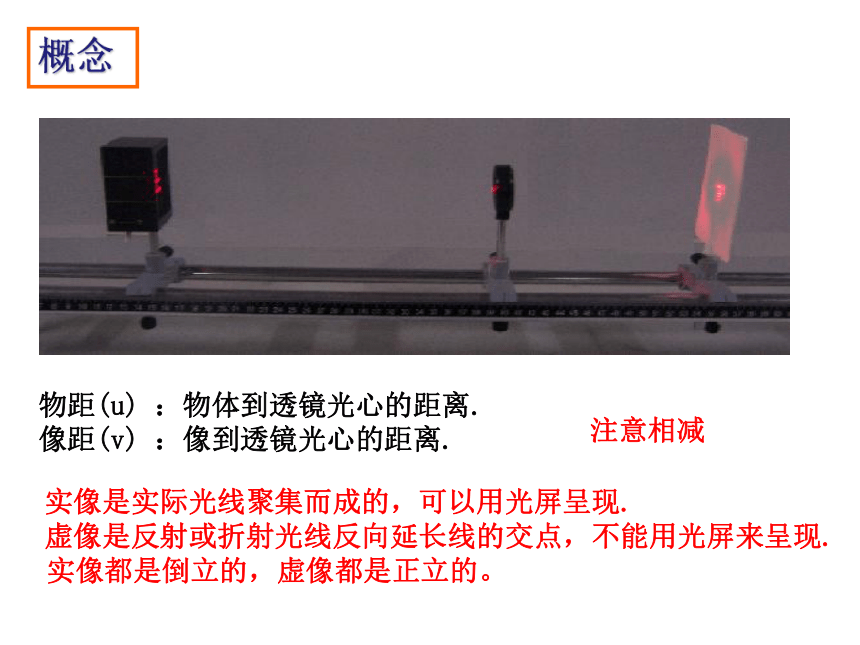

概念
物距(u) ：物体到透镜光心的距离.
像距(v) ：像到透镜光心的距离.

注意相减
实像是实际光线聚集而成的，可以用光屏呈现.
虚像是反射或折射光线反向延长线的交点，不能用光屏来呈现.
实像都是倒立的，虚像都是正立的。

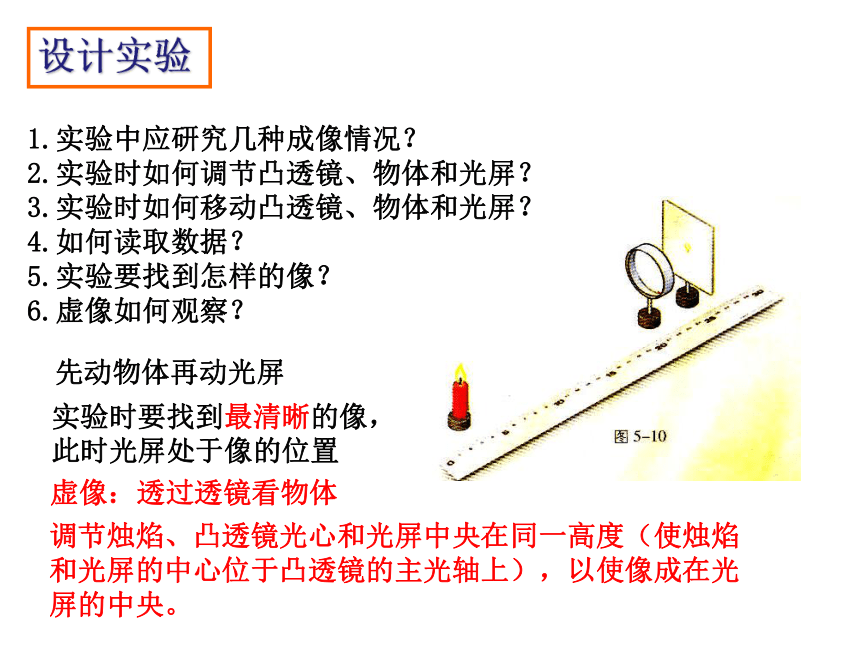

设计实验
1.实验中应研究几种成像情况？
2.实验时如何调节凸透镜、物体和光屏？
3.实验时如何移动凸透镜、物体和光屏？
4.如何读取数据？
5.实验要找到怎样的像？
6.虚像如何观察？
调节烛焰、凸透镜光心和光屏中央在同一高度（使烛焰和光屏的中心位于凸透镜的主光轴上），以使像成在光屏的中央。
虚像：透过透镜看物体
实验时要找到最清晰的像，此时光屏处于像的位置
先动物体再动光屏

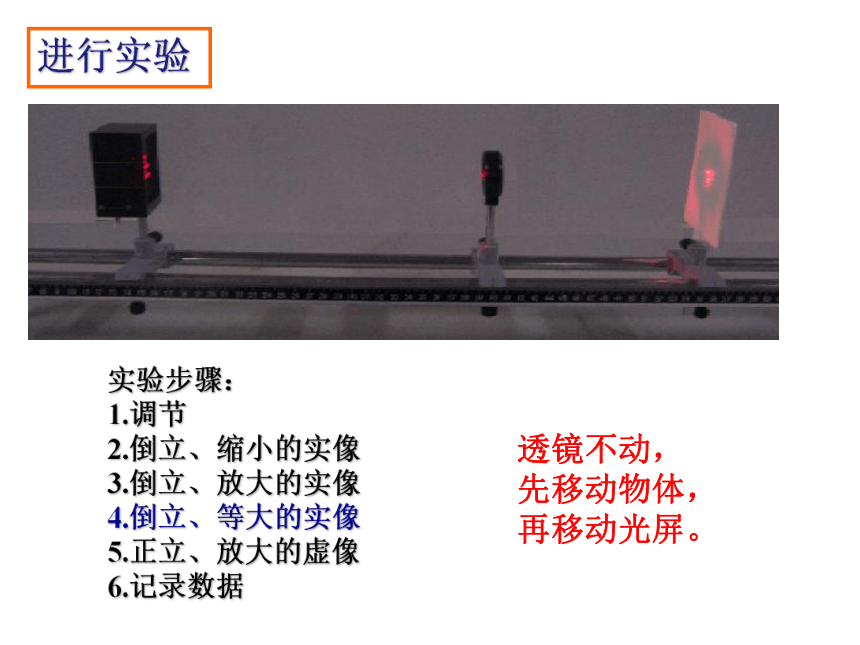

进行实验
实验步骤：
1.调节
2.倒立、缩小的实像
3.倒立、放大的实像
4.倒立、等大的实像
5.正立、放大的虚像
6.记录数据
透镜不动，
先移动物体，
再移动光屏。

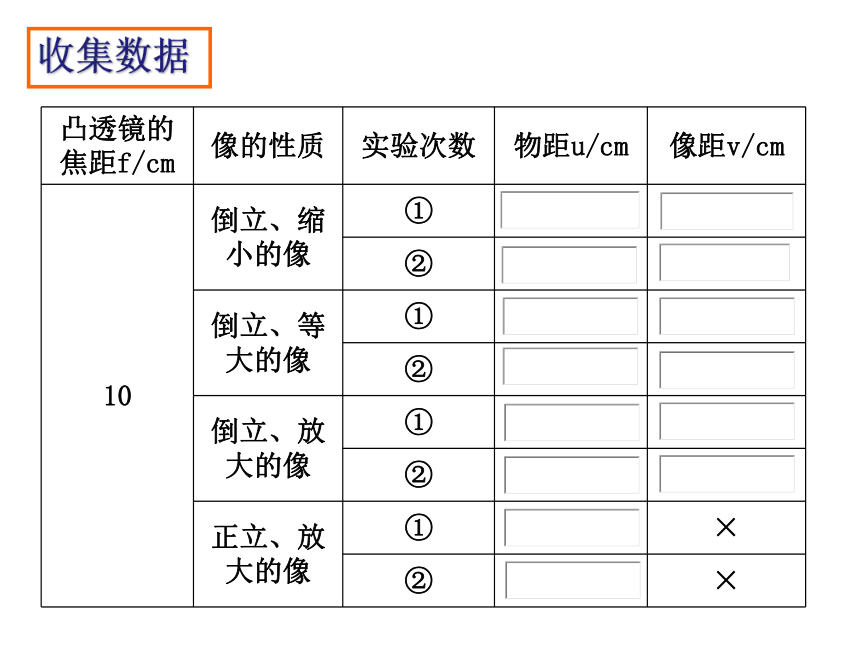

收集数据
凸透镜的焦距f/cm 像的性质 实验次数 物距u/cm 像距v/cm
10 倒立、缩小的像 ①
②
倒立、等大的像 ①
②
倒立、放大的像 ①
②
正立、放大的像 ① ×
② ×
成像规律

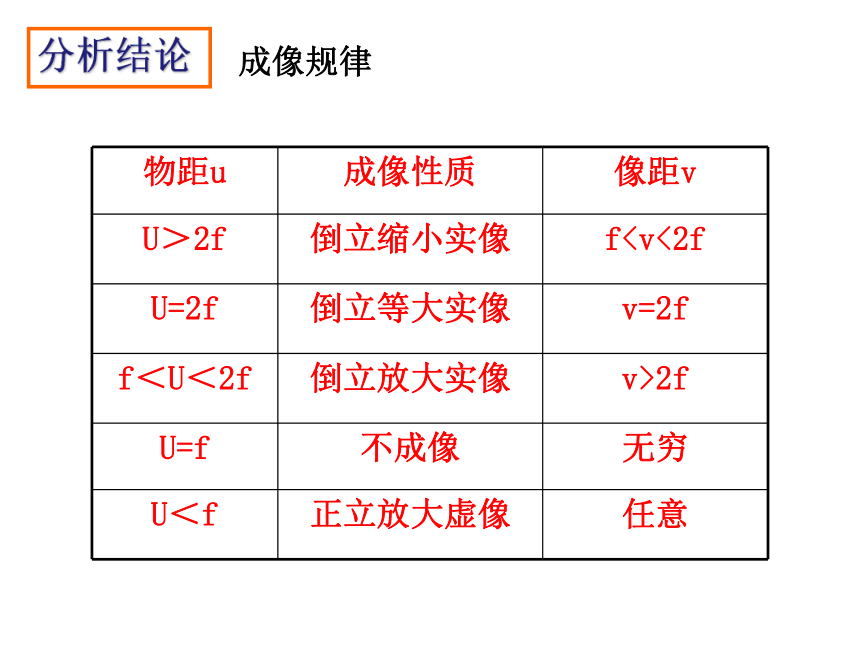

分析结论
物距u 成像性质 像距v
U＞2f 倒立缩小实像 fU=2f 倒立等大实像 v=2f
f＜U＜2f 倒立放大实像 v>2f
U=f 不成像 无穷
U＜f 正立放大虚像 任意

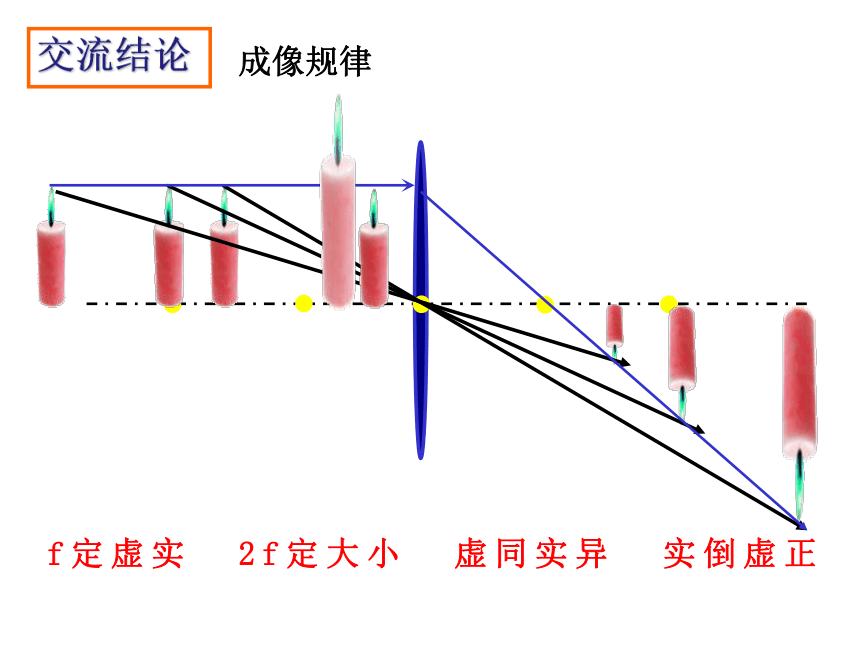

f定虚实 2f定大小 虚同实异 实倒虚正
成像规律
交流结论

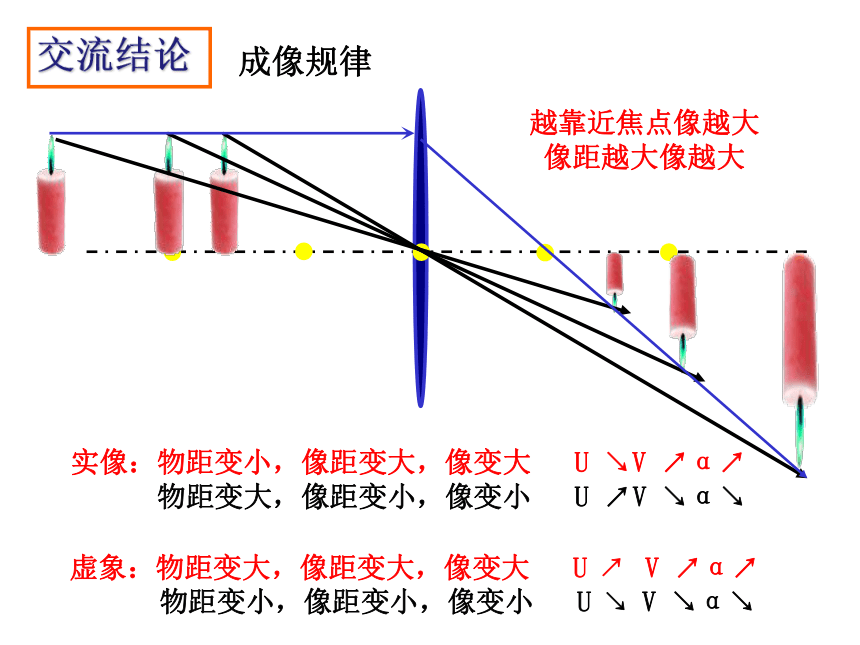

实像：物距变小，像距变大，像变大 U ↘V ↗α↗
物距变大，像距变小，像变小 U ↗V ↘α↘
成像规律
交流结论
虚象：物距变大，像距变大，像变大 U ↗ V ↗α↗
物距变小，像距变小，像变小 U ↘ V ↘α↘
越靠近焦点像越大
像距越大像越大

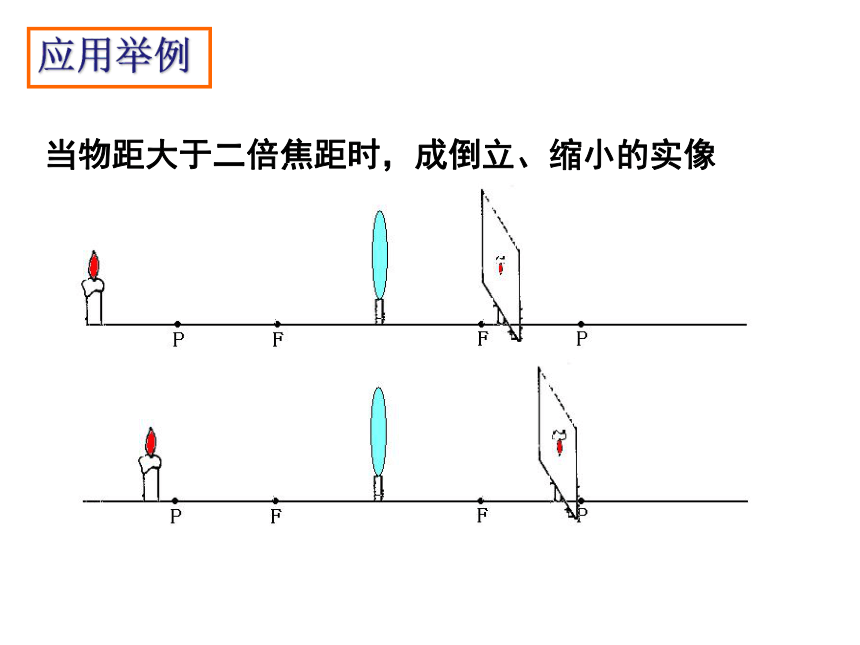

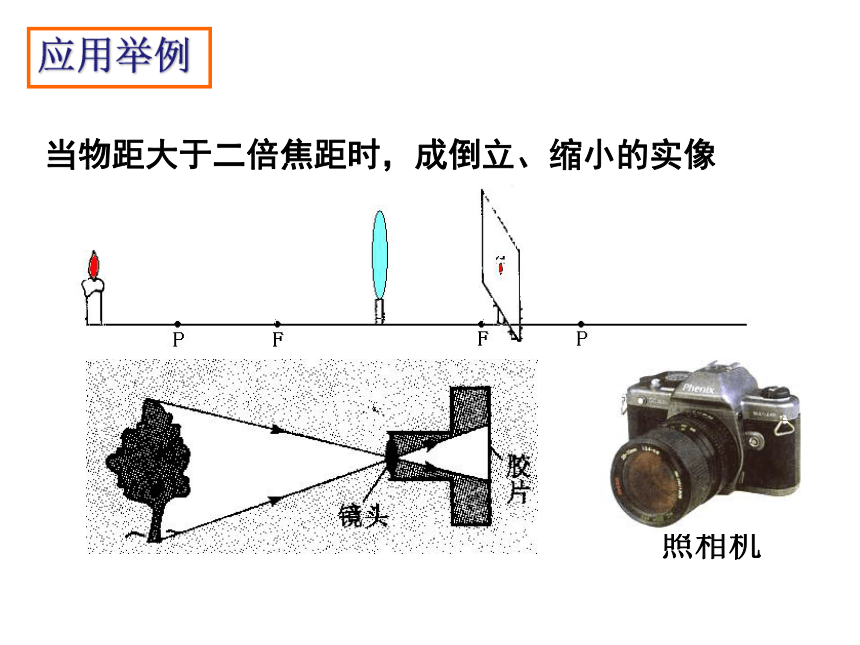

当物距大于二倍焦距时，成倒立、缩小的实像
应用举例
当物距大于二倍焦距时，成倒立、缩小的实像
应用举例

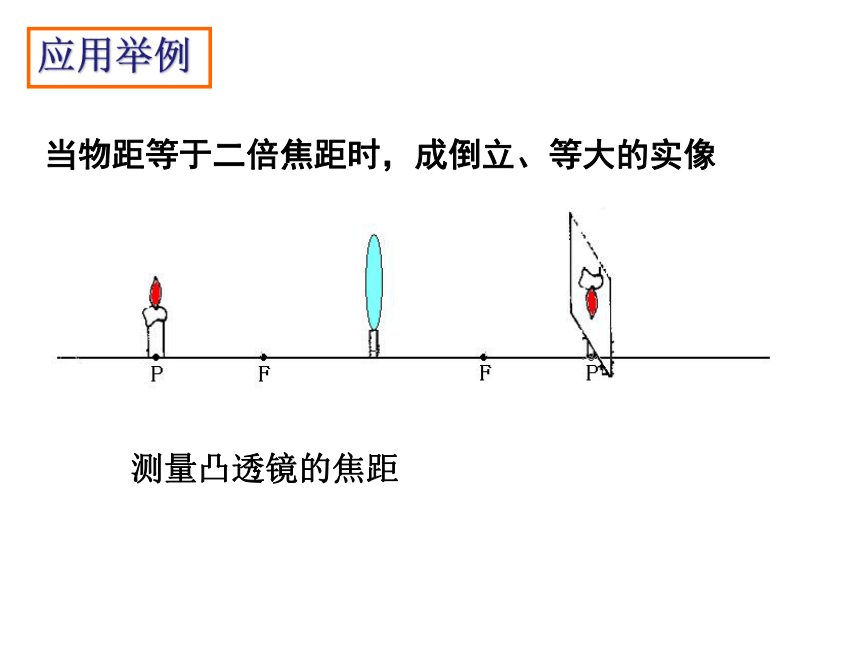

当物距等于二倍焦距时，成倒立、等大的实像
测量凸透镜的焦距
应用举例
当物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像
应用举例
当物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像
应用举例
当物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像
应用举例
当物距小于一倍焦距时，成正立、放大的虚像
应用举例
当物距小于一倍焦距时，成正立、放大的虚像
应用举例
笔记
应用举例
物距u 成像性质 像距v 应用
U＞2f 倒立缩小实像 fU=2f 倒立等大实像 v=2f 测焦距
f＜U＜2f 倒立放大实像 v>2f 投影仪
U=f 不成像 无穷 平行光源
U＜f 正立放大虚像 任意 放大镜
规律
1．把凸透镜对准太阳光，可在距凸透镜10cm处得到一个最小最亮的光斑． 若将一物体放在此透镜的主光轴上距透镜30cm处，则在透镜的另一侧可得到一个：（ ）

A．倒立放大的实像 B．倒立缩小的实像
C．正立放大的虚像 D．正立缩小的虚像
ufv像
规律
ufv像
2.物体放在凸透镜前，到凸透镜的距离是16cm，此时光屏上得到的是放大的像，则所用透镜的焦距可能是：（ ）

A．4cm B．8cm
C．10cm D．18cm
规律
ufv像
3. 把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的光屏上成了4 cm高的 像，物体离凸透镜的距离可能是( )

A．7.5 cm B．12.5 cm
C．4.5 cm D． 10 cm
规律
ufv像
4.将一支点燃的蜡烛放在一个凸透镜前某个位置，在凸透镜另一侧的光屏上得到了清晰放大的像，那么光屏位于此凸透镜的( )

A．焦距以内 B．焦距和二倍焦距之间 C．二倍焦距处 D．二倍焦距以外
规律
ufv像
5.汶川地震发生后，我们经常在电视上看到从高空飞机上拍摄到的画面，若用一镜头焦距为６０mm的相机在高空拍照，此时胶片到镜头的距离（ ）

Ａ．大于１２０mm Ｂ．恰为６０mm
Ｃ．小于６０mm D．略大于６０mm
规律
ufv像
6．物体距凸透镜20㎝时，在凸透镜的另一侧距镜30㎝的光屏上得到清晰的像，则该是：（ ）

A．放大的 B．缩小的
C．等大的 D．无法判断
规律
ufv像
7．张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图8所示时，恰能在光屏上得到一个清晰的像．由此判断，他所用凸透镜的焦距（　 ）
A．一定大于20cm
B．一定在10 cm到16 cm之间
C．一定小于8cm．
D．一定在8cm到10cm之间
规律
ufv像
8．一物体沿凸透镜的主光轴移动，当物距为30厘米时，在凸透镜另一侧的光屏上得到一个放大的实像，当物体移至物距为15厘米时，它的像一定是：（ ）

A、放大实像； B、缩小的实像；
C、放大的虚像； D、缩小的虚像
规律
ufv像
9.蜡烛放在离凸透镜20 cm的主光轴上，在透镜的另一侧光屏上得到放大的像，若把蜡烛向透镜方向移动8 cm，则所成的像一定是（ ）

A. 缩小的 B. 放大的
C. 正立的 D. 倒立的
规律
ufv像
10．烛焰通过凸透镜恰好在光屏上得到一个倒立放大的像，若保持凸透镜位置不变，把烛焰和光屏的位置对调一下，则：（ ）

A．光屏上仍能得到一个倒立放大的像
B．光屏上得到一个倒立缩小的像
C．透过透镜可观察到一个正立放大的像
D．光屏上没有像，需调节光屏位置才能成像
规律
物像移动
?11．如图所示，凸透镜的焦距为lOcm，保持透镜位置不变．当蜡烛在20cm刻度处时，为了在光屏的中心找到像，应调整光屏的 ，并将光屏向 方向移动(选填“远离透镜”或“靠近透镜”)．
规律
物像移动
12.调节烛焰、凸透镜、光屏的中心在同一高度上，将蜡烛向凸透镜方向移动一段距离，调整光屏位置得到一个清晰的像，这个像与原来相比_________(填“变大”、“变小”或“不变”)
规律
13．小丽用照相机对远处的同学进行拍照，拍出的底片如图3乙所示，若相机的焦距不变，要使底片的像如图3甲所示，则 ( )
A．小丽离被拍同学的距离远些，镜头要往前伸
B．小丽离被拍同学的距离近些，镜头要往后缩
C．小丽离被拍同学的距离远些，镜头要往后缩
D．小丽离被拍同学的距离近些，镜头要往前伸
物像移动
14.请在右图中完成物体AB经凸透镜成像的光路图。
作图
15.图表示分别从凸透镜的两倍焦距和一倍焦距处射向透镜的光线。请在图中画出它们通过透镜后的光路（P 是与透镜距离等于2倍焦距的位置）。
作图
作图
17．如图所示，S是凸透镜主光轴上一个发光点，Sa是它发出的一条光线，经凸透镜折射后，折射光线正确的是 ( )
A．ab B. ac C. ad D. ae
18.如图所示，OO’为凸透镜的主光轴，S’为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。
作图
16.如图，处于主光轴上的物体AB经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F的位置
作图
应用
19.使用下列光学器材，其目的是使物体成倒立缩小实像的是（ ）

A．放大镜 B．照相机
C．幻灯机 D．投影仪

应用
25.市场上出售一种“人参酒”，你所看到的瓶中的人参是 （ ）
A. 实物
B. 等大的参的实像
C. 放大的参的实像
D. 放大的参的虚像
20.眼睛能看见物体，是因为物体在视网膜上形成清晰的像，这种成像与下列成像在原理上相似的是（ ）

A．平面镜 B．照相机
C．幻灯机 D．放大镜
应用
应用
22.如图是“研究凸透镜成像．．的实验示意图，MN为凸透镜的主光轴，F 为凸透镜的焦点。将点燃的蜡烛放在凸透镜的左侧时，若在a 透镜右侧的光屏上（光屏未画）得到烛焰清晰放大的实像，则蜡烛可能置于透镜左侧a、b 、c、d 四点中的 点处。 就是利用凸透镜这一成像特点制成的。
应用
21.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图中所示位置时，恰能在光屏上得到一个清晰的像。利用这种成像原理可以制成：（ ）

A．照相机 B．幻灯机 C．放大镜 D．潜望镜
应用
23.如图所示是幻灯机的工作原理图．幻灯机的镜头相当于一个　　　　镜．为了使观众看到正立的像，幻灯片要　　　　(填“顺着"或“倒着")插入架上．用强光照射幻灯片，幻灯片上的画面在屏幕上形成?　　　像(填“实”或“虚”)。
应用
24.在练习调节教学投影仪的实践活动中，小明通过调节，使屏幕上出现了清晰画面. 这时，教室后排同学要求他将屏幕上的画面再调得大一些. 为此，小明的操作应当是：适当________（填“增大”或“减小”）投影仪与屏幕的距离，并将凸透镜适当向______（填“上”或“下”）移动.
实验
26．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的
实验
28.在用焦距为10cm的凸透镜来探究成像规律的实验中．如图所示，将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度．其目的是使像成在________．
实验
27.在探究凸透镜成像规律的实验中,有焦距为48cm、15cm、4cm的三个凸透镜, 你认为选用焦距为_____的凸透镜进行实验更恰当,理由是:___________.
实验
29.在“观察凸透镜成像”的实验中，光具座上的A．B．C三个滑块用于放置凸透镜、光屏或蜡烛（如图），其中在B上应放置_________。器材装好后，若某同学在实验中固定了B，无论怎样移动A和C，在光屏上都找不到像，则原因是__________。
演示v大
实验
30.实验中发现蜡烛放在 ________点时，它的像成在 2F’点。放在_____点时，它的像成在2F’点以外，放在______ 点时成正立放大的虚像。
实验
31.小芳同学实验探究凸透镜成像的规律，她首先按图11所示完成仪器装配，图中H点是2倍焦距处。经过调节，在光屏上得到了一个清晰的像，但像的位置偏高，为了使像能成在光屏的中央，应把蜡烛向______（选填“上”或“下”）调；调节好蜡烛的高度后，她把蜡烛移到A点处，此时光屏上的像很模糊，为了得到清晰的像，应把光屏向______移动（填“左”或“右”），这次成的是倒立、________的实像。
演示上下左右移动
实验
32.调节烛焰、凸透镜、光屏的中心在同一高度上，将蜡烛向远离凸透镜方向移动一段距离，调整光屏位里得到一个清晰的像．这个像与原来相比将__________（填“变大” 、“变小”、“不变”）
实验
38.实验中用白纸将透镜遮住一部分会怎么样？
演示
36.你有几种方法测量凸透镜焦距？
实验
演示
34.在“探究凸透镜成像规律”的实验中，各组使用相同的焦距的凸透镜进行实验。（1）小华所在的小组实验操作规范，测量准确，该小组实验记录如下表：请你根据上表信息，求出凸透镜的焦距f= cm(2)小华所在的小组把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是 __________ (3)若烛焰，凸透镜，光屏分别放在某位置时恰好在光屏上成清晰的像，当凸透镜位置不变，烛焰向远离凸透镜方向移动一小段距离时，为了在光屏上再成清晰的像，光屏应向 _______（远离/靠近）凸透镜方向移动适当的距离。（4）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm,24.00cm,26.00cm。若
他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是_________________
实验
实验序号 物距u/cm 像距v/cm 像的性质
1 12．00 24．00 倒立，放大，实像
2 16．00 16．00 倒立，等大，实像
3 20．00 13．33 倒立，缩小，实像
4 30．00 10．91 倒立，缩小，实像
33.小明用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验.小华进行实验探究时，把蜡烛从离透镜较远的地方逐渐向透镜移动，调整光屏位置，在光屏上测出了不同位置时像的高度．并将数据填在表格中.（凸透镜焦距f=l0 cm）小华同学通过实验数据得出的结论是：物体到凸透镜距离越近。像就越大．请你对她的实验过程及实验结论作出点评._ .
实验
物体到凸透镜距离u／cm 60 30 20 15 12
像的高度h／cm 0.4 l 2 4 10
35．（6分）在“研究凸透镜成像规律”的实验中，提供的器材有：蜡烛（附火柴）、凸透镜（焦距约为5cm）、光屏和光具座(标尺的刻度范围是“0—100cm”)。
（1）将蜡烛和透镜放在图14所示的位置，点燃蜡烛，要在光屏上得到清晰的像，光屏应向 ▲ （选填“左”或“右”）适当移动，才能在光屏上得到一个清晰的倒立、 ▲ 的实像；在照相机和投影仪中，成像情况与此类似的是 ▲ 。
（2）研究发现，物体距离透镜越远，所成像的位置越接近焦点，若物体距离透镜足够远时，所成的像与透镜间的距离就近似等于透镜的焦距。根据这个道理，利用提供的器材估测凸透镜的焦距。为了使测量的结果尽可能准确：
A．将图中的蜡烛移至光具座上 ▲ cm刻线位置；
B．将图中光屏移至光具座上 ▲ cm刻线位置；
C．将图中的凸透镜向 ▲ (选填 “左”或“右”）移动，直到光屏上出现清晰的亮点，记下此时像与透镜间的距离。
实验
实验
37.请分析以上数据，你能得到什么结论？（写出两条即可）
(1)__________________________________
(2)__________________________________
凸透镜焦距/cm 14 14 14 14 16 16 16 16
物体到凸透镜距离/cm 20 30 40 60 20 30 40 60
像到凸透镜距离/cm 47 26 22 18 80 34 27 22
像的正倒 倒立 倒立 倒立 倒立 倒立 倒立 倒立 倒立
综合
39.在放映电影时，电影机的镜头上有一只很小的飞虫在爬动，我们从银幕上将观察到（ ）

A. 小飞虫对银幕上的画面没有任何影响
B. 银幕上出现一个较大的飞虫的像
C.银幕上出现一个移动的黑斑
D.银幕上的飞虫移动方向与实际飞虫移动方向相反
综合
40.小柯有一架“傻瓜”相机，拍摄时不需要根据景物的远近调节镜头到底片的距离（即不需要调焦）。相机的说明书上注明“拍摄时，景物要在3m以外”。相机拍摄时底片上成的像是 缩小倒立的实像（指出正立或倒立、放大或缩小、虚或实）。下表是这架相机物距和像距的变化情况(f=35mm)。根据表中数据，简单分析解释为什么拍摄时不需要调焦?
U(m) 0.1 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5
V(mm) 53.85 37.95 36.27 35.84 35.62 35.50 35.41 35.35 35.31 35.27 35.25 35.22 35.20 35.18
综合
41.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是( )
A．该凸透镜的焦距是20cm B．当u=15cm时，在光屏上能得到一个缩小的像 C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的 D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小
综合
42.在探究凸透镜成像规律的实验中，当蜡烛到透镜距离是20cm时，在光屏上得到一个放大的像，下列判断错误的是[ ]
A.该透镜可以作为放大镜使用。
B.当蜡烛到透镜距离是40cm时，可得到一个缩小的像。
C.当蜡烛到透镜距离是10cm时，在光屏上得不到像。
D.上面有两个答案对。
综合
43.用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘，如图（甲）所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图（乙）所示。移动光屏直到成清晰像为止。此时表盘在光屏上所成的像是图（丙）中的哪一个？( )
