2.6 透镜和视觉 同步练习（含解析）

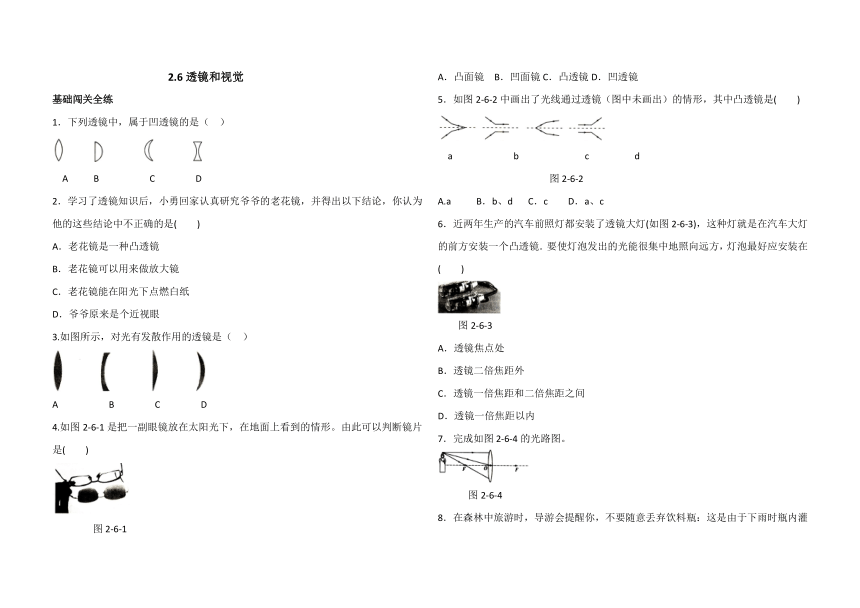

2.6透镜和视觉
基础闯关全练
1．下列透镜中，属于凹透镜的是（ ）

A B C D
2．学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不正确的是( )
A．老花镜是一种凸透镜
B．老花镜可以用来做放大镜
C．老花镜能在阳光下点燃白纸
D．爷爷原来是个近视眼
3.如图所示，对光有发散作用的透镜是（ ）

A B C D
4.如图2-6-1是把一副眼镜放在太阳光下，在地面上看到的情形。由此可以判断镜片是( )

图2-6-1
A．凸面镜 B．凹面镜C．凸透镜D．凹透镜
5．如图2-6-2中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是( )

a b c d
图2-6-2
A.a B．b、d C．c D．a、c
6．近两年生产的汽车前照灯都安装了透镜大灯(如图2-6-3)，这种灯就是在汽车大灯的前方安装一个凸透镜．要使灯泡发出的光能很集中地照向远方，灯泡最好应安装在( )

图2-6-3
A．透镜焦点处
B．透镜二倍焦距外
C．透镜一倍焦距和二倍焦距之间
D．透镜一倍焦距以内
7．完成如图2-6-4的光路图。

图2-6-4
8．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶：这是由于下雨时瓶内灌了雨水后，相当于一个________（选填“凸透镜”或“凹透镜”），太阳出来后，它对光有_____作用，可能会引起森林火灾。

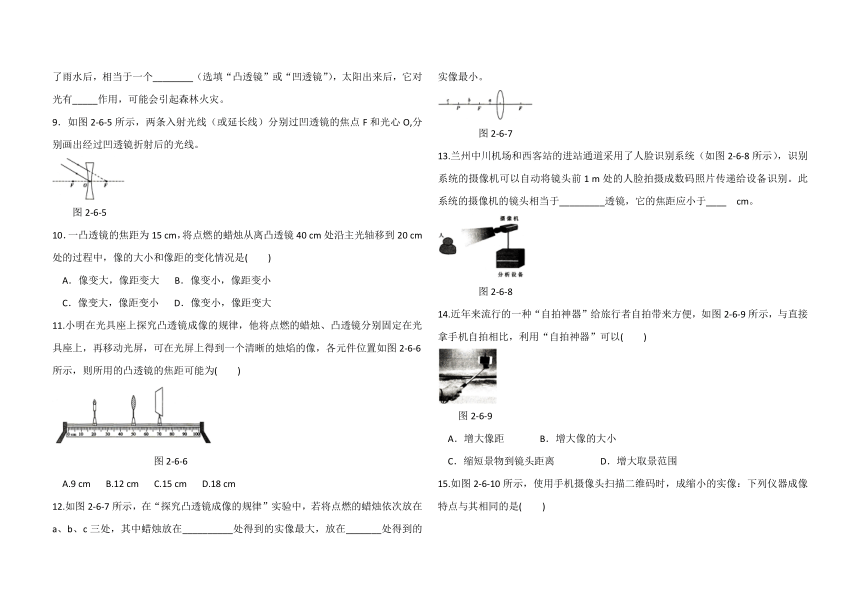

9．如图2-6-5所示，两条入射光线（或延长线）分别过凹透镜的焦点F和光心O,分别画出经过凹透镜折射后的光线。

图2-6-5
10．一凸透镜的焦距为15 cm，将点燃的蜡烛从离凸透镜40 cm处沿主光轴移到20 cm处的过程中，像的大小和像距的变化情况是( )
A．像变大，像距变大 B．像变小，像距变小
C．像变大，像距变小 D．像变小，像距变大
11.小明在光具座上探究凸透镜成像的规律，他将点燃的蜡烛、凸透镜分别固定在光具座上，再移动光屏，可在光屏上得到一个清晰的烛焰的像，各元件位置如图2-6-6所示，则所用的凸透镜的焦距可能为( )

图2-6-6
A.9 cm B.12 cm C.15 cm D.18 cm
12.如图2-6-7所示，在“探究凸透镜成像的规律”实验中，若将点燃的蜡烛依次放在a、b、c三处，其中蜡烛放在__________处得到的实像最大，放在_______处得到的实像最小。

图2-6-7
13.兰州中川机场和西客站的进站通道采用了人脸识别系统（如图2-6-8所示），识别系统的摄像机可以自动将镜头前1 m处的人脸拍摄成数码照片传递给设备识别。此系统的摄像机的镜头相当于_________透镜，它的焦距应小于____ cm。

图2-6-8
14.近年来流行的一种“自拍神器”给旅行者自拍带来方便，如图2-6-9所示，与直接拿手机自拍相比，利用“自拍神器”可以( )

图2-6-9
A．增大像距 B．增大像的大小
C．缩短景物到镜头距离 D．增大取景范围
15.如图2-6-10所示，使用手机摄像头扫描二维码时，成缩小的实像：下列仪器成像特点与其相同的是( )

图2-6-10
A．放大镜 B．照相机C．投影仪D．显微镜

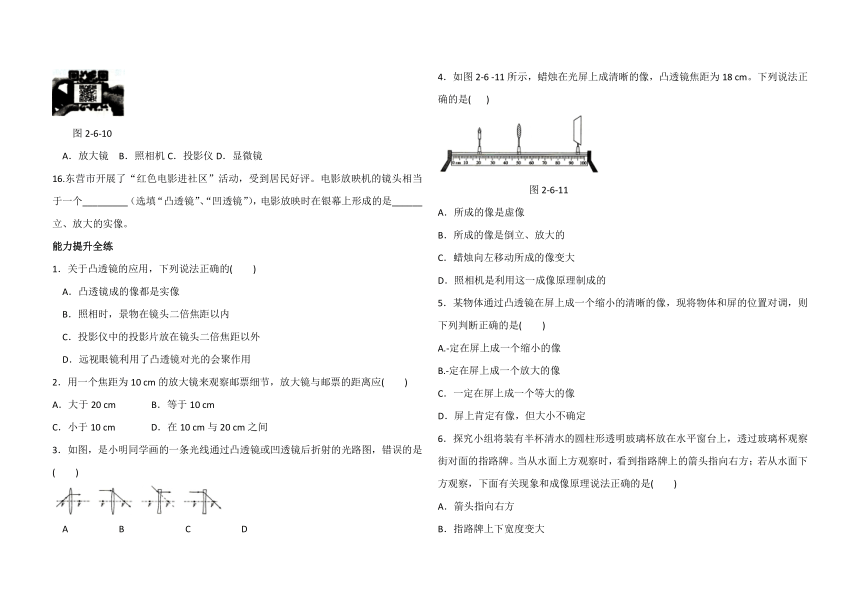

16.东营市开展了“红色电影进社区”活动，受到居民好评。电影放映机的镜头相当于一个_________（选填“凸透镜”、“凹透镜”），电影放映时在银幕上形成的是______立、放大的实像。
能力提升全练
1．关于凸透镜的应用，下列说法正确的( )
A．凸透镜成的像都是实像
B．照相时，景物在镜头二倍焦距以内
C．投影仪中的投影片放在镜头二倍焦距以外
D．远视眼镜利用了凸透镜对光的会聚作用
2．用一个焦距为10 cm的放大镜来观察邮票细节，放大镜与邮票的距离应( )
A．大于20 cm B．等于10 cm
C．小于10 cm D．在10 cm与20 cm之间
3．如图，是小明同学画的一条光线通过凸透镜或凹透镜后折射的光路图，错误的是( )

A B C D
4．如图2-6 -11所示，蜡烛在光屏上成清晰的像，凸透镜焦距为18 cm。下列说法正确的是( )

图2-6-11
A．所成的像是虚像
B．所成的像是倒立、放大的
C．蜡烛向左移动所成的像变大
D．照相机是利用这一成像原理制成的
5．某物体通过凸透镜在屏上成一个缩小的清晰的像，现将物体和屏的位置对调，则下列判断正确的是( )
A.-定在屏上成一个缩小的像
B.-定在屏上成一个放大的像
C．一定在屏上成一个等大的像
D．屏上肯定有像，但大小不确定
6．探究小组将装有半杯清水的圆柱形透明玻璃杯放在水平窗台上，透过玻璃杯观察街对面的指路牌。当从水面上方观察时，看到指路牌上的箭头指向右方；若从水面下方观察，下面有关现象和成像原理说法正确的是( )
A．箭头指向右方
B．指路牌上下宽度变大
C．指路牌上的字上下颠倒
D．原理类似于照相机成像

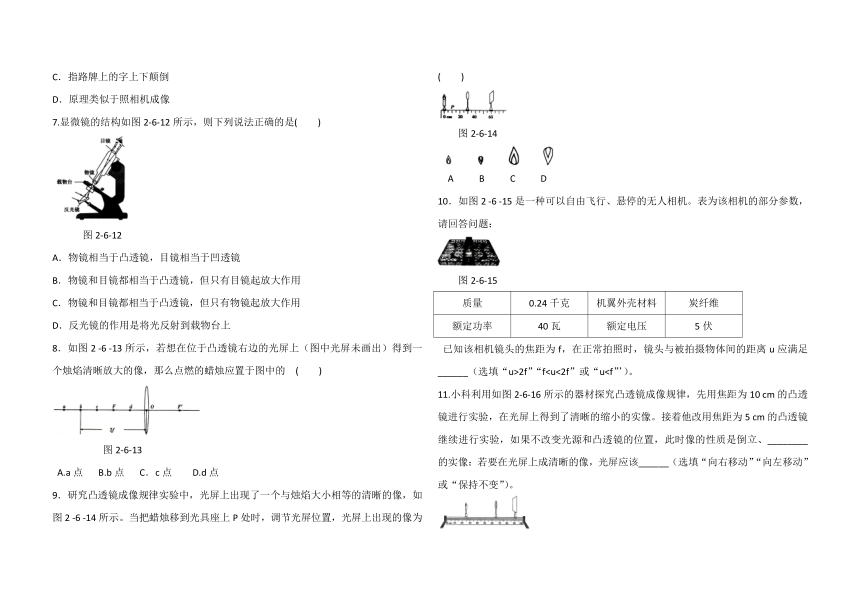

7.显微镜的结构如图2-6-12所示，则下列说法正确的是( )

图2-6-12
A．物镜相当于凸透镜，目镜相当于凹透镜
B．物镜和目镜都相当于凸透镜，但只有目镜起放大作用
C．物镜和目镜都相当于凸透镜，但只有物镜起放大作用
D．反光镜的作用是将光反射到载物台上
8．如图2 -6 -13所示，若想在位于凸透镜右边的光屏上（图中光屏未画出）得到一个烛焰清晰放大的像，那么点燃的蜡烛应置于图中的 ( )

图2-6-13
A.a点 B.b点 C．c点 D.d点
9．研究凸透镜成像规律实验中，光屏上出现了一个与烛焰大小相等的清晰的像，如图2 -6 -14所示。当把蜡烛移到光具座上P处时，调节光屏位置，光屏上出现的像为( )

图2-6-14

A B C D
10．如图2 -6 -15是一种可以自由飞行、悬停的无人相机。表为该相机的部分参数，请回答问题：

图2-6-15
质量 0.24千克 机翼外壳材料 炭纤维
额定功率 40瓦 额定电压 5伏
已知该相机镜头的焦距为f，在正常拍照时，镜头与被拍摄物体间的距离u应满足______（选填“u>2f”“f11.小科利用如图2-6-16所示的器材探究凸透镜成像规律，先用焦距为10 cm的凸透镜进行实验，在光屏上得到了清晰的缩小的实像。接着他改用焦距为5 cm的凸透镜继续进行实验，如果不改变光源和凸透镜的位置，此时像的性质是倒立、________的实像：若要在光屏上成清晰的像，光屏应该______（选填“向右移动”“向左移动”或“保持不变”）。

图2-6-16

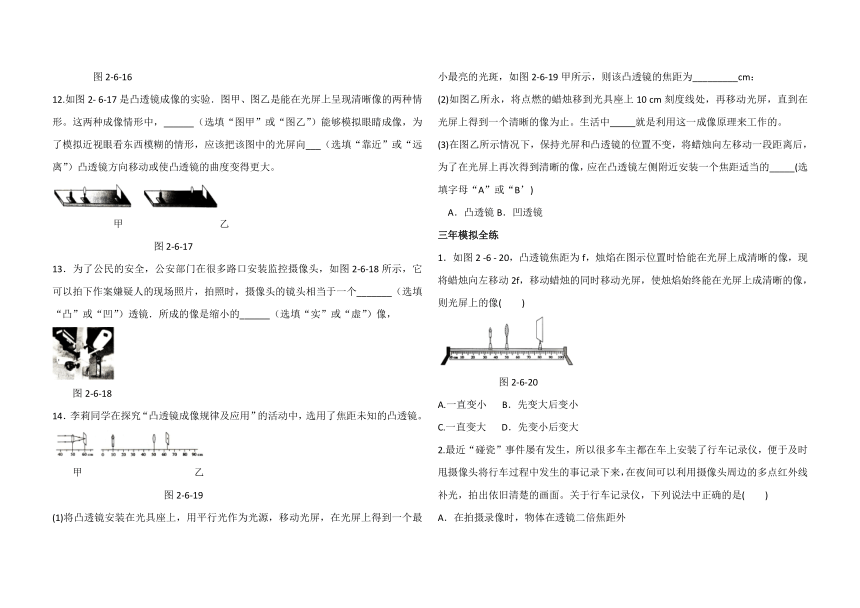

12.如图2- 6-17是凸透镜成像的实验．图甲、图乙是能在光屏上呈现清晰像的两种情形。这两种成像情形中，______（选填“图甲”或“图乙”）能够模拟眼睛成像，为了模拟近视眼看东西模糊的情形，应该把该图中的光屏向___（选填“靠近”或“远离”）凸透镜方向移动或使凸透镜的曲度变得更大。

甲 乙
图2-6-17
13．为了公民的安全，公安部门在很多路口安装监控摄像头，如图2-6-18所示，它可以拍下作案嫌疑人的现场照片，拍照时，摄像头的镜头相当于一个_______（选填“凸”或“凹”）透镜．所成的像是缩小的______（选填“实”或“虚”）像，

图2-6-18
14．李莉同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

甲 乙
图2-6-19
(1)将凸透镜安装在光具座上，用平行光作为光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图2-6-19甲所示，则该凸透镜的焦距为_________cm：
(2)如图乙所永，将点燃的蜡烛移到光具座上10 cm刻度线处，再移动光屏，直到在光屏上得到一个清晰的像为止。生活中 就是利用这一成像原理来工作的。
(3)在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的_____(选填字母“A”或“B’)
A．凸透镜B．凹透镜
三年模拟全练
1．如图2 -6 - 20，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像，现将蜡烛向左移动2f，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像( )

图2-6-20
A.一直变小 B．先变大后变小
C.一直变大 D．先变小后变大
2.最近“碰瓷”事件屡有发生，所以很多车主都在车上安装了行车记录仪，便于及时甩摄像头将行车过程中发生的事记录下来，在夜间可以利用摄像头周边的多点红外线补光，拍出依旧清楚的画面。关于行车记录仪，下列说法中正确的是( )
A．在拍摄录像时，物体在透镜二倍焦距外
B．行车记录仪的摄像头中用的是凹透镜
C．人眼是可以观察到红外线的
D．可以利用红外线来检验假币
3．某同学在做凸透镜成像的实验时，保持凸透镜位置不变，如图2 -6 - 21所示，先后使烛焰位于a、b、c、d四点，并分别调整光屏的位置，关于a、b、c、d四点的成像情况，他归纳出下列说法，其中错误的是( )

图2-6-21
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，成等大、倒立的实像
D．烛焰位于d点时，成放大的虚像
4．某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图2-6-22所示，下列判断正确的是( )

图2-6-22
A．该凸透镜的焦距是20 cm
B．当u=15 cm时，在光屏上能得到一个缩小的像
C．当u= 25 cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜10 cm处移动到30 cm处的过程中，像逐渐变小
5．如图2-6-23所示，有一块正方体石英，内有一空气层，当一束平行光沿水平方向垂直通过正方体石英时，光在空气层中发生的现象是( )

图2-6-23
A光束在空气层中将变得发散
B．光束在空气层中将变得会聚
C．光束在空气层中传播方向不会发生变化
D．光束在空气层中将发生反射
6.如图2-6-24所示，有一个圆柱体PQ，放在凸透镜前图示位置，它所成的像的形状是( )

图2-6-24

A B C D
五年中考全练
1.小华在研究凸透镜成像规律时，将平行光正对凸透镜照射，另一侧的光屏移动到距凸透镜10厘米处时，得到一个最小最亮的光斑。接着把光源换成蜡烛，调整好相关器材的高度，将凸透镜固定在光具座中央50厘米刻度线处，移动蜡烛到光具座的左端并点燃，再移动光屏至如图2-6-25所示位置时，在光屏中央得到一个清晰的像。保持凸透镜位置不变，通过移动蜡烛及光屏的位置，下列成像情况符合实际的是( )

图2-6-25
A若蜡烛放置在10厘米刻度线处，移动光屏，在光屏上都不能呈清晰的像
B.蜡烛放置在30厘米刻度线处，移动光屏，可在光屏上呈清晰缩小的像
C．若蜡烛放置在35厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像
D．若蜡烛放置在45厘米刻度线处，移动光屏，可在光屏上呈清晰放大的像
2．小柯利用显微镜观察人体口腔上皮细胞临时装片时，要将如图2-6-26甲所示视野调整到如图乙所示视野，他应该将载玻片( )

甲 乙
图2-6-26
A．向右移动 B．向上移动 C．向左移动 D．向下移动
3．已知凸透镜的焦距为15 cm，下列说法正确的是( )
A．当物体距凸透镜10 cm时，成正立、放大的实像
B．当物体距凸透镜20 cm时，成倒立、放大的实像
C．当物体距凸透镜35 cm时，成倒立、放大的实像
D．当物体从距凸透镜20 cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大
4．如图2-6-27所示为某款数码相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏。拍照时，将镜头对准景物，相机通过自动调节，就能得到清晰的像。下列说法正确的是( )

图2-6-27
A．为拍摄到更大的像应将镜头远离景物
B．为扩大拍摄范围应将镜头靠近景物
C．影像传感器上成的是正立的实像
D．景物在二倍焦距以外才能成缩小的像
5．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰缩小的像，则下列能成立的是( )
①如果将物体靠近凸透镜，仍要在光屏上得到清晰的像，光屏必须远离凸透镜，且光屏移动距离先大于后小于物体移动距离；②同时移动物体与光屏，且移动距离相同，有可能在光屏上成清晰缩小的像；③换用焦距较小的凸透镜后，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须靠近凸透镜；④保持物体和光屏位置不变，移动凸透镜，一定可以在光屏上得到另一个清晰的像。
A．①③ B．②④ C．②③ D．③④
6．小明用焦距为10厘米的凸透镜做成像规律实验，记录了光屏上成清晰像时的四组数据（如表），其中明显错误的一组是 ( )
组别 甲 乙 丙 丁
物距（cm） 10 15 20 30
像距（cm） 40 30 20 15
A．甲 B．乙 C．丙 D．丁
7．小晨进行探究凸透镜成像规律实验，当蜡烛、凸透镜和光屏在如图2-6- 28所示位置时，光屏上恰好能成清晰的像。
(1)此时，烛焰在光屏上所成像的性质是________________。
(2)将蜡烛向左移动，要在光屏上再次得到清晰的像，应将光屏向________移动。

图2-6-28
8．在探究凸透镜成像实验中，小柯不断改变蜡烛到透镜的距离，移动光屏寻找蜡烛的像，并将实验结果记录在表中：
序号 蜡烛到透镜的距离（cm） 像的特点
1 20.0 倒立缩小的实像
2 16.0 倒立等大的实像
3 12.0 倒立放大的实像
4 6.0 ？
(1)第4次实验中，小柯移动光屏只观察到模糊的圆形光斑。若要观察到此时所成的像，正确的操作是______________。
(2)小柯在第1次实验的基础上，换用另一个凸透镜后，发现光屏上的像不清晰，把光屏慢慢地向凸透镜方向移动，光屏上又出现了清晰的像。若第1次实验模拟的是正常眼球的成像情况，则换用透镜后的实验是在模拟________的成像情况。

图2-6-29
9．在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图2-6-30所示，光屏上成一个清晰的像，应用这一原理可制成______________；再将蜡烛远离透镜，同时将光屏________（选填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像。

图2-6-30
10.在利用光具座进行凸透镜成像实验中。
(1)如图2-6-31所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小最亮的光斑。由图可知凸透镜对光具有__________的作用，该凸透镜的焦距是_____cm。
(2)在凸透镜成像实验测量物距和像距的过程中．_____（选填“物距”或“像距”）的测量误差较大，原因是_____________。

图2-6-31
11.如图2-6-32所示是医学上常用的内窥镜，它是一种在细管顶端装有小型摄像机的医疗器械，摄像机的镜头相当于凸透镜。
(2)用内窥镜检查时常采用从口腔插入的方法，这会引起病人强烈的恶心和呕吐，因此现在开始采用从鼻腔插入的方法。内窥镜经口腔或鼻腔插入都能进入胃，是因为它们都与________这一器官直接相连。
(3)检查时，要使观察更加仔细，就要减小观察范围，此时应该使内窥镜细管顶端_______患处（选填“接近”或“远离”）。

图2-6-32
12.实验室利用光具座研究凸透镜成像的规律，当三个元件移动到图2-6-33所示位置时，光屏上出现了清晰的像，回答下列问题：

图2-6-33
(1)光屏上像的性质为__________。
(2)关于本实验中得到的像在生活中的应用，举一个例子________。
(3)从图中读出物距为________cm，并推算出焦距为__________（选填字母）。
A.f<15 cm B.15 cm＜ f＜20 cm C.f>30 cm
(4)如果保持蜡烛与凸透镜的位置不变，撤去光屏，是否仍然成像？
13.小金在实验室利用光具座研究凸透镜成像的规律。

图2-6-34
(1)当小金将三个元件移动到图2 -6 - 34所示位置时，光屏上出现了清晰的像。请你根据此现象回答下列问题：光屏上像的性质为___________，并推算出焦距为_______厘米。
(2)保持蜡烛和凸透镜位置不变，小金换了个凸透镜继续实验，并使透镜光心、蜡烛焰心和光屏中心三者高度相同，但在透镜右侧无论怎样移动光屏都无法在屏上成像（光具座足够长）。请你帮助小金分析产生此现象的原因______________。
核心素养专练
1．科技小组的同学们要利用凸透镜、小纸盒和小纸筒制作简易照相机。

图2-6-35
(1)小组同学们准备了多种尺寸的小纸盒和小纸筒，实验室中有材质相同、口径相近的A、B两种凸透镜如图2-6-35所示，它们的焦距分别约是10 cm和30 cm。为保证照相机体积小巧，应选择透镜____（选填“A”或“B”）做照相机的镜头。
(2)制作好的照相机在使用时，务必保证被拍摄的物体到镜头的距离至少大于____________cm。
(3)如果镜头到相机背板（成像位置）的距离可以调节，在拍摄较远的物体后，再拍摄较近的物体，为保证成像清晰，应该____（选填“增大”或“减小”）镜头到相机背板的距离。
2.利用光具座以及蜡烛、凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验。

图2-6-36
(1)实验时，首先在光具座上放置实验器材，若光具座A处放置蜡烛（如图2-6-36所示），则C处应放置_________（选填“凸透镜”或“光屏”）。器材正确放置后，还应对其进行调整，使烛焰和光屏的中心位于凸透镜的______上。
(2)实验后，可得出凸透镜成像规律。根据成像规律判断下列说法中正确的是______。
A．若凸透镜的焦距为10 cm，则烛焰距离凸透镜30cm时，可在光屏上成放大的像。
B．实验过程中，蜡烛因燃烧而变短，则烛焰在光屏上的像会下移
C．若烛焰朝着凸透镜方向前后不断晃动，则光屏上仍能观察到清晰的烛焰像
D．若烛焰在光屏上成缩小的像，则光屏到凸透镜的距离小于烛焰到凸透镜的距离
(3)某物理兴趣小组在探究凸透镜成像规律后，得到了数据：
实验序号 物距u/cm 焦距f/cm 像的性质 像距v/cm
1 12 10 倒立、放大实像 60
2 14 10 倒立、放大实像 35
3 15 10 倒立、放大实像 30
4 30 10 倒立、缩小实像 15
5 30 12 倒立、缩小实像 20
6 30 15 倒立、等大实像 30
下列对表中数据的分析，错误的是______________。
A．当凸透镜的焦距相同，物距不同时，所成的像有可能相同
B．当物距相同，凸透镜的焦距越大时，像距越大
C．当物距相同，凸透镜的焦距不同时，所成像的性质有可能相同
D．当凸透镜的焦距相同，且成放大实像时，像距与物距之和随物距的增大而减小
(4)将蜡烛置于凸透镜一倍焦距处，结果仍能观察到烛焰放大的像，这是为什么？
3．在信息化时代，相机和手机都是常用的图像采集设备。
(1)如图2-6-37甲所示，用相机拍照时，在芯片上所成的像是倒立、缩小的________像（选填“实”或“虚”）。镜头靠近人时，像的大小将变________，此时像会________透镜（选填“靠近”或“远离”）。用相机拍摄远近不同的物体时，通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”，如图乙所示。

甲 乙
图2-6-37
(2)小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到哥哥工作的大学实验室去探究，实验数据如表，根据表中数据，判断手机镜头的焦距大约为( )
A.5 m B.0.5 m C.0.05 m D.0.005 m
次数物理量 1 2 3 4 5 6 7
物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05
像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556
(3)请分析，手机拍摄远近不同的物体不需要“调焦”的原因是_____________________。




参考答案
1．D中间薄、边缘厚的透镜为凹透镜，中间厚、边缘薄的透镜为凸透镜。故可判断出D项中的透镜是凹透镜，A、B、C项中的透镜均是凸透镜。故选D。
2.D老花镜的镜片中间厚、边缘薄，因此是凸透镜，对光有会聚作用，可以用来做放大镜，故A、B、C正确；近视眼是晶状体折光能力过强，使远处物体的像成在视网膜的前方，应配戴凹透镜矫正，因此爷爷不是近视眼，故D错。故选D。
3．B 凹透镜对光有发散作用，凹透镜是指中间比边缘薄的透镜。
4．D 由题图可知该镜片对光具有发散作用，故可判断出该镜片是凹透镜。故选D。
5.C凸透镜对光有会聚作用。c为凸透镜，a、b、d为凹透镜
6.A要使灯光能很集中地照向远方，应把灯泡装在透镜焦点处，这样灯光经凸透镜折射后就成为平行光。故选A。
7．答案如图所示

解析凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后平行于主光轴。②平行于主光轴的光线经凸透镜折射后过焦点。③射向光心的光线经凸透镜折射后传播方向不改变。
答案凸透镜 会聚
解析因为瓶内灌了雨水后，瓶中水的形状是中间厚、边缘薄，相当于凸透镜，它对光有会聚作用，太阳出来后，可能会使树叶燃烧，容易引起火灾。
9．答案如图所示

解析凹透镜对光具有发散的作用，射向另一侧焦点的光线通过凹透镜折射后平行于主光轴；射向凹透镜光心的光线折射后不改变传播方向。
10．A凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大。凸透镜的焦距是15 cm，将点燃的蜡烛从离凸透镜40 cm处移到20 cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距减小，则像距变大，像变大。
11．B由题图知，像距小于物距，所以此时物距大于2f，像距处于f和2f之间，即30 cm>2f,f<20 cm<2f则可得10 cm12．答案b c
解析 由凸透镜成像的规律可知：a点在凸透镜的一倍焦距之内，蜡烛在a点时，成正立、放大的虚像；b点在凸透镜的一倍焦距和两倍焦距之间，蜡烛在b点时，蜡炬在c点时，成
倒立、放大的实像；c点在凸透镜的两倍焦距以外，蜡烛在c点时，成倒立、缩小的实像，故蜡烛在c点成实像最小，在b点成实像最大。
13．答案凸 50
解析摄像机的镜头相当于凸透镜，当物距大于二倍焦距时，成倒立、缩小的实像；已知物距u=1m，因为u>2f，所以它的焦距，即它的焦距小于50 cm。
14．D凸透镜成实像时，物距越大，像距越小，像越小；利用“自拍神器”与直接拿手机自拍相比，利用“自拍神器”可以增大物距，减小像距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果。故D正确，A、B、C错误。
15.B凸透镜成像时，当“u>2f时，成倒立、缩小的实像，应用于照相机。当2f>u>f时，成倒立、放大的实像，应用于投影仪。当u16．答案凸透镜 倒
解析放映机的镜头相当于凸透镜，胶片放置在一倍焦距和二倍焦距之间，在银幕上所成的像是倒立、放大的实像。
1.D凸透镜可以成实像，也可以成虚像；当u2．C凸透镜成像时，u3.D平行于主光轴的光线，经凹透镜折射后，折射光线的反向延长线过另一侧的虚焦点。
4.B由题图可知，物距u=50 cm-20 cm= 30 cm．则f5.B由物体在屏上成一个缩小的实像可知，此时物体在凸透镜的二倍焦距之外，像在凸透镜的一倍焦距与二倍焦距之间：在光的折射现象中，光路是可逆的，若将物体和屏的位置对调，则物体位于凸透镜的一倍焦距和二倍焦距之间，则像在二倍焦距之外，成一个倒立、放大的实像，故选B。
6.D装有半杯清水的圆柱形透明玻璃杯下半部分中间厚、边缘薄，相当于一个凸透镜；从水面下方观察，看远处的物体时，相当于物体处于凸透镜的2倍焦距以外，成倒立、缩小的实
像，该原理类似于照相机成像，D正确；此时看到的指路牌是倒立的，上下左右都颠倒了，即看到的箭头应指向左方．A、C错误；由于远处的指路牌成倒立、缩小的实像，所以此时看到指路牌上下宽度变小，B错误。
7.D物镜和目镜都相当于凸透镜，都起放大作用，A、B、C均错误；反光镜的作用是将光反射到载物台上，D正确。故选D。
8.C 由题意知，若想在位于凸透镜右边的光屏上得到一个烛焰清晰放大的像，光屏上得到的像应是实像，即成的是倒立、放大的实像，根据凸透镜成像的规律可知，此时的物距大于一倍焦距而小于二倍焦距，结合图示的a、b、c、d四点可知，a点所在位置大于2倍焦距，b点所在位置等于二倍焦距，c点在一倍焦距和二倍焦距之间，d点在一倍焦距以内，所以要将蜡烛置于c点。
9.D光屏上出现一个与烛焰大小相等的清晰的像时，蜡烛正处于凸透镜二倍焦距处，由题图知2f= 30 cm，则，f=15 cm。P点距凸透镜20 cm，2f>20 cm>f，应该成倒立、放大的实像。故选D。
10.答案u>2f
解析照相机是根据凸透镜成像规律中的物距大于2倍焦距时，成倒立、缩小的实像的原理工作的。
11．答案缩小 向左移动
解析由“先用焦距为10 cm的凸透镜进行实验，在光屏上得到了清晰的缩小的实像”可知，此时u> 2f；改用焦距为5 cm的凸透镜继续实验，不改变光源和凸透镜的位置，则物距不变，凸透镜的折光能力增强了，像距减小，像变小，要在光屏上成清晰的像，光屏应向左移动，靠近透镜。
12．答案图乙 远离
解析人的眼睛相当于照相机，物距大于二倍焦距，成倒立、缩小的实像，故图乙能够模拟眼睛成像；近视眼看远处物体时成像在视网膜前方，应该用凹透镜矫正，凹透镜对光有发散作用，为了模拟近视眼看东西模糊的情形，应该把题图中的光屏向远离凸透镜方向移动。
13．答案凸 实
解析摄像头的镜头相当于一个凸透镜，拍照时，物距大于2倍焦距，成倒立、缩小的实像。
14．答案(1)10.0 (2)照相机 (3)B
解析(1)由图甲中，平行光线经凸透镜后会聚到一点，说明凸透镜对光具有会聚作用；光屏上得到的最小、最亮的光斑所在位置便是凸透镜的焦点位置，所以焦距为60.0 cm-50.0 cm=
10.0 cm;(2)将点燃的蜡烛移到光具座上10 cm刻度线处，此时的物距为40 cm>2f= 20 cm，在光屏上成倒立、缩小的实像，照相机就是利用此原理来工作的；(3)在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，像距变小，成像于光屏前，不移动光屏，为了使像成在光屏上，由于凹透镜对光有发散作用，应在凸透镜左侧附近安装一个焦距适当的凹透镜，才能在光屏上再次得到清晰的像。
1．A烛焰在图示位置时恰能在光屏上成清晰的像，由题图可知，像距大于物距，成倒立、放大的实像，将蜡烛向左移动2f，物距增大，则像距变小，像变小。
2.A摄像头与照相机的镜头类似，应用的是凸透镜成实像时u>2f成倒立、缩小的实像的特点，A正确；行车记录仪的摄像头中用的是凸透镜，B错误：红外线属于不可见光，人眼是不可以观察到的．C错误；可以利用紫外线来检验假币，利用红外线不能检验假币．D错误。故选A。
3.C烛焰位于a点时，物距大于二倍焦距，成倒立、缩小的实像，屏上出现的实像最小．A正确；烛焰位于c点时，物距大于一倍焦距小于二倍焦距，成倒立、放大的实像，屏上出现的实像最大，B正确；烛焰位于b点时，物距大于一倍焦距小于二倍焦距，成倒立、放大的实像，C错误；烛焰位于d点时，物距小于一倍焦距，成正立、放大的虚像，D正确。
4.D u=v=2f时，凸透镜成倒立、等大的实像，由题图可知2f=20 cm，则，f=10 cm；当u=15 cm时，2f>15 cm>f成倒立、放大的实像，投影仪和幻灯机都是利用这一原理制成的：当u=25 cm时，25 cm>2f，成倒立、缩小的实像，照相机就是根据这一原理制成的；物体从距凸透镜10 cm处移动到30 cm处的过程中，凸透镜成实像，物距增大，像距减小，像变小。
5.B由于空气层的形状中间薄、边缘厚，所以其两侧的石英是中间厚、边缘薄，这样空气层两边的石英就构成了两个凸透镜；平行光无论是从左边还是从右边沿水平方向垂直通过正方体石英，都会经过凸透镜会聚，从而在空气层中形成一个会聚光束。
6.B本题要根据凸透镜的成像规律去判断圆柱体PQ所成的像的形状。当2f>u>f时，物距减小，像距变大，像变大；当u>2f时，物距增大，像距变小，像变小。圆柱体的左边在2f以
外，所成的像是倒立、缩小的；圆柱体的右边在f与2f之间，所成的像是倒立、放大的，且圆柱体PQ所成的像右边的像距比左边的像距远。如图所示。

1．C若蜡烛放置在10 cm刻度线处，物距u=50 cm-10 cm=40 cm，满足u>2f由凸透镜成像规律可知，成倒立、缩小的实像，移动光屏，在光屏上能成清晰的像，A错误：若蜡烛放置在30 cm刻度线处，物距u=50 cm-30 cm=20 cm，满足u= 2f，由凸透镜成像规律可知，成倒立、等大的实像，B错误：若蜡烛放置在45 cm刻度线处，物距u=50 cm-35 cm= 15 cm，满足2f>u>f，由凸透镜成像规律可知，成倒立、放大的实像，移动光屏，可在光屏上成清晰放大的像，C正确；若蜡烛放置在35 cm刻度线处，物距u=50 cm-45 cm=5 cm，满足u2.C 由于用显微镜看到的是倒立的像，所以要把像移到视野中央时，最初时像在哪边就把载玻片往哪边移动，图甲像在左边，所以要向左移动载玻片。
3．B当u= 10 cm时，uu>f，成倒立、放大的实像，B正确；当u=35 cm时，u>2f，成倒立、缩小的实像，C错误；当物体从距凸透镜20 cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小，D错误。
4．D照相机的镜头相当于一个凸透镜，用照相机给景物照相时，物距u和镜头焦距f的关系是u> 2f，成的是一个倒立、缩小的实像，C错误，D正确；凸透镜成实像时，物近像远像变大，因此为拍摄到更大的像应将镜头靠近景物，为扩大拍摄范围应将镜头远离景物，A、B错误。故选D。
5.D物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当u>2f时光屏移动距离小于物体移动距离，当f③正确。根据光路可逆的特点，保持物体和光屏位置不变，移动凸透镜，可以在光屏上成一个倒立、放大的实像，同时物距刚好是原来的像距，像距刚好是原来的物距，所以④正确。故选D。
6.A由题意知凸透镜焦距为10 cm．由于光在折射时光路是可逆的，故乙、丙、丁三组数据正确。当物距等于焦距时，是不能成像的，故甲组数据明显是错误的。
7．答案(1)倒立、缩小的实像 (2)左
解析(1)由题图可知，物距大于像距，所以此时成倒立、缩小的实像；(2)成实像时，物远像近像变小，蜡烛向左移动，即物距增大，要在光屏上再次得到清晰的像，应将光屏向左移动。
8．答案(1)在光屏一侧透过凸透镜观察像 (2)近视眼
解析(1)由表格中的信息可知，当u=16.0 cm时，成倒立、等大的实像，则此时u= 2f，凸透镜的焦距为f=8.0 cm;第4次实验中，u= 6.0 cm9．答案投影仪 靠近
解析能在光屏上成像，成的一定是实像，由题图知，v>u，则此时在光屏上得到的是倒立、放大的实像，其应用是投影仪：再将蜡烛远离透镜，物距增大，所以像距减小，需要将光屏靠近凸透镜，才能在光屏上再次成一个清晰的像。
10.答案(1)会聚 11.0(2)像距 在通过向前和向后移动光屏观察像的位置时可能出现误差
解析 (1)凸透镜能够使平行于主光轴的光线会聚于焦点上，说明凸透镜对光有会聚作用；焦距是焦点到凸透镜光心的距离，观察题图可知该凸透镜的焦距为11.0 cm;(2)凸透镜成像的实验中，在确定物体和凸透镜位置后，物距也随之确定，而在移动光屏寻找清晰实像的过程中，主观性很强，光屏所处位置会因观察者的不同而不同，因此产生的测量误差也较大。
11．答案(2)咽 (3)接近
解析(2)口腔及鼻腔都与咽直接连在一起；(3)要使观察更加仔细，就要减小观察范围，相当于增大像，需要减小物距，因此要使内窥镜细管顶端接近患处。
12.答案(1)倒立、缩小的实像(2)照相机(3)40.0 B(4)仍然成像
解析(1)能在光屏上成像，成的一定是实像，再根据物距大于像距可知，光屏上的像为倒立、缩小的实像。
(2)凸透镜成倒立、缩小的实像的应用主要是照相机。
(3)由题图可知，物距u=50.0 cm-10.0 cm= 40.0 cm，因为所成的像是倒立、缩小的实像，则u> 2f，2f>v>f，即40 cm>2f，2f>30 cm>f，可得20 cm>f>15 cm。
(4)保持蜡烛与凸透镜的位置不变，撤去光屏，不影响成像。
13．答案(1)倒立、等大的实像 20.0 (2)物距小于焦距
解析(1)由题图可知，此时u=v= 40.0 cm．则u=2f，f=20.0 cm．此时成的是倒立、等大的实像；(2)透镜光心、蜡烛焰心和光屏中心三者高度相同，光具座也足够长，故无法在光屏上成像的原因是物距小于焦距，凸透镜成的是虚像，虚像不能被光屏承接。
1．答案(1)A (2)20 (3)增大
解析(1)为保证照相机体积小巧，所选择的照相机镜头焦距应较小，故应选择凸透镜A；(2)透镜的焦距f= 10 cm，2f=20 cm，照相机成倒立、缩小的实像，所以物距应大于2f，即大于20 cm;(3)在拍摄较远的物体后，再拍摄较近的物体，物距减小，像距将增大，所以应增大镜头到相机背板的距离。
2．答案(1)光屏 主光轴 (2)D (3)A (4)见解析
解析(1)进行“探究凸透镜成像规律”的实验时，在光具座上依次放蜡烛、凸透镜、光屏。若题图中A处放置蜡烛，则B处应放置凸透镜，C处应放置光屏；调整器材，使烛焰和光屏
的中心位于凸透镜的主光轴上，这样烛焰、凸透镜和光屏的中心大致在同一高度，像才能呈现在光屏的中心。(2)若凸透镜的焦距为10 cm，则烛焰距离凸透镜30 cm时，物距大于二倍焦距，所以凸透镜成倒立、缩小的实像，A错误：蜡烛燃烧变短时，烛焰在光屏上的像会上移，B错误；若烛焰朝着凸透镜方向前后不断晃动，物距不断变化，此时像距、像的大小也跟着变化，则光屏上不能观察到清晰的烛焰像，C错误；若烛焰在光屏上成缩小的像，则u>2f ,2f>v>f，故光屏到凸透镜的距离小于烛焰到凸透镜的距离，D正确。(3)当凸透镜的焦距相同，物距不同时，像的大小不可能相同，A错误；由实验4、5、6的数据可知，当物距相同时，凸透镜的焦距越大，像距越大．B正确；由实验4、5的数据可知，物距都为30 cm时，凸透镜焦距不同，但都成倒立、缩小的实像，C正确；由实验1、2、3的数据
可知，凸透镜的焦距相同，物距由12 cm增大到15 cm时，像距由60 cm减小到30 cm．则当凸透镜的焦距相同，且成放大的实像时，像距与物距之和随物距的增大而减小，D正确。
(4)因为蜡烛有一定的体积，把它放到焦点时，它有一部分会在一倍焦距和二倍焦距之间，所以能看到放大的像。
3．答案(1)实 大 远离 (2)D (3)手机镜头的焦距小，像距变化的范围小
解析(.1)照相机的镜头相当于一个凸透镜，凸透镜成像时，u>2f，成倒立、缩小的实像，镜头靠近人时，物距变小，像距变大，像会远离透镜，像会变大：(2)由表中数据可知，当物距u>0.50 m时，像距v几乎不变，像距接近焦距，故选D；(3)因为手机镜头的焦距小，通常拍摄时，物距都远大于2倍焦距，像距接近焦距，像距变化的范围小，这样远近不同的物体成像的位置相差不大，所以不用“调焦”。
