第19章 生活用电
复习和总结
R·九年级全一册

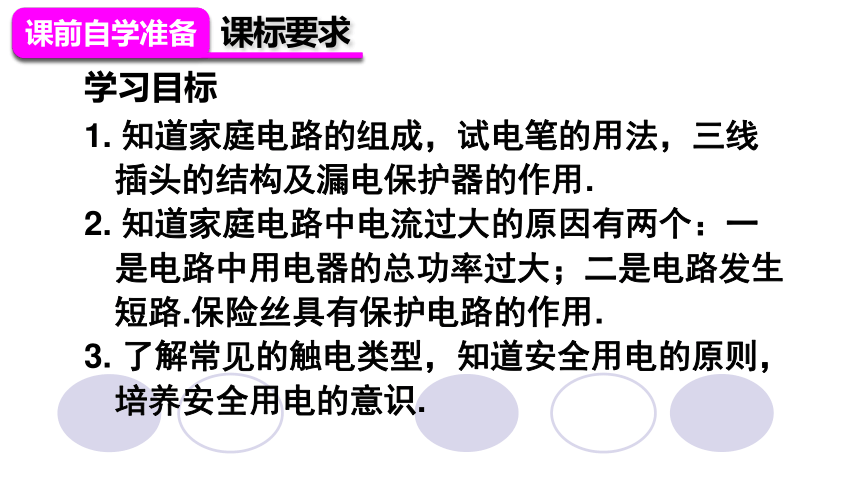

学习目标
1. 知道家庭电路的组成，试电笔的用法，三线插头的结构及漏电保护器的作用.
2. 知道家庭电路中电流过大的原因有两个：一是电路中用电器的总功率过大；二是电路发生短路.保险丝具有保护电路的作用.
3. 了解常见的触电类型，知道安全用电的原则，培养安全用电的意识.
课前自学准备
课标要求


课前自学准备

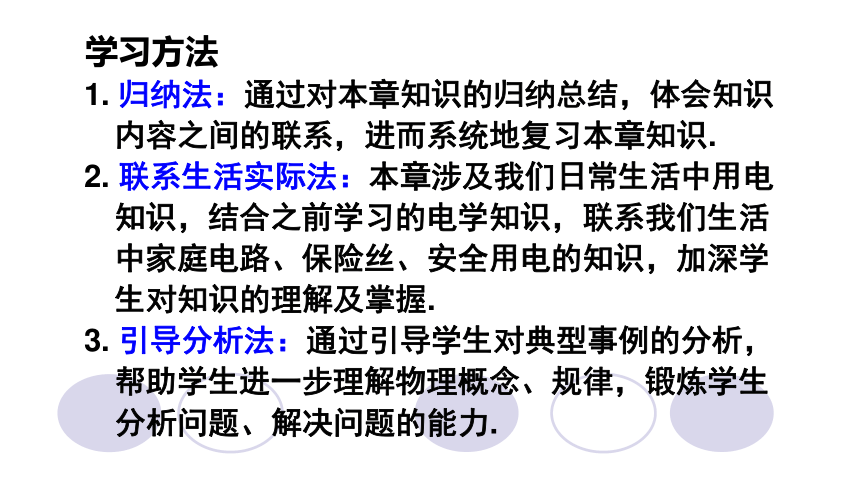

学习方法
1. 归纳法：通过对本章知识的归纳总结，体会知识内容之间的联系，进而系统地复习本章知识.
2. 联系生活实际法：本章涉及我们日常生活中用电知识，结合之前学习的电学知识，联系我们生活中家庭电路、保险丝、安全用电的知识，加深学生对知识的理解及掌握.
3. 引导分析法：通过引导学生对典型事例的分析，帮助学生进一步理解物理概念、规律，锻炼学生分析问题、解决问题的能力.
到铁人纪念馆参观学习心得体会范文
根据区委宣传部党支部学习计划安排,5月23日支部全体党员到铁人纪念馆参观学习,缅怀王铁人的事迹,学习王铁人的精神。近年来我到铁人纪念馆参观不下10次了,每一次都有不同的感受,每一次都激励我更加勤奋的工作,把王铁人爱党、爱国的情怀体现在干好本职工作上,为区委谱写争当全国资源型城市转型发展排头兵红岗新篇章的事业。
铁人精神是一种不断实现超越的奉献精神。王进喜在他47年的短暂生命历程里,以堂堂男儿血肉之躯,干出了很多既轰轰烈烈、可歌可泣、又平平凡凡的感人事迹,实现了由一个平常人到高尚人的无产主义者的蜕变。他那句“宁可少活20年,拼命也要拿下大油田”的豪言壮语,实现了由一名普通党员到优秀党员,模范党员的超越;实现了由一个普通干部到人民公仆,领导干部楷模的超越。学习铁人精神,就要求我们要做一个高尚的人,做一个奋斗的人,做一个勤于学习的人,时刻把党和人民的事业放在心上,用拼搏奋斗和勇于担当的优秀品质书写人生的答卷。
铁人精神是一种对党无限忠诚的高尚情操。在他的生命历程里,“一切成绩和荣誉都是党和人民的,我自己的小本本上只能记差距”,“讲成绩不要忘了党,讲荣誉不要忘

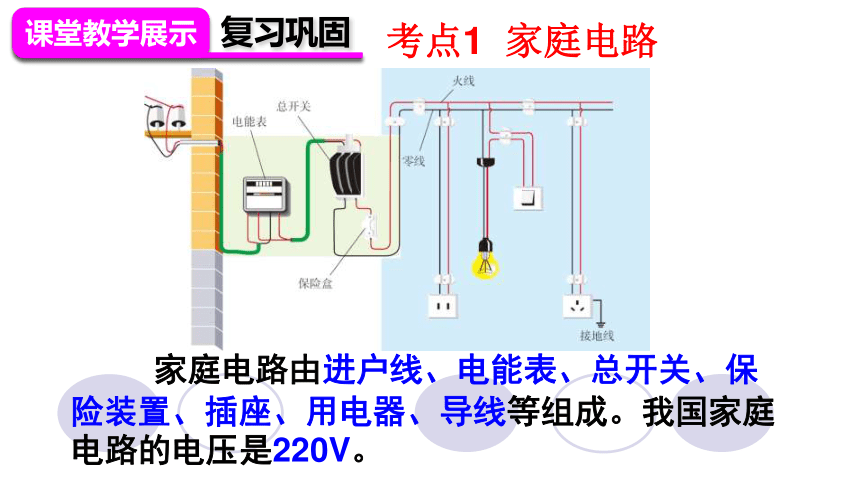

考点1 家庭电路
家庭电路由进户线、电能表、总开关、保险装置、插座、用电器、导线等组成。我国家庭电路的电压是220V。
课堂教学展示
复习巩固


课堂教学展示

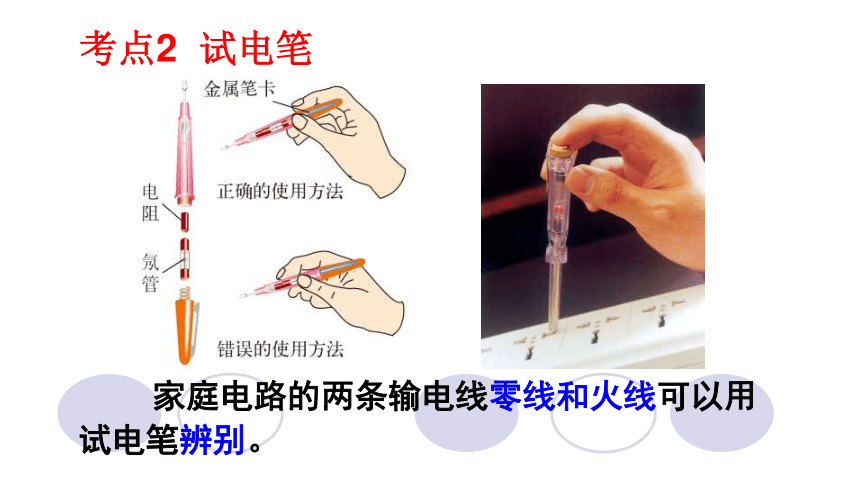

考点2 试电笔
家庭电路的两条输电线零线和火线可以用试电笔辨别。

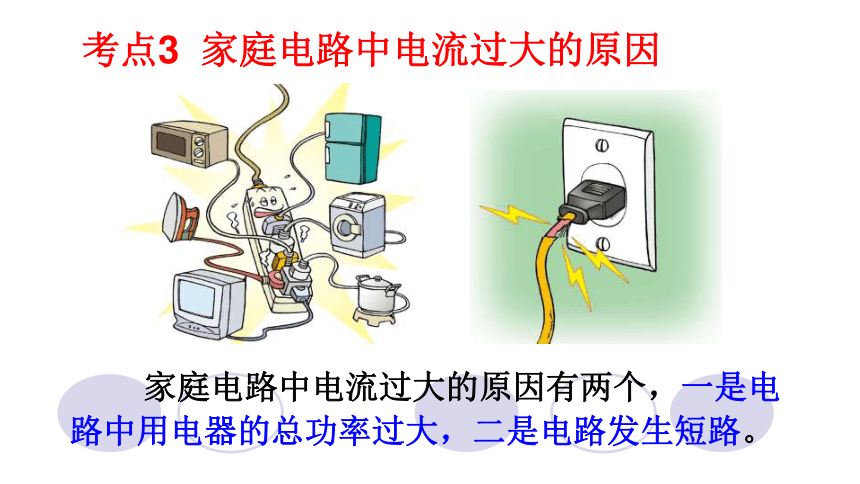

家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大，二是电路发生短路。
考点3 家庭电路中电流过大的原因

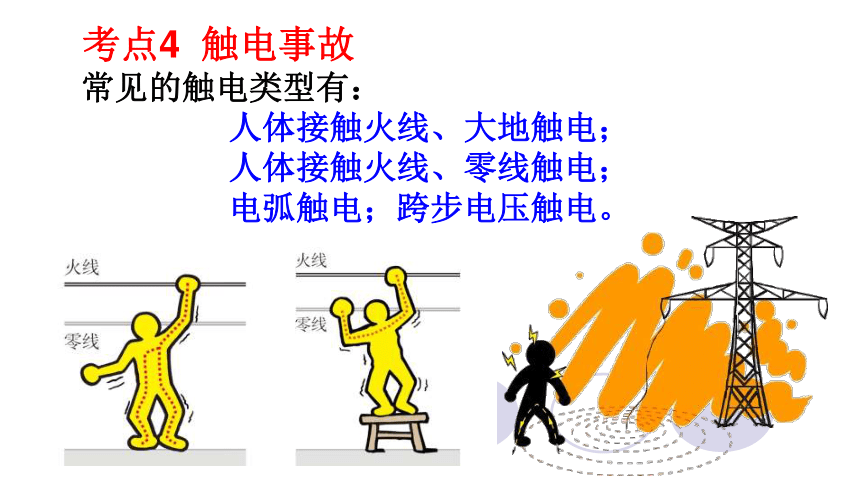

常见的触电类型有：
人体接触火线、大地触电；
人体接触火线、零线触电；
电弧触电；跨步电压触电。
考点4 触电事故
安全用电原则
不接触低压带电体，不靠近高压带电体。
更换灯泡、搬动电器前应断开电源开关。
不弄湿用电器，不损坏绝缘层。
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
考点5 安全用电
例1 如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光.造成这一现象的原因是（ ）




A.插座发生短路了 B.进户的火线断了
C.进户的零线断了 D.某盏电灯的灯丝断了
知识点1
家庭电路
C
课堂教学展示
典例精析


课堂教学展示
解析：若插座发生短路，会导致电路中的电
流急剧增大，保险丝要熔断，故A选项错误；进户线的火线断路，试电笔插进插座的两孔，氖管不会发光，试电笔必须接触到火线才可能发光，故B选项错误；进户的零线断路，不会导致保险丝烧断，但会影响灯泡的发光，同时插座的两个插孔都与火线接触，试电笔氖管都会发光，故C选项正确；各用电器之间是并联的，如果某一个灯的灯丝断路，不会影响其他用电器的正常工作，即其他的灯应会亮，故D选项错误.
例2 小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起，如甲图所示）安装在新房里.





乙图为从正面观察的部分接线示意图，请你帮他将图乙中的电路连接完整，使开关控制电灯，插座方便其他电器使用.



例3 如图所示是试电笔的构造示意图.请说明图中各部分的名称，a：______，b：______；图中甲、乙、丙三种试电笔的握法中，_____是错误的.
知识点2
试电笔
电阻
氖管
甲
例4 小军同学在学习了电路和安全用电的有关知识后，对家里的用电器及用电情况进行了全面的调查，调查记录如下表.
知识点3
家庭电路中电流过大的原因
（1）星期天中午，小军用电饭煲煮饭的同时，观看电视新闻，为了节约能源，只开了厨房里的一盏灯，恰巧电冰箱正在工作.求这时小军家的家庭电路中的总电流是多大？
解：（1）此时电路中总功率为P = 800W + 100W + 40W + 160W = 1100W，
由 P = UI 得
（2）小军的父母想在现有的电路上再安装一台1500W的空调机，请通过计算说明是否可行？
解：（2）家中已有用电器总功率为
P0= 15×40W+100W+200W+160W+800W+ 120W=1980W，
如果再安装一台1500W的空调机，
则总功率P总 = 1980W+1500W = 3480W，
家中电能表允许最大接入功率为P最大 =UI最大 =220V×20A= 4400W，
4400W＞3480W，所以可以使用.
例5 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”.他将一盏普通白炽灯泡接到两道线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示.其助手用试电笔分别测试A、B及“法师”的皮肤，发现试电笔的氖管都发光.对此表演的合理解释是（ ）
A.“法师”有特异功能，确实不怕电
B.“法师”的两手均戴有特制绝缘手套
C.在人、灯交替过程中，助手将零线断开了
D.在人、灯交替过程中，助手将火线断开了
知识点4
触电事故
C
例6 图中是一些人在生活用电中的几种做法，其中正确的是（ ）
知识点5
安全用电
B
课堂教学展示
教学板书


课堂教学展示
