第二节 模型或原型的制作
一、原型与模型
1、原型
原型（prototype）通常是第一个能全面反映产品功能的形体，它广泛应用于新产品的开发中，有时原型就是最终产品。
原型的作用
（1）有利于对设计方案的实现效果进行评估。
（2）有利于实现对于大规模生产的生产技术与成本的估算。
既然原型具有许多作用和优点，那么是不是所有的产品都是直接制备原型的呢？
大东方号
《大东方号》集中了当时世界上最先进的各种动力设备，邀请了著名的造船专家，想制造一艘世界上最大、航速最快的远洋轮船，但最后失败了。
大东方号
其失败的原因是一次的完成图纸设计后就直接施工制造的《大东方号》轮船，虽然集中了当时造船技术的精华，但还是造成了动力设备与庞大船体的动力需要不匹配。
从《大东方号》事件我们不难看出有时直接制作原型是不行的。
在很多情况下，模型是很好的替代品。接下来我们就来学习有关模型的知识。

模型（model）

是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。

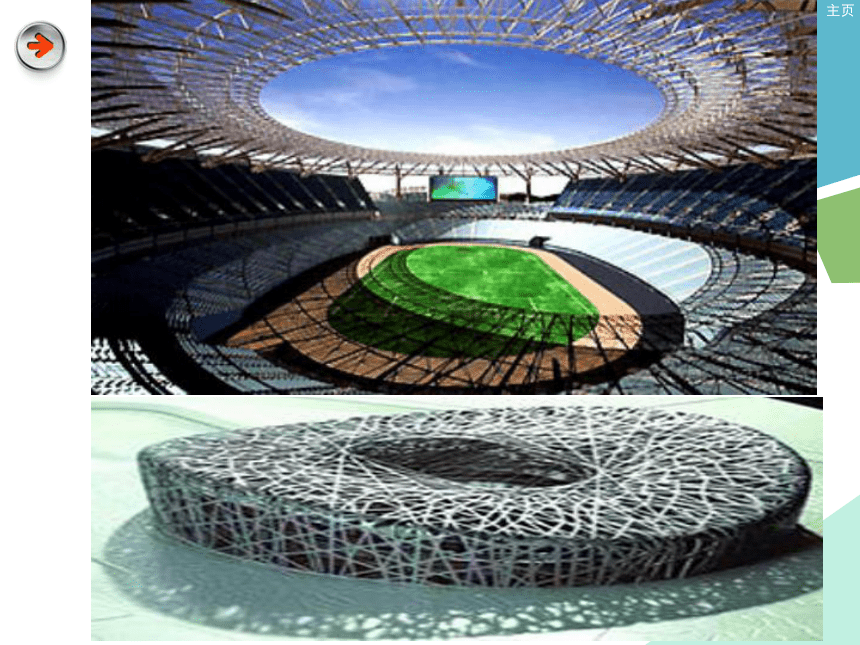

2008北京奥运会主会场和模型
神舟十号
同学们能列举生活中有哪些模型吗？

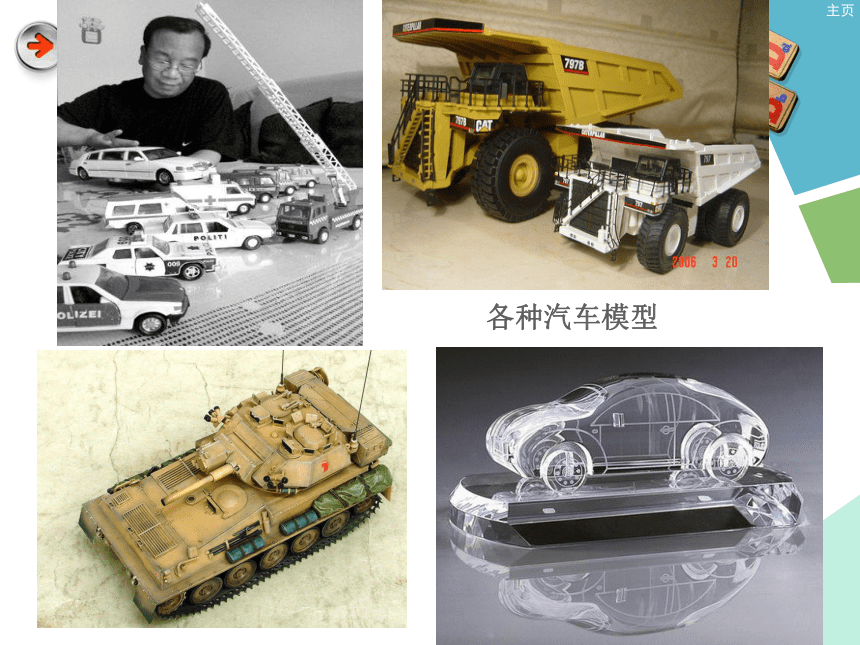

各种汽车模型

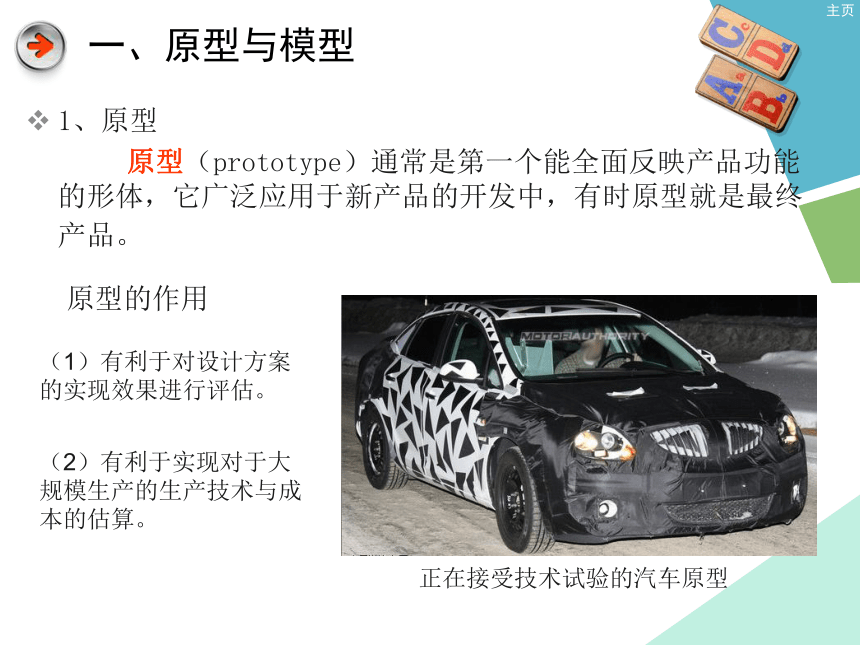

法拉利汽车原型在接受各种测试
那么具体来说模型在设计过程中能起到什么作用呢？
模型的功能
（1）模型能帮助分析设计的可行性
（2）模型能用来交流并检验设计思想，反映最终产品的形象和品质感。
概念模型
概念模型用概括的手法表示产品的造型风格、布局安排、人机关系等，从整体上表现产品造型的整体概念。
结构模型
为了研究产品造型与结构的关系，清晰地表达产品的结构尺寸和连接方法，并进行结构强度试验而制作的模型。
功能模型
顾名思义主要用于研究产品的各种性能以及人机关系，同时也用作分析、检查设计对象各部分组件尺寸与机体的相互配合关系等。
展示模型
采用真实材料，用准确的尺寸，做成与实际产品几乎一致的模型或按一定比例缩放的模型，作为产品的样品进行展示，以便提供实体形象。另外通过展示模型可以直接向设计委托方征求意见，为审核方案提供实物依据。
1、制作准备
按照设计图纸准备材料。
根据材料特性与现有工具设备条件选择材料的加工工艺。
对材料进行零件加工。
将零件组装成部件，在将部件组装成产品
根据需要进行表面涂饰
二、模型制作的过程
2、制定制作实施计划应注意的问题

确定材料的加工方法

考虑什么样的加工时序最有效最经济

在制作工程中，注意健康与安全

3、实施制作

零件加工

产品装配

表面涂饰
汽车1:1模型制作
方案构思
制定设计方案（技术图纸）
选择材料和加工方法
模型制作1：各零件\部件加工
产品的装配
表面涂饰 完美收工
模型制作
知道了模型的制作步骤，接下来进行一些简单模型的制作训练吧。


让你们的手动起来吧！
小结

一、原型与模型
1.原型（prototype）通常是第一个能全面反映产品功能的形体，它广泛应用于新产品的开发中，有时原型就是最终产品。
2.原型的作用
3.模型
4.模型的功能：
（1）模型使设计对象具体化。
（2）模型帮助分析设计的可能性。
二、模型的分类
1．草模（汽车草模图片） 2．概念模型 3．结构模型 4．功能模型 5．展示模型
三、模型的制作
