高中通用技术必修2__“1.2《结构的强度》课件（16张幻灯片）

(共16张PPT)

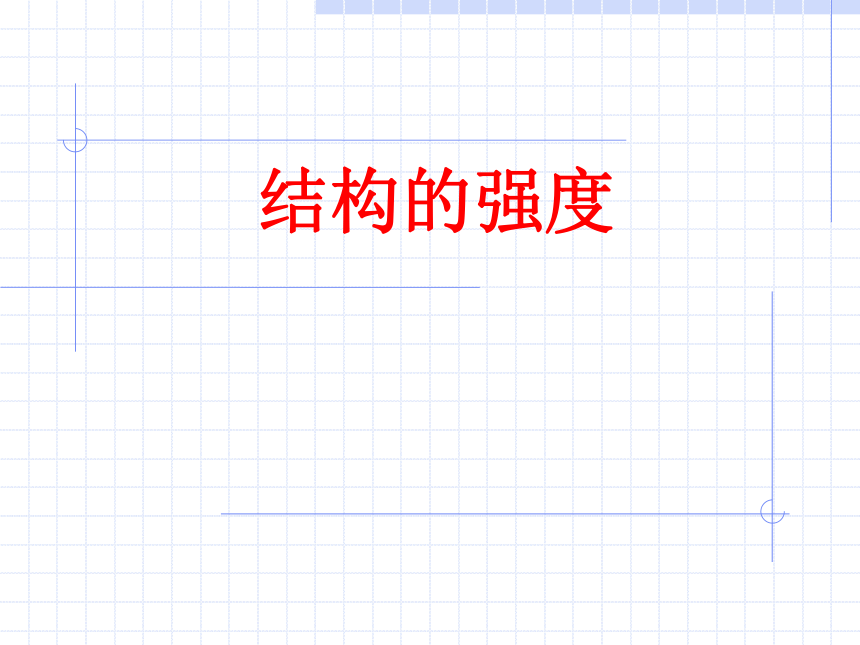

结构的强度

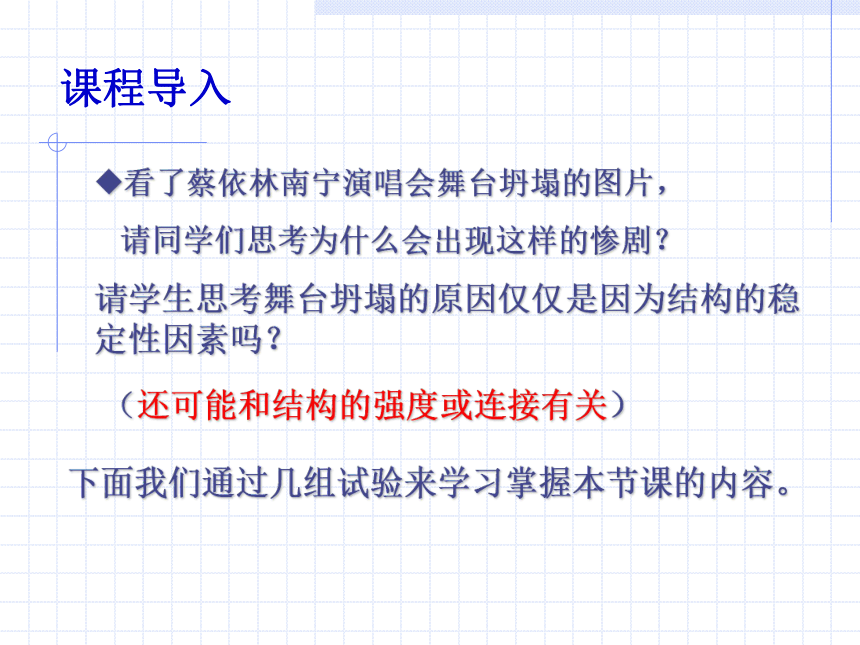

课程导入
看了蔡依林南宁演唱会舞台坍塌的图片，
请同学们思考为什么会出现这样的惨剧？
课程导入
请学生思考舞台坍塌的原因仅仅是因为结构的稳定性因素吗？
（还可能和结构的强度或连接有关）
下面我们通过几组试验来学习掌握本节课的内容。
试验一
请同学们折一根筷子，然后体会用力大小和观察筷子发生形变情况。
请同学们参考P13内力和强度的概念
试验二
各小组用力折一根筷子和用力折五根筷子，体会一下让筷子发生形变时所用力的大小。

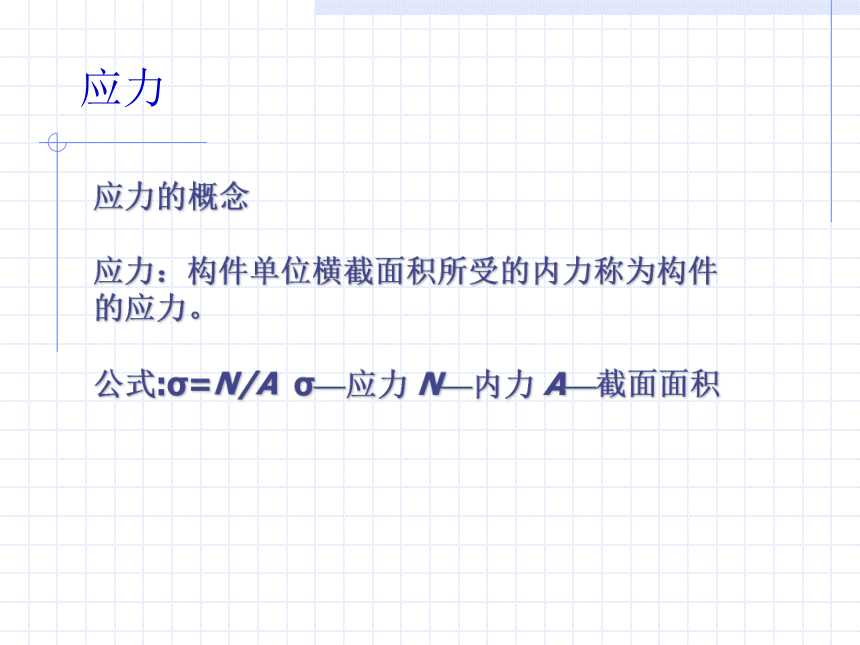

应力
应力的概念
应力：构件单位横截面积所受的内力称为构件的应力。
公式:σ=N/A σ—应力 N—内力 A—截面面积

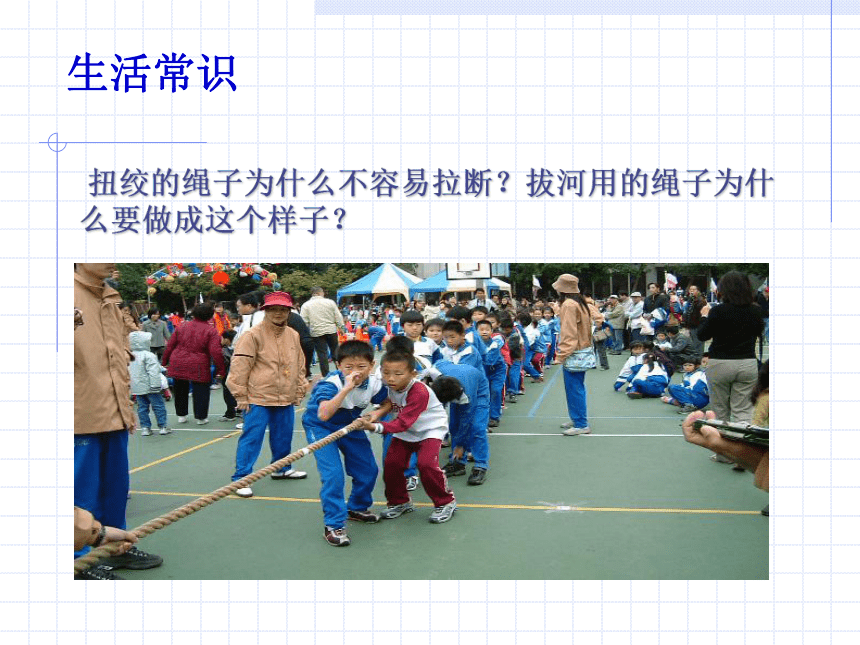

生活常识
?扭绞的绳子为什么不容易拉断？拔河用的绳子为什么要做成这个样子？
试验三
请每小组学生折竹筷和铁棒，感受用力大小及形变情况
结构强度与材料也有关系
生活常识
应用拓展
1、根据混凝土梁受荷载的情况，讨论混凝土梁所存在的弱点。
2、解释混凝土梁加入钢筋后是如何克服混凝土梁的弱点的。
3、如果在建筑物建造过程中，钢筋混凝土梁未按照设计要求放置规定的钢筋数目，钢筋混凝土梁在受到规定的荷载下将会发生什么情况？
试验四
在高度相同相隔10厘米的两摞书上分别放（1）一张A4纸，放钩码；（2）A4纸纸卷成纸筒，放钩码若干；（3）折叠成瓦楞状A4纸上放钩码若干，观察三者的实验结果。
探究结构的强度与材料本身形状的关系。
结构的强度与材料本身的形状有关
生活中的应用
评价总结
通过以上几组试验，对每个小组的试验过程进行评价，然后请各小组选派一个成员谈谈本节课的技术试验的感受及收获。
我们得出“结构的强度不仅与材料有关，而且与所用材料本身的形状有关” 。
结构的强度还受构件之间的连接方式的影响。舞台构件的连接也可能是造成坍塌的主要原因，同学课外可以预习下一节的内容：《结构的连接》。
板书内容
一、结构的强度：
结构具有的抵抗被外力破坏的能力。
二、影响结构强度的主要因素：
1.材料
2.形状
