结构的强度和稳定性
知识回顾
1.什么是结构?
从力学的角度：结构是指可承受一定应力的架构形态，它可以抵抗能引起形状和大小改变的力。
结构的功能本质：为了承受力，抵抗变形
2.结构的本质是什么?
结构是指物体的各组成部分之间的搭配和排列
小试验
当这些物体受到外力作用时，原有的平衡状态被打破导致的
这是一种我们生活中的现象，在没吹它时它是稳定的，后来它为什么会翻倒呢？

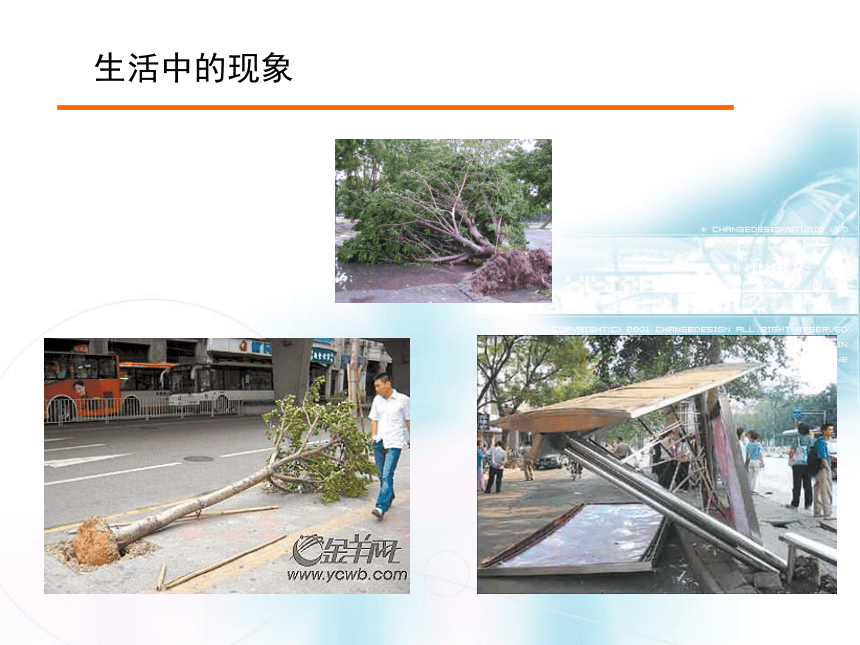

生活中的现象
什么是结构的稳定性呢？
结构的稳定性是指结构在负载的作用下维持其原有平衡状态的能力。

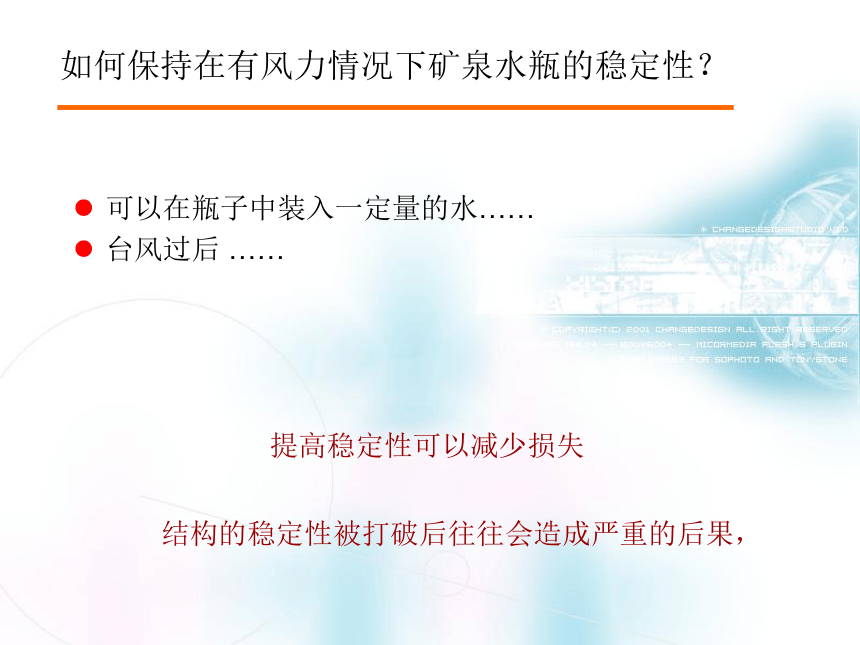

如何保持在有风力情况下矿泉水瓶的稳定性？
可以在瓶子中装入一定量的水……
台风过后 ……
提高稳定性可以减少损失
结构的稳定性被打破后往往会造成严重的后果，

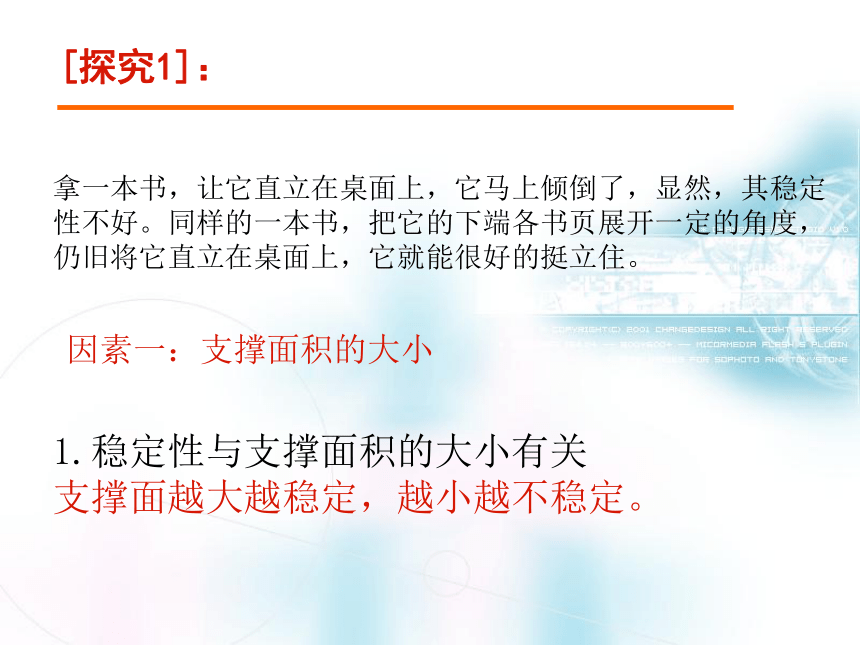

[探究1]：
拿一本书，让它直立在桌面上，它马上倾倒了，显然，其稳定性不好。同样的一本书，把它的下端各书页展开一定的角度，仍旧将它直立在桌面上，它就能很好的挺立住。
因素一：支撑面积的大小
1.稳定性与支撑面积的大小有关
支撑面越大越稳定，越小越不稳定。
A.落地电风扇或者宾馆里的落地灯，它们都有一个比较大的底座
结构的底座，结构与地面接触所形成的支撑面大,稳定 。

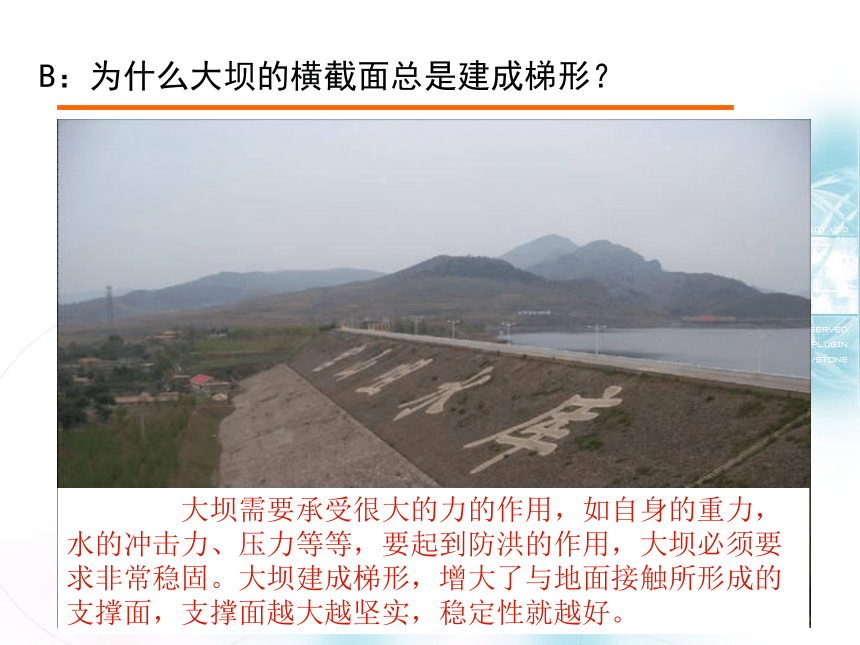

B：为什么大坝的横截面总是建成梯形？
大坝需要承受很大的力的作用，如自身的重力，水的冲击力、压力等等，要起到防洪的作用，大坝必须要求非常稳固。大坝建成梯形，增大了与地面接触所形成的支撑面，支撑面越大越坚实，稳定性就越好。

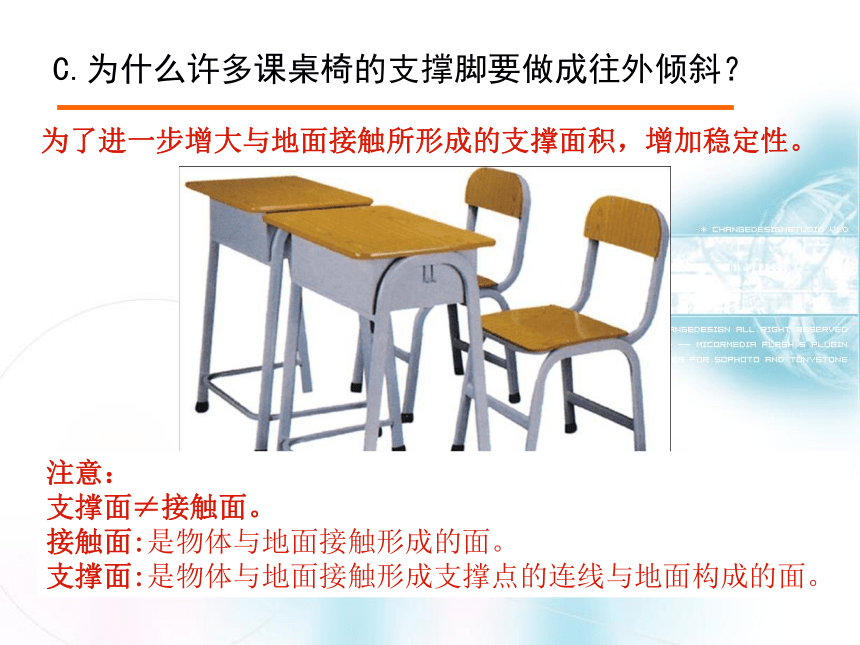

C.为什么许多课桌椅的支撑脚要做成往外倾斜？
为了进一步增大与地面接触所形成的支撑面积，增加稳定性。
注意：
支撑面≠接触面。
接触面:是物体与地面接触形成的面。
支撑面:是物体与地面接触形成支撑点的连线与地面构成的面。
增大与地面接触所形成的支撑面积，增加稳定性

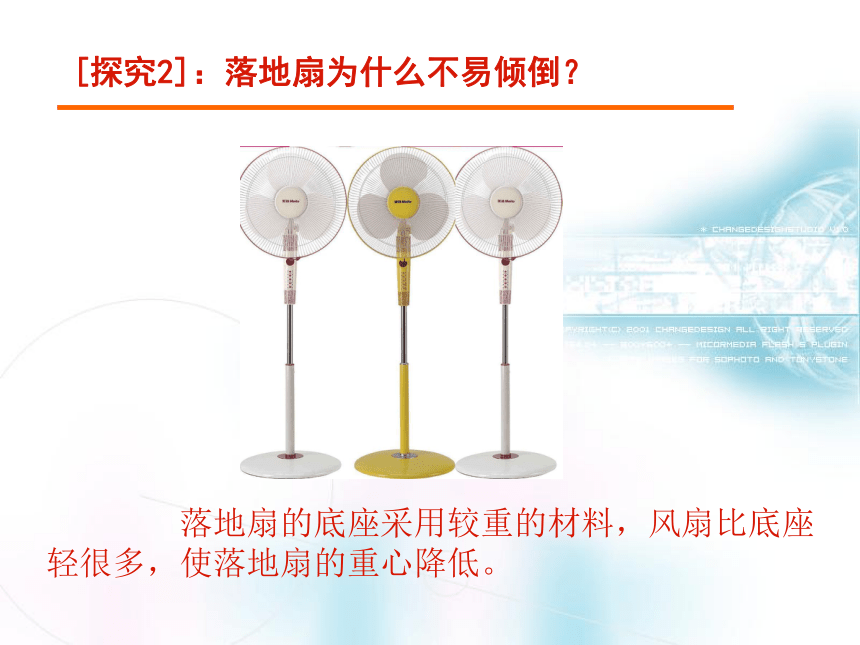

[探究2]：落地扇为什么不易倾倒？
落地扇的底座采用较重的材料，风扇比底座轻很多，使落地扇的重心降低。
2．结构的稳定性与重心位置有关。
物体重心越低，越稳定。
因素二：重心位置
A.不倒翁为什么不倒？如果在它脖子上挂上一定数量的铁环，它还会不倒吗？
不倒翁的重心很低，就在它与地面的接触点上，所以不倒，如果往它的脖子挂上铁环，它的重心位置升高了，当铁环达到一定数量时，不倒翁就不再是不倒翁了。重心的高低影响结构的稳定性。重心越低,稳定性越好;重心越高,稳定性越差。
B.以前的农作物个子高，遭遇暴风骤雨容易倾覆，造成减产；现在的农作物普遍个子矮。就是利用了重心低结构稳定的原理
它从1174年始建，1350年竣工，经历了176年。但由于塔身过重，地质松软，因此塔身仍以每年1．25毫米的速度向南倾斜。到1999年1月，塔顶比中轴线偏斜已达4．8米。意大利当局为了拯救斜塔，已向全世界广泛征求保护方案，同时在塔的北侧加压了830吨的铅块，并在塔身的三分之一处加了一圈铜缆，向北牵拉固定。不过斜有斜的好处，每天为“斜”而来的参观者多达10余万人，扔下大把大把的银子。如果它是一座正塔，比萨就不会有今天的风光，也就不会有这么多便宜可占了。
辽宁瑞州古塔，现存塔身高10米，塔身向东北方向倾斜12度，塔尖水平位移1.7米。该塔建成之后虽几经地震与洪水破坏，却始终斜而不倒，堪称奇迹。
小资料：中国的斜塔
苏州的虎丘塔
虎丘塔高47.7米，比意大利比萨斜塔矮6米；塔尖偏离中心2.34米，是比萨塔的一半；虎丘塔建于961年，比比萨塔早完工390年。因为地基不牢，重6000吨的塔便倾向土堆的一边。
小资料：中国的斜塔
3、结构的稳定性与它的几何形状有关。
A、A字形梯为什么载人时能够保持稳定？如果没有梯子中间的拉杆将会怎么样？
一般情况下，梯子打开的时候，梯面与地面组成三角形，梯子本身就能站得稳。当连接两个梯面的横杆拉直时，两个梯面的上半部分就与横杆构成了稳定的三角形，这就进一步加强了梯子的稳定性，保证梯子能承受人体的压力。如果没有梯子中间的拉杆，载人时就不能保持稳定。
因为三角支架与地面有三个接触点，形成的三角形结构使照相机的支撑架更容易稳定。
B、照相机的支撑架为什么常使用三脚架而不用其他形状？
因素三：
结构的稳定性与它的几何形状有关。
建筑中广泛运用了三角形的稳定性。房子、桥梁的桁架大多都是由多个三角形构成的；钢架结构的十字梁同样是运用这一原理，在四边形的框架中用两条杆件作对角线，形成多个三角形，既节省了材料，减轻了结构的质量，又有效地加强了结构的强度和稳定性。十字钢梁也是建筑中常用的构件，如在高压输电的铁塔、悬索桥的塔架，以及摩天大楼钢架结构中都被普遍地采用。
补充（三角形稳定性的应用）：
静止状态的单车如何保持稳定
[案例分析]：
（1）双腿支撑
（2）单腿支撑
不稳定的结构应用：
１.倒置的啤酒瓶可以预报地震。
２.在打水的桶口边挂一重物，在水面时能自动翻倒打水。
练习:
(2)货物应尽量放在船舱里还是甲板上？为什么？
要提高这种篮球架的稳定性可以怎么做？
在篮球底座上加些比较重的石板之类的重物。是为了使篮球架的重心向后偏移，重心所在点的垂线落在结构底面的范围内，达到结构稳定的基本条件。
还有什么方法吗？
可以增大底座与地面的接触面，这样也可以使重心所在点的垂线落在结构底面的范围内。??
但我们在日常生活中没有发现这样做的，为什么呢？
结构的强度
这条板凳、这个防盗网的强度是怎样的，也就是指它受到外力作用的情况下，它不被外力破坏的能力如何。
结构具有的抵抗被外力破坏的能力。
所以说结构的强度是指：
我们知道稳定性是研究物体的保持平衡状态的能力，强度是研究不被外力破坏的能力。例如我们刚才举的椅子的例子，椅子能够承受人的重力这是一个强度问题，那么椅子会不会左右晃动，摇摆，那就是一个稳定性问题了。
强度与稳定性的联系与区别：
根据你的生活经验填写下表：
马上行动：
竹竿比脆性塑料杆能挂更多的重物而不会断裂
不同材料的抗拉性能不同
中间有焊接缝的钢管受到撞击时容易损坏
因为有连接点
事件 结果 原因
分别在一根竹竿和一根同样尺寸的脆性塑料杆上不断加挂相同质量的重物
沿着垂直于重心线的方向撞击一根完整的钢管与用同样的方法撞击一根中间有焊接缝的钢管
应力和强度的关系：
这只是我们一个笼统的说法，我们如何来衡量一件东西的强度呢?那就要用到应力的知识。
内力
外力
内力
P
N
外力是使构件发生变形的同时，构件内部分子之间随之产生一种抵抗变形的抵抗力，称为内力。
1.影响结构强度的主要因素
吊兰支撑使用的三角形支架结构，而不使用由一根直杆挑起的结构。从材料方面考虑，吊兰的三角形支架使用的是钢管而不是木条或塑料，钢管抗拉力性能好。从连接方式考虑，吊兰的三角形支架的构件是焊接而不是捆缚，这种连接方式更牢固。
1.影响结构强度的几个主要因素
结构的形状
使用的材料
构件之间的连接方式
结构外部形状

结构的构件截面形状
铰连接

刚连接
(1)结构的形状:
A.不同横截面形状的构件所能承受力的程度是不一样的。
注意：
结构的形状对强度的影响有两点，一是结构的外部形状，二是结构的构件截面形状。
C.相同材料，相同截面积，不同截面形状的构件强度不同。
B.结构的外形相同，构件的截面不同，其强度不一样
（空心和实心圆柱）。
(1)结构的形状:
“工”字形横梁被广泛应用
D.三角形形状:
三角形是框架结构中最基本的形状之一,它结实、稳定、所用材料最少。
在长方形或六边形的框架中间，加上支撑构件，构成三角形，就可以大大增加它的牢固程度。
(2)材料
形状相同，材料不同，强度就不同
①结构的强度与材料有关
(2)材料
桥梁三大基本类型
②混凝土材料。
使用钢筋混凝土结构的好处是什么？
混凝土抗压性能较好，而抗拉能力就比钢筋要小得多。因此在制造时可在梁的受拉区放置钢筋，组成钢筋混凝土梁，在这种梁中，钢筋受拉，混凝土受压，它们合理组成一个整体，共同承担载荷的作用。
（3）构件之间的连接方式：
结构的连接是指通过一定的连接物将构件组成整体结构。
结构构建的连接通常有以下两类：

铰连接 刚连接
不同的连接方式，受力传递方式和效果不一样
铰连接：被连接的构件在连接处不能相对移动，但可以相对转动，具体有松螺栓、松铆等。
刚连接：被连接的构件在连接处不能相对移动，也不能相对转动，具体有榫接、胶接、焊接等。
胶接
榫接
结构对事物的功能和作用产生着直接的影响，结构的改变可能导致功能的改变
多功能起子
（三）结构与功能:
小结
一、结构的稳定性
影响结构稳定性的三个因素：重心位置、支撑面积的大小、结构的形状
二、结构的强度
影响结构强度的三因素： 结构的形状、 结构的材料、 连接
三、结构与功能
