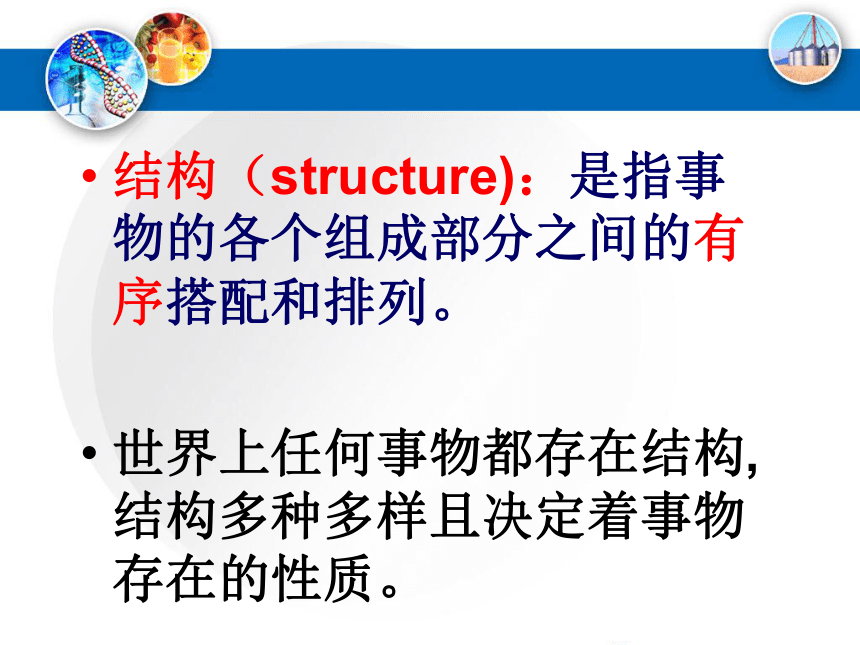

结构（structure)：是指事物的各个组成部分之间的有序搭配和排列。

世界上任何事物都存在结构,结构多种多样且决定着事物存在的性质。
苍耳子 　植物形态　一年生草本，三角状卵形，先端锐尖，基部心形。边缘有缺刻或3～5浅裂，有不规则粗锯齿，两面有粗毛；头状花序顶生或腋生，雌雄同株，雄花序在上，球形，花冠筒状，5齿裂；雌花序在下，卵圆形，外面有钩刺和短毛。花期7～10月，果期8～11月。 生于荒地、山坡等干燥向阳处。分布于全国各地。?
案例1
与尼龙搭扣
大自然的启示
鹰眼
与导弹跟踪系统

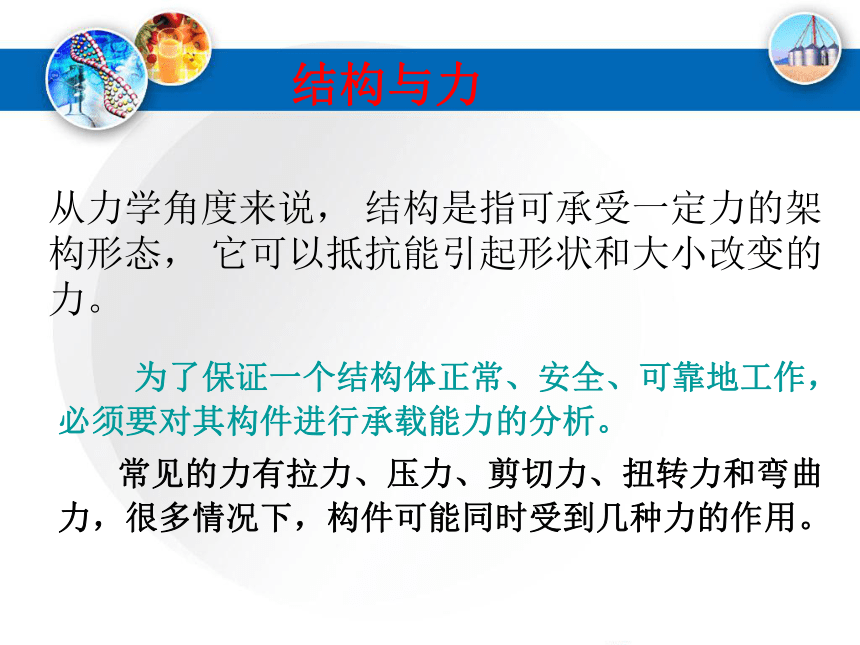

从力学角度来说， 结构是指可承受一定力的架构形态， 它可以抵抗能引起形状和大小改变的力。
为了保证一个结构体正常、安全、可靠地工作，必须要对其构件进行承载能力的分析。
常见的力有拉力、压力、剪切力、扭转力和弯曲力，很多情况下，构件可能同时受到几种力的作用。
结构与力

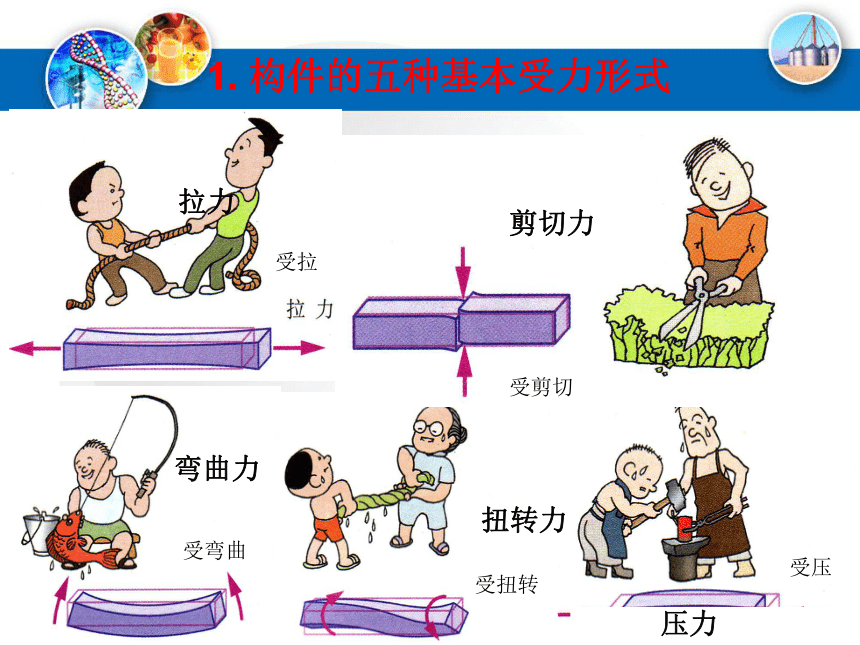

1. 构件的五种基本受力形式
受拉
受剪切
受弯曲
受扭转
受压
拉力
压力
扭转力
弯曲力
剪切力
马上行动：
荷载作用传到梁上，梁受力变形趋势如图。

什么办法可以防止梁过分弯曲？
如：梁必须是混泥土底部含有加固钢筋，混泥土擅长抗压力，而钢筋擅长抗拉力，他们共同形成了非常牢固的结构
受拉力一侧加上钢筋
实体结构
框架结构
壳体结构
2、结构的类型　　　
实体结构
结构体是实心的。
受力情况：外力分布在整个体积中。
举例：实心墙、实心柱、实心球、大坝。
框架结构：由细长的构体组成。
支撑空间而不充满空间。
可以承受压力和拉力
壳体结构
受力特点：外力作用在结构体的表面上。特别是当顶部受到压力时，它能将力均匀扩散。
　　练习：当出现交通事故时，摩托车手的头盔是如何避免外力对头骨的撞击的？
　　参考：摩托车手头盔的某一部位受到一个大的撞击力，由于头盔的壳体结构，使得所受力迅速分布到其表面，形成整个头盔表面均匀受力，而不是某一点受很大的力……
　
如图所示，某村庄旁边的小河上原有一座限重1.5吨的简易梁式桥。桥下的河水较浅，不能通航。现在由于经济的发展．运输量有了极大的增加．必须使桥梁的承重能力加以提高。但是又不能把桥拆掉后重新再建．因为这是该村唯一的公路桥。那么我们应该如何进行改进，设计出符合要求的桥梁结构呢?请同学们设计出3种以上的改良方案。
3、技术分析:
你能帮帮我吗？
选择合适的材料制作斜拉索，并在桥两侧安装足够强度的立柱。
由于小河不能通航，所以可以增加一个或几个桥墩来加大承重。
在桥面下增加拱形结构，在不影响桥面通行的情况下，可以增加桥梁的承重。
在桥的两侧增加钢制的三角形桁架结构。
