高中通用技术必修2__“1.2探究结构---结构的稳定性”课件（24张幻灯片）

(共24张PPT)
广告牌的倒塌

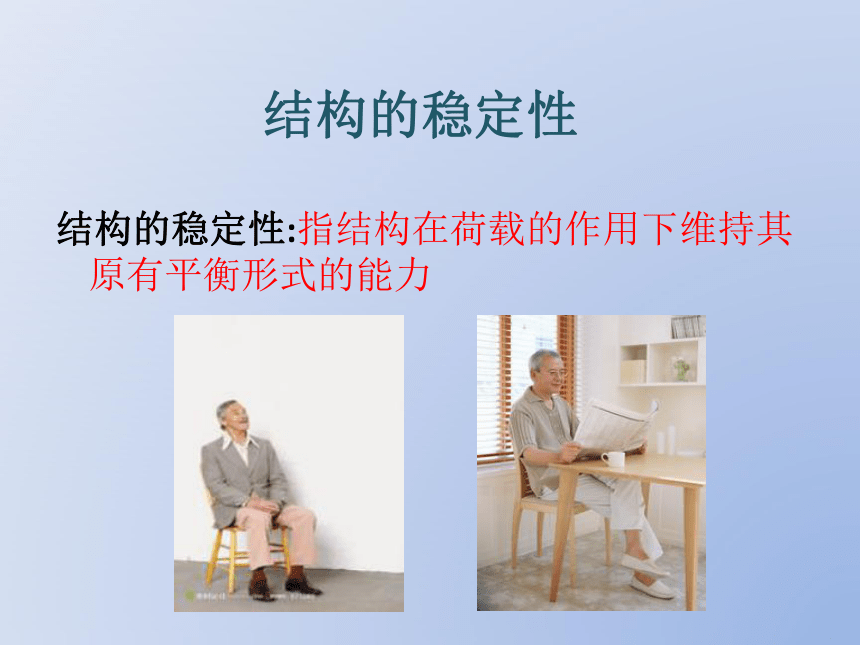

结构的稳定性
结构的稳定性:指结构在荷载的作用下维持其原有平衡形式的能力

探究一、怎样让一张纸在桌上立起来？
怎样让一本书在桌上立起来？

影响结构的主要因素
影响结构的主要因素
因素一、结构的几何形状
整体几何结构必须科学合理
三角形结构的广泛运用

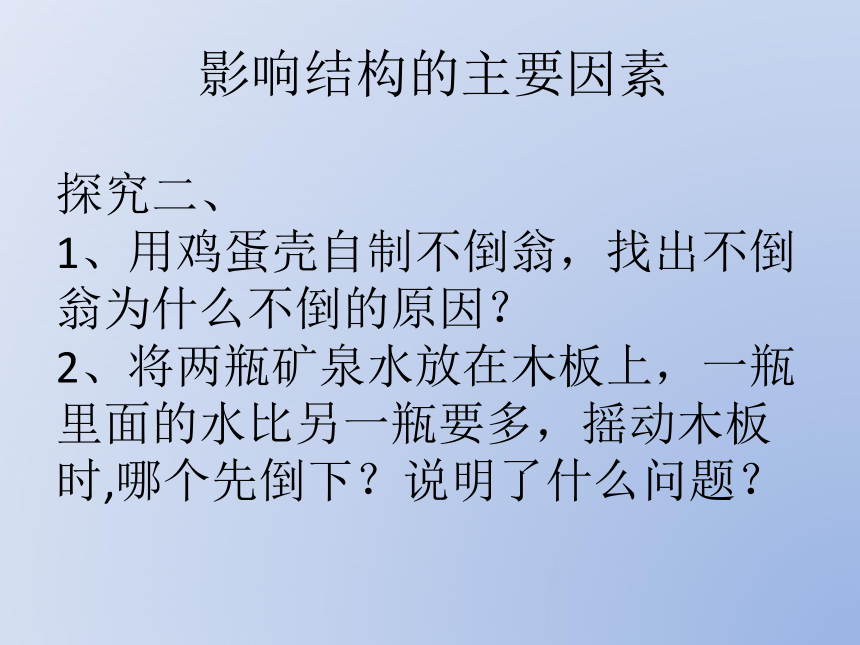

探究二、
1、用鸡蛋壳自制不倒翁，找出不倒翁为什么不倒的原因？
2、将两瓶矿泉水放在木板上，一瓶里面的水比另一瓶要多，摇动木板时,哪个先倒下？说明了什么问题？

影响结构的主要因素
影响结构的主要因素

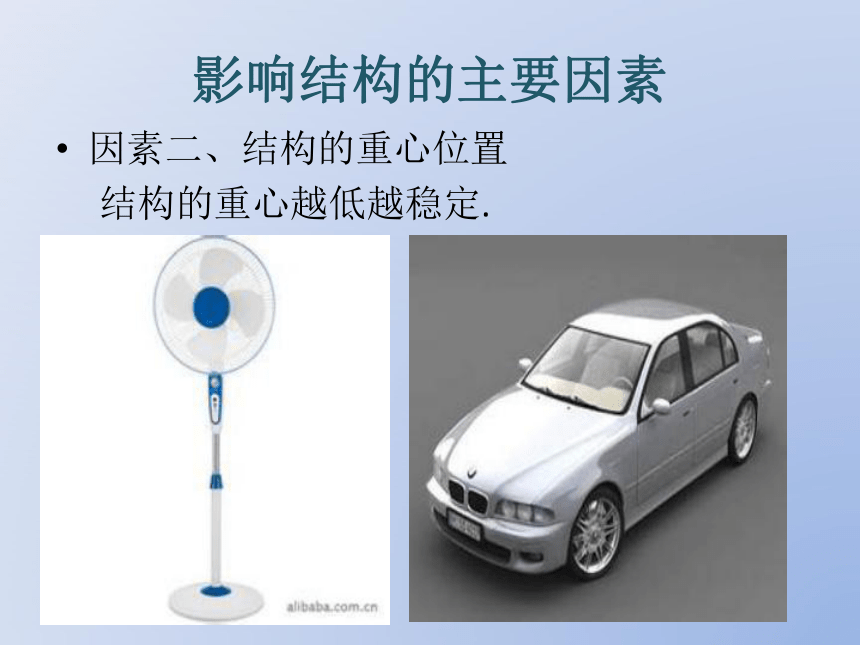

因素二、结构的重心位置
结构的重心越低越稳定.

比萨斜塔
归龙斜塔
重心落在底面积内
探究三、
1、一张纸为什么能够平放，而不能笔直竖放？
2、将两瓶矿泉水放在木板上,正放和倒放,当摇动木板时,哪个先倒下?说明了什么问题？

影响结构的主要因素
影响结构的主要因素
因素三、结构的支撑面积的大小
结构的支撑面越大越稳定

?知识拓展
人们又利用不稳定的结构实现某些功能：
1、倒置的啤酒瓶可以预报地震
2、地动仪

?知识拓展
3、运动员跨栏用到的栏杆 ?
回顾经典
知识巩固
在2008年北京奥运会比赛场馆的建设过程中结构的稳定性至关重要，下面不是响结
构稳定性的因素是：（　 ）
A、建筑物重心位置的高低???????
B、建筑物的结构形状???
C、建筑物与地面支撑面积的大小?
D、建筑物的颜色
D
知识巩固
家用落地风扇的底座一般做得比较重，这是为了（?? ）。
A、增加风扇的强度??
B、增加电风扇的稳定性??
C、安装电线的需要?
D、更加美观
B
知识巩固
可以用受力结构的稳定性来解释的事实是(???? )
?A 、拔河的绳子断裂????????????????
B、 广告牌被台风吹倒
?C、 鸡蛋在某种情况下可以承受很大的外力
?D、 耳机与电脑主机的插口接触不良，听不到音乐
B
知识巩固
下列哪种物体利用了重心位置低来保持稳定（ ???? ）。
A、三脚架???? B、A字形梯???
C、不倒翁??? D、大坝
C
课后小结
影响结构的主要因素：
结构的几何形状
结构的重心位置
结构的支撑面积的大小
课后作业
做练习题
