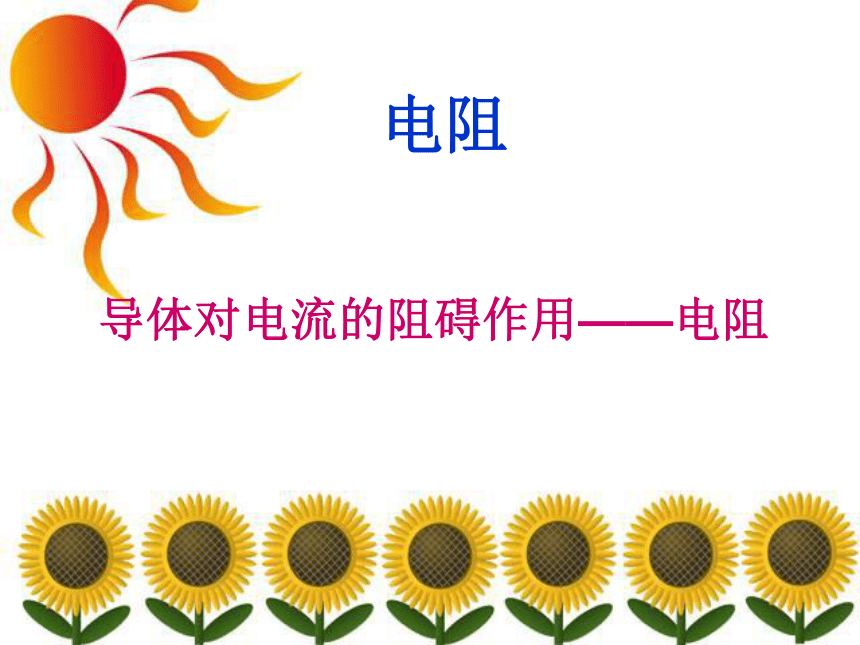

电阻
导体对电流的阻碍作用——电阻

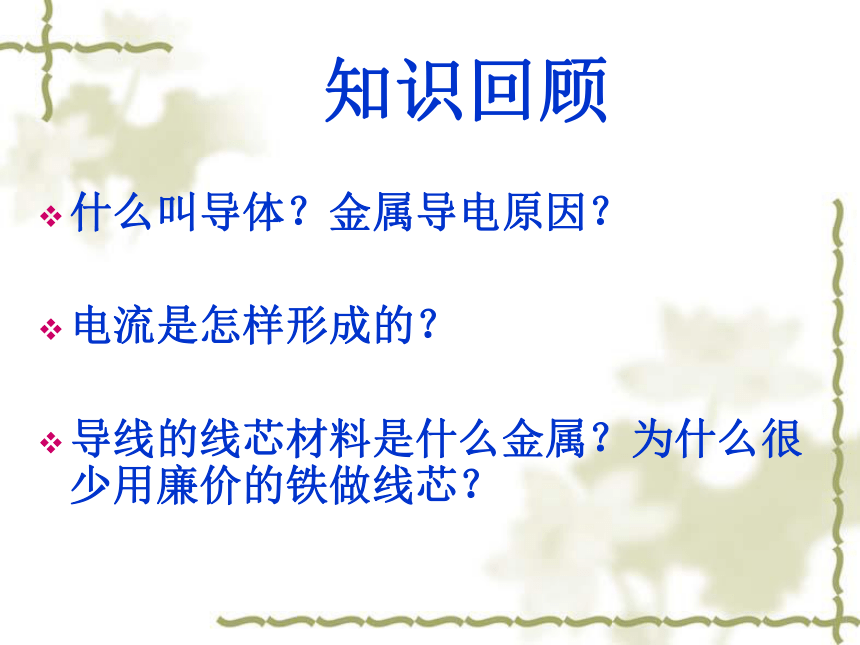

知识回顾
什么叫导体？金属导电原因？

电流是怎样形成的？

导线的线芯材料是什么金属？为什么很少用廉价的铁做线芯？

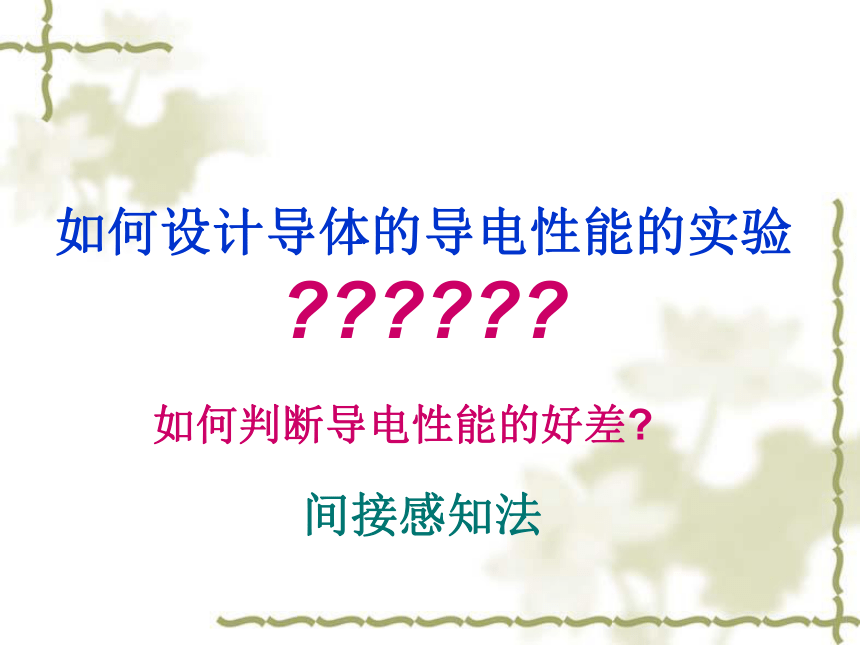

如何设计导体的导电性能的实验
??????
如何判断导电性能的好差?
间接感知法
电 路 图

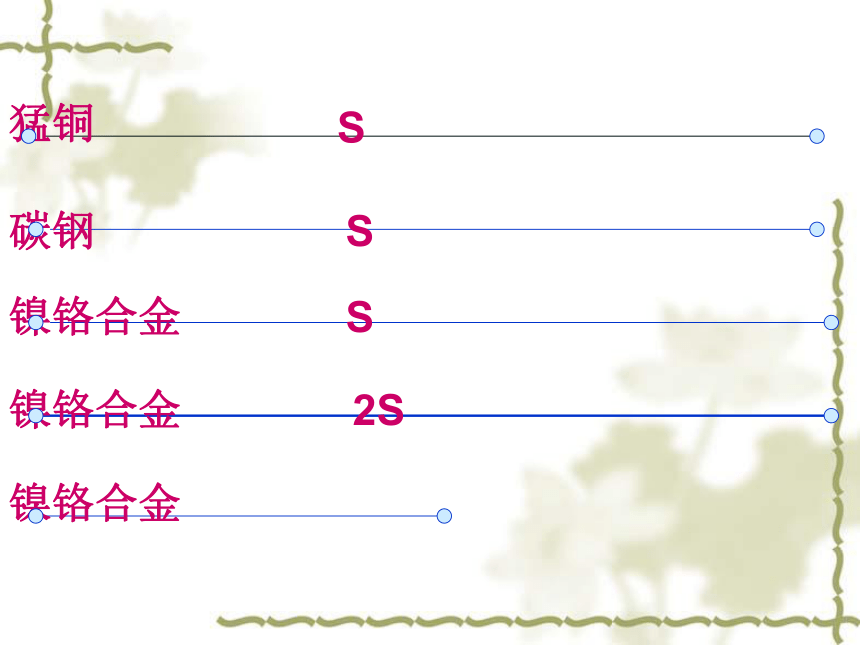

碳钢
镍铬合金丝
碳钢
猛铜
S
S
S
镍铬合金
镍铬合金
镍铬合金
2S

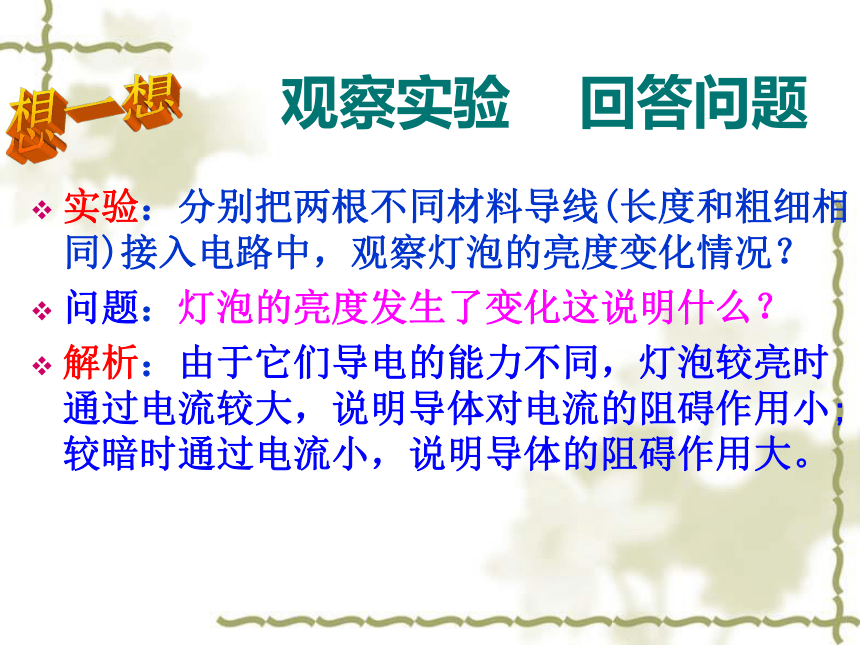

观察实验 回答问题
实验：分别把两根不同材料导线(长度和粗细相同)接入电路中，观察灯泡的亮度变化情况？
问题：灯泡的亮度发生了变化这说明什么？
解析：由于它们导电的能力不同，灯泡较亮时通过电流较大，说明导体对电流的阻碍作用小;较暗时通过电流小，说明导体的阻碍作用大。

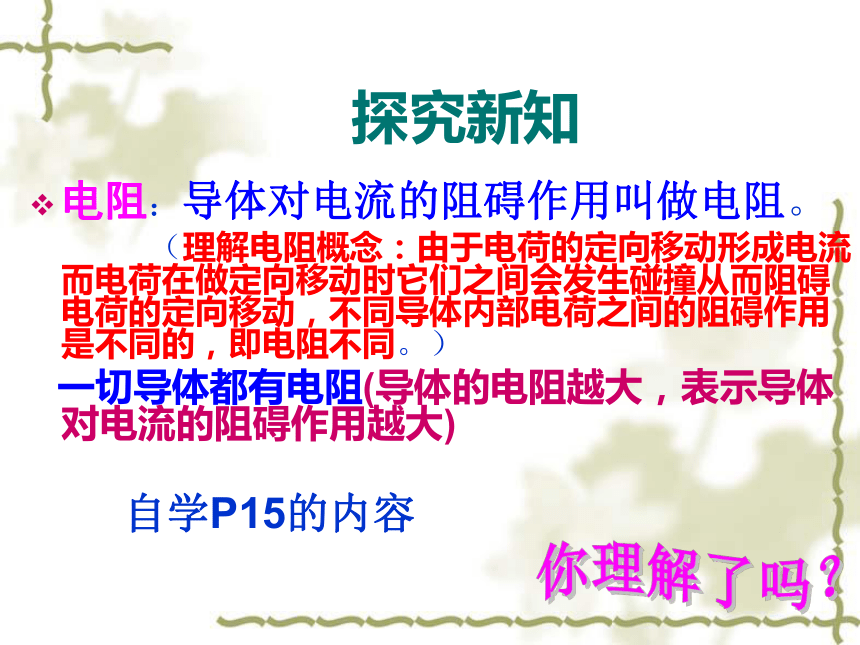

探究新知
电阻：导体对电流的阻碍作用叫做电阻。
（理解电阻概念：由于电荷的定向移动形成电流，而电荷在做定向移动时它们之间会发生碰撞从而阻碍电荷的定向移动，不同导体内部电荷之间的阻碍作用是不同的，即电阻不同。）
一切导体都有电阻(导体的电阻越大，表示导体对电流的阻碍作用越大)


自学P15的内容

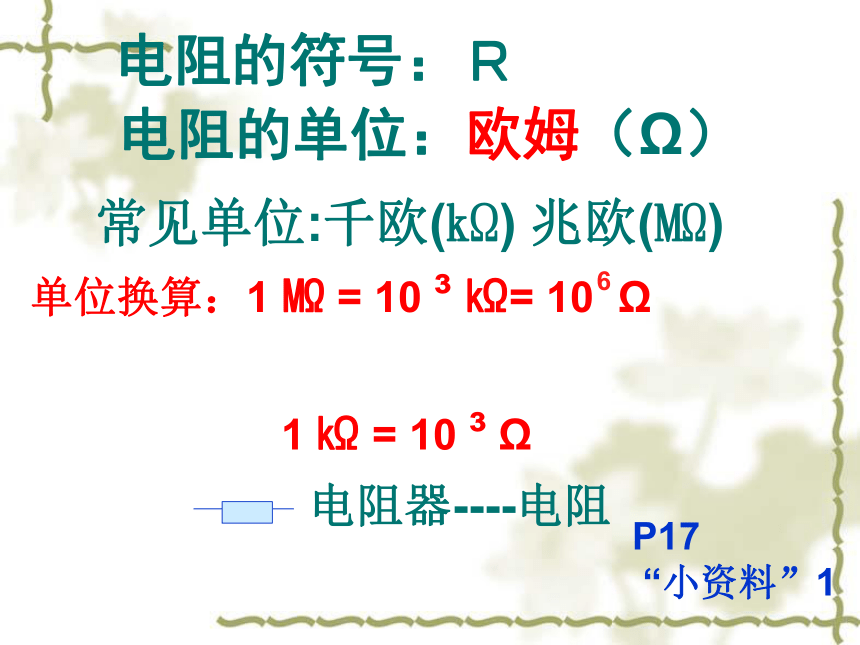

电阻的单位：欧姆（Ω）
单位换算：1 ? = 10 ? ?= 10 Ω

1 ? = 10 ? Ω
电阻的符号：Ｒ
P17
“小资料”1
6
常见单位:千欧(?) 兆欧(?)

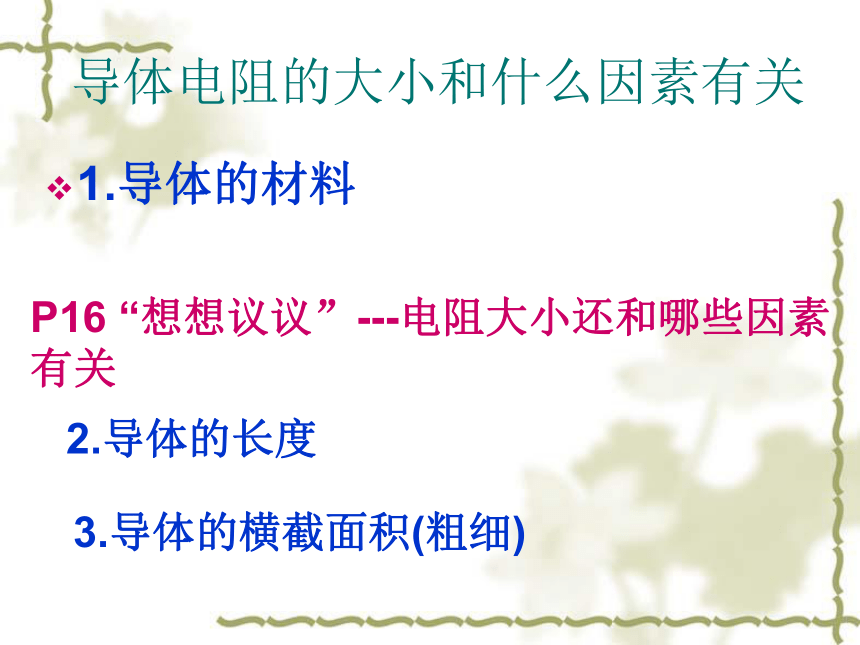

导体电阻的大小和什么因素有关
1.导体的材料
2.导体的长度
3.导体的横截面积(粗细)
P16 “想想议议”---电阻大小还和哪些因素 有关
实验设计
目的：研究决定导体电阻大小的因素。
猜想假设:导体的材料;导体的长度;
导体的横截面积
方法:控制变量法
导体的材料有关：
　　
演示实验1
控制长度和横截面积相同
碳钢
猛铜
S
S
S
镍铬合金
镍铬合金
镍铬合金
2S
控制长度和横截面积相同
观察电流表和灯泡亮暗程度的变化
结论：和导体的材料有关
导体的横截面积和长度相同
小结:
导体和绝缘体之间没有绝对的界限；
锗和硅是半导体；
金属的导电性能强。

阅读P15不同材料的导体导电性能
汽油
湿木
硅
锗
银
铜
导电能力
绝缘能力
…..
…..
导体的长度有关该怎么办？
同时观察什么判断电阻的大小变化
演示实验２
碳钢
猛铜
S
S
S
镍铬合金
镍铬合金
镍铬合金
2S
控制材料和横截面积相同
结论：导体长度越长电阻越大
导体的材料和横截面积相同
导体的横截面积有关怎么办？
观察什么来判断电阻的变化大小？
演示实验３
碳钢
猛铜
S
S
S
镍铬合金
镍铬合金
镍铬合金
2S
控制长度和材料相同
结论:导体横截面积越大(越粗)电阻越小
导体的材料和长度相同
分析实验数据，得出怎样的结论？

导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积
思维训练1
在温度一定时，下列说法正确的是（ ）
A.长度相同的导线，细的电阻较大；
B.横截面积相同的导线，长的电阻大；
C.铁的电阻比铜的电阻大；
D.以上说法都不对。



D
再动动脑筋！
关于导体电阻的大小，下列说法正确的是（ ）
A.同种材料制成的导线，长度越短，电阻越小；
B.不同材料制成的导线，电阻一定不等；
C.一根导线拉长后，它的电阻一定变大；
D.粗铜线的电阻比细铜线的电阻小。
C
你会做吗？
下列关于电阻的说法中，正确的是（ ）
A.通过导体的电流越大，电阻就越大；
B.导体通电时有电阻，不通电时没电阻；
C.绝缘体有电阻，导体没有电阻；
D.电阻是导体本身的一种性质。
D
演示实验4
目的：研究电阻与温度的关系。
认真观察，分析归纳，得出结论：
一般来说，导体的电阻随温度的升高而增大


P17 “小资料”2
小结电阻的影响因素
1.导体的材料
2.导体的长度---长度越长电阻越大
3.导体的横截面积---越细电阻越大
4.导体的温度---一般温度越高电阻越大
电阻是导体本身的一种性质
阅读P18 “科学世界”
回答下列问题:
1.什么叫半导体,它受哪些因素影 响?
2.什么是超导现象?它有什么好处?

灯泡通电后，经过一段时间，灯丝的电阻将（ ）
灯泡用久了灯丝会变细，因而灯泡的电阻会（ ）
灯泡的灯丝断了，搭接上以后再用这时灯丝的电阻与原来相比（ ）
A.变大 B.变小
C.不变 D.不能确定
A
A
B
小结：这节课主要学习了？
电阻的概念

电阻的单位及换算

决定电阻大小的因素
