粤教版高中通用技术必修1课件 三视图的画法（26张幻灯片）

(共26张PPT)
高二通用技术（必修1）【粤教版】

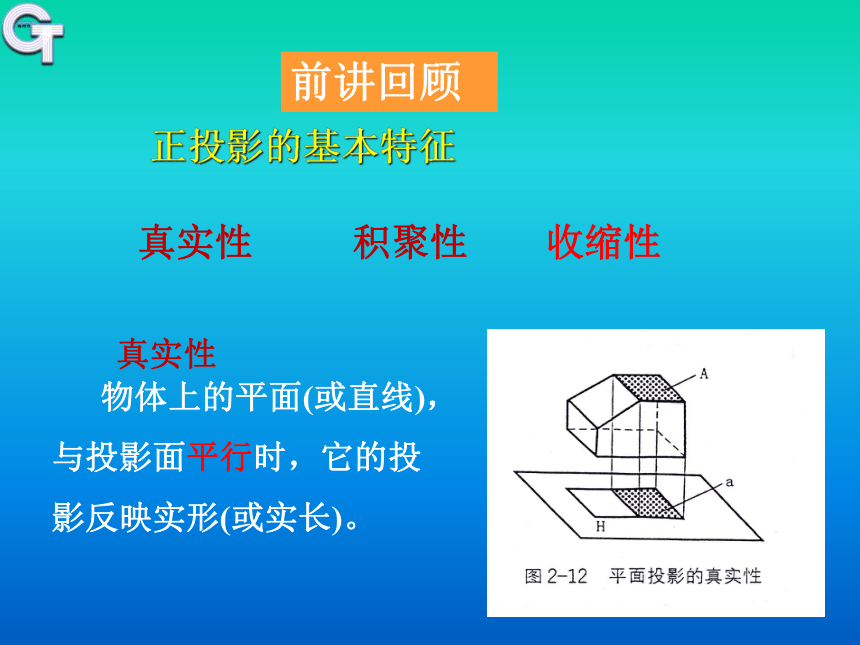

前讲回顾
正投影的基本特征
真实性
积聚性
收缩性
现实生活中点投影、工业上平行投影

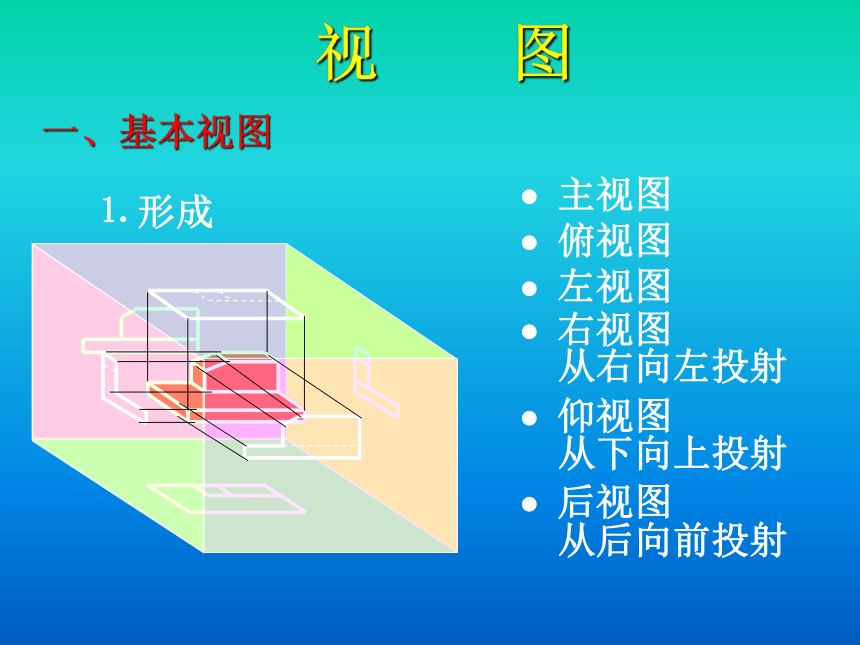

视 图
一、基本视图
? 右视图
? 主视图
? 俯视图
? 左视图
? 后视图
? 仰视图
⒈ 形成
从右向左投射
从下向上投射
从后向前投射

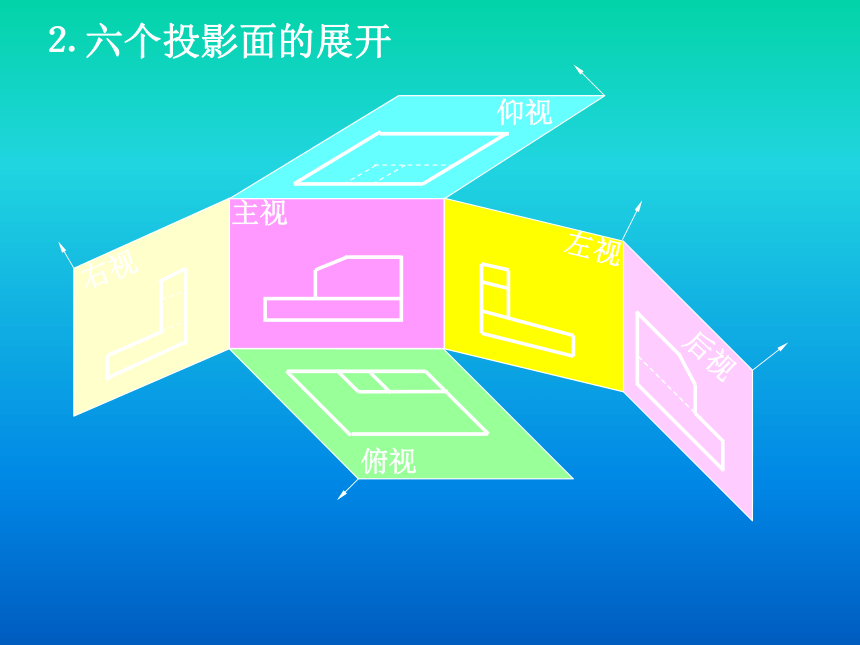

⒉ 六个投影面的展开
除后视图外，靠近主视图的一边是物体的后面，远离主视图的 一边是物体的前面。

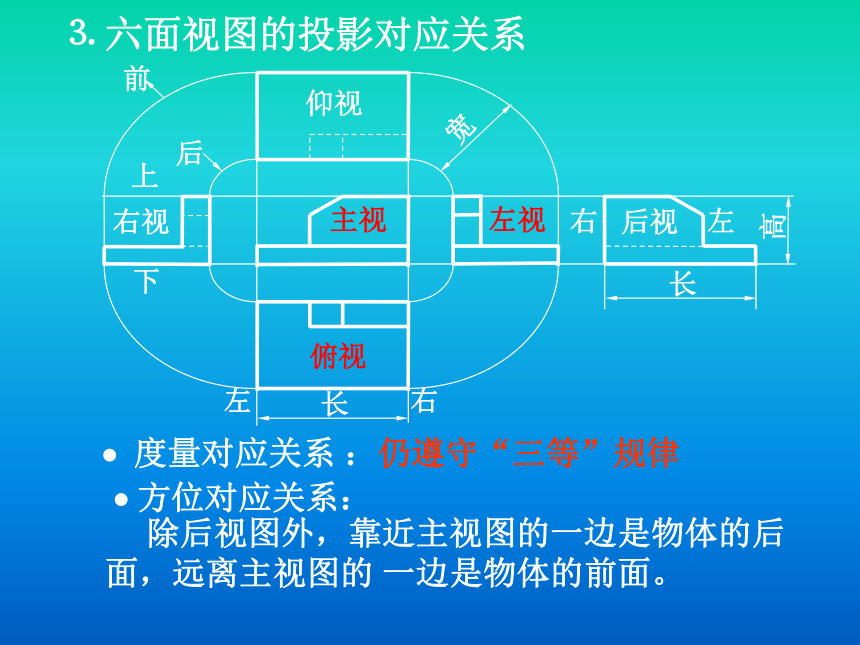

⒊ 六面视图的投影对应关系
上
下
左
右
右
左
? 度量对应关系 ：仍遵守“三等”规律
? 方位对应关系：
主视
俯视
仰视
左视
右视
后视

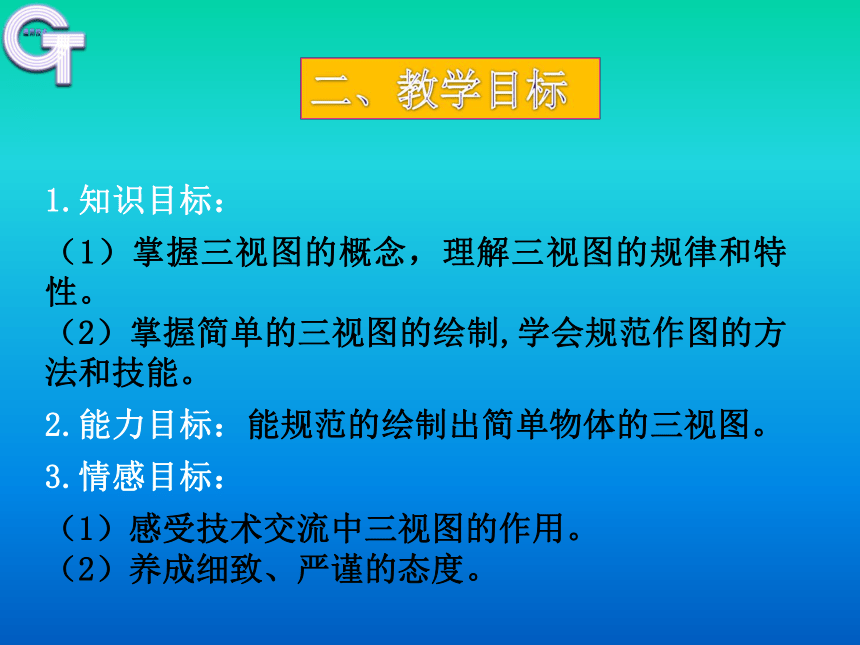

1.知识目标：

（1）掌握三视图的概念，理解三视图的规律和特性。
（2）掌握简单的三视图的绘制,学会规范作图的方法和技能。

2.能力目标：能规范的绘制出简单物体的三视图。

3.情感目标：

（1）感受技术交流中三视图的作用。
（2）养成细致、严谨的态度。

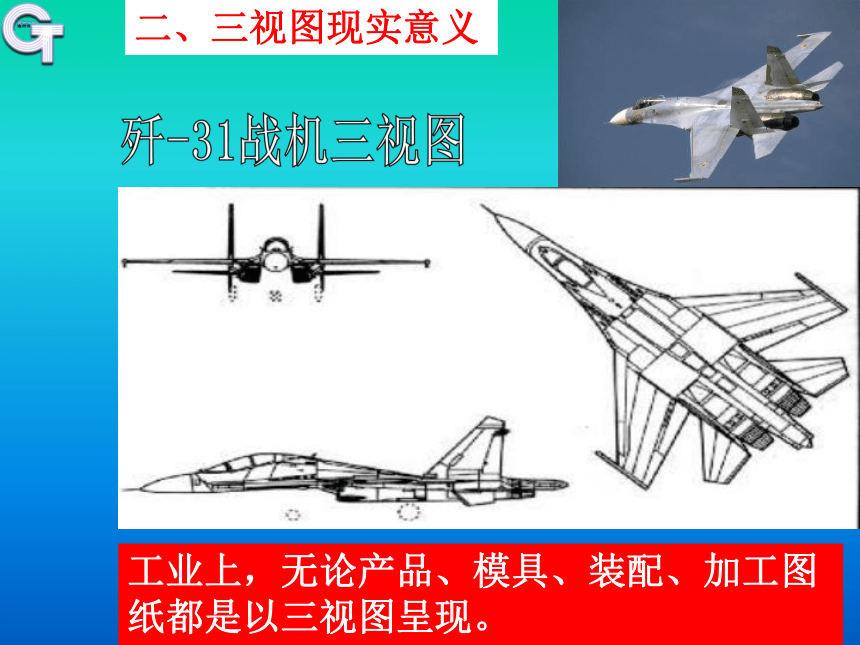

二、三视图现实意义
工业上，无论产品、模具、装配、加工图纸都是以三视图呈现。
注意：要逐个形体画
鉴赏体验
鉴赏体验
注意：斜切线切点即为终点。
三、三视图的画法演示


主视图 　　　　 左视图
俯视图
长
高
宽
画一个物体的三视图时,主视图,左视图,俯视图必须符合如下原则:
长对正,
高平齐,
宽相等.
三、三视图的画法演示
三个视图之间的投影规律为：
主视图和俯视图都反映了物体的长度
主视图和左视图都反映了物体的高度
俯视图和左视图都反映了物体的宽度
长对正；
高平齐；
宽相等。
四、三视图的投影规律

主 左


俯
长对正
高平齐
宽相等
主视图
左视图
俯视图
五、三视图的三个视图的位置
定主视图，下俯视图，右左视图
1、两直线相交处要避免间隙或线段出界。
2、两线相切的切点处，应重合成一条线。
六、三视图的细节处理
七、三视图的线性要求
　 1. 绘制三视图前请同学们记住下面四种线条。
绘制三视图的图线，国标规定粗实线宽度b应按图的大小和复杂程度，在0.5~2mm之间选择。
名称 型式 宽度 主要用途
粗实线 b 可见轮廓线
细实线 b/2 尺寸线及尺寸界线；剖面线；引出线
虚线 b/2 不可见轮廓线
细点画线 b/2 轴线或对称中心线
56
18
36
72
60
32
28
36
28
七，实践探究【12分钟】
（1）、形体分析
（2）、选主视图
（3）、选比例，定图幅
（4）、布图，画基准线
（5）、逐个画出各形体的三视图
（6）、检查修改、加深描深图线
（7）、标注尺寸
（8）、填写标题栏内容和技术要求说明
绘制三视图的基本步骤：
画法提示
主视
画图时应注意的问题
1、先画主体部分，后画次要部分。

2、几个视图要配合着画。
不要先画完一个视图，再画另一个视图。

3、各部分之间画出分界线
4、描深时先画圆或圆弧，后画直线，不可 见
部分用虚线画出，对称线、轴线和圆的中心
线均用点划线画出。
宽相等。
实践探究【12分钟】
小 结
三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力.
营口地区成人高等教育 QQ群54356621
课后作业一：已知该立体图的主、左视图，求作俯视图
营口地区成人高等教育 QQ群54356621
课后作业二：已知该立体图的主、俯视图，请画出左视图
