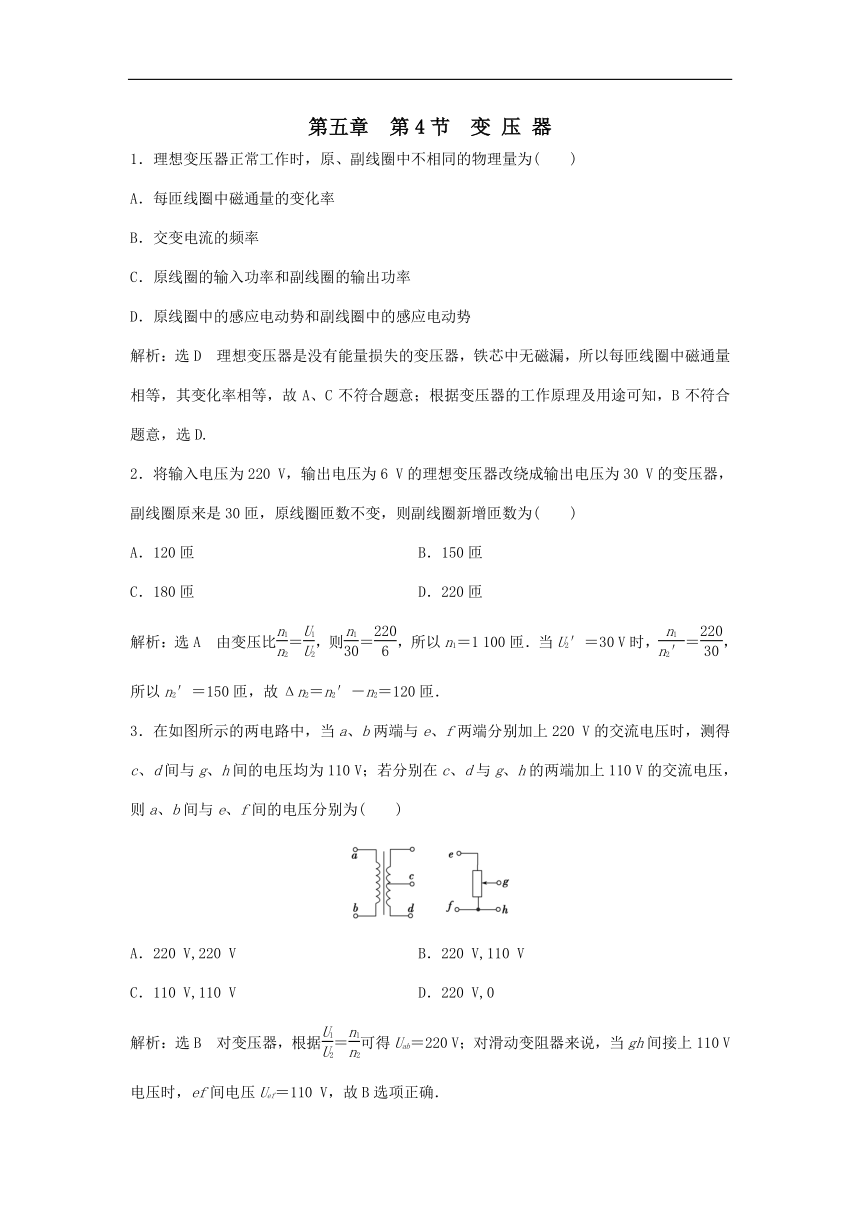

第五章 第4节 变 压 器
1.理想变压器正常工作时,原、副线圈中不相同的物理量为( )
A.每匝线圈中磁通量的变化率
B.交变电流的频率
C.原线圈的输入功率和副线圈的输出功率
D.原线圈中的感应电动势和副线圈中的感应电动势
解析:选D 理想变压器是没有能量损失的变压器,铁芯中无磁漏,所以每匝线圈中磁通量相等,其变化率相等,故A、C不符合题意;根据变压器的工作原理及用途可知,B不符合题意,选D.
2.将输入电压为220 V,输出电压为6 V的理想变压器改绕成输出电压为30 V的变压器,副线圈原来是30匝,原线圈匝数不变,则副线圈新增匝数为( )
A.120匝 B.150匝
C.180匝 D.220匝
解析:选A 由变压比=,则=,所以n1=1 100匝.当U2′=30 V时,=,所以n2′=150匝,故Δn2=n2′-n2=120匝.
3.在如图所示的两电路中,当a、b两端与e、f两端分别加上220 V的交流电压时,测得c、d间与g、h间的电压均为110 V;若分别在c、d与g、h的两端加上110 V的交流电压,则a、b间与e、f间的电压分别为( )
A.220 V,220 V B.220 V,110 V
C.110 V,110 V D.220 V,0
解析:选B 对变压器,根据=可得Uab=220 V;对滑动变阻器来说,当gh间接上110 V电压时,ef间电压Uef=110 V,故B选项正确.

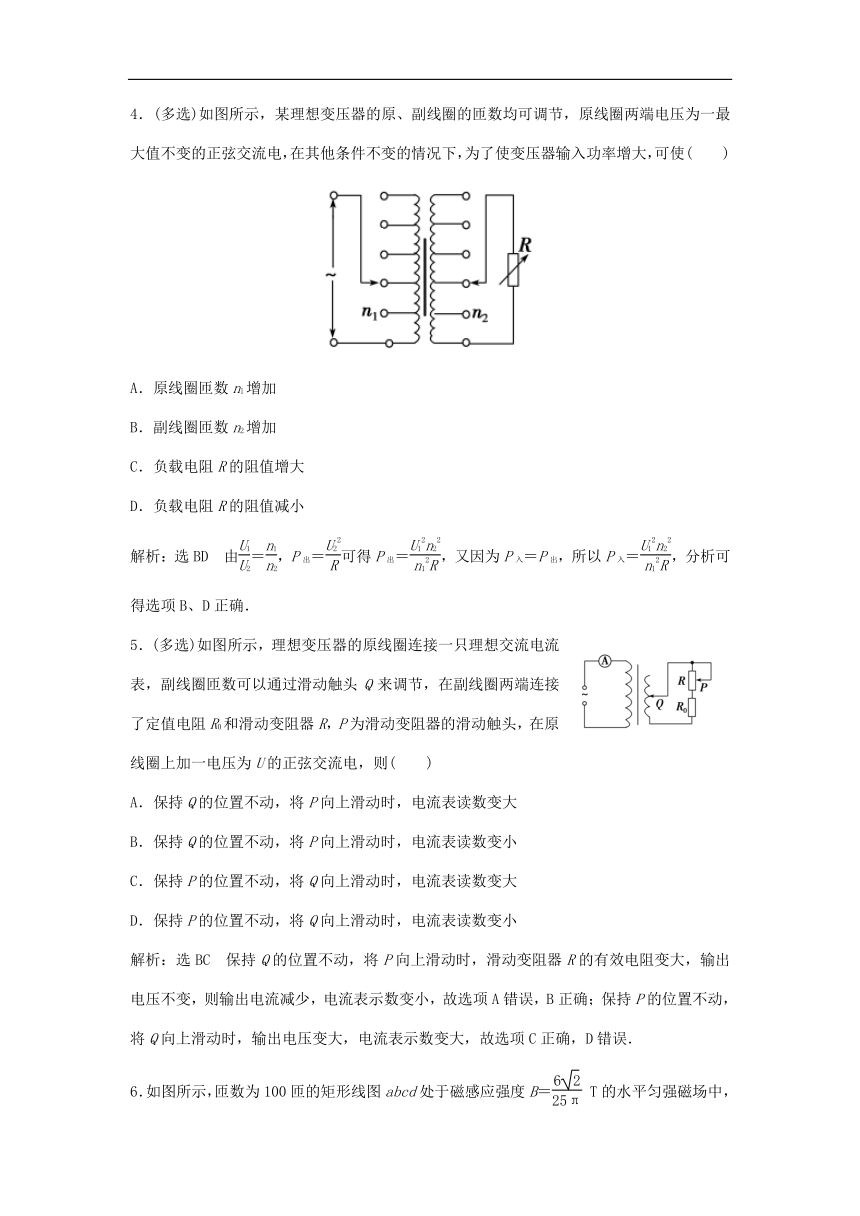

4.(多选)如图所示,某理想变压器的原、副线圈的匝数均可调节,原线圈两端电压为一最大值不变的正弦交流电,在其他条件不变的情况下,为了使变压器输入功率增大,可使( )
A.原线圈匝数n1增加
B.副线圈匝数n2增加
C.负载电阻R的阻值增大
D.负载电阻R的阻值减小
解析:选BD 由=,P出=可得P出=,又因为P入=P出,所以P入=,分析可得选项B、D正确.
5.(多选)如图所示,理想变压器的原线圈连接一只理想交流电流表,副线圈匝数可以通过滑动触头Q来调节,在副线圈两端连接了定值电阻R0和滑动变阻器R,P为滑动变阻器的滑动触头,在原线圈上加一电压为U的正弦交流电,则( )
A.保持Q的位置不动,将P向上滑动时,电流表读数变大
B.保持Q的位置不动,将P向上滑动时,电流表读数变小
C.保持P的位置不动,将Q向上滑动时,电流表读数变大
D.保持P的位置不动,将Q向上滑动时,电流表读数变小
解析:选BC 保持Q的位置不动,将P向上滑动时,滑动变阻器R的有效电阻变大,输出电压不变,则输出电流减少,电流表示数变小,故选项A错误,B正确;保持P的位置不动,将Q向上滑动时,输出电压变大,电流表示数变大,故选项C正确,D错误.

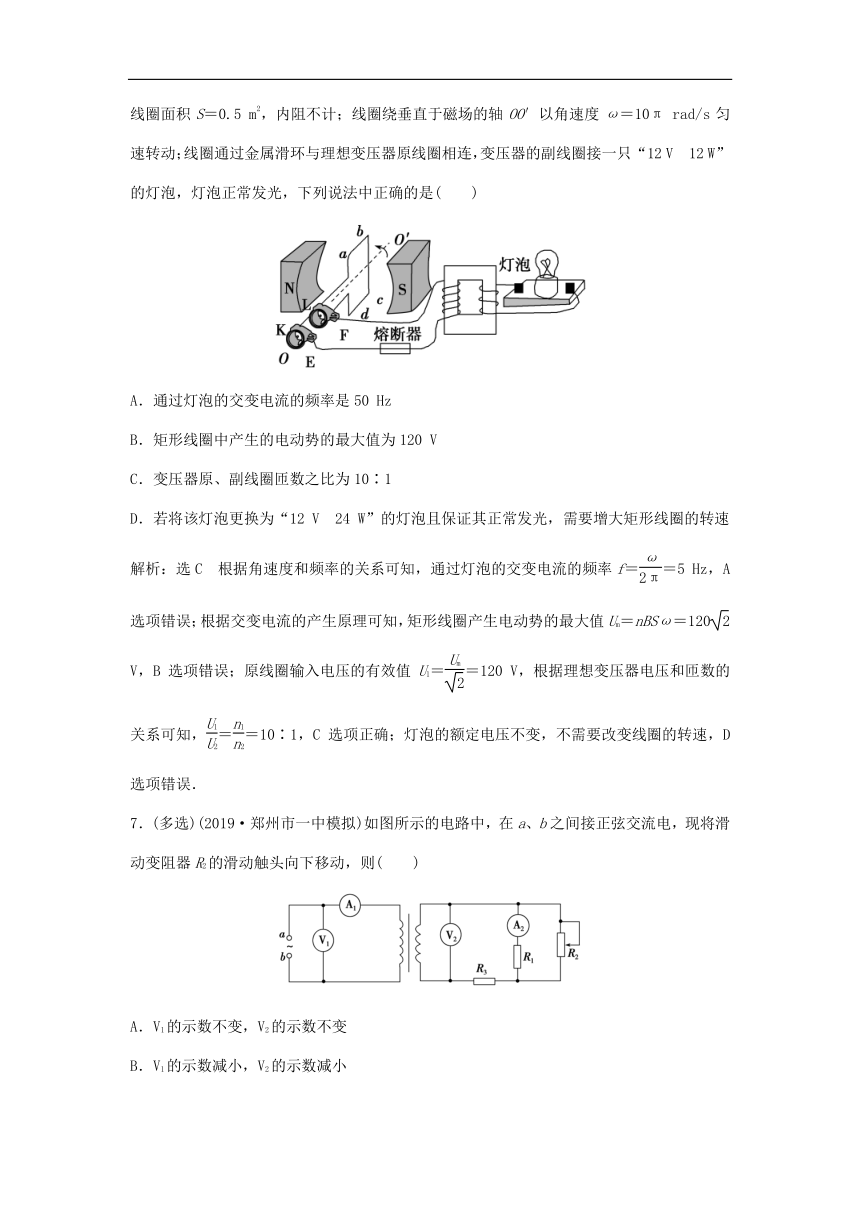

6.如图所示,匝数为100匝的矩形线图abcd处于磁感应强度B= T的水平匀强磁场中,线圈面积S=0.5 m2,内阻不计;线圈绕垂直于磁场的轴OO′以角速度ω=10π rad/s匀速转动;线圈通过金属滑环与理想变压器原线圈相连,变压器的副线圈接一只“12 V 12 W”的灯泡,灯泡正常发光,下列说法中正确的是( )
A.通过灯泡的交变电流的频率是50 Hz
B.矩形线圈中产生的电动势的最大值为120 V
C.变压器原、副线圈匝数之比为10∶1
D.若将该灯泡更换为“12 V 24 W”的灯泡且保证其正常发光,需要增大矩形线圈的转速
解析:选C 根据角速度和频率的关系可知,通过灯泡的交变电流的频率f==5 Hz,A选项错误;根据交变电流的产生原理可知,矩形线圈产生电动势的最大值Um=nBSω=120 V,B选项错误;原线圈输入电压的有效值U1==120 V,根据理想变压器电压和匝数的关系可知,==10∶1,C选项正确;灯泡的额定电压不变,不需要改变线圈的转速,D选项错误.
7.(多选)(2019·郑州市一中模拟)如图所示的电路中,在a、b之间接正弦交流电,现将滑动变阻器R2的滑动触头向下移动,则( )
A.V1的示数不变,V2的示数不变
B.V1的示数减小,V2的示数减小
C.A1的示数增大,A2的示数减小
D.A1的示数增大,A2的示数增大
解析:选AC 将滑动变阻器R2的滑动触头向下移动,则副线圈总电阻减小,根据理想变压器的规律可知,输入电压决定输出电压,输出电流决定输入电流,则电压表V1的示数不变,V2的示数不变,A选项正确,B选项错误;变压器的输出电流增大,则输入电流增大,电阻R3两端电压增大,则电阻R1两端电压减小,则A1的示数增大,A2的示数减小,C选项正确,D选项错误.
8.一台理想变压器,其原线圈的匝数为2 200匝,副线圈的匝数为440匝,副线圈中接入一个100 Ω的负载电阻,如图所示.当原线圈接在220 V交流电源上时,电压表示数为多大?电流表示数为多大?此时输入功率为多少?变压器效率为多大?
解析:由=得:电压表示数为U2=U1=44 V.电流表示数为I2==0.44 A.P入=P出=I2U2=0.44×44 W=19.36 W.效率η=×100%=100%.
答案:44 V 0.44 A 19.36 W 100%

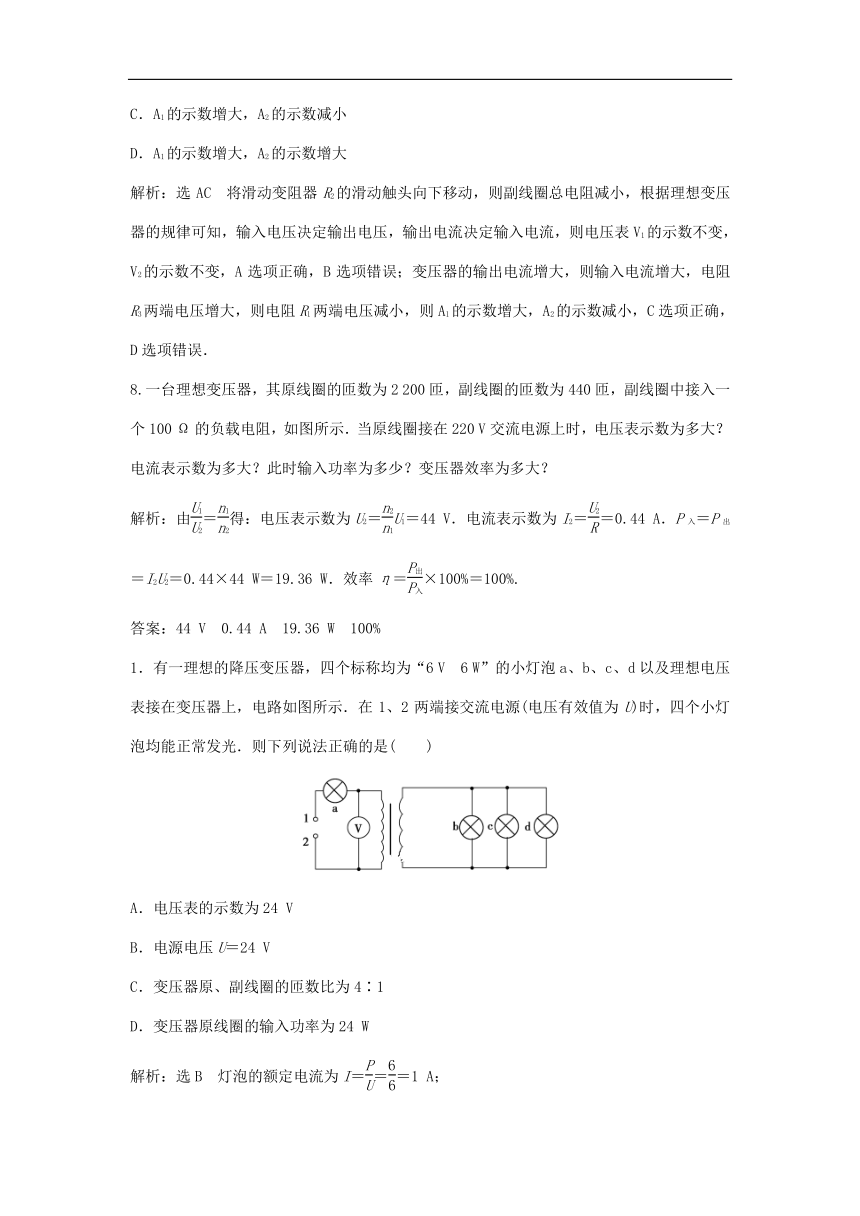

1.有一理想的降压变压器,四个标称均为“6 V 6 W”的小灯泡a、b、c、d以及理想电压表接在变压器上,电路如图所示.在1、2两端接交流电源(电压有效值为U)时,四个小灯泡均能正常发光.则下列说法正确的是( )
A.电压表的示数为24 V
B.电源电压U=24 V
C.变压器原、副线圈的匝数比为4∶1
D.变压器原线圈的输入功率为24 W
解析:选B 灯泡的额定电流为I===1 A;
四个灯泡均能正常发光,则副线圈的电流为I2=3I=3 A
此时原线圈上的电流为I1=I=1 A
则原副线圈的匝数比为==
副线圈上三个灯泡并联,则副线圈上的电压等于灯泡的额定电压,为6 V,所以原线圈两端的电压为U1=·U2=3×6=18 V
所以电压表的示数为18 V
而电路的输入电压为U入=U1+U=18+6=24 V,故A、C错误,B正确;
变压器的输入功率等于输出功率,即小灯泡b、c、d消耗的功率之和18 W,故D错误.
2.如图甲所示的电路中,一理想变压器原线圈两端接电源,电压按如图乙所示的规律变化,已知原、副线圈匝数比为n1∶n2=11∶1,变压器副线圈所接的电路中R1为定值电阻,R3为光敏电阻(电阻随光强度的增加而减小),则下列说法中正确的是( )
A.当R2受光照时,电流表的示数变小
B.当R2受光照时,电压表V2的示数变大
C.当R2受光照时,电压表V1的示数不变
D.电压表V1示数为20 V
解析:选C 当R2受光照时电阻减小,副线圈的电流变大,所以原线圈的电流也要增大,电流表A的示数变大,故A错误;R1的电压要增大,由于副线圈的总电压不变,所以R2的电压就要减小,电压表V2的示数变小,则B错误,C正确;由题图乙可知,输入电压的有效值为220 V,变压器线圈的电压与匝数成正比,由此可得副线圈的电压为20 V,电压表V1测的是副线圈的电压,故D错误.
3.理想变压器原线圈接如图甲所示的正弦交变电压,变压器原线圈匝数n1=270匝,P是副线圈上的滑动触头,当P处于图乙所示位置时,副线圈连入电路的匝数n2=135匝,电容器C恰好不被击穿,灯泡L恰能正常发光,R是滑动变阻器.以下判断正确的是( )
A.若向下移动P,电容器的电荷量增加
B.若保持P不动,向下移动R的滑片,灯泡变暗
C.若保持R的滑片不动,向下移动P,灯泡变亮
D.电容器的击穿电压为11 V
解析:选D 原线圈输入电压的有效值U1==22 V,当P位移题图乙所示位置,副线圈电压的有效值为U2=U1=11 V,电容器C恰好不被击穿,若向下移动P,电容器C两端的电压减小,有Q=CU可知,电容器所带的电荷量减小,故A错误;若保持P不动,向下移动R的滑片,R接入电路的电阻减小,流过灯泡的电流增大,灯泡变亮,故B错误;若保持R的滑片不动,向下移动P,则副线圈的电压变小,灯泡变暗,故C错误;电容器击穿电压的最大值Um′=U1=11 V,故D正确.
4.如图所示,为了浴室用电安全,某同学用理想变压器给浴室降压供电,理想变压器原、副线圈匝数比为5∶1,原线圈输入交变电压U=311sin 100πt(V),已知照明灯额定功率为44 W,排气扇电动机内阻为1 Ω,电流表示数为2 A,各用电器均正常工作,电表均为理想表.则( )
A.电压表示数为62 V
B.变压器的输入功率为186 W
C.排气扇输出功率为43 W
D.保险丝熔断电流不得低于2 A
解析:选C 变压器输入交变电压u=311sin 100πt(V),有效值U=220 V,变压器原、副线圈匝数比为5∶1,所以副线圈电压U2=44 V,故A错误;电流表示数为2 A,所以输出功率P=44×2 W=88 W,所以变压器的输入功率为88 W,故B错误;照明灯的电流IL==A=1 A;则排气扇的电流为I2=2 A-1 A=1 A,则排气扇输出功率为P=U2I2-I22r=44×1-12×1 W=43 W,故C正确;变压器的初级电流为I1=I= A=0.4 A,故保险丝熔断电流不得低于0.4 A,故D错误.
5.如图所示,一台有两个副线圈的变压器,原线圈匝数n1=1 100 匝,接入电压U1=220 V的电路中.
(1)要求在两个副线圈上分别得到电压U2=6 V,U3=110 V,它们的匝数n2、n3分别为多少?
(2)若在两副线圈上分别接上“6 V 20 W”“110 V 60 W”的两个用电器,原线圈的输入电流为多少?
解析:(1)根据原、副线圈间电压与匝数的关系,由
=,=,
得n2=n1=×1 100匝=30匝,
n3=n1=×1 100匝=550匝.
(2)设原线圈输入电流为I1,由P入=P出,即
I1U1=I2U2+I3U3=P2+P3,
所以I1== A=0.36 A.
答案:(1)30匝 550匝 (2)0.36 A
6.交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO′匀速转动.一小型发电机的线圈共220匝,线圈面积S=0.05 m2,线圈转动的频率为50 Hz,线圈内阻不计,磁场的磁感应强度B= T.如果用此发电机带动两个标有“220 V 11 kW”的电机正常工作,需在发电机的输出端a、b与电机之间接一个理想变压器,电路如下图.求:
(1)发电机输出电压的有效值为多少?
(2)变压器原副线圈的匝数比为多少?
(3)与变压器原线圈串联的交流电流表的示数为多少?
解析:(1)矩形线圈在匀强磁场中绕垂直于磁场的轴OO′匀速转动,产生正弦式交流电,最大值Em=NBSω=1 100 V,根据正弦式交流电的规律可知,输出电压的有效值U1==1 100 V.
(2)电机正常工作,副线圈两端电压U2=220 V,根据理想变压器电压和匝数关系可知,==5∶1.
(3)理想变压器的输入功率和输出功率相等,P1=P2=22 kW,根据功率公式P1=U1I1,解得交流电流表示数I1=20 A.
答案:(1)1 100 V (2)5∶1 (3)20 A
