等高线地形图
（1）同线等高
（2）同图等距（等高距全图一致。等高距指相邻两条等高线的高度差)
（3）等高线均为闭合曲线
(4)等高线一般不相交、但局部地区可以重合(陡崖）
（5）等高线疏密程度反映坡度缓陡
等高线地形图的基本特征
100
200
300
400
500
600
600
500
400
300
200
100

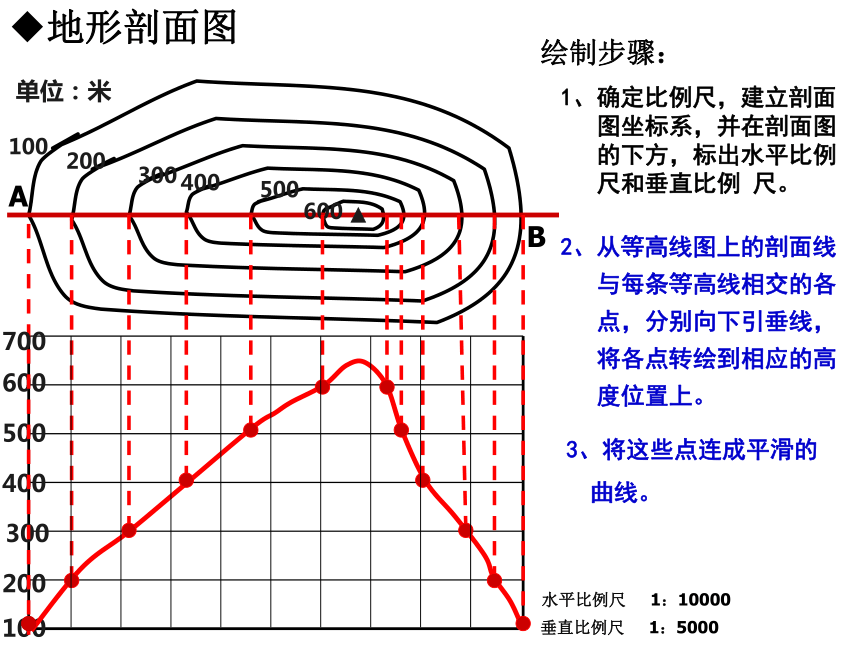

绘制步骤：
1、确定比例尺，建立剖面
图坐标系，并在剖面图
的下方，标出水平比例
尺和垂直比例 尺。
2、从等高线图上的剖面线
与每条等高线相交的各
点，分别向下引垂线，
将各点转绘到相应的高
度位置上。
3、将这些点连成平滑的
曲线。
单位：米
700
地形剖面图
A
B

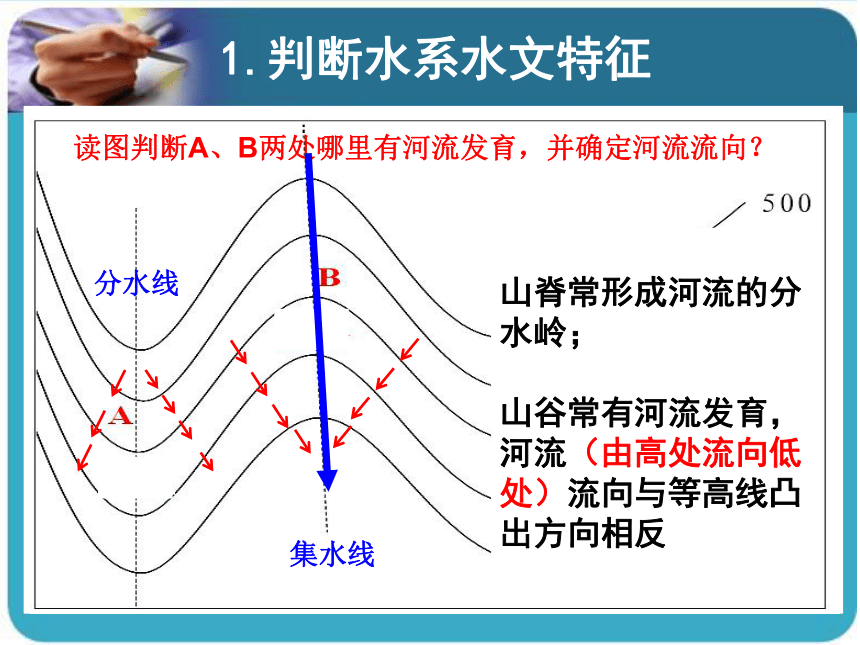

山脊常形成河流的分水岭；

山谷常有河流发育，河流（由高处流向低处）流向与等高线凸出方向相反
1.判断水系水文特征
读图判断A、B两处哪里有河流发育，并确定河流流向？
分水线
集水线

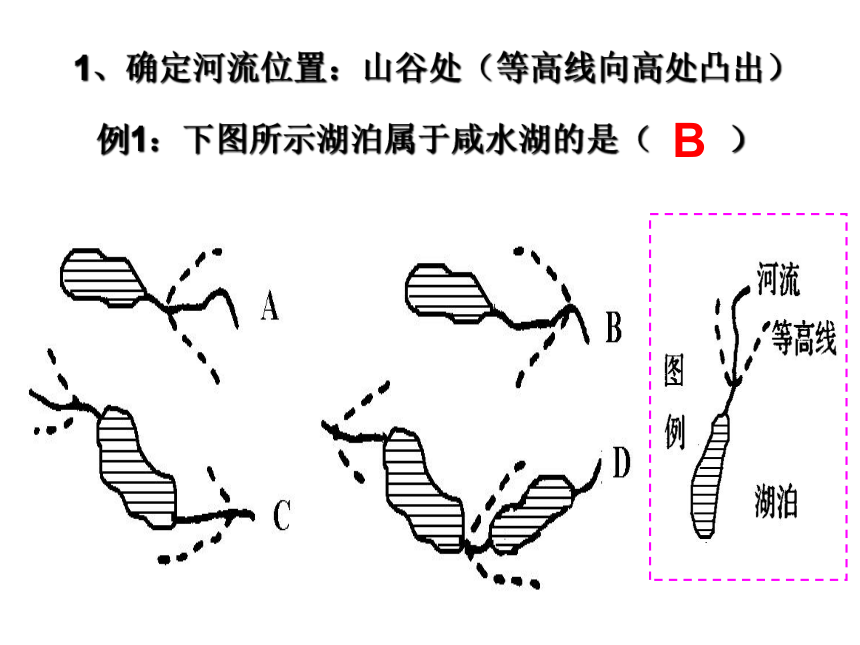

1、确定河流位置：山谷处（等高线向高处凸出）
例1：下图所示湖泊属于咸水湖的是（ ）
B

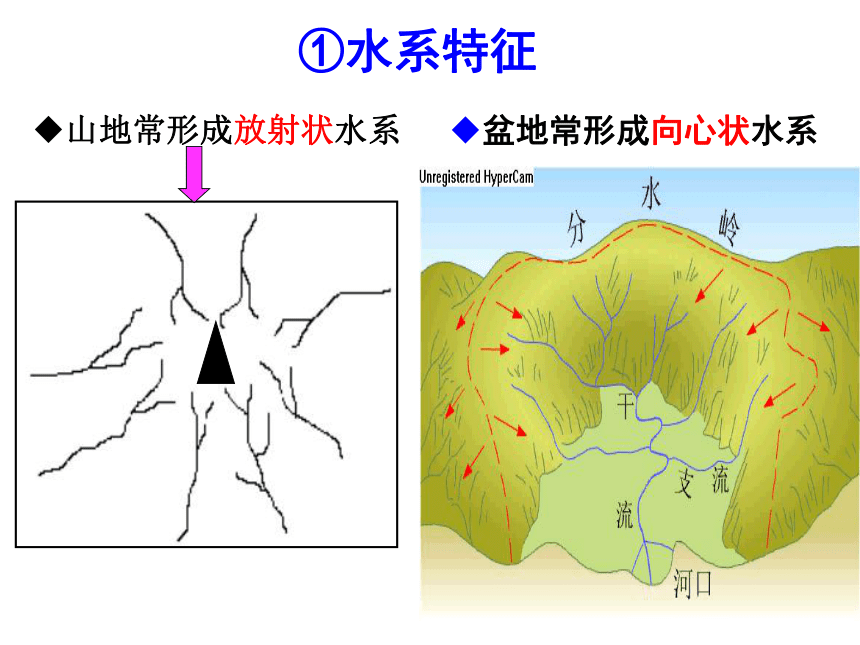

①水系特征
山地常形成放射状水系
盆地常形成向心状水系

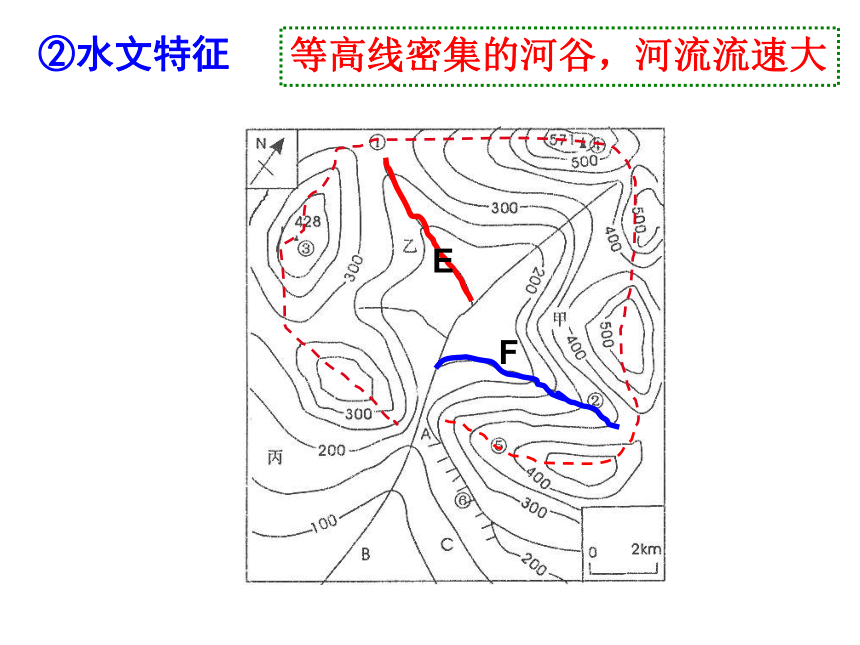

读图比较E、F两支流的流速
等高线密集的河谷，河流流速大
②水文特征
②水文特征
陡崖处有时形成 ；
河流流出山口常形成 。
瀑布
冲积扇
C. 盆地地形易出现大气污染。
A.海拔高的地区应考虑气温的垂直递减。
B.坡向
2.判断气候特征
﹣ 0.6℃/100m
迎风坡降水多,背风坡降水少
阳坡气温高,蒸发强；阴坡气温低,蒸发弱
（1）水库与坝址的位置
3.地形状况与区位的选择
（2）.公路、铁路线
（3）引水线路
确定引水路线：
引水路线尽可能短，尽量避免通过山脊等障碍，并利用地势，使水自流。
（4）港口码头的位置
港口码头的位置：
应选在水域较深（等深线密集）且避风的海湾
避开含沙量大的河流，以免引起航道淤塞。
陆域条件：
（筑港条件）
应选择等高线稀疏（地形平坦）的地区
2、社会经济条件
①经济发达，腹地广阔（腹地：港口服务的区域）

②交通便利
（4）港口码头的位置
港口码头的位置：
（5）疗养区、气象站选址
疗养院
应建在地势坡度较缓、气候适宜、
阳光充足、空气清新的地方；
气象站
应建在地势坡度适中、地形开阔的地点，
周围没有或很少有其他地理事物屏障的地点。
交通便捷
（6）航空港的选址
地形——平坦开阔、坡度适当，保证排水
地质——地质结构稳定
气候——少云雾、大风、暴雨天气
2、社会经济因素
经济——要建在经济发达的地区
1
2
3
4
林木
茶园
果园
农田
鱼塘
农田

（7）农业生产布局
⑤积水洼地：渔业
山地：林业
②丘陵：茶、果、梯田（缓坡）
③高原：畜牧业
④平原、河谷、盆地：种植业
种植业一般要求地形较平坦、灌溉便利、光热充足
