人教版八年级物理上册5.1透镜课件（22张）

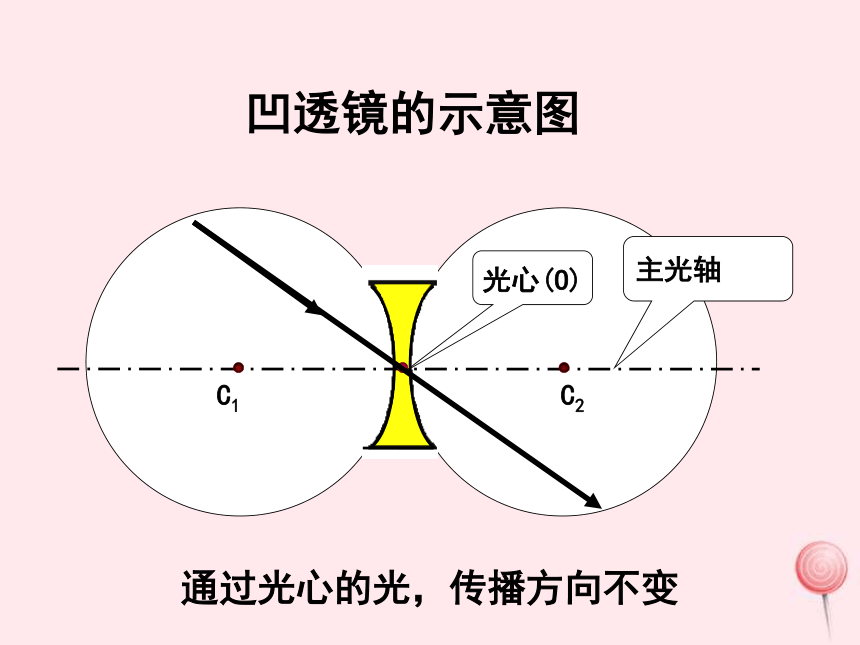

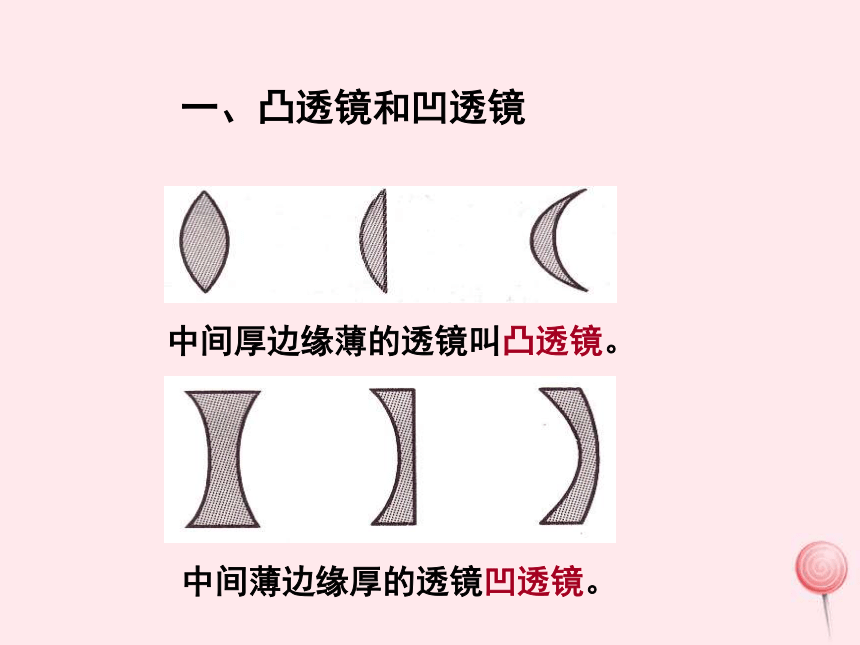

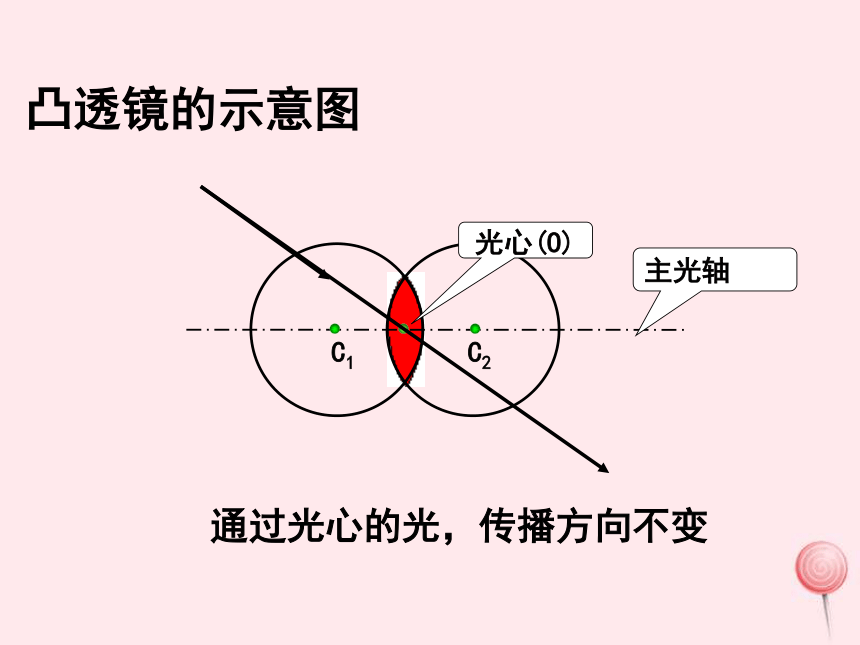

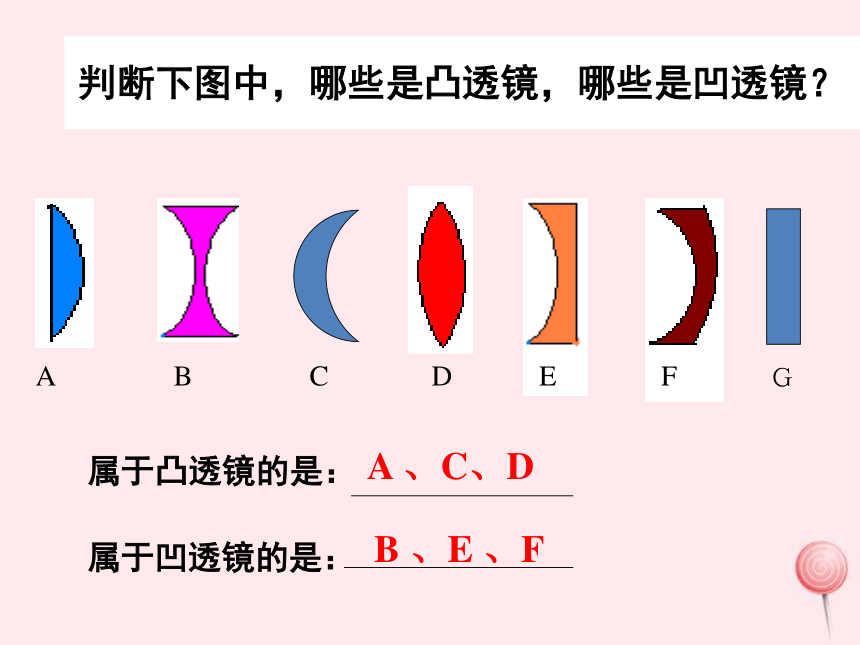

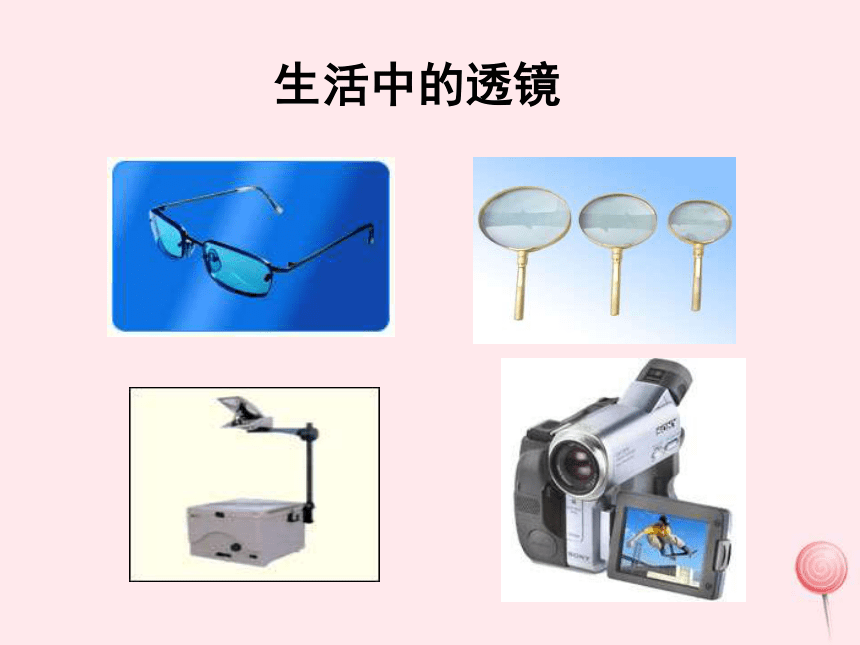

课件22张PPT。第一节 透镜生活中的透镜中间厚边缘薄的透镜叫凸透镜。中间薄边缘厚的透镜凹透镜。一、凸透镜和凹透镜 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F判断下图中，哪些是凸透镜，哪些是凹透镜？凸透镜的示意图 C1 C2主光轴光心(O)通过光心的光，传播方向不变 C2 C1主光轴光心(O)通过光心的光，传播方向不变凹透镜的示意图 凸透镜对光的作用凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。凸透镜的焦点、焦距F焦点平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。焦点到凸透镜光心的距离叫做焦距( f )。 凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。凹透镜对光的作用凹透镜有两个虚焦点F焦点平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。凹透镜的焦点、焦距三、透镜对光的作用凸透镜对光有会聚作用凹透镜对光有发散作用焦点 F焦距 f三棱镜对光线的作用通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。凸透镜对光有会聚作用凹透镜对光有发散作用如何测凸透镜的焦距 平行光会聚法测焦距:将凸透镜正对着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个最小最亮的光斑，用刻度尺量出光斑到透镜的距离即为焦距。*凸透镜焦距的测量-------平行光聚焦法1、拿一个凸透镜正对着太阳光，再把一张
纸放在另一侧，改变透镜与纸的距离，直到
纸上的光斑变得最小、最亮的位置。
2、测量这个最小、最亮的光斑到凸透镜光心的距离，这个距离就是透镜的焦距fFFFF三条特殊光线FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。三条特殊光线1、如图，利用冰来取火，冰应该磨成 镜，它对光起 作用，干木柴是放在 位置。凸透会聚焦点2、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙乙FF3、完成光路图：FFFOOFOOFOOFFOOFOO再见
