教科版2019-2020学年九年级物理上册第3章认识电路单元综合测试解析版（含最新中考题）

第三章 认识电路
单元测试
班级 姓名 学号 分数
【满分：100分 时间：35分钟】
一、选择（每个3分 共3×16=48分）
1. （2019 广东省）如图是锂（Li）原子结构示意图，下列说法正确的是（??? ）

A.?锂原子由质子和中子组成
B.?锂原子由带正电的原子核和核外带负电的电子组成C.?锂原子的质子数是电子数的两倍，所以锂原子带正电
D.锂原子失去电子后带负电
2.(2019 湖南郴州)如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中（　　）
A．失去电子带正电 B．失去电子带负电
C．得到电子带正电 D．得到电子带负电
3. (2019 浙江金华市)如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
A. B. C. D.

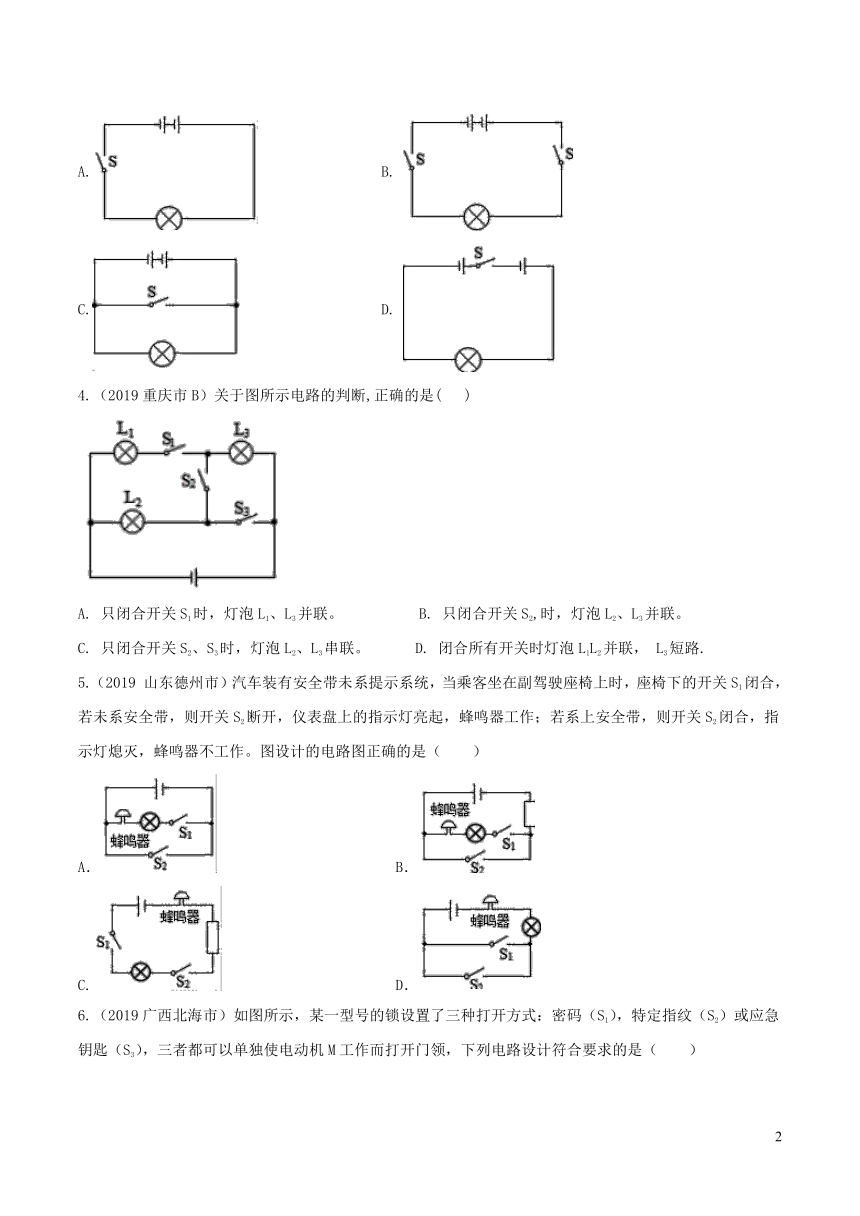

4.（2019重庆市B）关于图所示电路的判断,正确的是( )
A. 只闭合开关S1时，灯泡L1、L3并联。 B. 只闭合开关S2,时，灯泡L2、L3并联。
C. 只闭合开关S2、S3时，灯泡L2、L3串联。 D. 闭合所有开关时灯泡L1L2并联， L3短路.
5.（2019 山东德州市）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（　　）
A． B．
C. D．

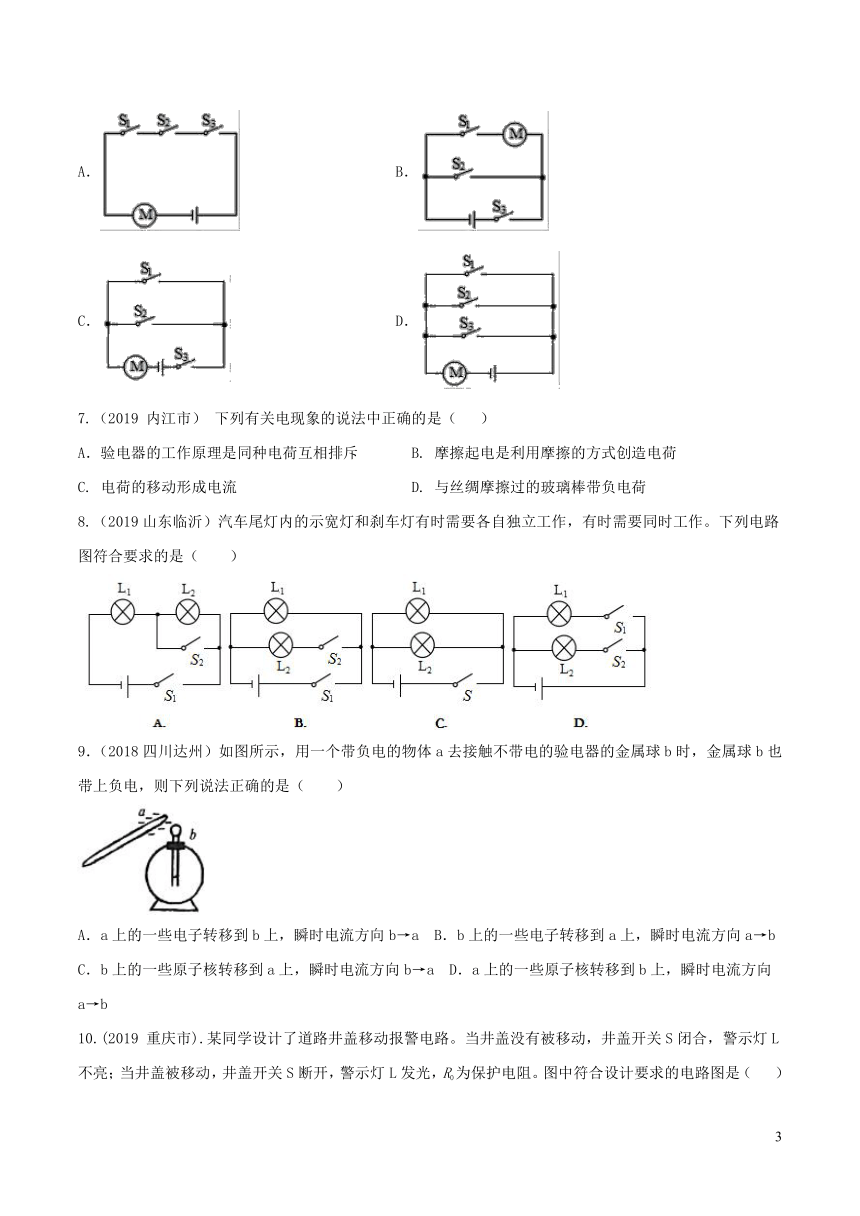

6.（2019广西北海市）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（　　）
A． B．
C． D．
7.（2019 内江市） 下列有关电现象的说法中正确的是（ ）
A．验电器的工作原理是同种电荷互相排斥 B. 摩擦起电是利用摩擦的方式创造电荷
C. 电荷的移动形成电流 D. 与丝绸摩擦过的玻璃棒带负电荷
8.（2019山东临沂）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）
9．（2018四川达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（　　）
A．a上的一些电子转移到b上，瞬时电流方向b→a B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a D．a上的一些原子核转移到b上，瞬时电流方向a→b

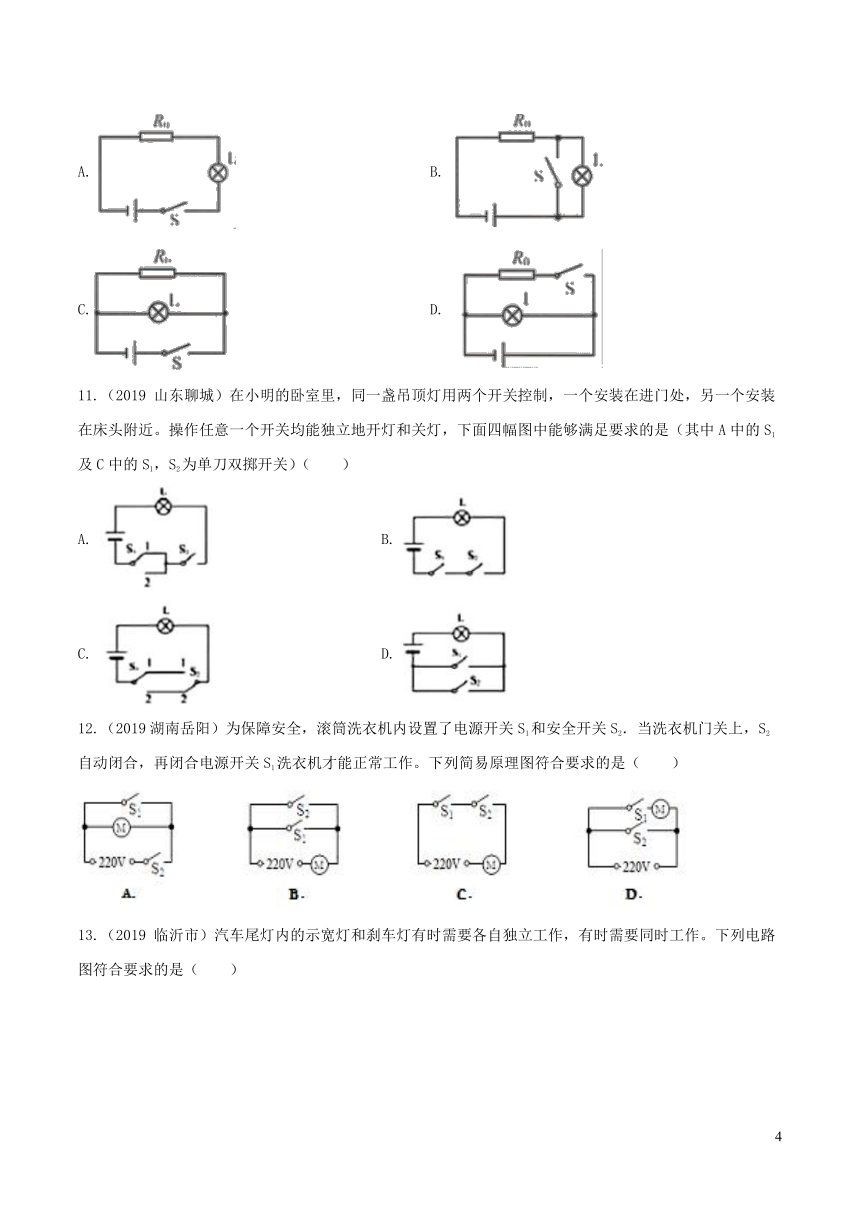

10.(2019 重庆市).某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是（ ）
A. B.
C. D.
11.（2019 山东聊城）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（　　）
A. B. C. D.

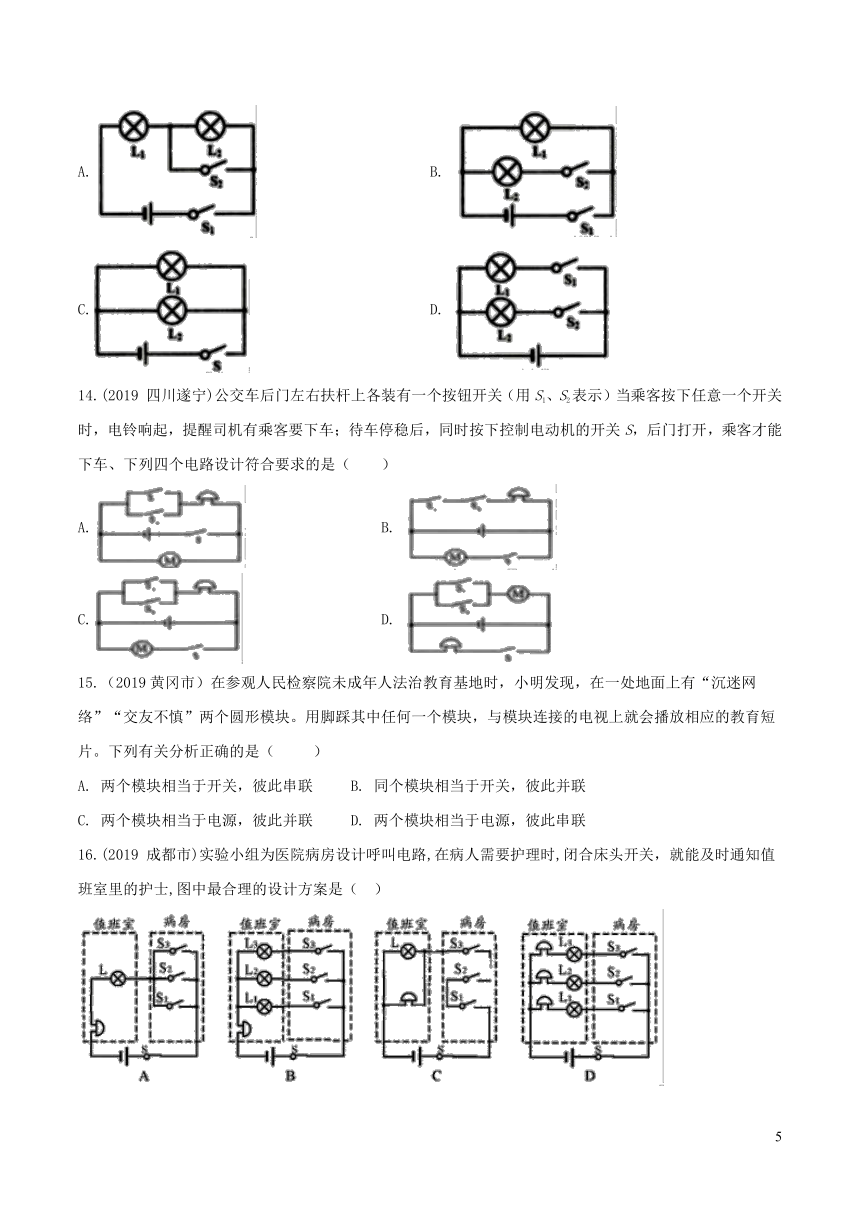

12.（2019湖南岳阳）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　）
13.（2019 临沂市）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（ ）
A. B.
C. D.
14.(2019 四川遂宁)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）
A. B. C. D.
15.（2019黄冈市）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A. 两个模块相当于开关，彼此串联 B. 同个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联 D. 两个模块相当于电源，彼此串联
16.(2019 成都市)实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（ ）
二、填空 （每空2 分 共2×20=40分）
17.（2019 兰州市）用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被 ；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带 电，该过程中验电器金属杆里的电流方向是 （选填“从金属箔片到金属球”或“从金属球到金属箔片”）。
18.（2019 济宁市）图是小明判断泡沫球带电情况的流程①_____②_____
19.（2019 常德市）有甲、乙、丙三个带电小球，已知甲球带正电，当它和不带电的验电器的金属球接触时电流的方向是 (选填“从甲到验电器”或“从验电器到甲”)；若甲排斥乙，乙吸引丙，则丙球带 电。
20.（2019 黑龙江齐齐哈尔市）如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做　 　，塑料梳子是　 　（选填“导体”或“绝缘体”）。
21.(2019 四川 凉山州)在19世纪初，物理学家刚刚开始研究电流时，规定正电荷　 　的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有　 　。
22．（2018 江西省）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的　 　；充电宝给手机充电时，充电宝相当于简单电路中的　 　。
23.(2019 广西玉林)自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫做 电荷；验电器是根据同种电荷互相 的原理制成的。
24.（2019 甘肃省武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带______电荷（选填“正”或“负”），是因为乙棒在摩擦过程中______电子（选填“得到”或“失去”）。
25.（2019 云南昆明市）与毛皮摩擦过的橡胶棒所带的电荷是________电，验电器是利用了________的规律制作的。摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了________。
三、设计电路（26、27、28题每题4分，共12分）
26.(2019甘肃兰州市)请在图中用笔画线代导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。
27.（2019 青岛市）有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。
如图，现有灯L、声控开关（有声音时开关闭合）和光控开关（光线暗时开关闭合），请设计并连接满足上述要求的电路。
（ ）
28.（2019 无锡市）请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
（ ）
第三章 认识电路
单元测试
班级 姓名 学号 分数
【满分：100分 时间：35分钟】
一、选择（每个3分 共3×16=48分）
1. （2019 广东省）如图是锂（Li）原子结构示意图，下列说法正确的是（??? ）

A.?锂原子由质子和中子组成
B.?锂原子由带正电的原子核和核外带负电的电子组成C.?锂原子的质子数是电子数的两倍，所以锂原子带正电
D.锂原子失去电子后带负电
【答案】 B
【解析】锂原子由质子核和核外电子组成，而原子核带正电，核外电子带负电，故A错误，B正确；锂原子的质子数和电子数相同，都是3个，故C错误；锂原子失去电子后带正电，故D错误。
2.(2019 湖南郴州)如图所示，一根支在支架上的塑料吸管，能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管在与餐巾纸摩擦的过程中（　　）
A．失去电子带正电 B．失去电子带负电
C．得到电子带正电 D．得到电子带负电
【答案】D
【解析】丝绸摩擦过的玻璃棒带正电，将丝绸摩擦过的玻璃棒靠近带电吸管的一端，吸管被吸引，说明吸管带的是负电。
因为摩擦起电的实质是电子的转移，得到电子的带负电，失去电子的带正电，所以，吸管在与餐巾纸摩擦过程中，吸管得到电子而带负电。综上所述，只有选项D说法正确。
3. (2019 浙江金华市)如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是（　　）
A. B. C. D.
【答案】D【解析】由实物图知，手电筒是利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，已知塑料片起到开关的作用，位于两节干电池之间。所以电路图是干电池与灯泡组成的串联电路，并且开关位于两节干电池之间。
手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可。4.（2019重庆市B）关于图所示电路的判断,正确的是( )
A. 只闭合开关S1时，灯泡L1、L3并联。 B. 只闭合开关S2,时，灯泡L2、L3并联。
C. 只闭合开关S2、S3时，灯泡L2、L3串联。 D. 闭合所有开关时灯泡L1L2并联， L3短路.
【答案】D
【解析】A选项中，，当只闭合开关S1 时，电流从电源正极流出后，依次通过L3、S1、L1后回到电源负极，即用电器首尾顺次连接，所以灯泡L1 、L3 是串联，故A错误；
B选项中，当只闭合开关S2 时，电流从电源正极流出后，依次通过L3、S2、L2回到电源负极，则灯泡L2 、L3是串联，故B错误；
C选项中，当只闭合开关S2、S3 时，L3 被短路，电流从电源正极流出后通过L2后回到电源负极，故C错误；
D选项中，当闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1 、L2并联，故D正确.
5.（2019 山东德州市）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是（　　）
A． B．
C. D．
【答案】B
【解析】A、系上安全带时开关S2闭合，会造成电源短路，故A不符合题意；
B、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯被短路均不工作，此时电路安全，故B符合题意；
C、只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合题意；
D、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯仍工作，故D不符合题意。
6.（2019广西北海市）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（　　）
A． B．
C． D．
【答案】D
【解析】由题意可知，密码（S1）、特定指纹（S2）、应急钥匙（S3）是三个开关，三者都可以单独使电动机M工作而打开门锁，所以，开关S1、S2、S3为并联，且电动机M位于干路，由各选项电路图可知，选项D符合要求，ABC不符合要求。
7.（2019 内江市） 下列有关电现象的说法中正确的是（ ）
A．验电器的工作原理是同种电荷互相排斥 B. 摩擦起电是利用摩擦的方式创造电荷
C. 电荷的移动形成电流 D. 与丝绸摩擦过的玻璃棒带负电荷
【答案】A
【解析】A选项中，验电器的工作原理是同种电荷互相排斥。是对的，应选A；
B选项中，摩擦起电的实质是电子转移，而不是创造了电荷。故B是错的；
C选项中，电荷本来就是移动的，只有当电荷定向移动是才形成电流，故C是错的；
D选项中，与丝绸摩擦过的玻璃棒带正电荷，故D是错的。
8.（2019山东临沂）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（　　）
【答案】D
【解析】由题目知，两灯既要满足可各自独立工作又要可同时工作，则电路为并联电路，且各自有一个开关控制，D图为并联且各自有一个开关控制。
9．（2018四川达州）如图所示，用一个带负电的物体a去接触不带电的验电器的金属球b时，金属球b也带上负电，则下列说法正确的是（　　）
A．a上的一些电子转移到b上，瞬时电流方向b→a B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些原子核转移到a上，瞬时电流方向b→a D．a上的一些原子核转移到b上，瞬时电流方向a→b
【答案】A
【解析】带负电的物体有多余电子，用一个带负电的物体a去接触不带电的验电器的金属球b时，物体a上的一部分多余电子会转移到b上；因为电流方向与负电荷定向移动的方向相反，所以，瞬时电流方向b→a。
10.(2019 重庆市).某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是（ ）
A. B.
C. D.
【答案】B
【解析】A题中警示灯与保护电阻串联，闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；
由B图知道，闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故B符合题意；
由C图知道，闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；
由D图知道，无论开关是否闭合，灯泡都能发光，故D不符合题意。
11.（2019 山东聊城）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（　　）
A. B. C. D.
【答案】C【解析】A、图中S1为单刀双掷开关，S2为单刀开关，当S2断开时，无论S1往哪个方向掷，灯泡都不能发光，故A不符合题意；B、图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故B不符合题意；C、图中S1和S2为单刀双掷开关，S1接1时灯泡不发光，S1接2时灯泡发光；S2接1时灯泡发光，S2接2掷时灯泡不发光，任意一个开关都可以开灯、关灯，故C符合题意；D、图中两个单刀开关并联，闭合S1或S2都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故D不符合题意。12.（2019湖南岳阳）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　）
【答案】C
【解析】A图中，闭合开关S2后，电动机即开始工作，再闭合S1后会造成电源短路，故A不符合要求；
B图中，两开关并联，所以两开关只要有一个开关闭合电动机都会工作，故B不符合题意；
C图中，S2闭合后电动机不工作，再闭合开关S1电动机才开始工作，故C符合题意；
D由图中，闭合开关S1后，电动机即开始工作，再闭合S2后会造成电源短路，故D不符合要求。
13.（2019 临沂市）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（ ）
A. B.
C. D.
【答案】D
【解析】由题目知，两灯既要满足可各自独立工作又要可同时工作，则电路为并联电路，且各自有一个开关控制，D图为并联且各自有一个开关控制。
14.(2019 四川遂宁)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）
A. B. C. D.
【答案】C【解析】A、由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起，不符合题意；B、由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意；C、由图知，当乘客按下任意一个开关时，电铃响起；同时按下控制电动机的开关S，后门打开，符合题意；D、由图知，只有闭合开关S，电铃才能响起；乘客按下任意一个开关时，电动机工作，车门打开，
15.（2019黄冈市）在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（ ）
A. 两个模块相当于开关，彼此串联 B. 同个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联 D. 两个模块相当于电源，彼此串联
【答案】B
【解析】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确。
16.(2019 成都市)实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（ ）
【答案】B
【解析】
不同病人对应不同灯泡，病人之间互不影响，开关之间应该并联；电铃起提醒作用，需要连接在干路上。
二、填空 （每空2 分 共2×20=40分）
17.（2019 兰州市）用丝绸摩擦过的玻璃棒去靠近一个不带电的轻质小球，小球会被 ；用它去接触一个原来不带电的验电器的金属球，验电器的金属箔片张开，则此时验电器带 电，该过程中验电器金属杆里的电流方向是 （选填“从金属箔片到金属球”或“从金属球到金属箔片”）。
【答案】（1）吸引； （2）正 ； （3）从金属球到金属箔片。【解析】因为用丝绸摩擦过的玻璃棒带了正电。能吸引轻小物体，所以小球会被吸引；
用玻璃棒去接触原来不带电的验电器的金属球，验电器的金属箔会带上正电，同种电荷相排斥。
因为转移的是电子，电子会从金属箔片到金属球，而电子带负电，和电流的方向相反。所以电流方向是从金属球到金属箔片。
18.（2019 济宁市）图是小明判断泡沫球带电情况的流程①_____②_____
【答案】 (1). 负 (2). 正
【解析】同种电荷互相排斥，异种电荷互相吸引，用毛皮摩擦过的橡胶棒带负电，当用毛皮摩擦过的橡胶棒靠近泡沫球时，若互相排斥，则泡沫球带负电；若互相吸引，则泡沫球可能不带电或带正电，因用丝绸摩擦过的玻璃棒带正电，这时用丝绸摩擦过的玻璃棒靠近泡沫球，若互相排斥则泡沫球带正电，若互相吸引则泡沫球不带电。
19.（2019 常德市）有甲、乙、丙三个带电小球，已知甲球带正电，当它和不带电的验电器的金属球接触时电流的方向是 (选填“从甲到验电器”或“从验电器到甲”)；若甲排斥乙，乙吸引丙，则丙球带 电。
【答案】（1）从甲到验电器 ;(2) 负
【解析】甲球带正电说明甲球已经失去电子而缺少电子，验电器的金属球不带电，金属球中有自由移动的电子。带正电的甲球与不带电的验电器的金属球接触时，金属球的自由电子会转移到甲球上，电流方向与自由电子定向移动的方向相反，所以电流方向是从从甲到验电器。已知甲球带正电，甲排斥乙，根据同种电荷相排斥，所以乙带正电；又因为乙吸引丙，根据异种电荷相吸引，所以丙一定带负电。
20.（2019 黑龙江齐齐哈尔市）如图所示，在干燥的头发上多次梳过的塑料梳子，能吸引一些碎纸屑，这种现象叫做　 　，塑料梳子是　 　（选填“导体”或“绝缘体”）。
【答案】 (1)摩擦起电；(2)绝缘体。
【解析】摩擦过的梳子能吸起一些碎纸屑，说明梳子和头发之间发生了摩擦起电现象，使梳子带了电；
梳子上的电荷没有通过梳子转移走，说明塑料是绝缘体。
21.(2019 四川 凉山州)在19世纪初，物理学家刚刚开始研究电流时，规定正电荷　 　的方向为电流方向，随着科学的发展，我们可以利用发光二极管判断电流的方向，是因为发光二极管具有　 　。
【答案】(1)定向移动；(2)单向导电性。
【解析】物理学家刚刚开始研究电流时，规定正电荷移动的方向是电流的方向。
可以利用发光二极管判断电流的方向，是因为发光二极管具有单向导电性特点；电流由它的正极流入负极流出，二极管发光，否则二极管不发光。
22．（2018 江西省）简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的　 　；充电宝给手机充电时，充电宝相当于简单电路中的　 　。
【答案】(1)用电器；(2)电源。
【解析】给充电宝充电时，充电宝消耗电能，相当于简单电路中的用电器；
充电宝给手机充电时，充电宝提供电能，相当于简单电路中的电源。
相吸引则泡沫球不带电。
23.(2019 广西玉林)自然界只有两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫做 电荷；验电器是根据同种电荷互相 的原理制成的。
【答案】(1)正 ;(2) 排斥.
【解析】自然界只存在两种电荷：正电荷和负电荷；用丝绸摩擦过的玻璃棒所带的电荷，叫做正电荷。用毛皮摩擦过的橡胶棒所带的电荷，叫做负电荷；验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥。
24.（2019 甘肃省武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带______电荷（选填“正”或“负”），是因为乙棒在摩擦过程中______电子（选填“得到”或“失去”）。
【答案】(1)负 ；? (2)得到。【解析】橡胶棒和毛皮摩擦过程中，橡胶棒得到电子带负电荷，毛皮失去电子带正电荷；乙棒与橡胶棒相互排斥，说明乙棒带负电，是因为乙棒在摩擦过程中得到电子造成的。
25.（2019 云南昆明市）与毛皮摩擦过的橡胶棒所带的电荷是________电，验电器是利用了________的规律制作的。摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了________。
【答案】 (1). 负 ; (2). 同种电荷相互排斥 ; (3). 转移
【解析】第一空．摩擦起电的实质是电子的转移，失去电子的物体因为少了电子而带正电，得到电子的物体因为有了多余的电子而带负电；与毛皮摩擦过的橡胶棒所带的电荷是第三空．当两种束缚电子的能力不同的物质相互摩擦时，束缚电子能力强的得到电子，束缚电子能力弱的失去电子，所以摩擦起电实质上并不是创造了电荷。只是使电子从一个物体转移到另一个物体，使正负电荷数目不相等。
三、设计电路（26、27、28题每题4分，共12分）
26.(2019甘肃兰州市)请在图中用笔画线代导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。
【答案】
【解析】按要求两灯并联，两灯的两个接线柱接在一起，另两个接线柱也接在一起。分别是电流流入和流出的点。开关处在干路上，控制这个歌电路。
27.（2019 青岛市）有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。
如图，现有灯L、声控开关（有声音时开关闭合）和光控开关（光线暗时开关闭合），请设计并连接满足上述要求的电路。
（ ）
【答案】
【解析】
由题意得，需两个开关同时闭合时灯泡才能发光，则开关应串联。
28.（2019 无锡市）请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
（ ）
【答案】
【解析】
要使卧室灯L1和客厅灯L2能独立工作，两灯并联，图中已将开关接在火线和灯之间，经过卧室灯和客厅灯后共同接到零线上，如图所示：
