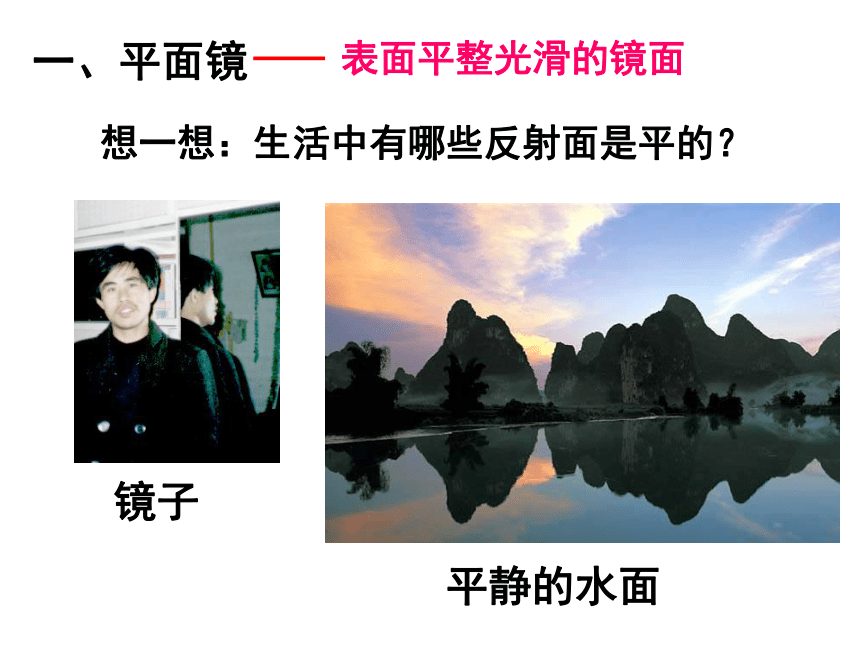

一、平面镜
表面平整光滑的镜面
想一想：生活中有哪些反射面是平的？
镜子
平静的水面

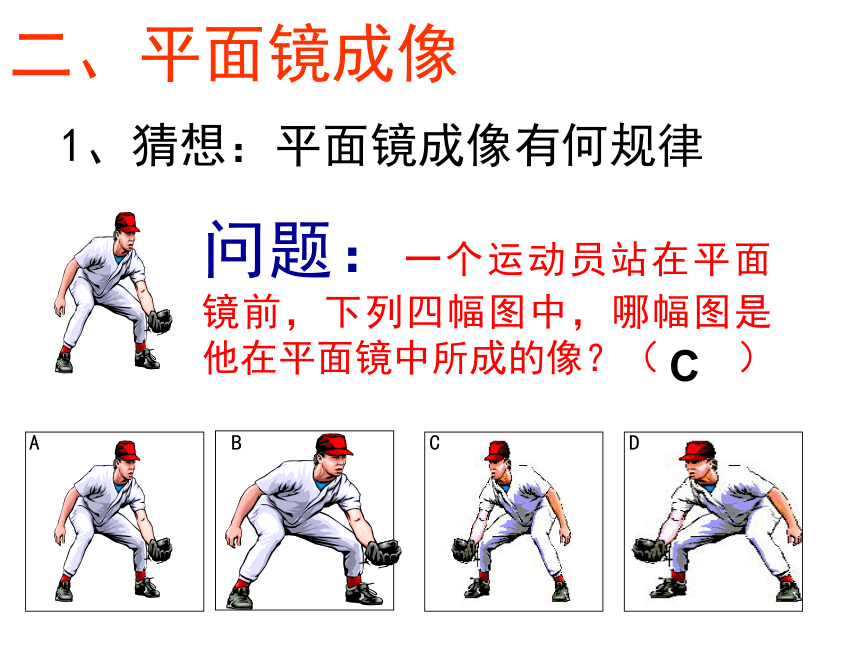

问题：一个运动员站在平面镜前，下列四幅图中，哪幅图是他在平面镜中所成的像？（ ）
1、猜想：平面镜成像有何规律
C

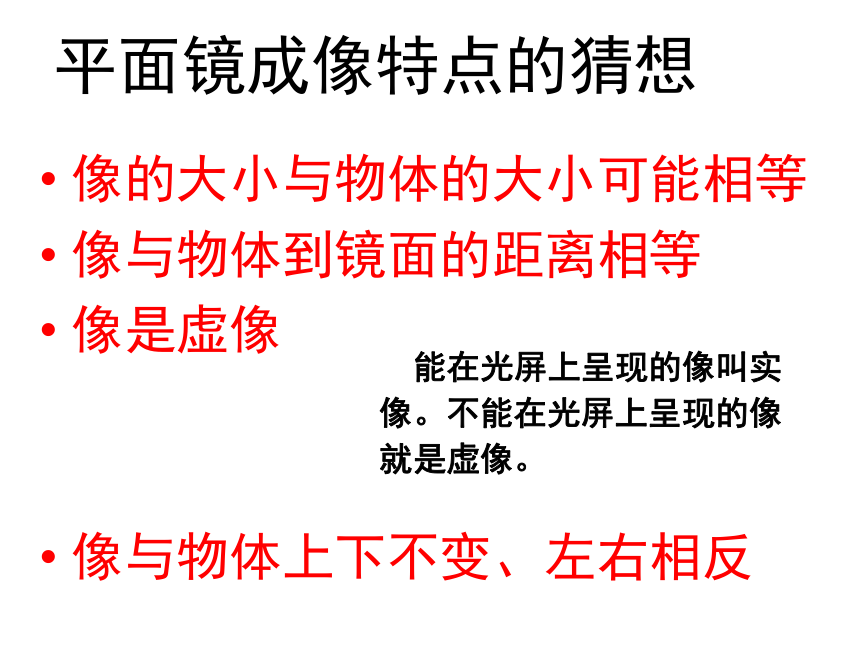

平面镜成像特点的猜想
像的大小与物体的大小可能相等
像与物体到镜面的距离相等
像是虚像


像与物体上下不变、左右相反
能在光屏上呈现的像叫实像。不能在光屏上呈现的像就是虚像。

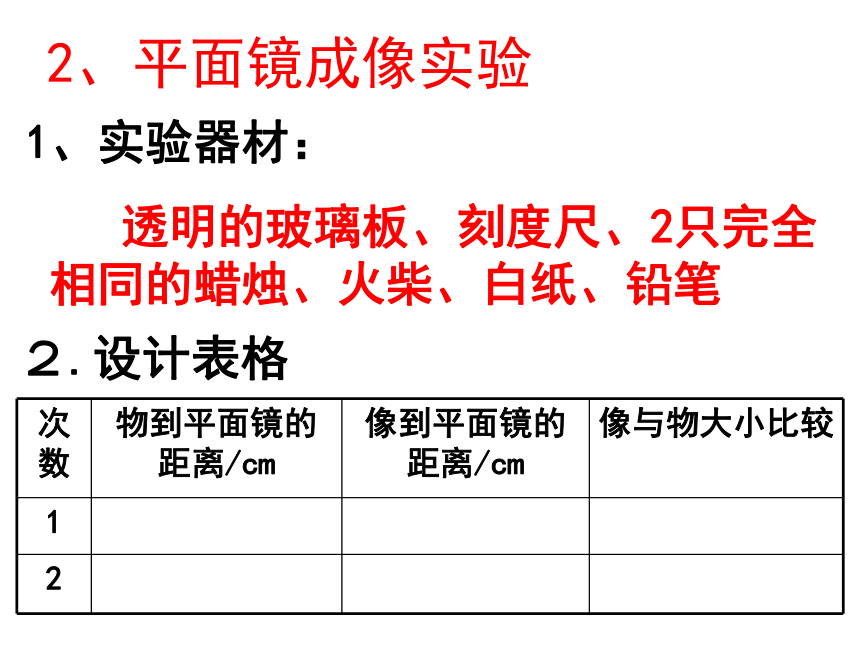

1、实验器材：
２.设计表格
透明的玻璃板、刻度尺、2只完全相同的蜡烛、火柴、白纸、铅笔
2、平面镜成像实验
次数 物到平面镜的距离/cm 像到平面镜的距离/cm 像与物大小比较
1
2

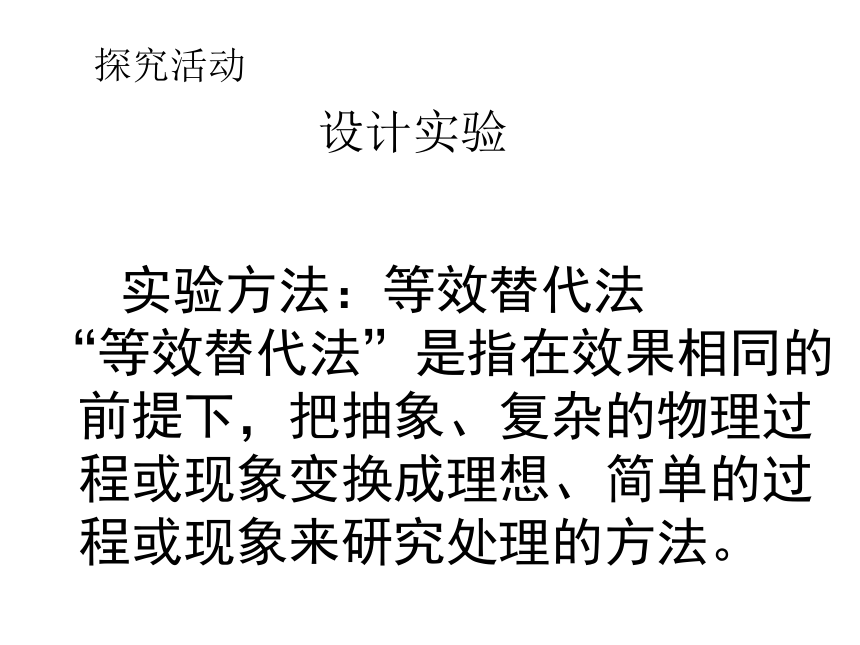

探究活动
设计实验

实验方法：等效替代法
“等效替代法”是指在效果相同的前提下，把抽象、复杂的物理过程或现象变换成理想、简单的过程或现象来研究处理的方法。

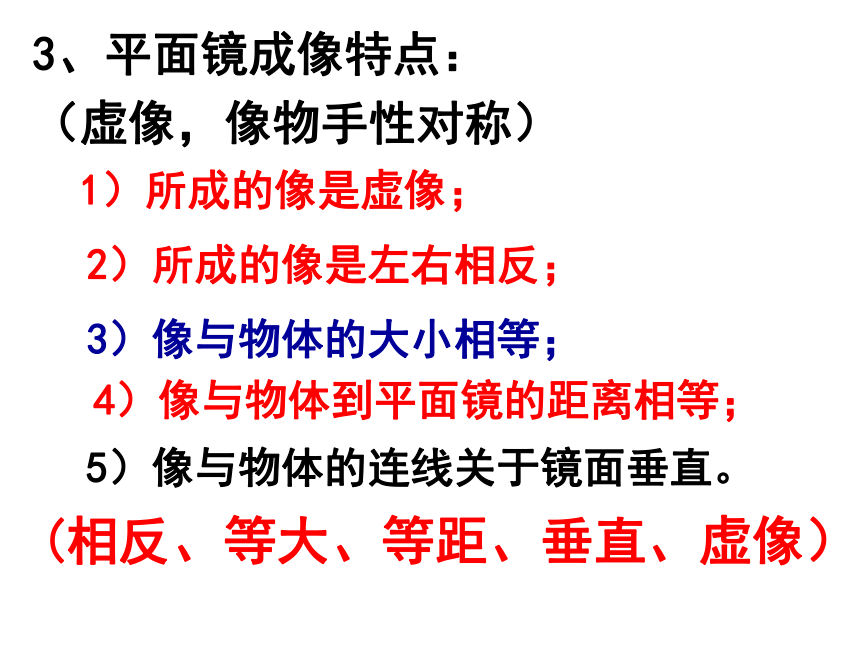

3、平面镜成像特点：
（虚像，像物手性对称）
2）所成的像是左右相反；
3）像与物体的大小相等；
4）像与物体到平面镜的距离相等；
5）像与物体的连线关于镜面垂直。
(相反、等大、等距、垂直、虚像）
1）所成的像是虚像；

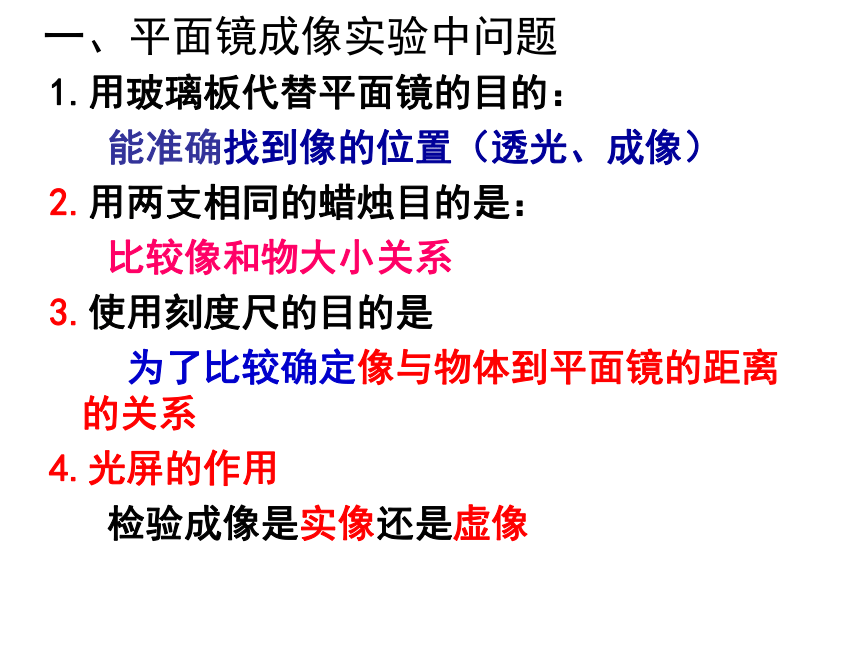

一、平面镜成像实验中问题
1.用玻璃板代替平面镜的目的：
能准确找到像的位置（透光、成像）
2.用两支相同的蜡烛目的是：
比较像和物大小关系
3.使用刻度尺的目的是
为了比较确定像与物体到平面镜的距离的关系
4.光屏的作用
检验成像是实像还是虚像

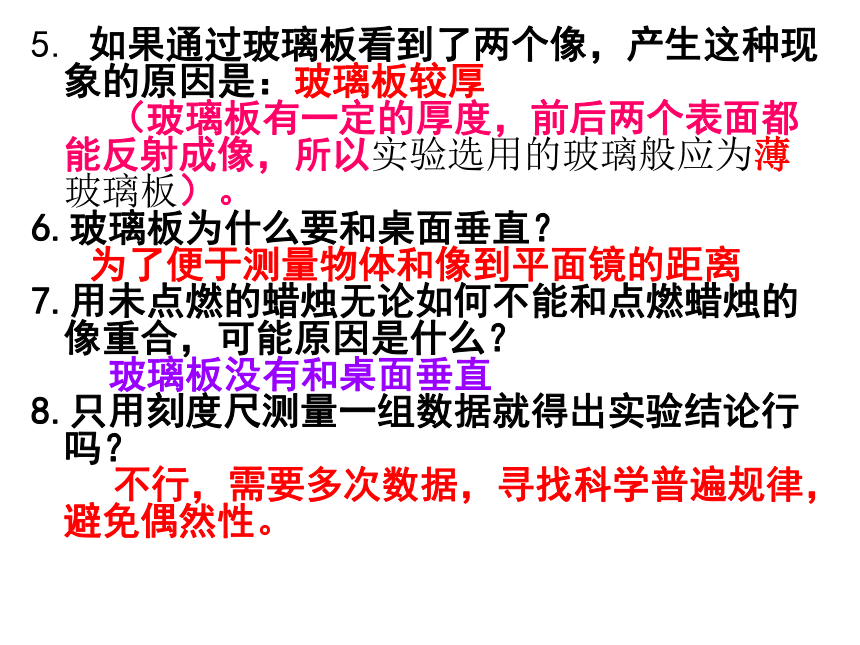

5. 如果通过玻璃板看到了两个像，产生这种现象的原因是：玻璃板较厚
（玻璃板有一定的厚度，前后两个表面都能反射成像，所以实验选用的玻璃般应为薄玻璃板）。
6.玻璃板为什么要和桌面垂直？
为了便于测量物体和像到平面镜的距离
7.用未点燃的蜡烛无论如何不能和点燃蜡烛的像重合，可能原因是什么？
玻璃板没有和桌面垂直
8.只用刻度尺测量一组数据就得出实验结论行吗？
不行，需要多次数据，寻找科学普遍规律，避免偶然性。
9.若用平面镜，实验将不能进行，原因是：平面镜不透明，看不到蜡烛B，无法确定像的位置
10.我们在玻璃板后看到蜡烛的像是因为光的反射所形成的虚像
11.移去后面的蜡烛B，并在其所在位置放一光屏，则光屏上不能接收到蜡烛的像
12.为了便于观察到蜡烛的像，该实验最好在较暗的环境中进行
13.在寻找像的位置时，眼睛应该在蜡烛A这一侧观察
三、平面镜成像的原理：
光的镜面反射
(1)人眼是怎样看到物体的?
（2）、人眼是怎样看见平面镜成的像？
挡板
我们看到的像与在此处放一个相同的蜡烛的效果是一样的。
在P′处看到了虚像
1.平面镜的作用：成像和改变光路。
（1）：牙医用的平面镜检查牙齿
（2）：潜望镜
平面镜使房间看起来更宽敞。
1、平面镜的应用
1）主要是用来成像
观察眼睛不能直接看到的物体，如自己的面容、姿势、口腔内牙齿等 ．
2）可用平面镜来改变光路
以按要求控制光的传播方向．
改变光路：潜望镜
有关反射的描述
"捞不到水中月,摘不到 镜中花"
在上述描述中你能提出什么问题?得到些什么认识?
D
课堂练习
像与物体上下不变左右相反
解此类题你还有哪些更好的方法？
C
2、小华同学观察到某汽车车牌号在平面镜中的像为“81-10”，则该车的车牌号为（ ）
A、81-01 B、81-10 C、10-81 D、01-18
D
练习：作出下列各图中物体经平面镜后所成的像。
1、在玻璃板前放一粒棋子A，观察A在玻璃中所成的像，在实验中人们移动玻璃板后的棋子B，使它与棋子A在玻璃板中所成的像重合，这一步的实验目的是_____________________________。
为了找到棋子A的像的位置
2、人站在平面镜前2米，此时人在镜中的像距平面镜 米，若人向镜移近1米，则人与像的距离为 米，人在镜中像的大小将 （选填“变大”、“变小”或“不变”）
2
2
不变
若小明同学身高1.5m，他站在大衣柜的穿衣镜前1.5m，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_______。（选填“变大”、“变小”、“不变”）
课堂练习
1.5
3
不变
3、如图所受示，物体在平面镜中成像情况正确的是 （ ）
B
C
平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是_______。
课堂练习
反射
虚像

14: 指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )
( )
( 光的反射 )
( )
课堂练习
光的直线传播
光的直线传播
光的直线传播
四、平面镜成像的作图
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜
成像的特点作图。
A’
B’
方法：
1、作垂线
2、取等距离
3、画虚像
7.在图中有一光源S发出的某条光线经平面镜反射后刚好通过B点，画出光路图并找出入射点的位置。
平面镜
成像特点
平面镜所成的像和物体到镜面的距离都相等
像与物体大小相等
像与物体对应点的连线与镜面垂直
成像原理：
光的反射
作图：
成像特点
成像原理
应用：
成像
改变光路：潜望镜
