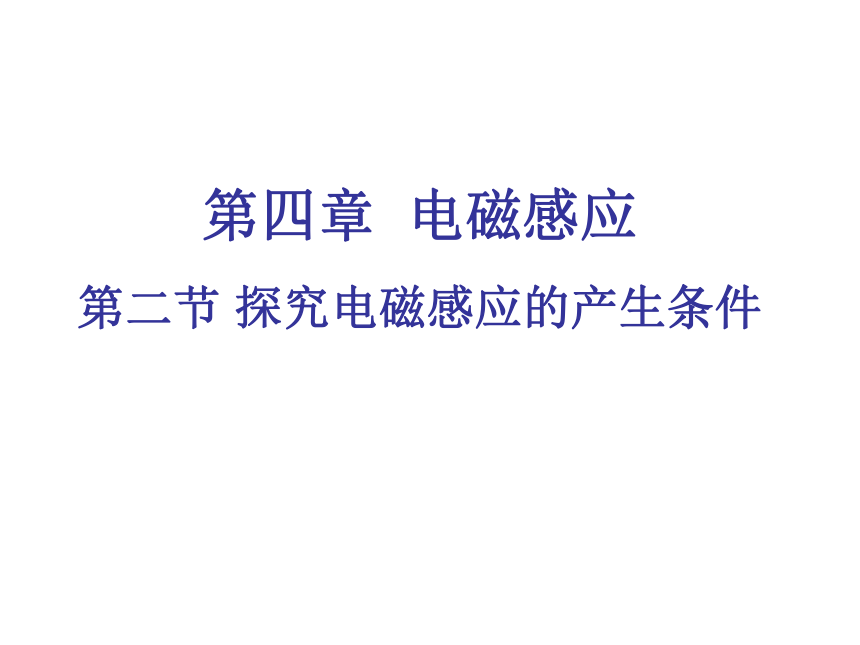

第四章 电磁感应
第二节 探究电磁感应的产生条件

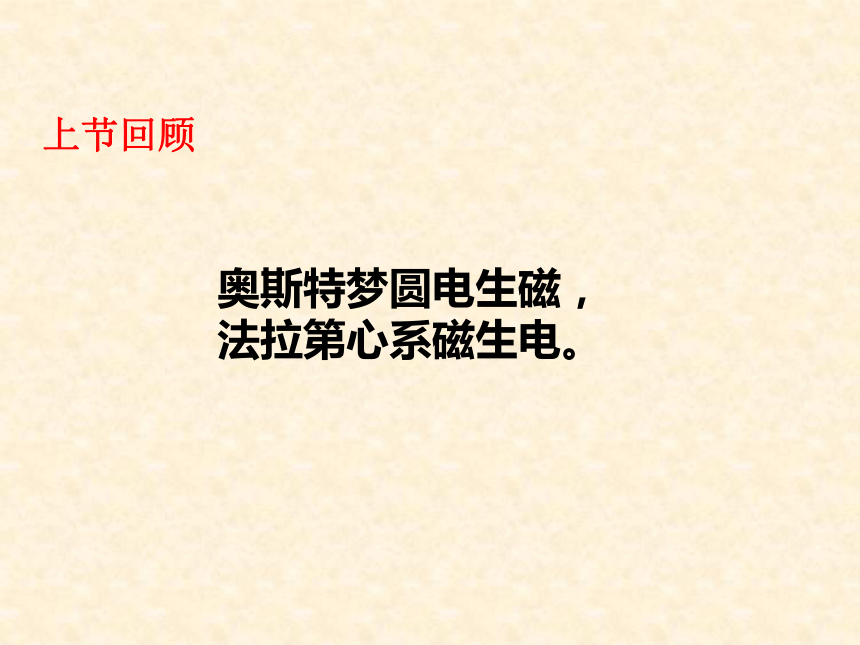

奥斯特梦圆电生磁，
法拉第心系磁生电。

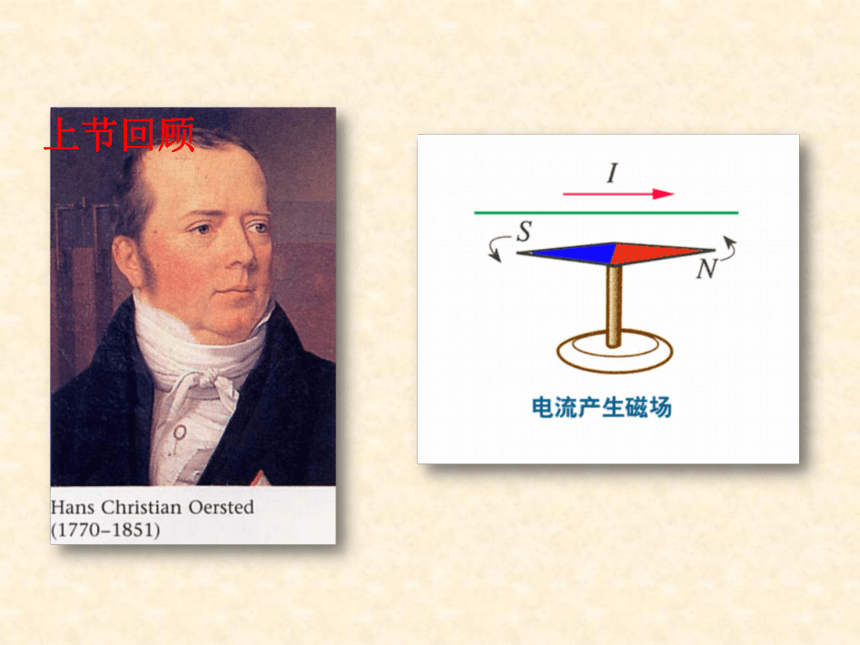

上节回顾
上节回顾
“磁生电”？
“电能生磁”！

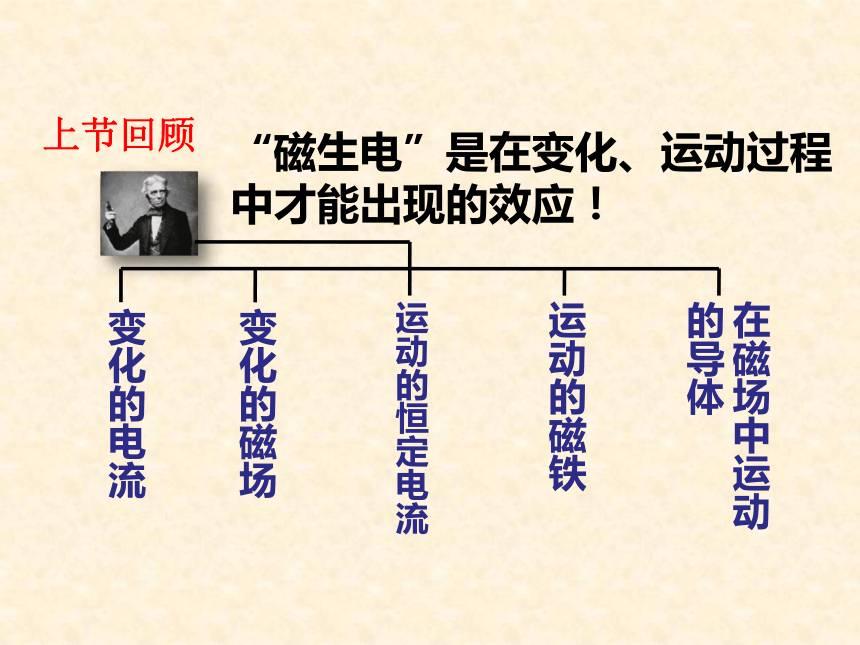

上节回顾
“磁生电”是在变化、运动过程中才能出现的效应！
变化的电流
变化的磁场
运动的恒定电流
运动的磁铁
在磁场中运动的导体
上节回顾

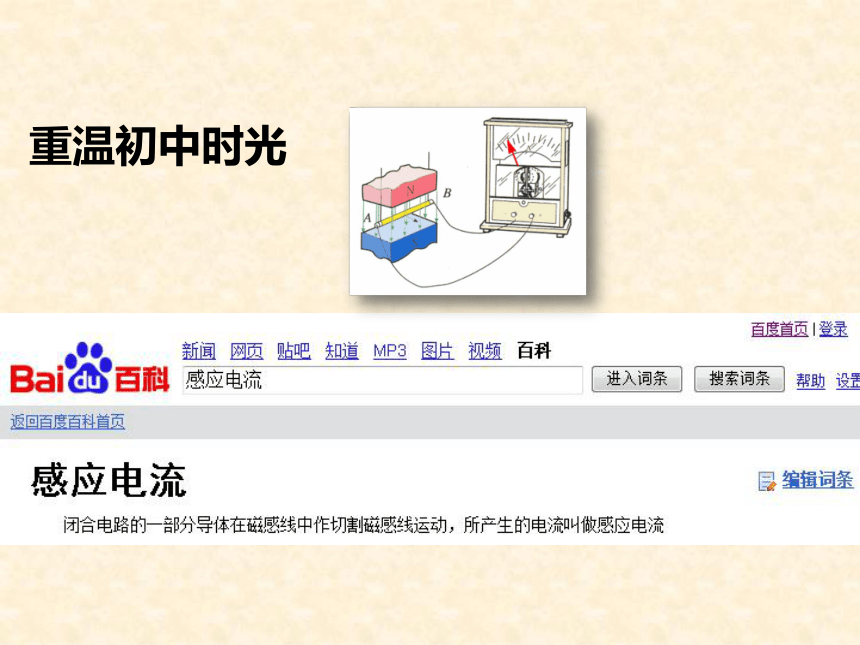

重温初中时光

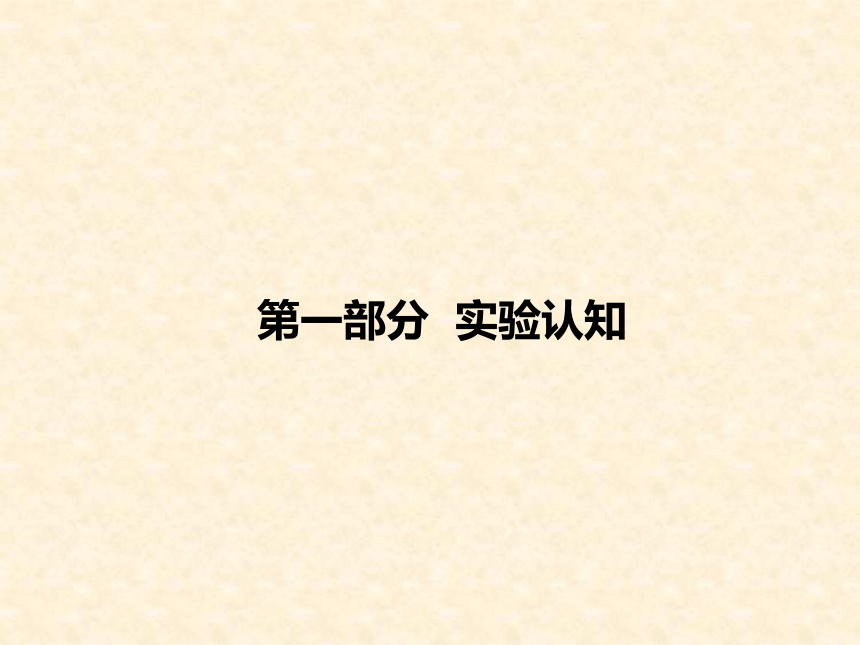

第一部分 实验认知

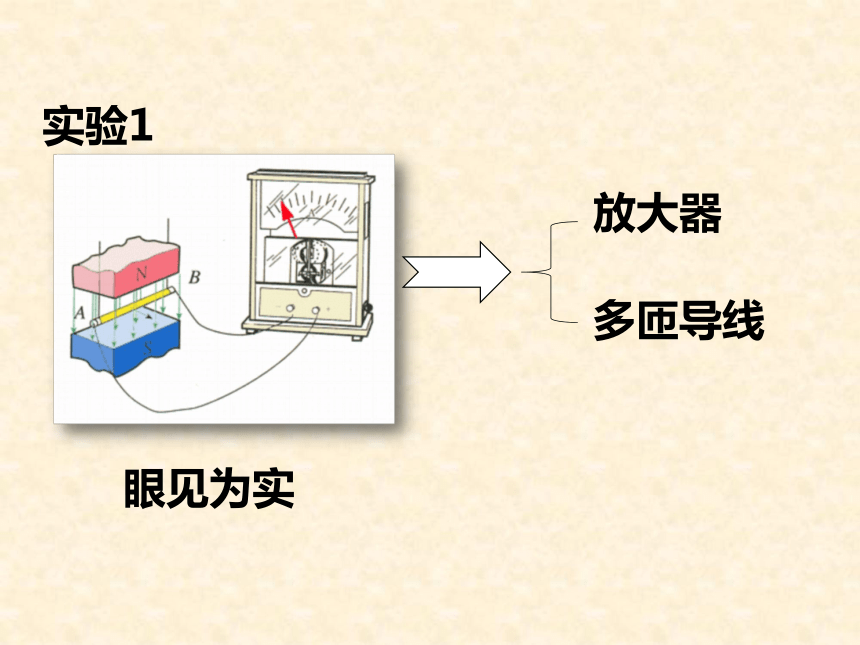

眼见为实
放大器
多匝导线
实验1
问题1：
如何才能在刮板输送机 电热管回路中产生感应电流？
问题2：
假如ab棒不动，还能设法产生感应电流吗？

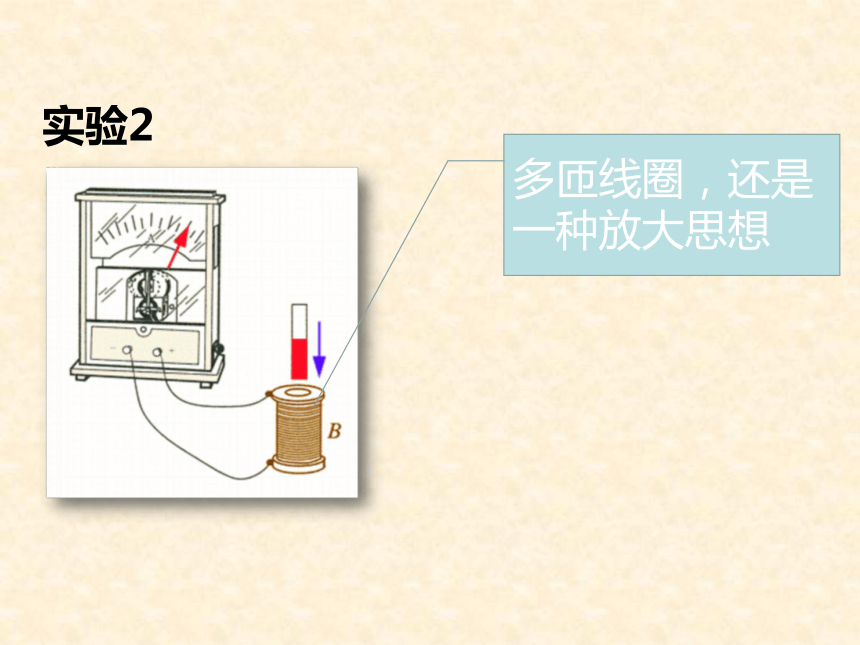

实验2
多匝线圈，还是一种放大思想

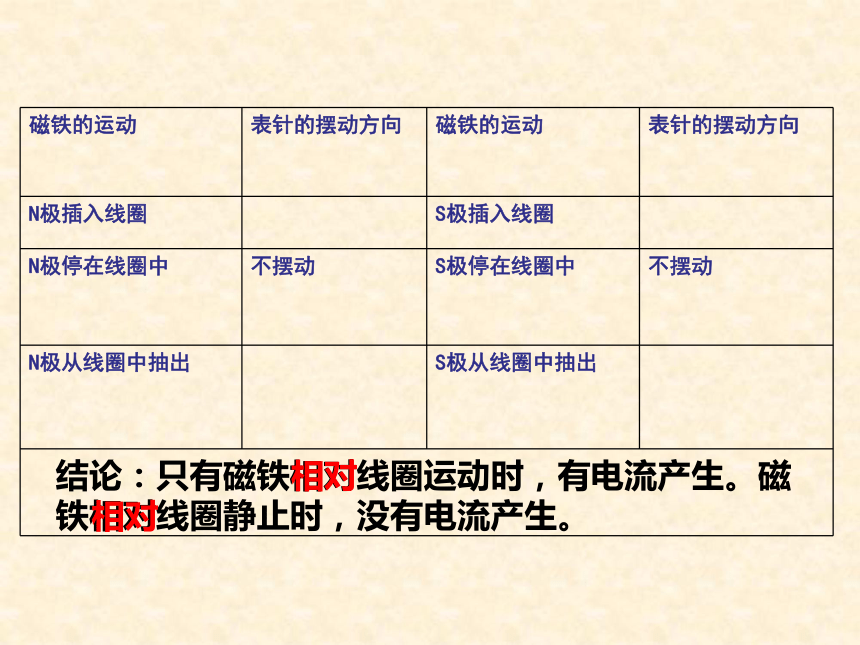

结论：只有磁铁相对线圈运动时，有电流产生。磁铁相对线圈静止时，没有电流产生。
相对
相对
磁铁的运动 表针的摆动方向 磁铁的运动 表针的摆动方向
N极插入线圈 S极插入线圈
N极停在线圈中 不摆动 S极停在线圈中 不摆动
N极从线圈中抽出 S极从线圈中抽出

问题：
假如磁铁不动，还能设法产生感应电流吗？
相对运动！
条形磁铁的磁场
通电螺线管的磁场
替换后实验！
电路相互独立！
实验3
问题1：
通电螺线管A静止在螺线管B内，会在 B回路中产生感应电流吗？
问题2：
你认为该如何操作才能在B回路中产生感应电流？
a.线圈的插与拔
b.开关的开与合
开关闭合瞬间
开关断开瞬间
开关闭合状态
有
有
无
运动
变化
电流变化
磁场变化
左
右
无
c.滑动变阻器的作用
滑动变阻器滑动时
向左滑动
向右滑动
左
右
总电阻变化
电流变化
磁场变化
第二部分 分析论证
模型归类
①切割类
②变化类
条件分析
B不变，S变
S不变，B变
Φ=BS
Φ=BS
Φ=BS 变！
相对运动
磁场变化
结论：
只要穿过闭合电路的磁通量发生变化，闭合电路中就有感应电流。
第三部分 判断应用
如图所示，把矩形闭合刮板输送机 电热管线圈放在匀强磁场中，线圈平面与磁感线平行，下面能使线圈产生感应电流的是（ ）
A．线圈沿磁感线方向移动
B．线圈沿垂直磁感线方向做移动
C．线圈以ab边为轴匀速转动
D．线圈以bc边为轴匀速转动
C
问题
现象探究
请问：
甲乙什么方向站立最有可能发出电来？
最新科技应用
1831年, 法拉第的成功实验
新型无线充电器可为一米外设备充电
据英国《每日邮报》报道，日本科学家研制了一种新型无线充电器并进行了成功演示。这种新型充电器能够为1米外的设备充电，随着它的出现和普及，我们将在某一天与电源插头说“再见”。
Gear4 日前在香港举办记者会，宣布在香港推出一系列 iPhone 产品，其中以上图的无线充电器最受曯目。该无线充电器使用无线充电技术，把套上特别保护套的 iPhone 放在该无线充电版上即可充电。预计 12月推出，售价未有公布。
课后习题1
课后习题2
课后习题3
第四部分 小结
①从几个“磁生电”现象到统一的规律：
磁通量发生变化，产生感应电流。
②磁通量的是否变化要看磁感应强度B和正对面积S的乘积是否变化。
