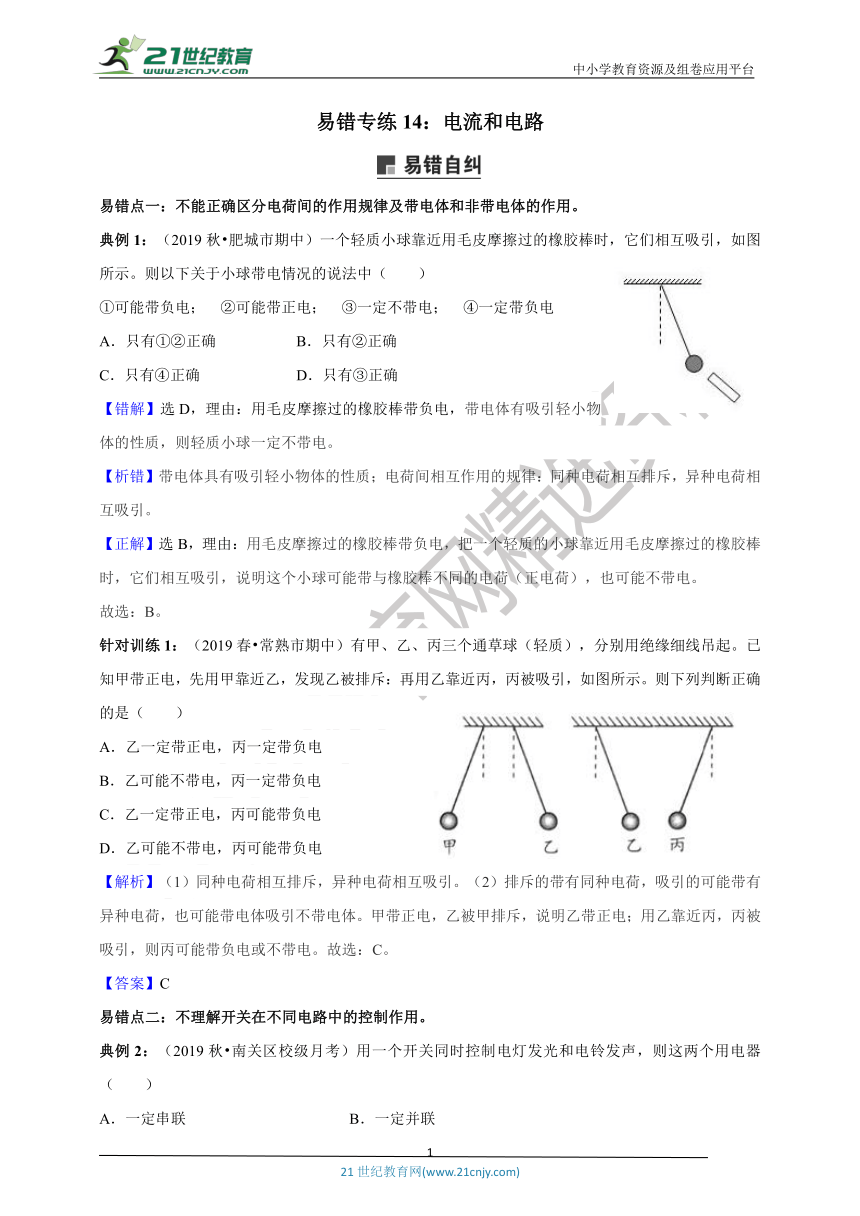

易错专练14：电流和电路
易错点一：不能正确区分电荷间的作用规律及带电体和非带电体的作用。
典例1：（2019秋?肥城市期中）一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，如图所示。则以下关于小球带电情况的说法中（ ）
①可能带负电； ②可能带正电； ③一定不带电； ④一定带负电
A．只有①②正确 B．只有②正确
C．只有④正确 D．只有③正确
【错解】选D，理由：用毛皮摩擦过的橡胶棒带负电，带电体有吸引轻小物体的性质，则轻质小球一定不带电。
【析错】带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
【正解】选B，理由：用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电。
故选：B。
针对训练1：（2019春?常熟市期中）有甲、乙、丙三个通草球（轻质），分别用绝缘细线吊起。已知甲带正电，先用甲靠近乙，发现乙被排斥：再用乙靠近丙，丙被吸引，如图所示。则下列判断正确的是（ ）
A．乙一定带正电，丙一定带负电
B．乙可能不带电，丙一定带负电
C．乙一定带正电，丙可能带负电
D．乙可能不带电，丙可能带负电
【解析】（1）同种电荷相互排斥，异种电荷相互吸引。（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。甲带正电，乙被甲排斥，说明乙带正电；用乙靠近丙，丙被吸引，则丙可能带负电或不带电。故选：C。
【答案】C
易错点二：不理解开关在不同电路中的控制作用。
典例2：（2019秋?南关区校级月考）用一个开关同时控制电灯发光和电铃发声，则这两个用电器（ ）

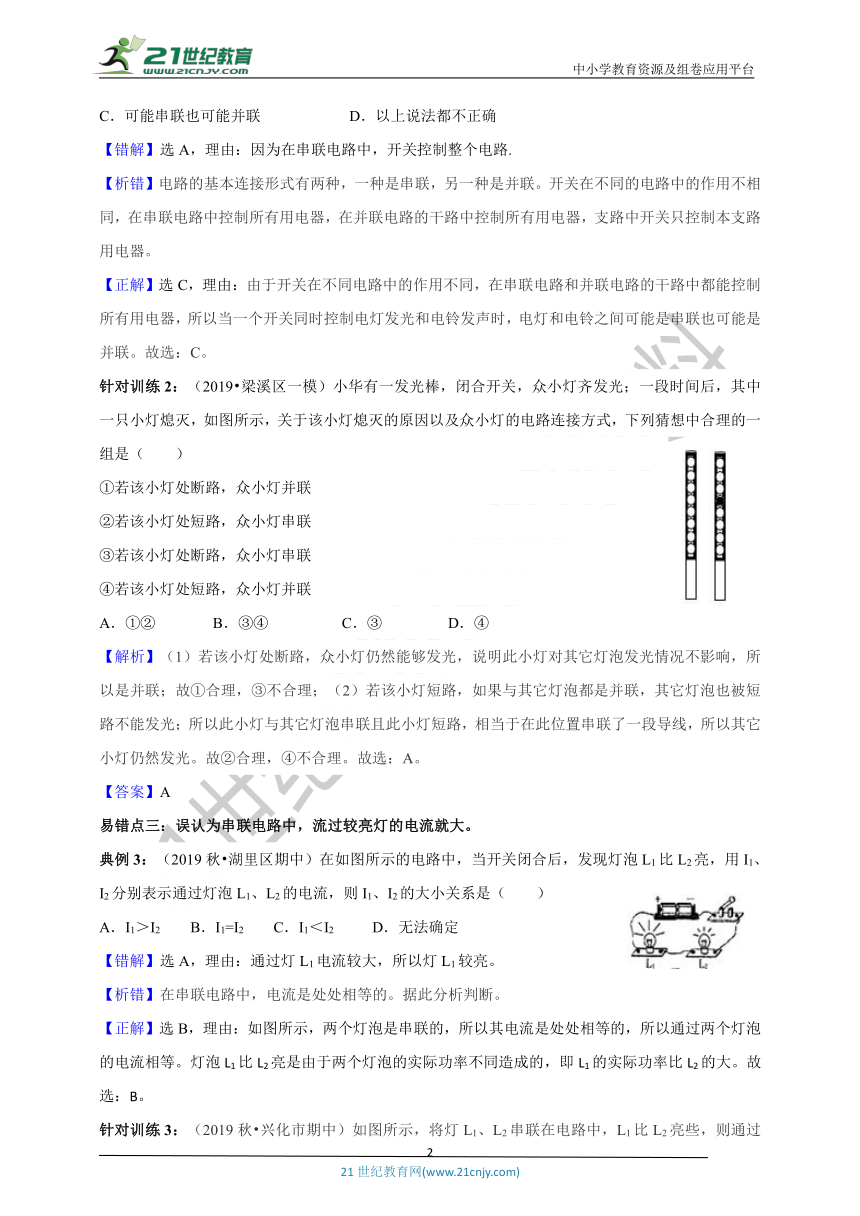

A．一定串联 B．一定并联
C．可能串联也可能并联 D．以上说法都不正确
【错解】选A，理由：因为在串联电路中，开关控制整个电路.
【析错】电路的基本连接形式有两种，一种是串联，另一种是并联。开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，支路中开关只控制本支路用电器。
【正解】选C，理由：由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制电灯发光和电铃发声时，电灯和电铃之间可能是串联也可能是并联。故选：C。
针对训练2：（2019?梁溪区一模）小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组是（ ）
①若该小灯处断路，众小灯并联
②若该小灯处短路，众小灯串联
③若该小灯处断路，众小灯串联
④若该小灯处短路，众小灯并联
A．①② B．③④ C．③ D．④
【解析】（1）若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以是并联；故①合理，③不合理；（2）若该小灯短路，如果与其它灯泡都是并联，其它灯泡也被短路不能发光；所以此小灯与其它灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其它小灯仍然发光。故②合理，④不合理。故选：A。
【答案】A
易错点三：误认为串联电路中，流过较亮灯的电流就大。
典例3：（2019秋?湖里区期中）在如图所示的电路中，当开关闭合后，发现灯泡L1比L2亮，用I1、I2分别表示通过灯泡L1、L2的电流，则I1、I2的大小关系是（ ）
A．I1＞I2 B．I1=I2 C．I1＜I2 D．无法确定
【错解】选A，理由：通过灯L1电流较大，所以灯L1较亮。
【析错】在串联电路中，电流是处处相等的。据此分析判断。
【正解】选B，理由：如图所示，两个灯泡是串联的，所以其电流是处处相等的，所以通过两个灯泡的电流相等。灯泡L1比L2亮是由于两个灯泡的实际功率不同造成的，即L1的实际功率比L2的大。故选：B。

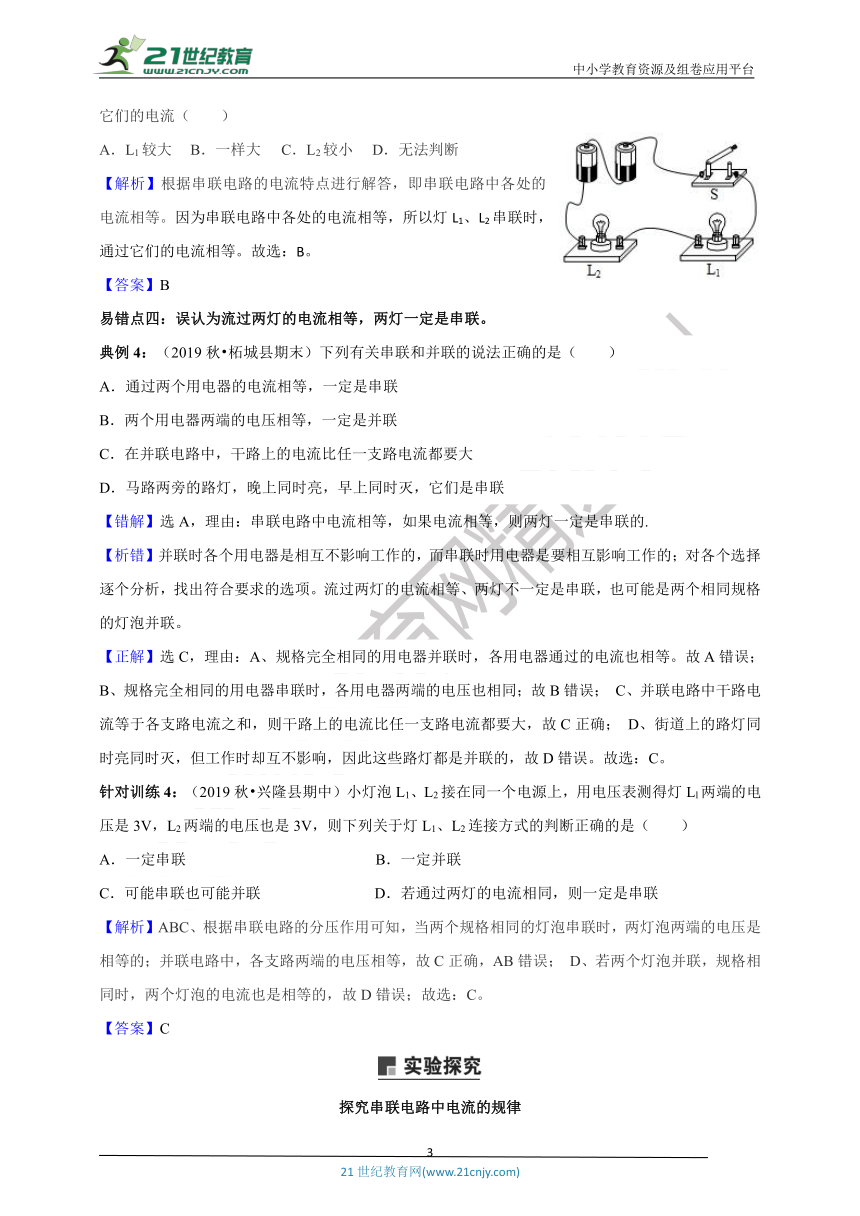

针对训练3：（2019秋?兴化市期中）如图所示，将灯L1、L2串联在电路中，L1比L2亮些，则通过它们的电流（ ）
A．L1较大 B．一样大 C．L2较小 D．无法判断
【解析】根据串联电路的电流特点进行解答，即串联电路中各处的电流相等。因为串联电路中各处的电流相等，所以灯L1、L2串联时，通过它们的电流相等。故选：B。
【答案】B
易错点四：误认为流过两灯的电流相等，两灯一定是串联。
典例4：（2019秋?柘城县期末）下列有关串联和并联的说法正确的是（ ）
A．通过两个用电器的电流相等，一定是串联
B．两个用电器两端的电压相等，一定是并联
C．在并联电路中，干路上的电流比任一支路电流都要大
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
【错解】选A，理由：串联电路中电流相等，如果电流相等，则两灯一定是串联的.
【析错】并联时各个用电器是相互不影响工作的，而串联时用电器是要相互影响工作的；对各个选择逐个分析，找出符合要求的选项。流过两灯的电流相等、两灯不一定是串联，也可能是两个相同规格的灯泡并联。
【正解】选C，理由：A、规格完全相同的用电器并联时，各用电器通过的电流也相等。故A错误； B、规格完全相同的用电器串联时，各用电器两端的电压也相同；故B错误； C、并联电路中干路电流等于各支路电流之和，则干路上的电流比任一支路电流都要大，故C正确； D、街道上的路灯同时亮同时灭，但工作时却互不影响，因此这些路灯都是并联的，故D错误。故选：C。
针对训练4：（2019秋?兴隆县期中）小灯泡L1、L2接在同一个电源上，用电压表测得灯Ll两端的电压是3V，L2两端的电压也是3V，则下列关于灯L1、L2连接方式的判断正确的是（ ）
A．一定串联 B．一定并联
C．可能串联也可能并联 D．若通过两灯的电流相同，则一定是串联
【解析】ABC、根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两端的电压相等，故C正确，AB错误； D、若两个灯泡并联，规格相同时，两个灯泡的电流也是相等的，故D错误；故选：C。
【答案】C
探究串联电路中电流的规律

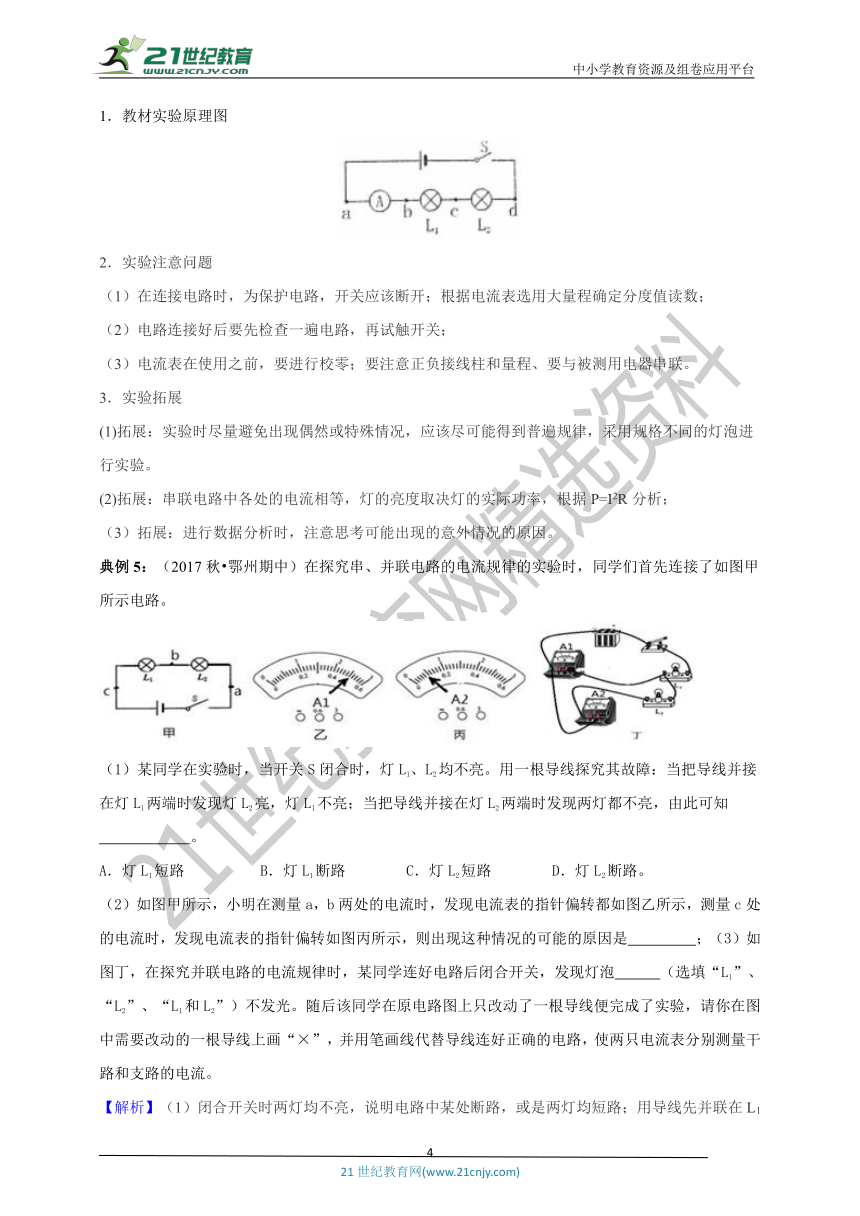

1．教材实验原理图
2．实验注意问题
（1）在连接电路时，为保护电路，开关应该断开；根据电流表选用大量程确定分度值读数；
（2）电路连接好后要先检查一遍电路，再试触开关；
（3）电流表在使用之前，要进行校零；要注意正负接线柱和量程、要与被测用电器串联。
3．实验拓展
(1)拓展：实验时尽量避免出现偶然或特殊情况，应该尽可能得到普遍规律，采用规格不同的灯泡进行实验。
(2)拓展：串联电路中各处的电流相等，灯的亮度取决灯的实际功率，根据P=I2R分析；
（3）拓展：进行数据分析时，注意思考可能出现的意外情况的原因。
典例5：（2017秋?鄂州期中）在探究串、并联电路的电流规律的实验时，同学们首先连接了如图甲所示电路。/ （1）某同学在实验时，当开关S闭合时，灯L1、L2均不亮。用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知
。
A．灯L1短路 ???B．灯L1断路 ?? C．灯L2短路 ??D．灯L2断路。
（2）如图甲所示，小明在测量a，b两处的电流时，发现电流表的指针偏转都如图乙所示，测量c处的电流时，发现电流表的指针偏转如图丙所示，则出现这种情况的可能的原因是 ；（3）如图丁，在探究并联电路的电流规律时，某同学连好电路后闭合开关，发现灯泡 （选填“L1”、“L2”、“L1和L2”）不发光。随后该同学在原电路图上只改动了一根导线便完成了实验，请你在图中需要改动的一根导线上画“×”，并用笔画线代替导线连好正确的电路，使两只电流表分别测量干路和支路的电流。
【解析】（1）闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路。故选B。（2）发现电流表的指针偏转如图丙所示，指针偏转的角度变小，由于电流不变，故此时电流表选用的是大量程；（3）电流表内阻很小，相当于一根导线，由电路图可知，电流表A1与灯L2串联，灯L2被短路，因此闭合开关后，灯L2不亮。两只电流表分别测干路和支路的电流，电路图如图所示：
【答案】（1）B；（2）两个电流表所选的量程不同；（3）L2；如图。

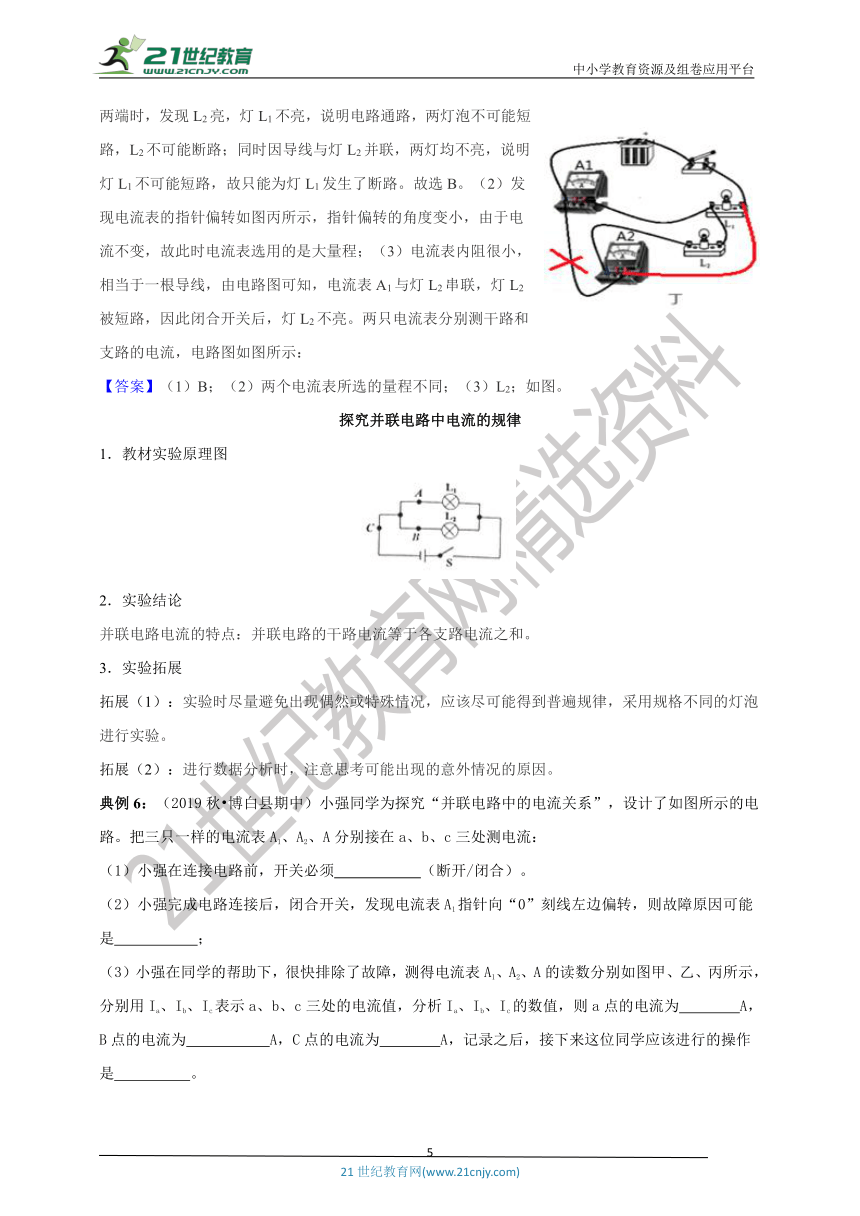

探究并联电路中电流的规律
1．教材实验原理图
/
2．实验结论
并联电路电流的特点：并联电路的干路电流等于各支路电流之和。
3．实验拓展
拓展（1）：实验时尽量避免出现偶然或特殊情况，应该尽可能得到普遍规律，采用规格不同的灯泡进行实验。
拓展（2）：进行数据分析时，注意思考可能出现的意外情况的原因。
典例6：（2019秋?博白县期中）小强同学为探究“并联电路中的电流关系”，设计了如图所示的电路。把三只一样的电流表A1、A2、A分别接在a、b、c三处测电流：
（1）小强在连接电路前，开关必须 （断开/闭合）。
（2）小强完成电路连接后，闭合开关，发现电流表A1指针向“0”刻线左边偏转，则故障原因可能是 ；
（3）小强在同学的帮助下，很快排除了故障，测得电流表A1、A2、A的读数分别如图甲、乙、丙所示，分别用Ia、Ib、Ic表示a、b、c三处的电流值，分析Ia、Ib、Ic的数值，则a点的电流为? A，B点的电流为? A，C点的电流为 A，记录之后，接下来这位同学应该进行的操作是 。
/
【解析】（1）为保护电路，小强在连接电路前，开关必须断开；
（2）小强完成电路连接后，闭合开关，电流表A1指针向“0”刻线左边偏转，则说明电流表的正负接线柱接反了；
（3）由图甲可知，电流表的量程为0～0.6A，分度值为0.02A，则a点的电流Ia=0.2A，由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，则B点的电流Ib=0.3A，由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，则C点的电流Ic=0.5A；结果要有可靠性，就应用不同规格的电灯多做几次实验，进行分析数据。
【答案】（1）断开；（2）电流表的正负接线柱接反了；（3）0.2；0.3；0.5；换用不同规格的灯泡重做上述实验。
强化训练
1．（2019秋?新疆期末）下列关于电荷的说法中正确的是（ ）
A．自由电子带正电 B．绝缘体中没有电子
C．同种电荷相互吸引 D．自然界中存在两种电荷
2．（2019秋?锦江区期末）在下图所示的文具中，通常情况下属于绝缘体的是（ ）
3．（2019秋?丰台区期末）下列物品中，通常情况下属于导体的是（ ）
A．塑料尺子 B．橡胶手套 C．玻璃杯 D．铁钉
4．（2020?望花区一模）下列物质中，属于导体的是（ ）
A．塑料梳子 B．金属电缆 C．橡胶气球 D．木质夹子
5．（2019秋?襄阳期末）小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球，下列判断正确的是（ ）
A．与气球摩擦的头发带负电 B．与头发摩擦的气球带正电
C．与头发摩擦的气球带负电 D．与头发摩擦的气球不带电
6．（2019秋?新疆期末）下列每组物体在通常情况下都是绝缘体的是（ ）
A．玻璃棒，橡胶棒 B．铅笔芯、刻度尺
C．硬币、陶瓷罐 D．人体、大地
7．（2019秋?陈仓区期末）用毛皮摩擦硬橡胶棒，硬橡胶棒带了负电，这是由于（ ）
A．毛皮束缚电子的能力比较强 B．硬橡胶棒的正电荷转移到毛皮上
C．摩擦过程中创造了负电荷 D．硬橡胶棒上有了多余的电子
8．（2019秋?北碚区校级月考）冬天的时候，欢欢去北方某地看雪。北方冬天天气很干燥，经常会产生各种静电现象。下列各现象中，不是由于物体带静电引起的是（ ）
A．欢欢在街上逛，发现穿的化纤羽绒服容易吸附灰尘
B．欢欢拆开一次性筷子的薄塑料包装袋，发现薄塑料包装袋会吸附在手上
C．欢欢洗完手，没擦干就去摸室外的铁栏杆，手粘在了铁栏杆上
D．欢欢回到宾馆，脱掉化纤羽绒服时，会产生噼啪的声音
9．（2019秋?保定期末）图中的电器正常工作时，电流最接近10A的是（ ）
10．（2019秋?西城区期末）下列四种用电器中，主要利用电流热效应工作的是（ ）
A．电风扇 B．计算器 C．节能灯 D．电饭锅
11．（2020?望花区一模）带有大型用电器的车间中要时刻保证无尘环境，因为带电体会 ，如图所示为某装置放电时的震撼情景，此时形成了从接收器到发射器方向的电流，由此判断发射器发射 （选填“正”或“负”）电荷到接收器；车间中如果有工人作业需要穿橡胶底的鞋，原因是橡胶属于 （选填“导体”或“绝缘体”）。
12．（2020?新抚区一模）为了积极响应党和国家号召，践行绿色发展理念，某企业引进静电除尘设备，治理生产中的空气污染。启动静电除尘设备，混浊空气进入除尘腔即被电离成离子和电子，由于 种电荷互相吸引。其中的电子会向设备的阳极板（带正电）运动，在运动过程中遇到尘粒，使尘粒带上 （选填“正”或“负”）电荷，带了电的尘粒继续运动，碰到阳极板失去电性，在 的作用下，落向底部的集尘板。
13．（2019秋?垦利区期末）2018年平昌冬奥会闭幕式上，短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”，为做好演员的保暖工作，超薄保暖服采用了超级新型纳米材料﹣一石墨烯发热膜，演员上场前，需先给保暖服内的电池充电，电池充电时电能转化为 能；保暖服通电发热是通过 （选填“热传递”或“做功”）方式增加保暖服的内能。
14．（2019秋?潮南区期中）如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流是 A，通过L2的电流是 A，通过L3的电流是 A。
15．（2019秋?海港区期中）在虚线框中画出满足下列要求的电路图：（1）灯L1和L2并联；电流表测灯L1电流；
（2）并按照电路图连接右侧的实物图。
/
16．（2019秋?日照期中）三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”。所接电路图如图甲所示。
/
（1）在连接电路时，开关应该 ；
（2）第一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”。请你指出造成他判断错误的原因是： ；
（3）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大。则下列说法正确的是 ；
A．灯L2中的电流较大，所以L2更亮
B．电流从电源正极出来先通过灯L2，所以L2更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）第三小组同学闭合开关S后，发现灯L1发光，L2不发光。对此现象，同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小；以上猜想可能的有 （选填序号）。
17．（2019秋?江汉区期中）小明和同学们分别探究“并联电路中电流的关系”。
（1）小明设计了如图甲所示的电路，准备测量A点的电流。请你在图乙中用笔画线代替导线，完成实物电路的连接。（已知L1的电流为0.5A）
（2）闭合开关后，小明看到灯L2发光，但灯L1不发光，电流表示数为零，电路可能存在的故障是： 。
（3）小红利用三个电流表设计了图丙所示电路，请你找出这个电路中连接错误的那一根导线，并在这根导线上打“×”，表示这根导线不能这样接，然后画出正确的连接位置。
（4）他们测完一组数据后接下来的具体操作应该是 ，这样做的目的是 。/
18．（2019秋?潮阳区校级月考）雾霾天气的主要污染物是PM2.5．PM2.5是大气中直径小于等于2.5μm的颗粒悬浮物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害。某大学的科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关S1、S2后：
（1）风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为 。颗粒物接触金属网C后会带上 电。
（2）带电颗粒物很快又会离开金属网C，这是因为 。离开金属网C后，颗粒物很快又被带有正电荷的棉芯D牢牢粘住，这又是因为 。
（3）室外空气中的PM2.5主要来自矿物燃料燃烧的排放。PM2.5在空中做无规则运动 （选填“属于”或“不属于”）扩散现象；有效减小PM2.5在空气中浓度的做法是 。
19．（2020?望花区一模）如图所示，用一个与毛皮摩擦过的橡胶棒触碰验电器的金属球，观察到下方的金属铂片张开请回答：
（1）验电器金属箔片带正电还是负电；
（2）验电器金属箔片张开的原因是什么；
（3）从橡胶棒触碰验电器到箔片张开的瞬间，所形成的电流方向是从橡胶棒到金属箔片还是从金属箔片到橡胶棒？
20．（2019秋?沙坪坝区校级月考）如图是一个实验用玻璃箱中的电路图。进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。
求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？
（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？
/
1．（2019秋?南平期末）共享单车在车筐底部覆盖着太阳能发电板（如图所示），通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电。此吋在太阳能发电板和蓄电池的电路中，发电板相当于（ ）
A．电源 B．用电器 C．导线 D．开关
2．（2019秋?津南区期末）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
/
A．电流方向由A到B B．有电流但方向无法确定
C．电流方向由B到A D．始终无电流
3．（2019秋?东城区期末）图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（ ）
A． B． C． D．
4．（2019秋?揭西县期末）小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡。台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，如图中设计的电路符合要求的是（ ）
5．（2019秋?深圳期末）用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“O～3安”的量程读成了2.4安，那么实际测得的电流应该是（ ）
A．2.4安 B．0.48安 C．0.36安 D．0.24安
6．（2019秋?包河区期中）有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～3A量程，从0～0.6A量程的刻度盘上发现指针正好指在0.46A的刻度线上，则测得实际电流的大小为（ ）
A．0.43A B．0.46A C．2.3A D．2.6A
7．（2019秋?榆树市期中）把灯泡L1和L2串联在同一电路中，L1比L2亮，则通过它们的电流I甲和I乙的大小关系是（ ）
A．I甲＞I乙 B．I甲＝I乙 C．I甲＜I乙 D．无法判断
8．（2019秋?霍林郭勒市期末）如图所示，开关S闭合后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则通过L1、和L2的电流分别是（ ）
A．0.8A，0.6A B．0.6A，1.2A C．0.6A，1.0A D．1.2A，0.6A
9．（2019秋?海淀区校级月考）如图所示，甲、乙是用同种材料制成的均匀圆柱体形状的电阻，它们的长度相同，乙的横截面积比甲的大。将它们串联在电路中，测通过它们的电流分别为I甲和I乙，则下列判断中正确的是（ ）
A．I甲＝I乙 B．I甲＜I乙 C．I甲＞I乙 D．无法确定
10．（2019秋?岚山区期中）在如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则通过灯泡L1和L2中的电流分别为（ ）
A．1.5A 1.5A B．0.3A 0.3A
C．1.2A 0.3A D．1.2A 1.5A
11．（2019秋?伊犁州期末）如图所示电路中：
（1）若使L1、L2并联，应闭合 ，断开 ；
（2）如果只闭合S1而断开S2、S3，灯 亮；
（3）同时闭合开关 是不允许的。
12．（2019秋?江阴市期中）如图是某实验电路的一部分，某次测量表盘如右图所示，电流表的示数为 A，若通过导线ab电流为0.6A，则通过导线cd的电流大小是 A（电流方向由d到c）。
13．（2019秋?相山区期中）如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮。设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1 I2（选填“＞”、“＜”或“＝”）。
14．（2019秋?沙坪坝区校级月考）在如图电路中，电流从P点流入，从Q点流出，R1、R2和R3是完全相同的电阻，通过A1的电流大小为0.6A，通过R2的电流方向为 （填“向左”或“向右”），电流表A的示数是 A． 15．（2019秋?河西区校级月考）设计电路连器材：居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计一种“聪明”的电路﹣﹣晚上，当有人走动发生出声音时，灯亮；经过一两分钟后，内部的延时装置就把电路断开，灯灭，不过，只有夜晚天黑之后灯才能亮，白天，无论发出多大的声音而且电路中有电，电灯也不会亮。请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后，经过一两分钟便自动断开）。
16．（2019?青岛模拟）小星同学用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小星的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小星的解释是错误的。请你完成下列问题：
（1）在虚线方框画出小欢所设计的实验电路图。
（2）根据实验现象简要说明小星的解释是错误的。
/
17．（2019秋?博白县期中）小强同学为探究“并联电路中的电流关系”，设计了如图所示的电路。把三只一样的电流表A1、A2、A分别接在a、b、c三处测电流：
（1）小强在连接电路前，开关必须 （断开/闭合）
（2）小强完成电路连接后，闭合开关，发现电流表A1指针向“0”刻线左边偏转，则故障原因可能是 ；
（3）小强在同学的帮助下，很快排除了故障，测得电流表A1、A2、A的读数分别如图甲、乙、丙所示，分别用Ia、Ib、Ic表示a、b、c三处的电流值，分析Ia、Ib、Ic的数值，则a点的电流为 A，B点的电流为 A，C点的电流为 A，记录之后，接下来这位同学应该进行的操作是 。
/
18．（2019秋?潮南区期中）（1）某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时炸弹装置（如图甲所示）时，为使爆炸装置停止工作，应该剪断 线（选填“a”或“b”）。
（2）各种形式的能在一定条件下可以相互转化，请你依照图乙中给出的两个示例，依次写出电能转化为机械能、化学能转化为电能、光能转化为内能的实例。
/
① ；
② ；
③ ；
④在上述事例中都遵循一个定律，这个定律是 。
19．（2019秋?龙岩期末）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是 ，否则是 。
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是 A，也可能是 A。
20．（2019秋?偃师市月考）如图所示，对该电路进行分析：
（1）当开关S1、S2都闭合时，若A1、A2、A3读数依次为0.5A、0.2A、0.6A，则通过灯L1和L3的电流I1、I3分别为多少？
（2）先断开S1，电流表A3的示数为多少？
（3）再断开S2，可能发生的情况是： 。
强化训练
参考答案与试题解析
1．【解答】A、自由电子带负电，故A错误；
B、绝缘体不易导电的原因是因为绝缘体内几乎没有自由电子，不是没有电子，故B错误；
C、电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，故C错误；
D、自然界中只存在两种电荷，即正电荷和负电荷。故D正确；
故选：D。
2．【解答】A、金属夹是导体，故A不符合题意；
B、橡皮擦的材料是橡胶，橡胶不导电，是很好的绝缘体，故B不符合题意；
C、钢制刀片是金属，属于导体，故C不符合题意；
D、铅笔芯的主要材料是碳，能导电，是导体，故D不符合题意。
故选：B。
3．【解答】塑料尺子、橡胶手套、玻璃杯都不容易导电，属于绝缘体；
铁钉容易导电，属于导体。
故选：D。
4．【解答】A、塑料梳子不善于导电是绝缘体，故A错误；
B、金属善于导电是导体，故B正确；
C、橡胶气球不善于导电是绝缘体，故C错误；
D、木质夹子不善于导电是绝缘体，故D错误。
故选：B。
5．【解答】与头发摩擦过的气球能吸引带正电的泡沫小球，说明气球带负电荷，相互摩擦的两个物体带等量的异种电荷，所以头发带正电荷，故ABD错误，C正确。
故选：C。
6．【解答】A、玻璃棒不容易导电，是绝缘体，橡胶棒不容易导电，是绝缘体，故A正确。
B、铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘体，故B错误。
C、陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导体，故B错误。
D、人体和大地是导体，故D错误。
故选：A。
7．【解答】用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电。摩擦起电的实质不是创造了电，而是电子的转移。
故选：D。
8．【解答】A、冬季天气干燥，人体与化纤衣服相互摩擦起电，带电体能吸引轻小的灰尘，所以化纤衣服容易吸附灰尘，故A不符合题意；
B、拆薄塑料包装袋时，薄塑料包装袋由于摩擦带上电荷，所以薄塑料包装袋会吸附在手上，故B不符合题意；
C、冬天用湿手去摸室外的铁栏杆时，手会被粘在铁栏杆上，是因为低温使手表面的水迅速凝固形成的，与摩擦起电无关，故C符合题意；
D、在干燥的天气脱化纤羽绒服时，因为化纤羽绒服和衬衣摩擦带电，放电产生噼啪的声音，故D不符合题意。故选：C。
9．【解答】A、电子手表的电流约3μA，故A错误；
B、台灯中的电流约0.1A，故B错误；
C、电热水器的电功率约2000W，故其工作电流约10A左右，故C正确；
D、双桶洗衣机的电流约1A，故D错误；
故选：C。
10．【解答】A、电风扇工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，故A错误；
B、计算器工作时，主要把电能转化为光能和声能，不是利用电流的热效应来工作的，故B错误；
C、节能灯工作时主要转化为光以及少部分内能，不是利用电流的热效应工作的，故C错误；
D、电饭锅工作时把电能转化为内能，是利用电流的热效应工作的，故D正确。
故选：D。
11．【解答】因为带电体具有吸引轻小物体的性质，所以带有大型用电器的车间中要时刻保证无尘环境，否则灰尘会被吸入用电器内，造成污染；
因为规定正电荷定向移动的方向为电流的方向，图中形成了从接收器到发射器方向的电流，由此判断发射器发射负电荷到接收器；
车间中如果有工人作业需要穿橡胶底的鞋，原因是橡胶属于绝缘体，可以防止触电；
故答案为：吸引轻小物体；负；绝缘体。
12．【解答】异种电荷相互吸引；电子会向设备的阳极板（带正电）运动，在运动过程中遇到尘粒，使尘粒带上负电荷；带了电的尘粒继续运动，碰到阳极板失去电性，在重力作用下，落向底部的集尘板。故答案为：异；负；重力。
13．【解答】在给保暖服内的电池充电时将电能转化为化学能；
保暖服通电发热是通过电流做功增加保暖服的内能。
故答案为：化学；做功。
14．【解答】由电路图可知，三灯泡并联，电流表A1测干路电流，电流表A2测L2和L3支路的电流之和，电流表A3测L1和L2支路的电流之和；
根据并联电路的电流规律可得：
I1+I2+I3＝1.2A﹣﹣﹣﹣﹣﹣﹣﹣①
I2+I3＝1A﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
I1+I2＝0.6A﹣﹣﹣﹣﹣﹣﹣﹣﹣③
由①②可得：I1＝0.2A；
由①③可得：I3＝0.6A；
故I2＝1A﹣0.6A＝0.4A，
则通过灯泡L1、L2和L3的电流分别是0.2A、0.4A、0.6A。
故答案为：0.2；0.4；0.6。
15．【解答】由题意可知，灯L1和L2并联，电流表位于L1支路，然后与电源、开关串联组成电路，如下图所示：
/
从电源的正极出发依次串联开关、电流表、L1回到电源的负极，然后把L2并联在L1和电流表两端，如下图所示：
/
16．【解答】（1）连接电路时，保护电路的开关应断开；
（2）串联电路中，电流是处处相等，当出现电流表A1指针偏转较A2小，说明没有注意观察电流表的量程，两个电流表的量程不一致造成的；
（3）串联电路中各处的电流相等，根据P＝I2R结合灯泡的亮暗可知两灯泡的电阻不同，即两灯规格不同，故选C；
（4）A、灯L2灯丝断了，电路断路，灯泡L1不发光，故①不符合题意；
B、灯L2的灯座短路，灯L1发光，L2不发光，故②符合题意；
C、灯L2也工作时，但L2中电流和L1中电流相等，根据P＝UI可知L2不发光的原因可能是灯L2两端的电压太小，即L2的电压比L1的电压小，故③不正确。
故答案为：（1）断开；（2）电流表所选量程不同；（3）C；（4）②。
17．【解答】（1）由于电流表测量A点的电流，则电流表与L1串联，已知L1的电流为0.5A，则电流表量程选0.6A，所以电流从0.6A量程的正接线柱流入负接线柱流出；然后与L2并联组成电路，如下图所示：
/
（2）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的；
（3）根据题意，电流表A应串联在干路中，A1应与L1串联，A2应与L2串联，由图知，A2、A1均与L1串联，所以错误，应将A2与灯泡L2串联，如图所示：
/
（4）因为只凭一组实验数据得出结论带有偶然性，不能得出正确规律，所以，应断开开关，换用不同规格的灯泡或改变电源电压进行实验，得到多组实验值，然后分析数据得出结论才合理。多次测量，才能总结普遍规律。
故答案为：（1）见上图；
（2）L1断路；电流表断路；
（3）见上图；
（4）应断开开关，换用不同规格的灯泡或改变电源电压进行实验；多次测量，总结普遍规律。
18．【解答】（1）带有负电荷的光洁金属网，能够吸引不带电的细小颗粒；不带电的颗粒与带负电的金属网接触后，金属网的部分负电荷转移给颗粒物，颗粒带上负电；
（2）由于同种电荷相互排斥，使颗粒离开金属网；由于异种电荷互相吸引，带负电的颗粒物又会被带有正电荷的棉芯D牢牢吸引；
（3）PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的运动。
为有效减小PM2.5在空气中浓度，可减少汽车尾气排放，严厉查处焚烧垃圾、秸秆等。
故答案为：（1）带电体能够吸引轻小物体；负；
（2）同种电荷相互排斥；异种电荷相互吸引；
（3）不属于；减少汽车尾气排放。
19．【解答】（1）毛皮摩擦过的橡胶棒带负电荷；毛皮摩擦过的橡胶棒与验电器的金属球接触后，因橡胶棒上有多余的电子，一部分电子会从橡胶棒转移到验电器的金属箔片上，金属箔片因得到电子也带上了负电荷；
（2）验电器金属箔片张开的原因是同种电荷相互排斥；
（3）毛皮摩擦过的橡胶棒与验电器的金属球接触后，一部分电子会从橡胶棒转移到验电器的金属箔片上，由于电子所带的电荷是负电荷，所以在接触的瞬间电流方向是从金属箔片到橡胶棒。
20．【解答】（1）由图可知，只闭合S1时，L1和L2串联，因串联电路电流处处相等，所以当A1表示数为0.36A，则A2表示数为0.36A：
（2）当L2和L3同时发光，L1不发光时，需要S1、S2、S3都闭合，此时L1被短路，所以L2、L3并联；
此时A1表测干路上的电流，A2表测L2支路上的电流，A3表测L3支路上的电流，
根据并联电路的电流特点可知A3表示数为：
I3＝I﹣I2＝1.5A﹣0.6A＝0.9A。
答：（1）只闭合S1，A1表示数为0.36A，则A2表示数为0.36A；
（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为0.9A。
技能提升练
参考答案与试题解析
1．【解答】太阳能电池板将太阳能转化为电能，蓄电池充电时将电能转化为化学能储存起来，此时发电板相当于电源，故A正确。
故选：A。
2．【解答】当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，从A移动到B，使验电器B也带上了电。由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子移动的方向相反，也就是电流方向由B到A。
故选：C。
3．【解答】A．由电路图可知，开关S1闭合时会造成电源短路，故A不符合题意；
B．由电路图可知，四个灯泡并联，每个开关都能独立控制两盏灯，故B符合题意；
C．由电路图可知，四个灯泡并联，下面一个开关为总开关，可以控制四盏灯，故C不符合题意；
D．由电路图可知，四盏灯并联，两个开关同时控制其中两个灯泡，另两个灯泡没有开关，故D不符合题意。故选：B。
4．【解答】A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故B符合题意；
C．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故C不符合题意；
D．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故D不符合题意。
故选：B。
5．【解答】电流表使用“0～0.6A”的量程时，按照“O～3安”的量程读成了2.4A，正确读数应为2.4A的/，即0.48A。
故选：B。
6．【解答】已知电流表连接的是0～3A量程，从0～0.6A量程的刻度盘上发现指针正好指在0.46A刻度线上，所以电路电流为5×0.46A＝2.3A。
故选：C。
7．【解答】因为串联电路中各处的电流相等，所以两只小灯泡L1、L2串联在电路中时，通过它们的电流相等，即I1＝I2；而灯泡的亮暗取决于实际功率的大小，与通过灯泡电流的大小无直接关系，故ACD错误，B正确。
故选：B。
8．【解答】由电路图可知，L1与L2并联，电流表A1测干路电流，电流表A2测L1支路的电流，
则通过L1的电流I1＝0.6A，
因为并联电路中干路电流等于各支路电流之和，
所以通过L2的电路：
I2＝I﹣I1＝1.8A﹣0.6A＝1.2A。
故选：B。
9．【解答】由图知两段导体串联，因串联电路中各处的电流相等，所以通过两导体的电流相等，即I甲＝I乙。故选：A。
10．【解答】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A；故C正确，ABD错误。
故选：C。
11．【解答】（1）由图知，要使两灯泡并联，应闭合S1、S3，断开S2；
（2）若只闭合S1而断开S2、S3，只有灯泡L2接入电路中，灯L2亮；
（3）若同时闭合S2、S3开关，则电流可直接形成回路，造成短路，这样是不允许的。
故答案为：（1）S1、S3；S2；（2）L2；（3）S2、S3。
12．【解答】电流表选择0～0.6A量程，分度值为0.02A，示数为0.46A；
若导线cd的电流从d→c，根据电流的走向，则ab中的电流不会通过电流表，故cd为干路电流，电流表和ab是两条支路，所以通过cd导线的电流是Icd＝0.6A+0.46A＝1.06A。
故答案为：0.46；1.06。
13．【解答】从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，故I1＝I2；
故答案为：＝。
14．【解答】由电路图可知，R1与R2、R3并联，电流表A测干路电流，电流表A1测R2和R3支路的电流之和，
由电流从P点流入、从Q点流出可知，通过R2的电流方向是向左，
因并联电路中各支路两端的电压相等，且R1、R2和R3是完全相同的电阻，
所以，由I＝/可知，通过三电阻的电流相等，
因并联电路中干路电流等于各支路电流之和，且通过A1的电流大小为0.6A，
所以，通过每个电阻的电流均为0.3A，干路电流为0.9A，即电流表A的示数是0.9A。
故答案为：向左；0.9。
15．【解答】经分析可知，光控开关和声控开关串联共同控制灯泡的亮暗，如下图所示：
/
16．【解答】（1）小欢认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；电路图如下：
/
（2）根据上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小星的解释是错误的。
17．【解答】（1）为保护电路，小强在连接电路前，开关必须断开；
（2）小强完成电路连接后，闭合开关，电流表A1指针向“0”刻线左边偏转，则说明电流表的正负接线柱接反了；
（3）由图甲可知，电流表的量程为0～0.6A，分度值为0.02A，则a点的电流Ia＝0.2A，
由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，则B点的电流Ib＝0.3A，
由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，则C点的电流Ic＝0.5A；
结果要有可靠性，就应用不同规格的电灯多做几次实验，进行分析数据。
故答案为：
（1）断开；
（2）电流表的正负接线柱接反了；
（3）0.2；0.3；0.5；换用不同规格的灯泡重做上述实验。
18．【解答】（1）从图中可知，a部分是电流的必经之路，一旦断开，整个电路将不能接通，而b部分将起爆器短路，因此，为使其停止工作应剪断线a，拆除前起爆器上没有电流通过。
（2）①电风扇通电转动，消耗电能，转化为机械能；
②干电池在使用时，消耗化学能，转化为电能；
③太阳能热水器使水升温，将光能转化为内能；
④在上述事例中都遵循一个定律，这个定律是能量守恒定律。
故答案为：（1）a；
（2）①电风扇通电转动；②干电池在使用时；③太阳能热水器使水升温；④能量守恒定律。
19．【解答】（1）用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是并联，否则是串联。
（2）电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A．如果两灯串联，则可初步判断通过灯L1的电流可能是0.3A，如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
故答案为：（1）并联；串联。
（2）0.3；0.15（顺序可调换）。
20．【解答】（1）当S1、S2都闭合时，三灯并联，电流表A1测L2和L3的电流和，电流表A2测L2的电流，电流表A3测L1 和L2 的电流和；
则：IA1＝I2+I3＝0.5A﹣﹣﹣﹣﹣﹣①
IA2＝I2＝0.2A﹣﹣﹣﹣﹣﹣﹣②
IA3＝I2+I1＝0.6A﹣﹣﹣﹣﹣③
由以上三式联立求解可得：I1＝0.4A，I3＝0.3A；
（2）当开关S1、S2都闭合时，三灯泡并联；电流表A3测L1和L2支路的电流之和；
断开S1，电路中只有灯泡L1连入，电流表A3测L1的电流，则此时电流表A3的示数为L1的电流0.4A；
（3）再断开S2，电路中从电源的正极流出的电流依次经L1、L2、A2和L3，回到电源负极，由于电流表A2的右边是“+”接线柱，左边是“﹣”接线柱，此时电流是从电流表A2的左边接线柱流入，右边接线柱流出，所以，电流表A2指针反偏，可能损坏。
答：（1）通过灯L1和L3的电流I1、I3分别为0.4A、0.4A；
（2）此时电流表A3的示数为L1的电流0.4A；
（3）电流表A2指针反偏，可能损坏。
/
易错点一：不能正确区分电荷间的作用规律及带电体和非带电体的作用。
典例1：（2019秋?肥城市期中）一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，如图所示。则以下关于小球带电情况的说法中（ ）
①可能带负电； ②可能带正电； ③一定不带电； ④一定带负电
A．只有①②正确 B．只有②正确
C．只有④正确 D．只有③正确
【错解】选D，理由：用毛皮摩擦过的橡胶棒带负电，带电体有吸引轻小物体的性质，则轻质小球一定不带电。
【析错】带电体具有吸引轻小物体的性质；电荷间相互作用的规律：同种电荷相互排斥，异种电荷相互吸引。
【正解】选B，理由：用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，说明这个小球可能带与橡胶棒不同的电荷（正电荷），也可能不带电。
故选：B。
针对训练1：（2019春?常熟市期中）有甲、乙、丙三个通草球（轻质），分别用绝缘细线吊起。已知甲带正电，先用甲靠近乙，发现乙被排斥：再用乙靠近丙，丙被吸引，如图所示。则下列判断正确的是（ ）
A．乙一定带正电，丙一定带负电
B．乙可能不带电，丙一定带负电
C．乙一定带正电，丙可能带负电
D．乙可能不带电，丙可能带负电
【解析】（1）同种电荷相互排斥，异种电荷相互吸引。（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。甲带正电，乙被甲排斥，说明乙带正电；用乙靠近丙，丙被吸引，则丙可能带负电或不带电。故选：C。
【答案】C
易错点二：不理解开关在不同电路中的控制作用。
典例2：（2019秋?南关区校级月考）用一个开关同时控制电灯发光和电铃发声，则这两个用电器（ ）
A．一定串联 B．一定并联
C．可能串联也可能并联 D．以上说法都不正确
【错解】选A，理由：因为在串联电路中，开关控制整个电路.
【析错】电路的基本连接形式有两种，一种是串联，另一种是并联。开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，支路中开关只控制本支路用电器。
【正解】选C，理由：由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制电灯发光和电铃发声时，电灯和电铃之间可能是串联也可能是并联。故选：C。
针对训练2：（2019?梁溪区一模）小华有一发光棒，闭合开关，众小灯齐发光；一段时间后，其中一只小灯熄灭，如图所示，关于该小灯熄灭的原因以及众小灯的电路连接方式，下列猜想中合理的一组是（ ）
①若该小灯处断路，众小灯并联
②若该小灯处短路，众小灯串联
③若该小灯处断路，众小灯串联
④若该小灯处短路，众小灯并联
A．①② B．③④ C．③ D．④
【解析】（1）若该小灯处断路，众小灯仍然能够发光，说明此小灯对其它灯泡发光情况不影响，所以是并联；故①合理，③不合理；（2）若该小灯短路，如果与其它灯泡都是并联，其它灯泡也被短路不能发光；所以此小灯与其它灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其它小灯仍然发光。故②合理，④不合理。故选：A。
【答案】A
易错点三：误认为串联电路中，流过较亮灯的电流就大。
典例3：（2019秋?湖里区期中）在如图所示的电路中，当开关闭合后，发现灯泡L1比L2亮，用I1、I2分别表示通过灯泡L1、L2的电流，则I1、I2的大小关系是（ ）
A．I1＞I2 B．I1=I2 C．I1＜I2 D．无法确定
【错解】选A，理由：通过灯L1电流较大，所以灯L1较亮。
【析错】在串联电路中，电流是处处相等的。据此分析判断。
【正解】选B，理由：如图所示，两个灯泡是串联的，所以其电流是处处相等的，所以通过两个灯泡的电流相等。灯泡L1比L2亮是由于两个灯泡的实际功率不同造成的，即L1的实际功率比L2的大。故选：B。
针对训练3：（2019秋?兴化市期中）如图所示，将灯L1、L2串联在电路中，L1比L2亮些，则通过它们的电流（ ）
A．L1较大 B．一样大 C．L2较小 D．无法判断
【解析】根据串联电路的电流特点进行解答，即串联电路中各处的电流相等。因为串联电路中各处的电流相等，所以灯L1、L2串联时，通过它们的电流相等。故选：B。
【答案】B
易错点四：误认为流过两灯的电流相等，两灯一定是串联。
典例4：（2019秋?柘城县期末）下列有关串联和并联的说法正确的是（ ）
A．通过两个用电器的电流相等，一定是串联
B．两个用电器两端的电压相等，一定是并联
C．在并联电路中，干路上的电流比任一支路电流都要大
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
【错解】选A，理由：串联电路中电流相等，如果电流相等，则两灯一定是串联的.
【析错】并联时各个用电器是相互不影响工作的，而串联时用电器是要相互影响工作的；对各个选择逐个分析，找出符合要求的选项。流过两灯的电流相等、两灯不一定是串联，也可能是两个相同规格的灯泡并联。
【正解】选C，理由：A、规格完全相同的用电器并联时，各用电器通过的电流也相等。故A错误； B、规格完全相同的用电器串联时，各用电器两端的电压也相同；故B错误； C、并联电路中干路电流等于各支路电流之和，则干路上的电流比任一支路电流都要大，故C正确； D、街道上的路灯同时亮同时灭，但工作时却互不影响，因此这些路灯都是并联的，故D错误。故选：C。
针对训练4：（2019秋?兴隆县期中）小灯泡L1、L2接在同一个电源上，用电压表测得灯Ll两端的电压是3V，L2两端的电压也是3V，则下列关于灯L1、L2连接方式的判断正确的是（ ）
A．一定串联 B．一定并联
C．可能串联也可能并联 D．若通过两灯的电流相同，则一定是串联
【解析】ABC、根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；并联电路中，各支路两端的电压相等，故C正确，AB错误； D、若两个灯泡并联，规格相同时，两个灯泡的电流也是相等的，故D错误；故选：C。
【答案】C
探究串联电路中电流的规律
1．教材实验原理图
2．实验注意问题
（1）在连接电路时，为保护电路，开关应该断开；根据电流表选用大量程确定分度值读数；
（2）电路连接好后要先检查一遍电路，再试触开关；
（3）电流表在使用之前，要进行校零；要注意正负接线柱和量程、要与被测用电器串联。
3．实验拓展
(1)拓展：实验时尽量避免出现偶然或特殊情况，应该尽可能得到普遍规律，采用规格不同的灯泡进行实验。
(2)拓展：串联电路中各处的电流相等，灯的亮度取决灯的实际功率，根据P=I2R分析；
（3）拓展：进行数据分析时，注意思考可能出现的意外情况的原因。
典例5：（2017秋?鄂州期中）在探究串、并联电路的电流规律的实验时，同学们首先连接了如图甲所示电路。/ （1）某同学在实验时，当开关S闭合时，灯L1、L2均不亮。用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知
。
A．灯L1短路 ???B．灯L1断路 ?? C．灯L2短路 ??D．灯L2断路。
（2）如图甲所示，小明在测量a，b两处的电流时，发现电流表的指针偏转都如图乙所示，测量c处的电流时，发现电流表的指针偏转如图丙所示，则出现这种情况的可能的原因是 ；（3）如图丁，在探究并联电路的电流规律时，某同学连好电路后闭合开关，发现灯泡 （选填“L1”、“L2”、“L1和L2”）不发光。随后该同学在原电路图上只改动了一根导线便完成了实验，请你在图中需要改动的一根导线上画“×”，并用笔画线代替导线连好正确的电路，使两只电流表分别测量干路和支路的电流。
【解析】（1）闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在L1两端时，发现L2亮，灯L1不亮，说明电路通路，两灯泡不可能短路，L2不可能断路；同时因导线与灯L2并联，两灯均不亮，说明灯L1不可能短路，故只能为灯L1发生了断路。故选B。（2）发现电流表的指针偏转如图丙所示，指针偏转的角度变小，由于电流不变，故此时电流表选用的是大量程；（3）电流表内阻很小，相当于一根导线，由电路图可知，电流表A1与灯L2串联，灯L2被短路，因此闭合开关后，灯L2不亮。两只电流表分别测干路和支路的电流，电路图如图所示：
【答案】（1）B；（2）两个电流表所选的量程不同；（3）L2；如图。
探究并联电路中电流的规律
1．教材实验原理图
/
2．实验结论
并联电路电流的特点：并联电路的干路电流等于各支路电流之和。
3．实验拓展
拓展（1）：实验时尽量避免出现偶然或特殊情况，应该尽可能得到普遍规律，采用规格不同的灯泡进行实验。
拓展（2）：进行数据分析时，注意思考可能出现的意外情况的原因。
典例6：（2019秋?博白县期中）小强同学为探究“并联电路中的电流关系”，设计了如图所示的电路。把三只一样的电流表A1、A2、A分别接在a、b、c三处测电流：
（1）小强在连接电路前，开关必须 （断开/闭合）。
（2）小强完成电路连接后，闭合开关，发现电流表A1指针向“0”刻线左边偏转，则故障原因可能是 ；
（3）小强在同学的帮助下，很快排除了故障，测得电流表A1、A2、A的读数分别如图甲、乙、丙所示，分别用Ia、Ib、Ic表示a、b、c三处的电流值，分析Ia、Ib、Ic的数值，则a点的电流为? A，B点的电流为? A，C点的电流为 A，记录之后，接下来这位同学应该进行的操作是 。
/
【解析】（1）为保护电路，小强在连接电路前，开关必须断开；
（2）小强完成电路连接后，闭合开关，电流表A1指针向“0”刻线左边偏转，则说明电流表的正负接线柱接反了；
（3）由图甲可知，电流表的量程为0～0.6A，分度值为0.02A，则a点的电流Ia=0.2A，由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，则B点的电流Ib=0.3A，由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，则C点的电流Ic=0.5A；结果要有可靠性，就应用不同规格的电灯多做几次实验，进行分析数据。
【答案】（1）断开；（2）电流表的正负接线柱接反了；（3）0.2；0.3；0.5；换用不同规格的灯泡重做上述实验。
强化训练
1．（2019秋?新疆期末）下列关于电荷的说法中正确的是（ ）
A．自由电子带正电 B．绝缘体中没有电子
C．同种电荷相互吸引 D．自然界中存在两种电荷
2．（2019秋?锦江区期末）在下图所示的文具中，通常情况下属于绝缘体的是（ ）
3．（2019秋?丰台区期末）下列物品中，通常情况下属于导体的是（ ）
A．塑料尺子 B．橡胶手套 C．玻璃杯 D．铁钉
4．（2020?望花区一模）下列物质中，属于导体的是（ ）
A．塑料梳子 B．金属电缆 C．橡胶气球 D．木质夹子
5．（2019秋?襄阳期末）小明同学发现用与头发摩擦过的气球能吸引带正电的泡沫小球，下列判断正确的是（ ）
A．与气球摩擦的头发带负电 B．与头发摩擦的气球带正电
C．与头发摩擦的气球带负电 D．与头发摩擦的气球不带电
6．（2019秋?新疆期末）下列每组物体在通常情况下都是绝缘体的是（ ）
A．玻璃棒，橡胶棒 B．铅笔芯、刻度尺
C．硬币、陶瓷罐 D．人体、大地
7．（2019秋?陈仓区期末）用毛皮摩擦硬橡胶棒，硬橡胶棒带了负电，这是由于（ ）
A．毛皮束缚电子的能力比较强 B．硬橡胶棒的正电荷转移到毛皮上
C．摩擦过程中创造了负电荷 D．硬橡胶棒上有了多余的电子
8．（2019秋?北碚区校级月考）冬天的时候，欢欢去北方某地看雪。北方冬天天气很干燥，经常会产生各种静电现象。下列各现象中，不是由于物体带静电引起的是（ ）
A．欢欢在街上逛，发现穿的化纤羽绒服容易吸附灰尘
B．欢欢拆开一次性筷子的薄塑料包装袋，发现薄塑料包装袋会吸附在手上
C．欢欢洗完手，没擦干就去摸室外的铁栏杆，手粘在了铁栏杆上
D．欢欢回到宾馆，脱掉化纤羽绒服时，会产生噼啪的声音
9．（2019秋?保定期末）图中的电器正常工作时，电流最接近10A的是（ ）
10．（2019秋?西城区期末）下列四种用电器中，主要利用电流热效应工作的是（ ）
A．电风扇 B．计算器 C．节能灯 D．电饭锅
11．（2020?望花区一模）带有大型用电器的车间中要时刻保证无尘环境，因为带电体会 ，如图所示为某装置放电时的震撼情景，此时形成了从接收器到发射器方向的电流，由此判断发射器发射 （选填“正”或“负”）电荷到接收器；车间中如果有工人作业需要穿橡胶底的鞋，原因是橡胶属于 （选填“导体”或“绝缘体”）。
12．（2020?新抚区一模）为了积极响应党和国家号召，践行绿色发展理念，某企业引进静电除尘设备，治理生产中的空气污染。启动静电除尘设备，混浊空气进入除尘腔即被电离成离子和电子，由于 种电荷互相吸引。其中的电子会向设备的阳极板（带正电）运动，在运动过程中遇到尘粒，使尘粒带上 （选填“正”或“负”）电荷，带了电的尘粒继续运动，碰到阳极板失去电性，在 的作用下，落向底部的集尘板。
13．（2019秋?垦利区期末）2018年平昌冬奥会闭幕式上，短短8分钟的表演却蕴涵着大量的“中国智慧”和“中国制造”，为做好演员的保暖工作，超薄保暖服采用了超级新型纳米材料﹣一石墨烯发热膜，演员上场前，需先给保暖服内的电池充电，电池充电时电能转化为 能；保暖服通电发热是通过 （选填“热传递”或“做功”）方式增加保暖服的内能。
14．（2019秋?潮南区期中）如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流是 A，通过L2的电流是 A，通过L3的电流是 A。
15．（2019秋?海港区期中）在虚线框中画出满足下列要求的电路图：（1）灯L1和L2并联；电流表测灯L1电流；
（2）并按照电路图连接右侧的实物图。
/
16．（2019秋?日照期中）三个探究小组的同学选用不同规格的灯泡来验证“串联电路的电流规律”。所接电路图如图甲所示。
/
（1）在连接电路时，开关应该 ；
（2）第一小组的同学实验时根据电流表A1指针偏转角度较A2小，如图乙所示，他们判断“串联电路中各处的电流不等”。请你指出造成他判断错误的原因是： ；
（3）第二小组的同学闭合电路后发现：灯L2的亮度比灯L1的亮度大。则下列说法正确的是 ；
A．灯L2中的电流较大，所以L2更亮
B．电流从电源正极出来先通过灯L2，所以L2更亮
C．两灯中的电流相等，亮度不同是由于两灯规格不同所致
（4）第三小组同学闭合开关S后，发现灯L1发光，L2不发光。对此现象，同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小；以上猜想可能的有 （选填序号）。
17．（2019秋?江汉区期中）小明和同学们分别探究“并联电路中电流的关系”。
（1）小明设计了如图甲所示的电路，准备测量A点的电流。请你在图乙中用笔画线代替导线，完成实物电路的连接。（已知L1的电流为0.5A）
（2）闭合开关后，小明看到灯L2发光，但灯L1不发光，电流表示数为零，电路可能存在的故障是： 。
（3）小红利用三个电流表设计了图丙所示电路，请你找出这个电路中连接错误的那一根导线，并在这根导线上打“×”，表示这根导线不能这样接，然后画出正确的连接位置。
（4）他们测完一组数据后接下来的具体操作应该是 ，这样做的目的是 。/
18．（2019秋?潮阳区校级月考）雾霾天气的主要污染物是PM2.5．PM2.5是大气中直径小于等于2.5μm的颗粒悬浮物，它们在空中做无规则运动，很难自然沉降到地面，吸入后会进入血液对人体形成危害。某大学的科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关S1、S2后：
（1）风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物很快会被金属网C吸引，这是因为 。颗粒物接触金属网C后会带上 电。
（2）带电颗粒物很快又会离开金属网C，这是因为 。离开金属网C后，颗粒物很快又被带有正电荷的棉芯D牢牢粘住，这又是因为 。
（3）室外空气中的PM2.5主要来自矿物燃料燃烧的排放。PM2.5在空中做无规则运动 （选填“属于”或“不属于”）扩散现象；有效减小PM2.5在空气中浓度的做法是 。
19．（2020?望花区一模）如图所示，用一个与毛皮摩擦过的橡胶棒触碰验电器的金属球，观察到下方的金属铂片张开请回答：
（1）验电器金属箔片带正电还是负电；
（2）验电器金属箔片张开的原因是什么；
（3）从橡胶棒触碰验电器到箔片张开的瞬间，所形成的电流方向是从橡胶棒到金属箔片还是从金属箔片到橡胶棒？
20．（2019秋?沙坪坝区校级月考）如图是一个实验用玻璃箱中的电路图。进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光。
求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？
（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？
/
1．（2019秋?南平期末）共享单车在车筐底部覆盖着太阳能发电板（如图所示），通过阳光给里面的蓄电池充电，从而为GPS和通信模块供电。此吋在太阳能发电板和蓄电池的电路中，发电板相当于（ ）
A．电源 B．用电器 C．导线 D．开关
2．（2019秋?津南区期末）如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
/
A．电流方向由A到B B．有电流但方向无法确定
C．电流方向由B到A D．始终无电流
3．（2019秋?东城区期末）图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（ ）
A． B． C． D．
4．（2019秋?揭西县期末）小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡。台灯开关和灯泡用S2、L2表示。当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光，如图中设计的电路符合要求的是（ ）
5．（2019秋?深圳期末）用电流表测电路中的电流时，一名同学接入电路的是“0～0.6安”这个量程，而另一名同学读数时却按照“O～3安”的量程读成了2.4安，那么实际测得的电流应该是（ ）
A．2.4安 B．0.48安 C．0.36安 D．0.24安
6．（2019秋?包河区期中）有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～3A量程，从0～0.6A量程的刻度盘上发现指针正好指在0.46A的刻度线上，则测得实际电流的大小为（ ）
A．0.43A B．0.46A C．2.3A D．2.6A
7．（2019秋?榆树市期中）把灯泡L1和L2串联在同一电路中，L1比L2亮，则通过它们的电流I甲和I乙的大小关系是（ ）
A．I甲＞I乙 B．I甲＝I乙 C．I甲＜I乙 D．无法判断
8．（2019秋?霍林郭勒市期末）如图所示，开关S闭合后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则通过L1、和L2的电流分别是（ ）
A．0.8A，0.6A B．0.6A，1.2A C．0.6A，1.0A D．1.2A，0.6A
9．（2019秋?海淀区校级月考）如图所示，甲、乙是用同种材料制成的均匀圆柱体形状的电阻，它们的长度相同，乙的横截面积比甲的大。将它们串联在电路中，测通过它们的电流分别为I甲和I乙，则下列判断中正确的是（ ）
A．I甲＝I乙 B．I甲＜I乙 C．I甲＞I乙 D．无法确定
10．（2019秋?岚山区期中）在如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则通过灯泡L1和L2中的电流分别为（ ）
A．1.5A 1.5A B．0.3A 0.3A
C．1.2A 0.3A D．1.2A 1.5A
11．（2019秋?伊犁州期末）如图所示电路中：
（1）若使L1、L2并联，应闭合 ，断开 ；
（2）如果只闭合S1而断开S2、S3，灯 亮；
（3）同时闭合开关 是不允许的。
12．（2019秋?江阴市期中）如图是某实验电路的一部分，某次测量表盘如右图所示，电流表的示数为 A，若通过导线ab电流为0.6A，则通过导线cd的电流大小是 A（电流方向由d到c）。
13．（2019秋?相山区期中）如图所示，把两个灯泡串联后接到电源上，闭合开关S后，发现L1比L2亮。设通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，则I1 I2（选填“＞”、“＜”或“＝”）。
14．（2019秋?沙坪坝区校级月考）在如图电路中，电流从P点流入，从Q点流出，R1、R2和R3是完全相同的电阻，通过A1的电流大小为0.6A，通过R2的电流方向为 （填“向左”或“向右”），电流表A的示数是 A． 15．（2019秋?河西区校级月考）设计电路连器材：居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。小明想利用光控开关和声控开关设计一种“聪明”的电路﹣﹣晚上，当有人走动发生出声音时，灯亮；经过一两分钟后，内部的延时装置就把电路断开，灯灭，不过，只有夜晚天黑之后灯才能亮，白天，无论发出多大的声音而且电路中有电，电灯也不会亮。请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后，经过一两分钟便自动断开）。
16．（2019?青岛模拟）小星同学用如图所示电路研究串联电路特点，闭合开关后，发现灯L1较亮，灯L2较暗。他对这一现象的解释是：电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗。小欢认为小星的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小星的解释是错误的。请你完成下列问题：
（1）在虚线方框画出小欢所设计的实验电路图。
（2）根据实验现象简要说明小星的解释是错误的。
/
17．（2019秋?博白县期中）小强同学为探究“并联电路中的电流关系”，设计了如图所示的电路。把三只一样的电流表A1、A2、A分别接在a、b、c三处测电流：
（1）小强在连接电路前，开关必须 （断开/闭合）
（2）小强完成电路连接后，闭合开关，发现电流表A1指针向“0”刻线左边偏转，则故障原因可能是 ；
（3）小强在同学的帮助下，很快排除了故障，测得电流表A1、A2、A的读数分别如图甲、乙、丙所示，分别用Ia、Ib、Ic表示a、b、c三处的电流值，分析Ia、Ib、Ic的数值，则a点的电流为 A，B点的电流为 A，C点的电流为 A，记录之后，接下来这位同学应该进行的操作是 。
/
18．（2019秋?潮南区期中）（1）某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的定时炸弹装置（如图甲所示）时，为使爆炸装置停止工作，应该剪断 线（选填“a”或“b”）。
（2）各种形式的能在一定条件下可以相互转化，请你依照图乙中给出的两个示例，依次写出电能转化为机械能、化学能转化为电能、光能转化为内能的实例。
/
① ；
② ；
③ ；
④在上述事例中都遵循一个定律，这个定律是 。
19．（2019秋?龙岩期末）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2．木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是 ，否则是 。
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是 A，也可能是 A。
20．（2019秋?偃师市月考）如图所示，对该电路进行分析：
（1）当开关S1、S2都闭合时，若A1、A2、A3读数依次为0.5A、0.2A、0.6A，则通过灯L1和L3的电流I1、I3分别为多少？
（2）先断开S1，电流表A3的示数为多少？
（3）再断开S2，可能发生的情况是： 。
强化训练
参考答案与试题解析
1．【解答】A、自由电子带负电，故A错误；
B、绝缘体不易导电的原因是因为绝缘体内几乎没有自由电子，不是没有电子，故B错误；
C、电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，故C错误；
D、自然界中只存在两种电荷，即正电荷和负电荷。故D正确；
故选：D。
2．【解答】A、金属夹是导体，故A不符合题意；
B、橡皮擦的材料是橡胶，橡胶不导电，是很好的绝缘体，故B不符合题意；
C、钢制刀片是金属，属于导体，故C不符合题意；
D、铅笔芯的主要材料是碳，能导电，是导体，故D不符合题意。
故选：B。
3．【解答】塑料尺子、橡胶手套、玻璃杯都不容易导电，属于绝缘体；
铁钉容易导电，属于导体。
故选：D。
4．【解答】A、塑料梳子不善于导电是绝缘体，故A错误；
B、金属善于导电是导体，故B正确；
C、橡胶气球不善于导电是绝缘体，故C错误；
D、木质夹子不善于导电是绝缘体，故D错误。
故选：B。
5．【解答】与头发摩擦过的气球能吸引带正电的泡沫小球，说明气球带负电荷，相互摩擦的两个物体带等量的异种电荷，所以头发带正电荷，故ABD错误，C正确。
故选：C。
6．【解答】A、玻璃棒不容易导电，是绝缘体，橡胶棒不容易导电，是绝缘体，故A正确。
B、铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘体，故B错误。
C、陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导体，故B错误。
D、人体和大地是导体，故D错误。
故选：A。
7．【解答】用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电。摩擦起电的实质不是创造了电，而是电子的转移。
故选：D。
8．【解答】A、冬季天气干燥，人体与化纤衣服相互摩擦起电，带电体能吸引轻小的灰尘，所以化纤衣服容易吸附灰尘，故A不符合题意；
B、拆薄塑料包装袋时，薄塑料包装袋由于摩擦带上电荷，所以薄塑料包装袋会吸附在手上，故B不符合题意；
C、冬天用湿手去摸室外的铁栏杆时，手会被粘在铁栏杆上，是因为低温使手表面的水迅速凝固形成的，与摩擦起电无关，故C符合题意；
D、在干燥的天气脱化纤羽绒服时，因为化纤羽绒服和衬衣摩擦带电，放电产生噼啪的声音，故D不符合题意。故选：C。
9．【解答】A、电子手表的电流约3μA，故A错误；
B、台灯中的电流约0.1A，故B错误；
C、电热水器的电功率约2000W，故其工作电流约10A左右，故C正确；
D、双桶洗衣机的电流约1A，故D错误；
故选：C。
10．【解答】A、电风扇工作时，主要把电能转化为机械能，不是利用电流的热效应来工作的，故A错误；
B、计算器工作时，主要把电能转化为光能和声能，不是利用电流的热效应来工作的，故B错误；
C、节能灯工作时主要转化为光以及少部分内能，不是利用电流的热效应工作的，故C错误；
D、电饭锅工作时把电能转化为内能，是利用电流的热效应工作的，故D正确。
故选：D。
11．【解答】因为带电体具有吸引轻小物体的性质，所以带有大型用电器的车间中要时刻保证无尘环境，否则灰尘会被吸入用电器内，造成污染；
因为规定正电荷定向移动的方向为电流的方向，图中形成了从接收器到发射器方向的电流，由此判断发射器发射负电荷到接收器；
车间中如果有工人作业需要穿橡胶底的鞋，原因是橡胶属于绝缘体，可以防止触电；
故答案为：吸引轻小物体；负；绝缘体。
12．【解答】异种电荷相互吸引；电子会向设备的阳极板（带正电）运动，在运动过程中遇到尘粒，使尘粒带上负电荷；带了电的尘粒继续运动，碰到阳极板失去电性，在重力作用下，落向底部的集尘板。故答案为：异；负；重力。
13．【解答】在给保暖服内的电池充电时将电能转化为化学能；
保暖服通电发热是通过电流做功增加保暖服的内能。
故答案为：化学；做功。
14．【解答】由电路图可知，三灯泡并联，电流表A1测干路电流，电流表A2测L2和L3支路的电流之和，电流表A3测L1和L2支路的电流之和；
根据并联电路的电流规律可得：
I1+I2+I3＝1.2A﹣﹣﹣﹣﹣﹣﹣﹣①
I2+I3＝1A﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
I1+I2＝0.6A﹣﹣﹣﹣﹣﹣﹣﹣﹣③
由①②可得：I1＝0.2A；
由①③可得：I3＝0.6A；
故I2＝1A﹣0.6A＝0.4A，
则通过灯泡L1、L2和L3的电流分别是0.2A、0.4A、0.6A。
故答案为：0.2；0.4；0.6。
15．【解答】由题意可知，灯L1和L2并联，电流表位于L1支路，然后与电源、开关串联组成电路，如下图所示：
/
从电源的正极出发依次串联开关、电流表、L1回到电源的负极，然后把L2并联在L1和电流表两端，如下图所示：
/
16．【解答】（1）连接电路时，保护电路的开关应断开；
（2）串联电路中，电流是处处相等，当出现电流表A1指针偏转较A2小，说明没有注意观察电流表的量程，两个电流表的量程不一致造成的；
（3）串联电路中各处的电流相等，根据P＝I2R结合灯泡的亮暗可知两灯泡的电阻不同，即两灯规格不同，故选C；
（4）A、灯L2灯丝断了，电路断路，灯泡L1不发光，故①不符合题意；
B、灯L2的灯座短路，灯L1发光，L2不发光，故②符合题意；
C、灯L2也工作时，但L2中电流和L1中电流相等，根据P＝UI可知L2不发光的原因可能是灯L2两端的电压太小，即L2的电压比L1的电压小，故③不正确。
故答案为：（1）断开；（2）电流表所选量程不同；（3）C；（4）②。
17．【解答】（1）由于电流表测量A点的电流，则电流表与L1串联，已知L1的电流为0.5A，则电流表量程选0.6A，所以电流从0.6A量程的正接线柱流入负接线柱流出；然后与L2并联组成电路，如下图所示：
/
（2）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的；
（3）根据题意，电流表A应串联在干路中，A1应与L1串联，A2应与L2串联，由图知，A2、A1均与L1串联，所以错误，应将A2与灯泡L2串联，如图所示：
/
（4）因为只凭一组实验数据得出结论带有偶然性，不能得出正确规律，所以，应断开开关，换用不同规格的灯泡或改变电源电压进行实验，得到多组实验值，然后分析数据得出结论才合理。多次测量，才能总结普遍规律。
故答案为：（1）见上图；
（2）L1断路；电流表断路；
（3）见上图；
（4）应断开开关，换用不同规格的灯泡或改变电源电压进行实验；多次测量，总结普遍规律。
18．【解答】（1）带有负电荷的光洁金属网，能够吸引不带电的细小颗粒；不带电的颗粒与带负电的金属网接触后，金属网的部分负电荷转移给颗粒物，颗粒带上负电；
（2）由于同种电荷相互排斥，使颗粒离开金属网；由于异种电荷互相吸引，带负电的颗粒物又会被带有正电荷的棉芯D牢牢吸引；
（3）PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的运动。
为有效减小PM2.5在空气中浓度，可减少汽车尾气排放，严厉查处焚烧垃圾、秸秆等。
故答案为：（1）带电体能够吸引轻小物体；负；
（2）同种电荷相互排斥；异种电荷相互吸引；
（3）不属于；减少汽车尾气排放。
19．【解答】（1）毛皮摩擦过的橡胶棒带负电荷；毛皮摩擦过的橡胶棒与验电器的金属球接触后，因橡胶棒上有多余的电子，一部分电子会从橡胶棒转移到验电器的金属箔片上，金属箔片因得到电子也带上了负电荷；
（2）验电器金属箔片张开的原因是同种电荷相互排斥；
（3）毛皮摩擦过的橡胶棒与验电器的金属球接触后，一部分电子会从橡胶棒转移到验电器的金属箔片上，由于电子所带的电荷是负电荷，所以在接触的瞬间电流方向是从金属箔片到橡胶棒。
20．【解答】（1）由图可知，只闭合S1时，L1和L2串联，因串联电路电流处处相等，所以当A1表示数为0.36A，则A2表示数为0.36A：
（2）当L2和L3同时发光，L1不发光时，需要S1、S2、S3都闭合，此时L1被短路，所以L2、L3并联；
此时A1表测干路上的电流，A2表测L2支路上的电流，A3表测L3支路上的电流，
根据并联电路的电流特点可知A3表示数为：
I3＝I﹣I2＝1.5A﹣0.6A＝0.9A。
答：（1）只闭合S1，A1表示数为0.36A，则A2表示数为0.36A；
（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为0.9A。
技能提升练
参考答案与试题解析
1．【解答】太阳能电池板将太阳能转化为电能，蓄电池充电时将电能转化为化学能储存起来，此时发电板相当于电源，故A正确。
故选：A。
2．【解答】当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，从A移动到B，使验电器B也带上了电。由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子移动的方向相反，也就是电流方向由B到A。
故选：C。
3．【解答】A．由电路图可知，开关S1闭合时会造成电源短路，故A不符合题意；
B．由电路图可知，四个灯泡并联，每个开关都能独立控制两盏灯，故B符合题意；
C．由电路图可知，四个灯泡并联，下面一个开关为总开关，可以控制四盏灯，故C不符合题意；
D．由电路图可知，四盏灯并联，两个开关同时控制其中两个灯泡，另两个灯泡没有开关，故D不符合题意。故选：B。
4．【解答】A．由电路图可知，当闭合S1时，电路断路，指示灯不发光，故A不符合题意；
B．由电路图可知，只闭合S2时，电路断路，指示灯和台灯均不发光，只闭合开关S1时指示灯L1发光，再闭合S2时台灯发光，S1和S2都闭合时，指示灯损坏，台灯也能发光，故B符合题意；
C．由电路图可知，当只闭合S2时，电路为台灯L2的简单电路，台灯能发光，故C不符合题意；
D．由电路图可知，当只闭合S2时，指示灯L1和台灯L2串联，两者均发光，故D不符合题意。
故选：B。
5．【解答】电流表使用“0～0.6A”的量程时，按照“O～3安”的量程读成了2.4A，正确读数应为2.4A的/，即0.48A。
故选：B。
6．【解答】已知电流表连接的是0～3A量程，从0～0.6A量程的刻度盘上发现指针正好指在0.46A刻度线上，所以电路电流为5×0.46A＝2.3A。
故选：C。
7．【解答】因为串联电路中各处的电流相等，所以两只小灯泡L1、L2串联在电路中时，通过它们的电流相等，即I1＝I2；而灯泡的亮暗取决于实际功率的大小，与通过灯泡电流的大小无直接关系，故ACD错误，B正确。
故选：B。
8．【解答】由电路图可知，L1与L2并联，电流表A1测干路电流，电流表A2测L1支路的电流，
则通过L1的电流I1＝0.6A，
因为并联电路中干路电流等于各支路电流之和，
所以通过L2的电路：
I2＝I﹣I1＝1.8A﹣0.6A＝1.2A。
故选：B。
9．【解答】由图知两段导体串联，因串联电路中各处的电流相等，所以通过两导体的电流相等，即I甲＝I乙。故选：A。
10．【解答】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A；故C正确，ABD错误。
故选：C。
11．【解答】（1）由图知，要使两灯泡并联，应闭合S1、S3，断开S2；
（2）若只闭合S1而断开S2、S3，只有灯泡L2接入电路中，灯L2亮；
（3）若同时闭合S2、S3开关，则电流可直接形成回路，造成短路，这样是不允许的。
故答案为：（1）S1、S3；S2；（2）L2；（3）S2、S3。
12．【解答】电流表选择0～0.6A量程，分度值为0.02A，示数为0.46A；
若导线cd的电流从d→c，根据电流的走向，则ab中的电流不会通过电流表，故cd为干路电流，电流表和ab是两条支路，所以通过cd导线的电流是Icd＝0.6A+0.46A＝1.06A。
故答案为：0.46；1.06。
13．【解答】从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，故I1＝I2；
故答案为：＝。
14．【解答】由电路图可知，R1与R2、R3并联，电流表A测干路电流，电流表A1测R2和R3支路的电流之和，
由电流从P点流入、从Q点流出可知，通过R2的电流方向是向左，
因并联电路中各支路两端的电压相等，且R1、R2和R3是完全相同的电阻，
所以，由I＝/可知，通过三电阻的电流相等，
因并联电路中干路电流等于各支路电流之和，且通过A1的电流大小为0.6A，
所以，通过每个电阻的电流均为0.3A，干路电流为0.9A，即电流表A的示数是0.9A。
故答案为：向左；0.9。
15．【解答】经分析可知，光控开关和声控开关串联共同控制灯泡的亮暗，如下图所示：
/
16．【解答】（1）小欢认为“电流从电源正极出发，经过灯L1、灯L2，电流逐渐变小，所以灯L1较亮，灯L2较暗”，我们可以交换一下这两个灯的位置，让电流先经过灯L2，后经过灯L1，观察两个灯泡的亮度情况；电路图如下：
/
（2）根据上图连接后，仍然会出现灯L1较亮，灯L2较暗的现象，因为在串联电路中，电流从电源正极出发，经过灯L1、灯L2，但电流处处相等，所以小星的解释是错误的。
17．【解答】（1）为保护电路，小强在连接电路前，开关必须断开；
（2）小强完成电路连接后，闭合开关，电流表A1指针向“0”刻线左边偏转，则说明电流表的正负接线柱接反了；
（3）由图甲可知，电流表的量程为0～0.6A，分度值为0.02A，则a点的电流Ia＝0.2A，
由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，则B点的电流Ib＝0.3A，
由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，则C点的电流Ic＝0.5A；
结果要有可靠性，就应用不同规格的电灯多做几次实验，进行分析数据。
故答案为：
（1）断开；
（2）电流表的正负接线柱接反了；
（3）0.2；0.3；0.5；换用不同规格的灯泡重做上述实验。
18．【解答】（1）从图中可知，a部分是电流的必经之路，一旦断开，整个电路将不能接通，而b部分将起爆器短路，因此，为使其停止工作应剪断线a，拆除前起爆器上没有电流通过。
（2）①电风扇通电转动，消耗电能，转化为机械能；
②干电池在使用时，消耗化学能，转化为电能；
③太阳能热水器使水升温，将光能转化为内能；
④在上述事例中都遵循一个定律，这个定律是能量守恒定律。
故答案为：（1）a；
（2）①电风扇通电转动；②干电池在使用时；③太阳能热水器使水升温；④能量守恒定律。
19．【解答】（1）用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是并联，否则是串联。
（2）电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A．如果两灯串联，则可初步判断通过灯L1的电流可能是0.3A，如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。
故答案为：（1）并联；串联。
（2）0.3；0.15（顺序可调换）。
20．【解答】（1）当S1、S2都闭合时，三灯并联，电流表A1测L2和L3的电流和，电流表A2测L2的电流，电流表A3测L1 和L2 的电流和；
则：IA1＝I2+I3＝0.5A﹣﹣﹣﹣﹣﹣①
IA2＝I2＝0.2A﹣﹣﹣﹣﹣﹣﹣②
IA3＝I2+I1＝0.6A﹣﹣﹣﹣﹣③
由以上三式联立求解可得：I1＝0.4A，I3＝0.3A；
（2）当开关S1、S2都闭合时，三灯泡并联；电流表A3测L1和L2支路的电流之和；
断开S1，电路中只有灯泡L1连入，电流表A3测L1的电流，则此时电流表A3的示数为L1的电流0.4A；
（3）再断开S2，电路中从电源的正极流出的电流依次经L1、L2、A2和L3，回到电源负极，由于电流表A2的右边是“+”接线柱，左边是“﹣”接线柱，此时电流是从电流表A2的左边接线柱流入，右边接线柱流出，所以，电流表A2指针反偏，可能损坏。
答：（1）通过灯L1和L3的电流I1、I3分别为0.4A、0.4A；
（2）此时电流表A3的示数为L1的电流0.4A；
（3）电流表A2指针反偏，可能损坏。
/
同课章节目录
