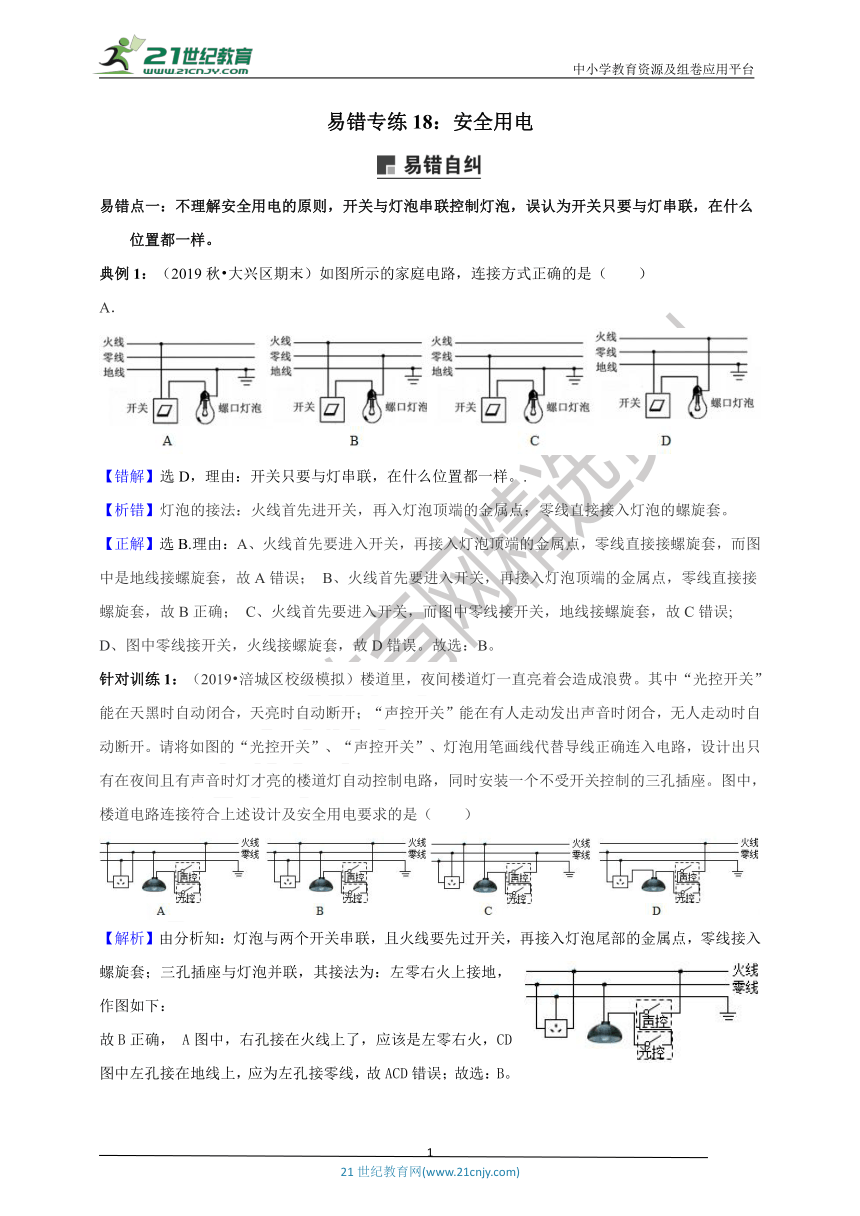

易错专练18：安全用电
易错点一：不理解安全用电的原则，开关与灯泡串联控制灯泡，误认为开关只要与灯串联，在什么位置都一样。
典例1：（2019秋?大兴区期末）如图所示的家庭电路，连接方式正确的是（ ）
A．【错解】选D，理由：开关只要与灯串联，在什么位置都一样。.
【析错】灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【正解】选B.理由：A、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，而图中是地线接螺旋套，故A错误； B、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，故B正确； C、火线首先要进入开关，而图中零线接开关，地线接螺旋套，故C错误;
D、图中零线接开关，火线接螺旋套，故D错误。故选：B。
针对训练1：（2019?涪城区校级模拟）楼道里，夜间楼道灯一直亮着会造成浪费。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。图中，楼道电路连接符合上述设计及安全用电要求的是（ ）
【解析】由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
故B正确， A图中，右孔接在火线上了，应该是左零右火，CD图中左孔接在地线上，应为左孔接零线，故ACD错误；故选：B。
【答案】B

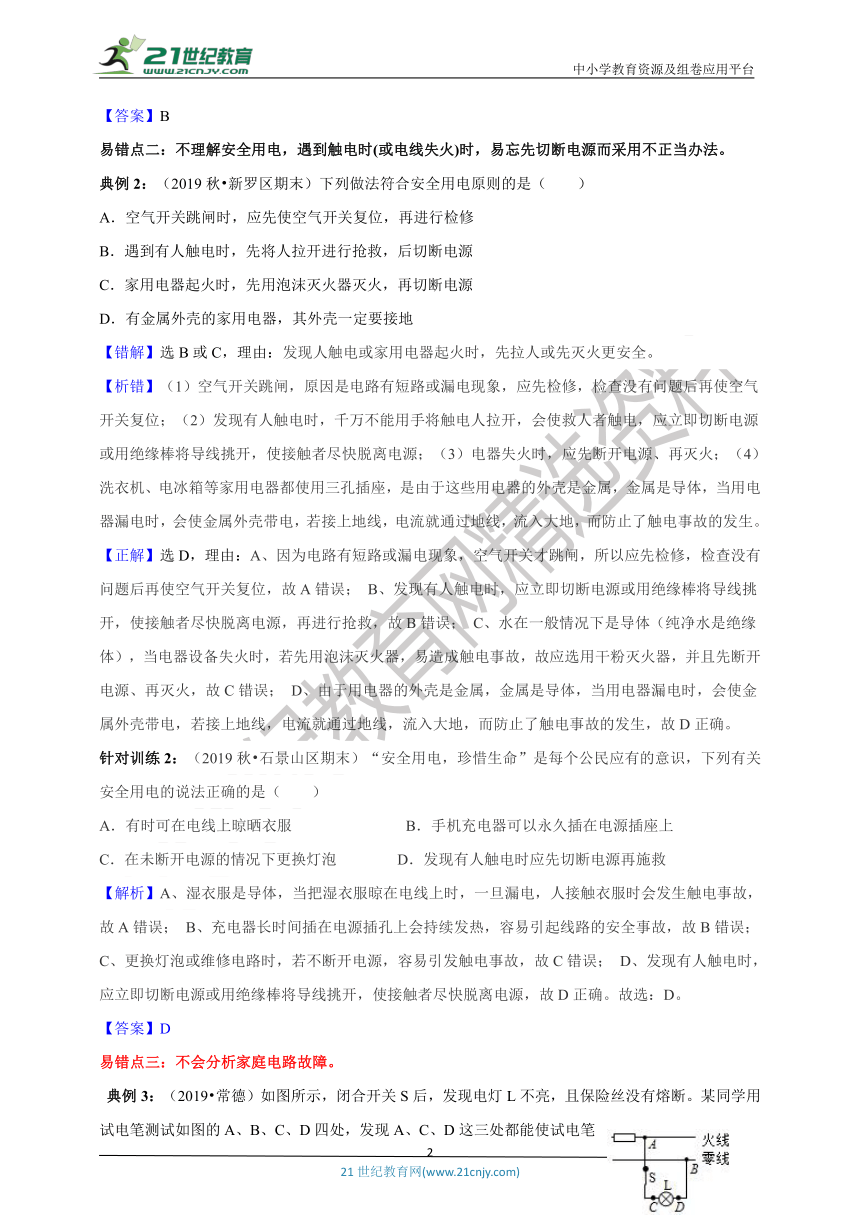

易错点二：不理解安全用电，遇到触电时(或电线失火)时，易忘先切断电源而采用不正当办法。
典例2：（2019秋?新罗区期末）下列做法符合安全用电原则的是（ ）
A．空气开关跳闸时，应先使空气开关复位，再进行检修
B．遇到有人触电时，先将人拉开进行抢救，后切断电源
C．家用电器起火时，先用泡沫灭火器灭火，再切断电源
D．有金属外壳的家用电器，其外壳一定要接地
【错解】选B或C，理由：发现人触电或家用电器起火时，先拉人或先灭火更安全。
【析错】（1）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；（2）发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源；（3）电器失火时，应先断开电源、再灭火；（4）洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生。
【正解】选D，理由：A、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故A错误； B、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，再进行抢救，故B错误； C、水在一般情况下是导体（纯净水是绝缘体），当电器设备失火时，若先用泡沫灭火器，易造成触电事故，故应选用干粉灭火器，并且先断开电源、再灭火，故C错误； D、由于用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故D正确。
针对训练2：（2019秋?石景山区期末）“安全用电，珍惜生命”是每个公民应有的意识，下列有关安全用电的说法正确的是（ ）
A．有时可在电线上晾晒衣服 B．手机充电器可以永久插在电源插座上
C．在未断开电源的情况下更换灯泡 D．发现有人触电时应先切断电源再施救
【解析】A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误； B、充电器长时间插在电源插孔上会持续发热，容易引起线路的安全事故，故B错误；
C、更换灯泡或维修电路时，若不断开电源，容易引发触电事故，故C错误； D、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故D正确。故选：D。
【答案】D
易错点三：不会分析家庭电路故障。

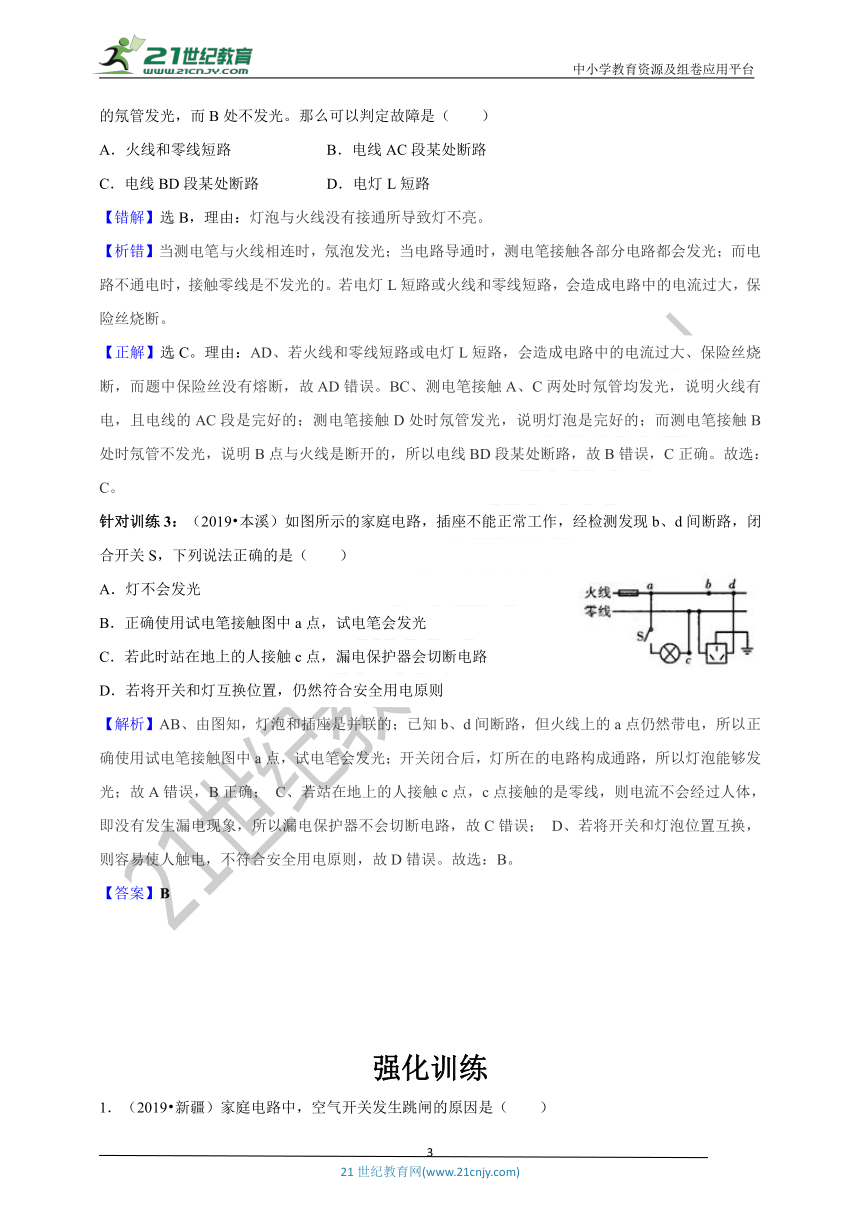

典例3：（2019?常德）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（ ）
A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
【错解】选B，理由：灯泡与火线没有接通所导致灯不亮。
【析错】当测电笔与火线相连时，氖泡发光；当电路导通时，测电笔接触各部分电路都会发光；而电路不通电时，接触零线是不发光的。若电灯L短路或火线和零线短路，会造成电路中的电流过大，保险丝烧断。
【正解】选C。理由：AD、若火线和零线短路或电灯L短路，会造成电路中的电流过大、保险丝烧断，而题中保险丝没有熔断，故AD错误。BC、测电笔接触A、C两处时氖管均发光，说明火线有电，且电线的AC段是完好的；测电笔接触D处时氖管发光，说明灯泡是完好的；而测电笔接触B处时氖管不发光，说明B点与火线是断开的，所以电线BD段某处断路，故B错误，C正确。故选：C。
针对训练3：（2019?本溪）如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（ ）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
【解析】AB、由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确； C、若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误； D、若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误。故选：B。
【答案】B
强化训练

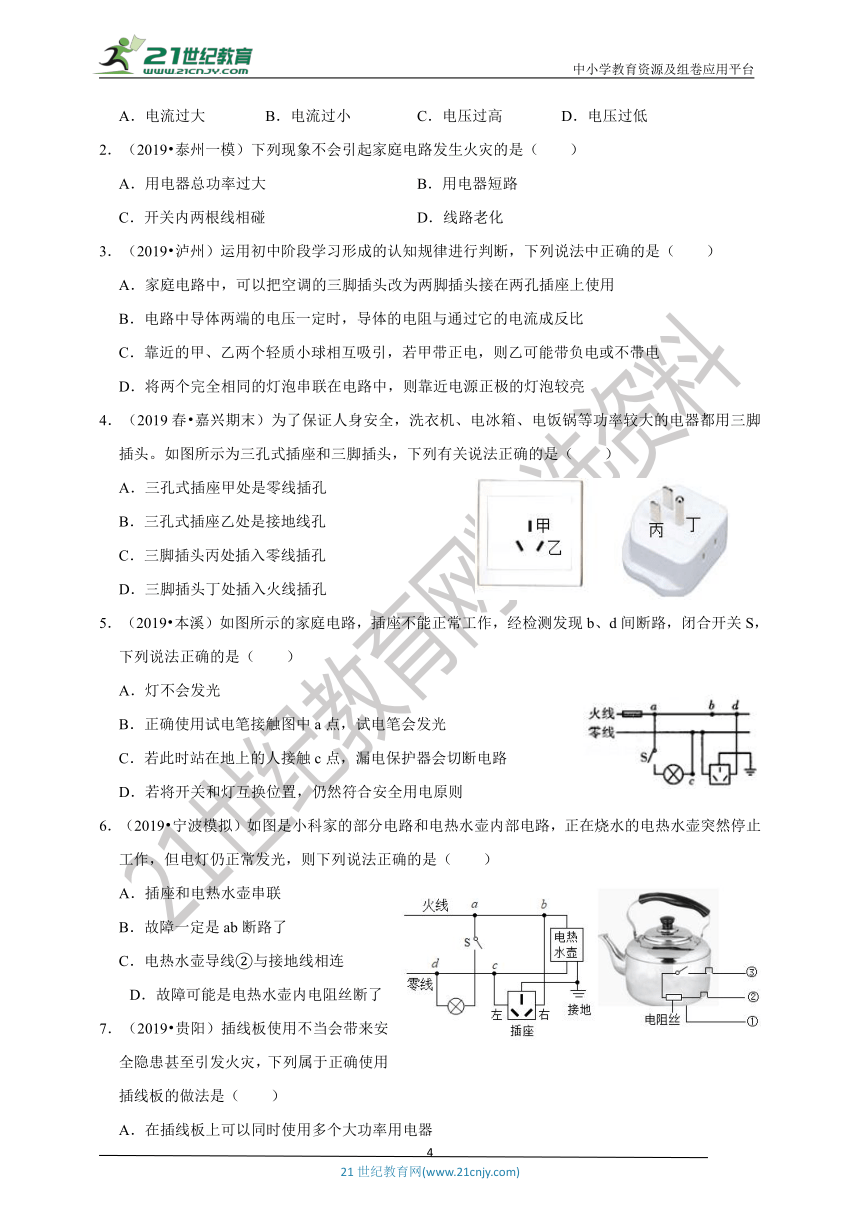

1．（2019?新疆）家庭电路中，空气开关发生跳闸的原因是（ ）
A．电流过大 B．电流过小 C．电压过高 D．电压过低
2．（2019?泰州一模）下列现象不会引起家庭电路发生火灾的是（ ）
A．用电器总功率过大 B．用电器短路
C．开关内两根线相碰 D．线路老化
3．（2019?泸州）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电
D．将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮
4．（2019春?嘉兴期末）为了保证人身安全，洗衣机、电冰箱、电饭锅等功率较大的电器都用三脚插头。如图所示为三孔式插座和三脚插头，下列有关说法正确的是（ ）
A．三孔式插座甲处是零线插孔
B．三孔式插座乙处是接地线孔
C．三脚插头丙处插入零线插孔
D．三脚插头丁处插入火线插孔
5．（2019?本溪）如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（ ）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
6．（2019?宁波模拟）如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（ ）
A．插座和电热水壶串联
B．故障一定是ab断路了
C．电热水壶导线②与接地线相连 D．故障可能是电热水壶内电阻丝断了
7．（2019?贵阳）插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（ ）
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚无需与插孔中的金属片完全接触

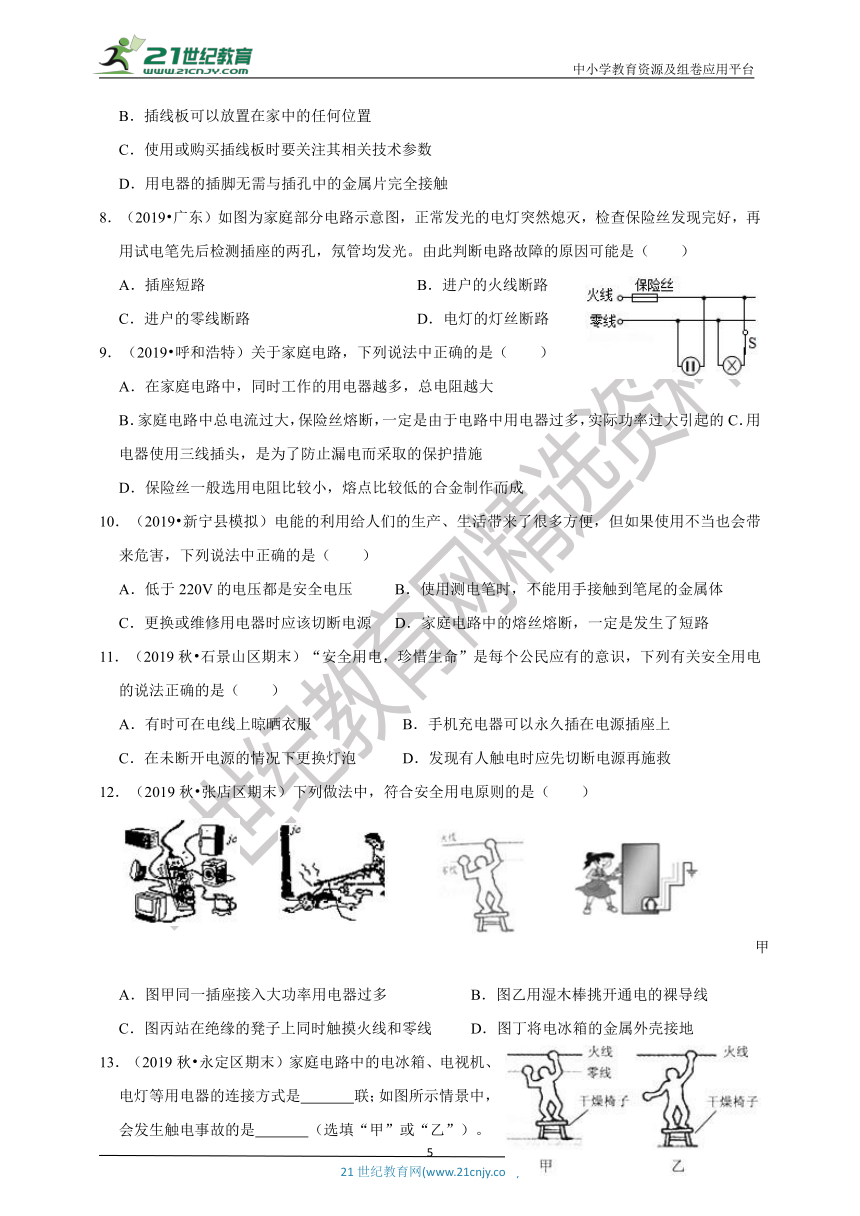

8．（2019?广东）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
9．（2019?呼和浩特）关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
10．（2019?新宁县模拟）电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列说法中正确的是（ ）
A．低于220V的电压都是安全电压 B．使用测电笔时，不能用手接触到笔尾的金属体
C．更换或维修用电器时应该切断电源 D．家庭电路中的熔丝熔断，一定是发生了短路
11．（2019秋?石景山区期末）“安全用电，珍惜生命”是每个公民应有的意识，下列有关安全用电的说法正确的是（ ）
A．有时可在电线上晾晒衣服 B．手机充电器可以永久插在电源插座上
C．在未断开电源的情况下更换灯泡 D．发现有人触电时应先切断电源再施救
12．（2019秋?张店区期末）下列做法中，符合安全用电原则的是（ ）
A．图甲同一插座接入大功率用电器过多 B．图乙用湿木棒挑开通电的裸导线
C．图丙站在绝缘的凳子上同时触摸火线和零线 D．图丁将电冰箱的金属外壳接地
13．（2019秋?永定区期末）家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 联；如图所示情景中，会发生触电事故的是 （选填“甲”或“乙”）。
14．（2019?江西模拟）如图，甲是“一开五孔”开关（即一个开关和一个两孔插座、一个三孔插座连在一起），乙是其接线图。认真观察可以发现，g孔没有接线。为了安全，g孔应该与 相连，并且图中的开关可以控制接 （选填“两孔插座”或“三孔插座”）下的用电器。
15．（2019?曲靖二模）如图所示是试电笔的构造示意图，请说明图中a名称是 ，在甲、乙、丙三种试电笔的握法中，错误的是 图。
16．（2019?驻马店一模）请将如图所示元件，连接成符合安全用电要求的家庭电路。
17．（2019?绥化）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
18．（2019?朝阳区校级模拟）学完安全用电常识后，小明用试电笔检验家中的一盏白炽灯安装是否符合安全用电要求，如图所示，他首先将该灯的开关断开，用试电笔测试白炽灯的螺旋部分，发现氖管不发光。然后将开关闭合，灯泡发光，再测试白炽灯的螺旋部分，发现氖管发光，则导线a应是 线，此电路开关连接 （选填“正确”或“不正确”），灯头的连接 （选填“正确”或 “不正确”）。
19．（2019春?开福区校级期中）阅读短文，回答问题：
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）关于漏电保护器，下列说法正确的是 。
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。
（3）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器 （会/不会）断开。
20．（2019?齐齐哈尔）阅读短文，回答问题：
××系列电饼铛产品说明书
一、产品特点
1、上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制
2、产品有低钢沿，高钢沿。低锅沿适合烙制大饼：高锅沿适合烙制水煎包。
3、上下铛结构严密，在烙制食品过程中基本不失水分，烙熟的食品松软适度，外黄里嫩，美味可口
二、安装须知
1、额定电压220V，工作电压可在额定电压基础上±10%浮动
2、使用前须将锅体外壳通过导线接地，勿将接地线接在自来水管道上
3、应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源
三、注意事项
1、搬运应轻抬轻放，以免损坏内部电器元件。
2、不使用时，除关掉机上开关外，还需断开总电源，以免意外发生。
3、经常保持铛体和机箱清洁干净，以免降低电器绝缘性能，严禁用水冲刷
四、常见故障和维修方法
故障
现象
可能原因
排除方法
故障现象
可能原因
排除方法
接通电源，保险丝立即烧断
保险丝太细
换适当的保险丝
不热
电源线断路
更换新线
电源引线短路
检查引线更换新线
加热器损坏
更换加热器
线路绝缘破损
检查原因排除故障
调温器触点接触不良
更换或修理调温器
微量
漏电
受潮
接好地线，通电加
热五分钟以上
保险丝烧毁
更换保险丝
（1）在用电高峰时，实际电压为210V，该电饼铛能否使用 。
（2）使用前，须将金属箱体接地是为了防止 时发生触电事故。
（3）上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少了水分的 （填物态变化的名称），防止水分大量散失到空气中。
（4）电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用 。
（5）电饼铛通电后不热的原因可能是 （填字母）
A．电路中保险丝太粗，保险丝熔断
B．电路线断路
C．发热体电阻小，产生热量少
1．（2019秋?汶上县期末）对于我们来说生命只有一次，不会重新来过，因此，生活用电必须把安全放在第一位，如图所示的各种情况下，人体不会触电的是（ ）
A．B． C． D．
2．（2019秋?江油市期末）如图所示，甲乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是（ ）
A．甲 B．乙、丙 C．甲、丙 D．甲、乙、丙
3．（2019?新田县一模）某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。对此电路，下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．为了用电安全，甲处应装用电器，乙处应装开关
C．当保险丝熔断后，可以用铜丝或铁丝代替
D．当电路中用电器的总功率增大时，通过保险丝的电流也增大
4．（2019?邗江区校级二模）下列关于空气开关和漏电保护器的说法正确的是（ ）
A．空气开关只有在电路中用电器总功率过大时才自动跳闸
B．漏电保护器只有在电路短路时才自动跳闸
C．当人体触电时，空气开关会自动跳闸
D．当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸
5．（2019?邗江区校级二模）家庭电路中漏电保护器的作用是（ ）
A．当电路中电流过大时自动切断电路 B．保持电路的电压不变
C．可以节省电能 D．当地面上有人触电时自动切断电路，对人身起保护作用
6．（2019?珠海校级三模）如题图，关于安全用电，下说法错误的是（ ）
A．图甲中将测电笔笔尖与火线接触，手接触笔尾金属帽，非常危险
B．图乙是固定在墙壁上的三孔插座，其中“①”孔应与地线相连
C．图丙是有金属外壳的用电器的插头，若不小心将最长的“①”脚折断丢失，用电器仍能工作但不安全
D．图丁在正常情况下，若某人不小心碰到火线裸露处，会导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路
7．（2019?成都模拟）在如图所示的家庭电路中，接错的元件是（ ）
A．开关S1和插座K B．开关S2和插座K
C．开关S2和保险丝E D．开关S1和保险丝E
8．（2019?越秀区校级二模）如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为220V．小东先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（ ）
A．灯泡的正常工作电压为 220V
B．灯泡和电饭煲这两个用电器是属于并联关系
C．把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔发光。这是因为此时零线有电流流过
D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路
9．（2019春?嵊州市期末）如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
10．（2019?如皋市二模）小茜家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（ ）（假设故障只有一处）
A．只有测试左面的孔时测电笔才发光
B．只有测试右面的孔时测电笔才发光
C．测试两孔时测电笔都发光
D．测试两孔时测电笔都不发光
11．（2019?陕西）如图是小轩家的部分电路。下列说法正确的是（ ）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
12．（2019秋?西湖区校级月考）分析下列四幅图片，说法正确的是（ ）
A．图甲三脚插头内有一根导线与用电器的金属外壳相连
B．图乙使用测电笔时手应该接触笔尖金属体
C．图丙保险丝烧断一定是电路发生了短路
D．图丁警示牌提醒我们靠近低压带电体不会触电
13．（2019秋?山西期末）周末小亮随父母回老家看望爷爷和奶奶，写完作业后，妈妈让小亮帮忙去给家中的电动车充电，小亮拿出活动线板后发现导线的绝缘层已严重老化，非常危险，于是决定说服奶奶赶快换用新的导线。请你用所学的物理知识向小亮的奶奶说明绝缘层老化导线的危害！ 。
14．（2019?长沙二模）家庭电路中，控制用电器的开关应该连接在 （选填“零线“或“火线”）和用电器之间。如图所示，闭合开关，电灯不亮，用试电笔（俗称测电笔）接触D点时氖管发光，接触E点不发光，说明D、E间 。
15．（2019春?兰溪市期末）如图甲是家用插线板，小棉对插线板的内部电路非常感兴趣，经过探究后得知：
①插线板上的开关可同时控制两插座的通、断；
②开关接通时两插座都能提供220伏电压。小棉按要求在图乙中画出插线板的内部电路。请据图回答。
（1）家庭电路中常用 分辨火线和零线。
（2）请指出小棉所画的图乙电路中错误之处 。（写出两点）
16．（2019?福建）如图是部分照明电路。用笔画线代替导线，将开关和电灯接入照明电路。
17．（2019春?台安县月考）图甲是某宾馆的房卡，它相当一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
18．（2019春?江岸区月考）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）请根据上述现象在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（2）如图丙所示小明将试电笔放入插座插孔，若家庭电路无任何故障，氖管发光则该插孔连接的是 线；若小明身体电阻约为1×105Ω，试电笔的电阻约为1×106Ω（其它电阻忽略不计）则此时流过小明身体的电流大约为家庭电路中22W灯泡正常工作时电流的 倍。
19．（2019秋?青岛期中）如图所示的电路图，电源电压恒定为3V，R1＝10Ω，R2＝10Ω，滑动变阻器最大值为20Ω，电流表量程为0﹣0.6A。
（1）只闭合S1时，电流表示数为0.1A，滑动变阻器R3的滑片在最右端，则通过R3的电流I3为多少？画出等效电路图。
（2）当S1，S2，S3，都闭合时，通过R1的电流I1＝0.3A，电流表示数为最大值，则通过R2的电流I2为多少？画出等效电路图。
（3）闭合S2和S4，滑动变阻器R3的滑片在最右端时R3两端电压为2V，则此时电压表示数为多少？画出等效电路图。
20．（2019?潮南区模拟）（1）在家庭电路中，为了防止触电，必须把用电器的开关装在 （填“火”、“零”或“地”》线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是
（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V6A）、S2（250V16A），为了安全和实用。应选用开关 和图1中 （填“甲”或“乙”）插座。
（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为 V，当开关S （填“断开”或“闭合“）时就能模拟用电器漏电，此时通过A、B两处的电流IA （填”＞”“＝“或“＜”）IB。
（4）电冰箱使用时外壳一定要 ，以保证安全。夏天；为了节能，可将冰箱的设置温度适当调 （填“高”或“低”），有一台冰箱铭牌上标有“220V150W”字样，测得其一天消耗的电能为1.2kW?h，假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为 h。
强化训练
参考答案与试题解析
1．【解答】AB、电流过大会造成空气开关跳闸，故A说法正确，B说法错误。
CD、一般情况下家庭电路的电压是220V；在电阻一定时，电压过低，电流过小不会造成空气开关跳闸，电压过高，也不会太高也不会高于240V，也不会造成电路中电流过大，故CD说法错误。
故选：A。
2．【解答】A、家庭电路的电压是不变的，用电器的总功率过大，电路中的电流就会过大，导线上产生的热量过多，会引起火灾，不符合题意；
B、短路，电路中的电阻几乎为零，通过导电的电流很大，也会引起火灾，不符合题意；
C、开关是接在火线上的，开关内两根线相碰就相当于开关闭合，不会导致电流过大，也就不会引起火灾，符合题意；
D、线路老化容易引起短路，会引起火灾，不符合题意。
故选：C。
3．【解答】A、家庭电路中，三孔插座接地线，在人接触漏电的用电器时，地线可以把人短路，避免发生触电事故，一定不能把空调的三脚插头改为两脚插头接在两孔插座上使用。故A错误。
B、导体的电阻跟导体的长度、横截面积和材料有关，跟电压和电流没有关系，R＝只是计算电阻的一种方法，不能反映正反比关系。故B错误。
C、同种电荷相互排斥，异种电荷相互吸引，又因为带电体还吸引不带电的物体，所以靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电。故C正确。
D、串联电路中电流处处相等，在电路中串联任意个灯泡，灯泡发光时都是一样亮的。故D错误。
故选：C。
4．【解答】A、三孔式插座甲处是地线插孔，故A错误；
B、三孔式插座乙处是火线插孔，故B错误；
C、三脚插头丙处应该插入零线插孔，故C正确；
D、三脚插头丁处插入地线插孔，确保用电器外壳先接地，故D错误。
故选：C。
5．【解答】AB、由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；
C、若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；
D、若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误。
故选：B。
6．【解答】A、插座和电热水壶独立与火线、零线组成通路，彼此不影响，所以是并联。故A错误；
B、正在烧水的电热水壶突然停止工作，说明电路存在断路，但具体位置不能确定，可能是导线ab间断路，也可能是电壶内部电热丝断路。故B错误；
C、为防止漏电，电热水壶的外壳要接地，所以导线①与接地线相连。故C错误；
D、电热水壶内电热丝断了，电流无法提供电热水壶，所以停住工作；对电路其他部分无影响，所以灯泡正常发光。故D正确。
故选：D。
7．【解答】A、插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾。故A错误；
B、插线板不能随便乱放，要放在小孩摸不着并且干燥，不会溅到水的地方。故B错误；
C、在选择插线板之前，应做好计划，根据插线板需要承载的用电器功率大小，选择合适技术参数的插线板。故C正确；
D、用电器与插线板连接时，要保证插脚与插孔中的金属片完全接触，不要出现“接触不良”的情况，以避免损坏用电器。故D错误。
故选：C。
8．【解答】保险丝完好说明电路不是短路或总功率过大；
用试电笔先后检测插座的两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连；
试电笔检测插座的右孔时，氖管发光说明和火线接通（如下图蓝线部分）；试电笔检测插座的左孔时，氖管发光说明和火线接通（如下图红线部分）；
正常发光的电灯突然熄灭，说明是断路，综合分析可知，断路在A点左侧的零线部分，即进户的零线断路，C正确。
故选：C。
9．【解答】A、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A说法错误。
B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B说法错误。
C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C说法正确。
D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D说法错误。
故选：C。
10．【解答】A、对人体安全的电压为不高于36V；故A错误；
B、使用测电笔时，手要接触笔尾金属体，这样氖管方可发光；故B错误；
C、为安全用电，更换和维修电器时，要切断电源；故C正确；
D、当电路发生短路和用电器的总功率过大时，家庭电路中的熔丝会熔断；故D错误；
故选：C。
11．【解答】A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误；
B、充电器长时间插在电源插孔上会持续发热，容易引起线路的安全事故，故B错误；
C、更换灯泡或维修电路时，若不断开电源，容易引发触电事故，故C错误；
D、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故D正确。故选：D。
12．【解答】A、大功率用电器过多，会引起干路电流过大，从而损坏电路，甚至引发电路火灾。故A不符合安全用电原则；
B、发现有人触电时，应尽快切断电源或用绝缘干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施，而湿木棒是导体，用湿木棒挑开通电的裸导线会发生触电。故B不符合安全用电原则；
C、站在绝缘的凳子上同时触摸火线和零线，形成电流通路，有电流通过人体，造成触电事故。故C不符合安全用电原则；
D、带有金属外壳的用电器时，让金属外壳接地，可以防止因用电器漏电后，导致金属外壳带电而发生触电事故。故D符合安全用电原则。
故选：D。
13．【解答】因为家庭电路中，用电器之间，插座之间，用电器和插座之间是并联的，因此家庭电路里的电冰箱、电视机、电灯等用电器的连接方式是并联连接；
人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲中有电流流过人体，会触电，图乙中没有电流流过人体，不会触电。
故答案为：并；甲。
14．【解答】三孔插座除了将火线、零线与用电器连接，还要将用电器的外壳与大地相连，所以g孔应该与大地相连；
由图知，开关与三孔插座连接火线的一端串联，所以开关控制的是三孔插座。
故答案为：大地；三孔插座。
15．【解答】测电笔由尾部金属体，弹簧、氖管、高值电阻、笔尖金属体组成。所以a是高值电阻；
测电笔在使用时要用手与尾部的金属体相接触。所以甲是错误的。
故答案为：高值电阻；甲。
16．【解答】三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。
灯泡的接法：火线首先过开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺丝口上。
故答案为：如上图。
17．【解答】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：
18．【解答】先将该灯的开关断开，用试电笔测试白炽灯的螺旋部分，发现氖管不发光；然后将开关闭合，灯泡发光，再测试白炽灯的螺旋部分，发现氖管发光，说明导线a是火线、b是零线；开关接在灯和火线之间，电路开关连接正确；
灯的螺旋套应该连接零线（b线），所以灯的连接错误。
故答案为：火；正确；不正确。
19．【解答】（1）A．当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故A错；
B．人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故B正确；
C．正常情况下家庭电路中火线中的电流等于零线中的电流，故C错；
D．漏电保护器跳闸后，需要检查电路故障，排除故障后，按下试验按钮，才能恢复供电，故D错；
故选B。
（2）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1＝I2+I3；
（3）零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
故答案为：（1）B；（2）I1＝I2+I3；（3）会。
20．【解答】（1）由题知，电饼铛的额定电压220V，工作电压可在额定电压基础上±10%浮动，
即U＝220V+220V×10%＝242V，U'＝220V﹣220V×10%＝198V，
则电饼铛的工作电压范围：198V≤U≤242V；实际电压为210V，所以该电饼铛能使用。
（2）金属箱体应接地，金属外壳用电器漏电时，人接触金属箱体，地线把人体短路，电流不会经过人体，能避免触电事故发生。
（3）食品烙制时水变成水蒸气，物质从液态变成气态，是汽化现象；上下铛结构严密，可以减少水分的汽化。
（4）导体中有电流通过时，都要产生热量，这是电流的热效应。电饼铛受潮有微量漏电，电饼铛通电时，可通电加热五分钟以上进行排除，这是电流的热效应。
（5）A．电路中保险丝太粗，则保险丝的电阻较小，电流通过保险丝时产生的热量太少，保险丝不容易熔断，不会造成电饼铛通电后不热，故A不符合题意。
B．电路线断路电路中没有电流，电饼铛不产生热，故B符合题意。
C．电源电压一定时，若发热体电阻小，根据P＝可知，发热体的功率大，则相等时间内产生热量多，故C不符合题意。
故答案为：（1）能；（2）漏电；（3）汽化；（4）电流热效应；（5）B。
技能提升练
参考答案与试题解析
1．【解答】A、人站在绝缘体凳子上，一只手与火线相连，另一只手与零线相连，形成了通路，使电流通过人体，故会发生触电事故；
B、人站在绝缘体凳子上，一只手与火线相连，不会形成通路，因此不会有电流通过人体，故不会发生触电事故；
C、人站在地上与火线相连，电流通过人体流入大地，故会发生触电事故；
D、一只手与火线相连，另一只手与零线相连，形成了通路，使电流通过人体，故会发生触电事故。
故选：B。
2．【解答】触电有两种，当人体的不同部位分别接触火线和零线时，或身体部位与火线接触，另一部分与大地相通时，就会触电，故甲一定会触电的，乙只与零线相接，丙又站在大地上，是不会触电的。故选：A。
3．【解答】A、为了安全，保险丝必须接到火线上。故A错误；
B、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装用电器。故B错误；
C、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝。故C错误；
D、当用电器功率增大时，根据P＝UI可知，通过保险丝的电流就增大。故D正确。
故选：D。
4．【解答】A、家庭电路中的空气开关跳闸，原因有两个，短路或总功率过大，故A错误；
B、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，所以电路发生短路时，空气开关会切断电路，而不是漏电保护器会切断电路，故B错误；
C、空气开关在电路短路和用电器的总功率过大时切断电路，故C错误；
D、当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，故D正确。
故选：D。
5．【解答】漏电保护器原理就是检测火线和零线的电流，一般情况下火线电流应该与零线电流差不多，因为大致两个接入点可以看成串联关系。漏电保护器就是利用这个特性，当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了，此时漏电保护器就会切断。
故A、当电路中电流过大时，但火线和零线间的电流相差不大，此时不会自动切断电路，故A错误；
B、漏电保护器不能保持电路的电压不变，故B错误；
C、漏电保护器不能节省电能，故C错误；
D、当地面上有人触电时，有一部分电流通过人体会导入大地，此时零线电流明显减小，所以此时发生漏电，即此时切断电路，对人身有保护作用，故D正确。
故选：D。
6．【解答】A、使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体。故A错误；
B、三孔插座的接线方法是“左零右火上接地”。故B正确；
C、因三孔插座的孔①接地线，孔②接零线，孔③接火线。三脚插头的①号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的①号脚与三孔插座的①号相连，即：使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；但是否接地，对用电器工作没有影响。故C正确；
D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用。故D正确。
故选：A。
7．【解答】家庭电路中用电器之间是并联的，插座相当于用电器，与其它用电器也是并联的。
控制用电器的开关应接在火线上，使得在检修用电器时，断开开关使用电器与火线断开，所以开关S1位置接错了。
同样保险丝也应接在入户的火线上，当电路中电流过大时，保险丝熔断，使电器与火线断开，使检修更安全，所以保险丝的位置也接错了。
故选：D。
8．【解答】A、根据题意可知，电路电压为220V，灯泡刚好正常工作，因此灯泡的正常工作电压为 220V，故A正确；
B、灯泡和电饭煲可以单独工作，互不影响，因此它们是并联连接，故B正确；
C、因为三孔插座中的左孔为零线，而零线与大地间的电压为0，因此把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔不发光，故C错误；
D、保险丝熔断的原因：一是短路，二是电流过大，因此把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路，也可能是热水壶的功率太大，故D正确。
故选：C。
9．【解答】A、原来电灯和电热器都在正常工作，在插上洗衣机的插头后，所有用电器都停止工作，经检查，发现有一根保险丝熔断了；拔出洗衣机的插头后，用测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，所以只可能是零线上的保险丝熔断了，故A不合理；
B、只断开S1，灯泡的两个接线柱通过电热器、开关S2与火线相连，所以再用测电笔检测灯泡的两个接线柱，测电笔的氖管都发光，故B不合理；
C、只断开S2，插座的左孔通过灯泡、开关S1与火线相连，所以，用测电笔检测三孔插座的左右两孔，氖管都发光，故C合理；
D、断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故D不合理。
故选：C。
10．【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡和火线、零线不能构成通路；可能是火线断路，也可能是零线断路；
（2）灯泡熄灭后（灯泡的开关是闭合的），用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，这说明左孔和右孔都与火线相连；如下图，右孔和火线相连（如图中绿色的划线），测电笔的氖管发光；左孔通过灯泡、开关和火线相连（如图中红色划线），测电笔的氖管也发光；
（3）经过（2）中的分析可知，灯泡亮了一段时间后熄灭，是因为图中的进户零线断路（如图中蓝色划线）；
（4）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光；测电笔接触右孔时，氖管照常发光，故B符合题意，ACD不符合题意。
故选：B。
11．【解答】A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；
C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；
D、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。故选：D。
12．【解答】A、三脚插头中上方的导线与用电器的外壳相连，故A正确；
B、使用测电笔时，手与笔尾的金属体接触，不能接触笔尖金属体，故B错误；
C、保险丝烧断可能是发生了短路或用电器总功率过大，故C错误；
D、高压警示牌提醒人们有电危险，请不要靠近带电体，故D错误。
故选：A。
13．【解答】正常情况下，家庭电路的导线都有绝缘皮，电路可以安全、正常使用。如果电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故或短路。
故答案为：容易引起触电或造成短路。
14．【解答】从安全用电的角度分析，开关应该接在火线和用电器之间，在断开开关时，能切断火线，操作更安全。
图中闭合开关，用试电笔接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，但电灯不亮，则是D、E之间断路（若短路，保险丝会熔断，用测电笔接触D点时氖管不会发光）。
故答案为：火线；断路。
15．【解答】（1）在家庭电路中，通常用测电笔来辨别火线和零线，能使氖管发光的是火线，不能使氖管发光的是零线；
（2）插座的接线方法和安全用电的要求可知，小棉所画的图乙电路中错误之处有：①插座的左插孔接火线；②插座的开关接在零线上。
故答案为：（1）测电笔；（2）①插座的左插孔接火线；②插座的开关接在零线上。
16．【解答】火线首先过开关才能进灯泡顶端的金属点，零线直接进灯泡的螺丝口，这样在开关断开时，能切断火线，保证此时灯泡不带电。
17．【解答】开关S1是房卡开关相当于总开关，灯泡应与插座并联接入电路，S2是控制灯L的开关；火线先连接S1然后连接插座与开关S2、灯泡，最后连在零线上，如下图所示：
18．【解答】（1）插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
；
（2）小明将试电笔放入插座插孔，氖管发光说明该插孔连接的是火线；
试电笔接触火线时的总电阻为：R＝1×105Ω+1×106Ω＝1.1×106Ω；
此时通过人体的电流为：I＝＝＝2×10﹣4A；
22W灯泡正常工作时的电流为：I'＝＝＝0.1A；则：
流过小明身体的电流大约为家庭电路中22W灯泡正常工作时电流的倍数为：＝2×10﹣3。
故答案为：（1）如图；（2）火；2×10﹣3。
19．【解答】（1）只闭合S1时，滑动变阻器R3的滑片在最右端，等效电路图如下图所示：
因串联电路中各处的电流相等，且电流表示数为0.1A，
所以，通过R3的电流I3＝0.1A；
（2）当S1，S2，S3，都闭合时，等效电路图如下图所示：
因并联电路中干路电流等于各支路电流之和，且通过R1的电流I1＝0.3A，电流表示数为最大值，
所以，通过R2的电流I2＝I﹣I1＝0.6A﹣0.3A＝0.3A；
（3）闭合S2和S4，滑动变阻器R3的滑片在最右端时，等效电路图如下图所示：
因串联电路中总电压等于各分电压之和，且R3两端电压为2V，
所以，此时电压表示数U2＝U﹣U3＝3V﹣2V＝1V。
答：（1）通过R3的电流I3为0.1A；
（2）通过R2的电流I2为0.3A；
（3）此时电压表示数为1V。
20．【解答】（1）用电器的开关装在火线上，这样可以在断开开关时切断火线，防止接触用电器发生触电事故；同时使用过多的大功率用电器往往会引起空气开关“跳闸”，原因是总功率过大。
（2）电热水器正常工作时的功率P＝P额＝1500W，正常工作时的电流：I＝＝≈6.8A，所以应选用规格为“250V，16A“的开关S2；
因为电热水器的外壳是金属外壳，为了防止其外壳带电时而发生触电事故，所以应选三孔插座甲；
（3）家庭电路的电压是220V，据题意可知，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用；故当开关S闭合时能模拟用电器的漏电情况，即此时A、B两处电流是不相等的，A处电流小于B处电流（B处在干路水），相当于漏了电。
（4）电冰箱的外壳是金属做的，家用电器的金属外壳一定要接地，可防止因漏电使外壳带电而造成触电事故，以保证安全；
夏天，为了节能，可将冰箱的设置温度适当调高些，减少冰箱的工作时间；
冰箱铭牌上标有“220V，150W”字样，表示冰箱的额定电压为220V，额定功率为150W，
电冰箱正常工作时的功率P＝150W＝0.15kW，一天消耗的电能W＝1.2kW?h，
则电冰箱的压缩机在一天内工作的总时间：t＝＝═8h。
故答案为：
（1）火；总功率过大；（2）S2；甲；（3）220；闭合；＜；（4）接地；高；8。
易错点一：不理解安全用电的原则，开关与灯泡串联控制灯泡，误认为开关只要与灯串联，在什么位置都一样。
典例1：（2019秋?大兴区期末）如图所示的家庭电路，连接方式正确的是（ ）
A．【错解】选D，理由：开关只要与灯串联，在什么位置都一样。.
【析错】灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
【正解】选B.理由：A、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，而图中是地线接螺旋套，故A错误； B、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，故B正确； C、火线首先要进入开关，而图中零线接开关，地线接螺旋套，故C错误;
D、图中零线接开关，火线接螺旋套，故D错误。故选：B。
针对训练1：（2019?涪城区校级模拟）楼道里，夜间楼道灯一直亮着会造成浪费。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。图中，楼道电路连接符合上述设计及安全用电要求的是（ ）
【解析】由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：
故B正确， A图中，右孔接在火线上了，应该是左零右火，CD图中左孔接在地线上，应为左孔接零线，故ACD错误；故选：B。
【答案】B
易错点二：不理解安全用电，遇到触电时(或电线失火)时，易忘先切断电源而采用不正当办法。
典例2：（2019秋?新罗区期末）下列做法符合安全用电原则的是（ ）
A．空气开关跳闸时，应先使空气开关复位，再进行检修
B．遇到有人触电时，先将人拉开进行抢救，后切断电源
C．家用电器起火时，先用泡沫灭火器灭火，再切断电源
D．有金属外壳的家用电器，其外壳一定要接地
【错解】选B或C，理由：发现人触电或家用电器起火时，先拉人或先灭火更安全。
【析错】（1）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；（2）发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源；（3）电器失火时，应先断开电源、再灭火；（4）洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生。
【正解】选D，理由：A、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故A错误； B、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，再进行抢救，故B错误； C、水在一般情况下是导体（纯净水是绝缘体），当电器设备失火时，若先用泡沫灭火器，易造成触电事故，故应选用干粉灭火器，并且先断开电源、再灭火，故C错误； D、由于用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故D正确。
针对训练2：（2019秋?石景山区期末）“安全用电，珍惜生命”是每个公民应有的意识，下列有关安全用电的说法正确的是（ ）
A．有时可在电线上晾晒衣服 B．手机充电器可以永久插在电源插座上
C．在未断开电源的情况下更换灯泡 D．发现有人触电时应先切断电源再施救
【解析】A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误； B、充电器长时间插在电源插孔上会持续发热，容易引起线路的安全事故，故B错误；
C、更换灯泡或维修电路时，若不断开电源，容易引发触电事故，故C错误； D、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故D正确。故选：D。
【答案】D
易错点三：不会分析家庭电路故障。
典例3：（2019?常德）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（ ）
A．火线和零线短路 B．电线AC段某处断路
C．电线BD段某处断路 D．电灯L短路
【错解】选B，理由：灯泡与火线没有接通所导致灯不亮。
【析错】当测电笔与火线相连时，氖泡发光；当电路导通时，测电笔接触各部分电路都会发光；而电路不通电时，接触零线是不发光的。若电灯L短路或火线和零线短路，会造成电路中的电流过大，保险丝烧断。
【正解】选C。理由：AD、若火线和零线短路或电灯L短路，会造成电路中的电流过大、保险丝烧断，而题中保险丝没有熔断，故AD错误。BC、测电笔接触A、C两处时氖管均发光，说明火线有电，且电线的AC段是完好的；测电笔接触D处时氖管发光，说明灯泡是完好的；而测电笔接触B处时氖管不发光，说明B点与火线是断开的，所以电线BD段某处断路，故B错误，C正确。故选：C。
针对训练3：（2019?本溪）如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（ ）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
【解析】AB、由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确； C、若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误； D、若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误。故选：B。
【答案】B
强化训练
1．（2019?新疆）家庭电路中，空气开关发生跳闸的原因是（ ）
A．电流过大 B．电流过小 C．电压过高 D．电压过低
2．（2019?泰州一模）下列现象不会引起家庭电路发生火灾的是（ ）
A．用电器总功率过大 B．用电器短路
C．开关内两根线相碰 D．线路老化
3．（2019?泸州）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电
D．将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮
4．（2019春?嘉兴期末）为了保证人身安全，洗衣机、电冰箱、电饭锅等功率较大的电器都用三脚插头。如图所示为三孔式插座和三脚插头，下列有关说法正确的是（ ）
A．三孔式插座甲处是零线插孔
B．三孔式插座乙处是接地线孔
C．三脚插头丙处插入零线插孔
D．三脚插头丁处插入火线插孔
5．（2019?本溪）如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（ ）
A．灯不会发光
B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
6．（2019?宁波模拟）如图是小科家的部分电路和电热水壶内部电路，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，则下列说法正确的是（ ）
A．插座和电热水壶串联
B．故障一定是ab断路了
C．电热水壶导线②与接地线相连 D．故障可能是电热水壶内电阻丝断了
7．（2019?贵阳）插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（ ）
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚无需与插孔中的金属片完全接触
8．（2019?广东）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
9．（2019?呼和浩特）关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
10．（2019?新宁县模拟）电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列说法中正确的是（ ）
A．低于220V的电压都是安全电压 B．使用测电笔时，不能用手接触到笔尾的金属体
C．更换或维修用电器时应该切断电源 D．家庭电路中的熔丝熔断，一定是发生了短路
11．（2019秋?石景山区期末）“安全用电，珍惜生命”是每个公民应有的意识，下列有关安全用电的说法正确的是（ ）
A．有时可在电线上晾晒衣服 B．手机充电器可以永久插在电源插座上
C．在未断开电源的情况下更换灯泡 D．发现有人触电时应先切断电源再施救
12．（2019秋?张店区期末）下列做法中，符合安全用电原则的是（ ）
A．图甲同一插座接入大功率用电器过多 B．图乙用湿木棒挑开通电的裸导线
C．图丙站在绝缘的凳子上同时触摸火线和零线 D．图丁将电冰箱的金属外壳接地
13．（2019秋?永定区期末）家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是 联；如图所示情景中，会发生触电事故的是 （选填“甲”或“乙”）。
14．（2019?江西模拟）如图，甲是“一开五孔”开关（即一个开关和一个两孔插座、一个三孔插座连在一起），乙是其接线图。认真观察可以发现，g孔没有接线。为了安全，g孔应该与 相连，并且图中的开关可以控制接 （选填“两孔插座”或“三孔插座”）下的用电器。
15．（2019?曲靖二模）如图所示是试电笔的构造示意图，请说明图中a名称是 ，在甲、乙、丙三种试电笔的握法中，错误的是 图。
16．（2019?驻马店一模）请将如图所示元件，连接成符合安全用电要求的家庭电路。
17．（2019?绥化）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
18．（2019?朝阳区校级模拟）学完安全用电常识后，小明用试电笔检验家中的一盏白炽灯安装是否符合安全用电要求，如图所示，他首先将该灯的开关断开，用试电笔测试白炽灯的螺旋部分，发现氖管不发光。然后将开关闭合，灯泡发光，再测试白炽灯的螺旋部分，发现氖管发光，则导线a应是 线，此电路开关连接 （选填“正确”或“不正确”），灯头的连接 （选填“正确”或 “不正确”）。
19．（2019春?开福区校级期中）阅读短文，回答问题：
漏电保护器
根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。
（1）关于漏电保护器，下列说法正确的是 。
A．当电路发生短路时，漏电保护器会自动切断电路
B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
C．正常情况下家庭电路中火线中的电流大于零线中的电流
D．漏电保护器跳闸后按下试验按钮即可恢复供电
（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 。
（3）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器 （会/不会）断开。
20．（2019?齐齐哈尔）阅读短文，回答问题：
××系列电饼铛产品说明书
一、产品特点
1、上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制
2、产品有低钢沿，高钢沿。低锅沿适合烙制大饼：高锅沿适合烙制水煎包。
3、上下铛结构严密，在烙制食品过程中基本不失水分，烙熟的食品松软适度，外黄里嫩，美味可口
二、安装须知
1、额定电压220V，工作电压可在额定电压基础上±10%浮动
2、使用前须将锅体外壳通过导线接地，勿将接地线接在自来水管道上
3、应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源
三、注意事项
1、搬运应轻抬轻放，以免损坏内部电器元件。
2、不使用时，除关掉机上开关外，还需断开总电源，以免意外发生。
3、经常保持铛体和机箱清洁干净，以免降低电器绝缘性能，严禁用水冲刷
四、常见故障和维修方法
故障
现象
可能原因
排除方法
故障现象
可能原因
排除方法
接通电源，保险丝立即烧断
保险丝太细
换适当的保险丝
不热
电源线断路
更换新线
电源引线短路
检查引线更换新线
加热器损坏
更换加热器
线路绝缘破损
检查原因排除故障
调温器触点接触不良
更换或修理调温器
微量
漏电
受潮
接好地线，通电加
热五分钟以上
保险丝烧毁
更换保险丝
（1）在用电高峰时，实际电压为210V，该电饼铛能否使用 。
（2）使用前，须将金属箱体接地是为了防止 时发生触电事故。
（3）上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少了水分的 （填物态变化的名称），防止水分大量散失到空气中。
（4）电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用 。
（5）电饼铛通电后不热的原因可能是 （填字母）
A．电路中保险丝太粗，保险丝熔断
B．电路线断路
C．发热体电阻小，产生热量少
1．（2019秋?汶上县期末）对于我们来说生命只有一次，不会重新来过，因此，生活用电必须把安全放在第一位，如图所示的各种情况下，人体不会触电的是（ ）
A．B． C． D．
2．（2019秋?江油市期末）如图所示，甲乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是（ ）
A．甲 B．乙、丙 C．甲、丙 D．甲、乙、丙
3．（2019?新田县一模）某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。对此电路，下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．为了用电安全，甲处应装用电器，乙处应装开关
C．当保险丝熔断后，可以用铜丝或铁丝代替
D．当电路中用电器的总功率增大时，通过保险丝的电流也增大
4．（2019?邗江区校级二模）下列关于空气开关和漏电保护器的说法正确的是（ ）
A．空气开关只有在电路中用电器总功率过大时才自动跳闸
B．漏电保护器只有在电路短路时才自动跳闸
C．当人体触电时，空气开关会自动跳闸
D．当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸
5．（2019?邗江区校级二模）家庭电路中漏电保护器的作用是（ ）
A．当电路中电流过大时自动切断电路 B．保持电路的电压不变
C．可以节省电能 D．当地面上有人触电时自动切断电路，对人身起保护作用
6．（2019?珠海校级三模）如题图，关于安全用电，下说法错误的是（ ）
A．图甲中将测电笔笔尖与火线接触，手接触笔尾金属帽，非常危险
B．图乙是固定在墙壁上的三孔插座，其中“①”孔应与地线相连
C．图丙是有金属外壳的用电器的插头，若不小心将最长的“①”脚折断丢失，用电器仍能工作但不安全
D．图丁在正常情况下，若某人不小心碰到火线裸露处，会导致I1＞I2，当“漏电保护器”检测到“两线”电流不等时会自动切断线路
7．（2019?成都模拟）在如图所示的家庭电路中，接错的元件是（ ）
A．开关S1和插座K B．开关S2和插座K
C．开关S2和保险丝E D．开关S1和保险丝E
8．（2019?越秀区校级二模）如图所示为小东家某部分家庭电路的电路图，火线和零线之间的电压为220V．小东先把拉线开关闭合，灯泡正常发光。再把电饭煲接到三孔插座并闭合开关，电饭煲正常工作。请问此时哪个说法是错误的（ ）
A．灯泡的正常工作电压为 220V
B．灯泡和电饭煲这两个用电器是属于并联关系
C．把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔发光。这是因为此时零线有电流流过
D．把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路
9．（2019春?嵊州市期末）如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（ ）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
10．（2019?如皋市二模）小茜家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（ ）（假设故障只有一处）
A．只有测试左面的孔时测电笔才发光
B．只有测试右面的孔时测电笔才发光
C．测试两孔时测电笔都发光
D．测试两孔时测电笔都不发光
11．（2019?陕西）如图是小轩家的部分电路。下列说法正确的是（ ）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
12．（2019秋?西湖区校级月考）分析下列四幅图片，说法正确的是（ ）
A．图甲三脚插头内有一根导线与用电器的金属外壳相连
B．图乙使用测电笔时手应该接触笔尖金属体
C．图丙保险丝烧断一定是电路发生了短路
D．图丁警示牌提醒我们靠近低压带电体不会触电
13．（2019秋?山西期末）周末小亮随父母回老家看望爷爷和奶奶，写完作业后，妈妈让小亮帮忙去给家中的电动车充电，小亮拿出活动线板后发现导线的绝缘层已严重老化，非常危险，于是决定说服奶奶赶快换用新的导线。请你用所学的物理知识向小亮的奶奶说明绝缘层老化导线的危害！ 。
14．（2019?长沙二模）家庭电路中，控制用电器的开关应该连接在 （选填“零线“或“火线”）和用电器之间。如图所示，闭合开关，电灯不亮，用试电笔（俗称测电笔）接触D点时氖管发光，接触E点不发光，说明D、E间 。
15．（2019春?兰溪市期末）如图甲是家用插线板，小棉对插线板的内部电路非常感兴趣，经过探究后得知：
①插线板上的开关可同时控制两插座的通、断；
②开关接通时两插座都能提供220伏电压。小棉按要求在图乙中画出插线板的内部电路。请据图回答。
（1）家庭电路中常用 分辨火线和零线。
（2）请指出小棉所画的图乙电路中错误之处 。（写出两点）
16．（2019?福建）如图是部分照明电路。用笔画线代替导线，将开关和电灯接入照明电路。
17．（2019春?台安县月考）图甲是某宾馆的房卡，它相当一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。
18．（2019春?江岸区月考）如图甲所示是一个常用的插线板。插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。
（1）请根据上述现象在图乙中画出开关、指示灯、插孔与电源线的连接方式。
（2）如图丙所示小明将试电笔放入插座插孔，若家庭电路无任何故障，氖管发光则该插孔连接的是 线；若小明身体电阻约为1×105Ω，试电笔的电阻约为1×106Ω（其它电阻忽略不计）则此时流过小明身体的电流大约为家庭电路中22W灯泡正常工作时电流的 倍。
19．（2019秋?青岛期中）如图所示的电路图，电源电压恒定为3V，R1＝10Ω，R2＝10Ω，滑动变阻器最大值为20Ω，电流表量程为0﹣0.6A。
（1）只闭合S1时，电流表示数为0.1A，滑动变阻器R3的滑片在最右端，则通过R3的电流I3为多少？画出等效电路图。
（2）当S1，S2，S3，都闭合时，通过R1的电流I1＝0.3A，电流表示数为最大值，则通过R2的电流I2为多少？画出等效电路图。
（3）闭合S2和S4，滑动变阻器R3的滑片在最右端时R3两端电压为2V，则此时电压表示数为多少？画出等效电路图。
20．（2019?潮南区模拟）（1）在家庭电路中，为了防止触电，必须把用电器的开关装在 （填“火”、“零”或“地”》线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是
（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V6A）、S2（250V16A），为了安全和实用。应选用开关 和图1中 （填“甲”或“乙”）插座。
（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为 V，当开关S （填“断开”或“闭合“）时就能模拟用电器漏电，此时通过A、B两处的电流IA （填”＞”“＝“或“＜”）IB。
（4）电冰箱使用时外壳一定要 ，以保证安全。夏天；为了节能，可将冰箱的设置温度适当调 （填“高”或“低”），有一台冰箱铭牌上标有“220V150W”字样，测得其一天消耗的电能为1.2kW?h，假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为 h。
强化训练
参考答案与试题解析
1．【解答】AB、电流过大会造成空气开关跳闸，故A说法正确，B说法错误。
CD、一般情况下家庭电路的电压是220V；在电阻一定时，电压过低，电流过小不会造成空气开关跳闸，电压过高，也不会太高也不会高于240V，也不会造成电路中电流过大，故CD说法错误。
故选：A。
2．【解答】A、家庭电路的电压是不变的，用电器的总功率过大，电路中的电流就会过大，导线上产生的热量过多，会引起火灾，不符合题意；
B、短路，电路中的电阻几乎为零，通过导电的电流很大，也会引起火灾，不符合题意；
C、开关是接在火线上的，开关内两根线相碰就相当于开关闭合，不会导致电流过大，也就不会引起火灾，符合题意；
D、线路老化容易引起短路，会引起火灾，不符合题意。
故选：C。
3．【解答】A、家庭电路中，三孔插座接地线，在人接触漏电的用电器时，地线可以把人短路，避免发生触电事故，一定不能把空调的三脚插头改为两脚插头接在两孔插座上使用。故A错误。
B、导体的电阻跟导体的长度、横截面积和材料有关，跟电压和电流没有关系，R＝只是计算电阻的一种方法，不能反映正反比关系。故B错误。
C、同种电荷相互排斥，异种电荷相互吸引，又因为带电体还吸引不带电的物体，所以靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电。故C正确。
D、串联电路中电流处处相等，在电路中串联任意个灯泡，灯泡发光时都是一样亮的。故D错误。
故选：C。
4．【解答】A、三孔式插座甲处是地线插孔，故A错误；
B、三孔式插座乙处是火线插孔，故B错误；
C、三脚插头丙处应该插入零线插孔，故C正确；
D、三脚插头丁处插入地线插孔，确保用电器外壳先接地，故D错误。
故选：C。
5．【解答】AB、由图知，灯泡和插座是并联的；已知b、d间断路，但火线上的a点仍然带电，所以正确使用试电笔接触图中a点，试电笔会发光；开关闭合后，灯所在的电路构成通路，所以灯泡能够发光；故A错误，B正确；
C、若站在地上的人接触c点，c点接触的是零线，则电流不会经过人体，即没有发生漏电现象，所以漏电保护器不会切断电路，故C错误；
D、若将开关和灯泡位置互换，则容易使人触电，不符合安全用电原则，故D错误。
故选：B。
6．【解答】A、插座和电热水壶独立与火线、零线组成通路，彼此不影响，所以是并联。故A错误；
B、正在烧水的电热水壶突然停止工作，说明电路存在断路，但具体位置不能确定，可能是导线ab间断路，也可能是电壶内部电热丝断路。故B错误；
C、为防止漏电，电热水壶的外壳要接地，所以导线①与接地线相连。故C错误；
D、电热水壶内电热丝断了，电流无法提供电热水壶，所以停住工作；对电路其他部分无影响，所以灯泡正常发光。故D正确。
故选：D。
7．【解答】A、插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾。故A错误；
B、插线板不能随便乱放，要放在小孩摸不着并且干燥，不会溅到水的地方。故B错误；
C、在选择插线板之前，应做好计划，根据插线板需要承载的用电器功率大小，选择合适技术参数的插线板。故C正确；
D、用电器与插线板连接时，要保证插脚与插孔中的金属片完全接触，不要出现“接触不良”的情况，以避免损坏用电器。故D错误。
故选：C。
8．【解答】保险丝完好说明电路不是短路或总功率过大；
用试电笔先后检测插座的两孔，氖管均发光，说明插座的两孔直接或间接地与火线相连；
试电笔检测插座的右孔时，氖管发光说明和火线接通（如下图蓝线部分）；试电笔检测插座的左孔时，氖管发光说明和火线接通（如下图红线部分）；
正常发光的电灯突然熄灭，说明是断路，综合分析可知，断路在A点左侧的零线部分，即进户的零线断路，C正确。
故选：C。
9．【解答】A、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A说法错误。
B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B说法错误。
C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C说法正确。
D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D说法错误。
故选：C。
10．【解答】A、对人体安全的电压为不高于36V；故A错误；
B、使用测电笔时，手要接触笔尾金属体，这样氖管方可发光；故B错误；
C、为安全用电，更换和维修电器时，要切断电源；故C正确；
D、当电路发生短路和用电器的总功率过大时，家庭电路中的熔丝会熔断；故D错误；
故选：C。
11．【解答】A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故，故A错误；
B、充电器长时间插在电源插孔上会持续发热，容易引起线路的安全事故，故B错误；
C、更换灯泡或维修电路时，若不断开电源，容易引发触电事故，故C错误；
D、发现有人触电时，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故D正确。故选：D。
12．【解答】A、大功率用电器过多，会引起干路电流过大，从而损坏电路，甚至引发电路火灾。故A不符合安全用电原则；
B、发现有人触电时，应尽快切断电源或用绝缘干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施，而湿木棒是导体，用湿木棒挑开通电的裸导线会发生触电。故B不符合安全用电原则；
C、站在绝缘的凳子上同时触摸火线和零线，形成电流通路，有电流通过人体，造成触电事故。故C不符合安全用电原则；
D、带有金属外壳的用电器时，让金属外壳接地，可以防止因用电器漏电后，导致金属外壳带电而发生触电事故。故D符合安全用电原则。
故选：D。
13．【解答】因为家庭电路中，用电器之间，插座之间，用电器和插座之间是并联的，因此家庭电路里的电冰箱、电视机、电灯等用电器的连接方式是并联连接；
人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲中有电流流过人体，会触电，图乙中没有电流流过人体，不会触电。
故答案为：并；甲。
14．【解答】三孔插座除了将火线、零线与用电器连接，还要将用电器的外壳与大地相连，所以g孔应该与大地相连；
由图知，开关与三孔插座连接火线的一端串联，所以开关控制的是三孔插座。
故答案为：大地；三孔插座。
15．【解答】测电笔由尾部金属体，弹簧、氖管、高值电阻、笔尖金属体组成。所以a是高值电阻；
测电笔在使用时要用手与尾部的金属体相接触。所以甲是错误的。
故答案为：高值电阻；甲。
16．【解答】三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。
灯泡的接法：火线首先过开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺丝口上。
故答案为：如上图。
17．【解答】（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：
18．【解答】先将该灯的开关断开，用试电笔测试白炽灯的螺旋部分，发现氖管不发光；然后将开关闭合，灯泡发光，再测试白炽灯的螺旋部分，发现氖管发光，说明导线a是火线、b是零线；开关接在灯和火线之间，电路开关连接正确；
灯的螺旋套应该连接零线（b线），所以灯的连接错误。
故答案为：火；正确；不正确。
19．【解答】（1）A．当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故A错；
B．人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故B正确；
C．正常情况下家庭电路中火线中的电流等于零线中的电流，故C错；
D．漏电保护器跳闸后，需要检查电路故障，排除故障后，按下试验按钮，才能恢复供电，故D错；
故选B。
（2）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1＝I2+I3；
（3）零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
故答案为：（1）B；（2）I1＝I2+I3；（3）会。
20．【解答】（1）由题知，电饼铛的额定电压220V，工作电压可在额定电压基础上±10%浮动，
即U＝220V+220V×10%＝242V，U'＝220V﹣220V×10%＝198V，
则电饼铛的工作电压范围：198V≤U≤242V；实际电压为210V，所以该电饼铛能使用。
（2）金属箱体应接地，金属外壳用电器漏电时，人接触金属箱体，地线把人体短路，电流不会经过人体，能避免触电事故发生。
（3）食品烙制时水变成水蒸气，物质从液态变成气态，是汽化现象；上下铛结构严密，可以减少水分的汽化。
（4）导体中有电流通过时，都要产生热量，这是电流的热效应。电饼铛受潮有微量漏电，电饼铛通电时，可通电加热五分钟以上进行排除，这是电流的热效应。
（5）A．电路中保险丝太粗，则保险丝的电阻较小，电流通过保险丝时产生的热量太少，保险丝不容易熔断，不会造成电饼铛通电后不热，故A不符合题意。
B．电路线断路电路中没有电流，电饼铛不产生热，故B符合题意。
C．电源电压一定时，若发热体电阻小，根据P＝可知，发热体的功率大，则相等时间内产生热量多，故C不符合题意。
故答案为：（1）能；（2）漏电；（3）汽化；（4）电流热效应；（5）B。
技能提升练
参考答案与试题解析
1．【解答】A、人站在绝缘体凳子上，一只手与火线相连，另一只手与零线相连，形成了通路，使电流通过人体，故会发生触电事故；
B、人站在绝缘体凳子上，一只手与火线相连，不会形成通路，因此不会有电流通过人体，故不会发生触电事故；
C、人站在地上与火线相连，电流通过人体流入大地，故会发生触电事故；
D、一只手与火线相连，另一只手与零线相连，形成了通路，使电流通过人体，故会发生触电事故。
故选：B。
2．【解答】触电有两种，当人体的不同部位分别接触火线和零线时，或身体部位与火线接触，另一部分与大地相通时，就会触电，故甲一定会触电的，乙只与零线相接，丙又站在大地上，是不会触电的。故选：A。
3．【解答】A、为了安全，保险丝必须接到火线上。故A错误；
B、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装用电器。故B错误；
C、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝。故C错误；
D、当用电器功率增大时，根据P＝UI可知，通过保险丝的电流就增大。故D正确。
故选：D。
4．【解答】A、家庭电路中的空气开关跳闸，原因有两个，短路或总功率过大，故A错误；
B、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，所以电路发生短路时，空气开关会切断电路，而不是漏电保护器会切断电路，故B错误；
C、空气开关在电路短路和用电器的总功率过大时切断电路，故C错误；
D、当人触电时，漏电保护器会自动跳闸断开电路，从而保护人体安全，故D正确。
故选：D。
5．【解答】漏电保护器原理就是检测火线和零线的电流，一般情况下火线电流应该与零线电流差不多，因为大致两个接入点可以看成串联关系。漏电保护器就是利用这个特性，当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了，此时漏电保护器就会切断。
故A、当电路中电流过大时，但火线和零线间的电流相差不大，此时不会自动切断电路，故A错误；
B、漏电保护器不能保持电路的电压不变，故B错误；
C、漏电保护器不能节省电能，故C错误；
D、当地面上有人触电时，有一部分电流通过人体会导入大地，此时零线电流明显减小，所以此时发生漏电，即此时切断电路，对人身有保护作用，故D正确。
故选：D。
6．【解答】A、使用测电笔时，测电笔前端的金属探头和带电体相连接，不能用手去接触，否则会造成人身触电事故，但手要接触笔尾金属体。故A错误；
B、三孔插座的接线方法是“左零右火上接地”。故B正确；
C、因三孔插座的孔①接地线，孔②接零线，孔③接火线。三脚插头的①号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的①号脚与三孔插座的①号相连，即：使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；但是否接地，对用电器工作没有影响。故C正确；
D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用。故D正确。
故选：A。
7．【解答】家庭电路中用电器之间是并联的，插座相当于用电器，与其它用电器也是并联的。
控制用电器的开关应接在火线上，使得在检修用电器时，断开开关使用电器与火线断开，所以开关S1位置接错了。
同样保险丝也应接在入户的火线上，当电路中电流过大时，保险丝熔断，使电器与火线断开，使检修更安全，所以保险丝的位置也接错了。
故选：D。
8．【解答】A、根据题意可知，电路电压为220V，灯泡刚好正常工作，因此灯泡的正常工作电压为 220V，故A正确；
B、灯泡和电饭煲可以单独工作，互不影响，因此它们是并联连接，故B正确；
C、因为三孔插座中的左孔为零线，而零线与大地间的电压为0，因此把电饭煲插头拔掉后，正确使用试电笔插到插座左孔，试电笔不发光，故C错误；
D、保险丝熔断的原因：一是短路，二是电流过大，因此把电饭煲换成电热水壶接入三孔插座，保险丝马上熔断，原因可能是电热水壶内部发生短路，也可能是热水壶的功率太大，故D正确。
故选：C。
9．【解答】A、原来电灯和电热器都在正常工作，在插上洗衣机的插头后，所有用电器都停止工作，经检查，发现有一根保险丝熔断了；拔出洗衣机的插头后，用测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，所以只可能是零线上的保险丝熔断了，故A不合理；
B、只断开S1，灯泡的两个接线柱通过电热器、开关S2与火线相连，所以再用测电笔检测灯泡的两个接线柱，测电笔的氖管都发光，故B不合理；
C、只断开S2，插座的左孔通过灯泡、开关S1与火线相连，所以，用测电笔检测三孔插座的左右两孔，氖管都发光，故C合理；
D、断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故D不合理。
故选：C。
10．【解答】（1）闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡和火线、零线不能构成通路；可能是火线断路，也可能是零线断路；
（2）灯泡熄灭后（灯泡的开关是闭合的），用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，这说明左孔和右孔都与火线相连；如下图，右孔和火线相连（如图中绿色的划线），测电笔的氖管发光；左孔通过灯泡、开关和火线相连（如图中红色划线），测电笔的氖管也发光；
（3）经过（2）中的分析可知，灯泡亮了一段时间后熄灭，是因为图中的进户零线断路（如图中蓝色划线）；
（4）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光；测电笔接触右孔时，氖管照常发光，故B符合题意，ACD不符合题意。
故选：B。
11．【解答】A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三线插座，故B错误；
C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；
D、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。故选：D。
12．【解答】A、三脚插头中上方的导线与用电器的外壳相连，故A正确；
B、使用测电笔时，手与笔尾的金属体接触，不能接触笔尖金属体，故B错误；
C、保险丝烧断可能是发生了短路或用电器总功率过大，故C错误；
D、高压警示牌提醒人们有电危险，请不要靠近带电体，故D错误。
故选：A。
13．【解答】正常情况下，家庭电路的导线都有绝缘皮，电路可以安全、正常使用。如果电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故或短路。
故答案为：容易引起触电或造成短路。
14．【解答】从安全用电的角度分析，开关应该接在火线和用电器之间，在断开开关时，能切断火线，操作更安全。
图中闭合开关，用试电笔接触D点时氖管发光，接触E点时不发光，说明火线有电，零线也正常，但电灯不亮，则是D、E之间断路（若短路，保险丝会熔断，用测电笔接触D点时氖管不会发光）。
故答案为：火线；断路。
15．【解答】（1）在家庭电路中，通常用测电笔来辨别火线和零线，能使氖管发光的是火线，不能使氖管发光的是零线；
（2）插座的接线方法和安全用电的要求可知，小棉所画的图乙电路中错误之处有：①插座的左插孔接火线；②插座的开关接在零线上。
故答案为：（1）测电笔；（2）①插座的左插孔接火线；②插座的开关接在零线上。
16．【解答】火线首先过开关才能进灯泡顶端的金属点，零线直接进灯泡的螺丝口，这样在开关断开时，能切断火线，保证此时灯泡不带电。
17．【解答】开关S1是房卡开关相当于总开关，灯泡应与插座并联接入电路，S2是控制灯L的开关；火线先连接S1然后连接插座与开关S2、灯泡，最后连在零线上，如下图所示：
18．【解答】（1）插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。如图所示：
；
（2）小明将试电笔放入插座插孔，氖管发光说明该插孔连接的是火线；
试电笔接触火线时的总电阻为：R＝1×105Ω+1×106Ω＝1.1×106Ω；
此时通过人体的电流为：I＝＝＝2×10﹣4A；
22W灯泡正常工作时的电流为：I'＝＝＝0.1A；则：
流过小明身体的电流大约为家庭电路中22W灯泡正常工作时电流的倍数为：＝2×10﹣3。
故答案为：（1）如图；（2）火；2×10﹣3。
19．【解答】（1）只闭合S1时，滑动变阻器R3的滑片在最右端，等效电路图如下图所示：
因串联电路中各处的电流相等，且电流表示数为0.1A，
所以，通过R3的电流I3＝0.1A；
（2）当S1，S2，S3，都闭合时，等效电路图如下图所示：
因并联电路中干路电流等于各支路电流之和，且通过R1的电流I1＝0.3A，电流表示数为最大值，
所以，通过R2的电流I2＝I﹣I1＝0.6A﹣0.3A＝0.3A；
（3）闭合S2和S4，滑动变阻器R3的滑片在最右端时，等效电路图如下图所示：
因串联电路中总电压等于各分电压之和，且R3两端电压为2V，
所以，此时电压表示数U2＝U﹣U3＝3V﹣2V＝1V。
答：（1）通过R3的电流I3为0.1A；
（2）通过R2的电流I2为0.3A；
（3）此时电压表示数为1V。
20．【解答】（1）用电器的开关装在火线上，这样可以在断开开关时切断火线，防止接触用电器发生触电事故；同时使用过多的大功率用电器往往会引起空气开关“跳闸”，原因是总功率过大。
（2）电热水器正常工作时的功率P＝P额＝1500W，正常工作时的电流：I＝＝≈6.8A，所以应选用规格为“250V，16A“的开关S2；
因为电热水器的外壳是金属外壳，为了防止其外壳带电时而发生触电事故，所以应选三孔插座甲；
（3）家庭电路的电压是220V，据题意可知，家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用；故当开关S闭合时能模拟用电器的漏电情况，即此时A、B两处电流是不相等的，A处电流小于B处电流（B处在干路水），相当于漏了电。
（4）电冰箱的外壳是金属做的，家用电器的金属外壳一定要接地，可防止因漏电使外壳带电而造成触电事故，以保证安全；
夏天，为了节能，可将冰箱的设置温度适当调高些，减少冰箱的工作时间；
冰箱铭牌上标有“220V，150W”字样，表示冰箱的额定电压为220V，额定功率为150W，
电冰箱正常工作时的功率P＝150W＝0.15kW，一天消耗的电能W＝1.2kW?h，
则电冰箱的压缩机在一天内工作的总时间：t＝＝═8h。
故答案为：
（1）火；总功率过大；（2）S2；甲；（3）220；闭合；＜；（4）接地；高；8。
同课章节目录
