人教版 九年级 物理
电 动 机

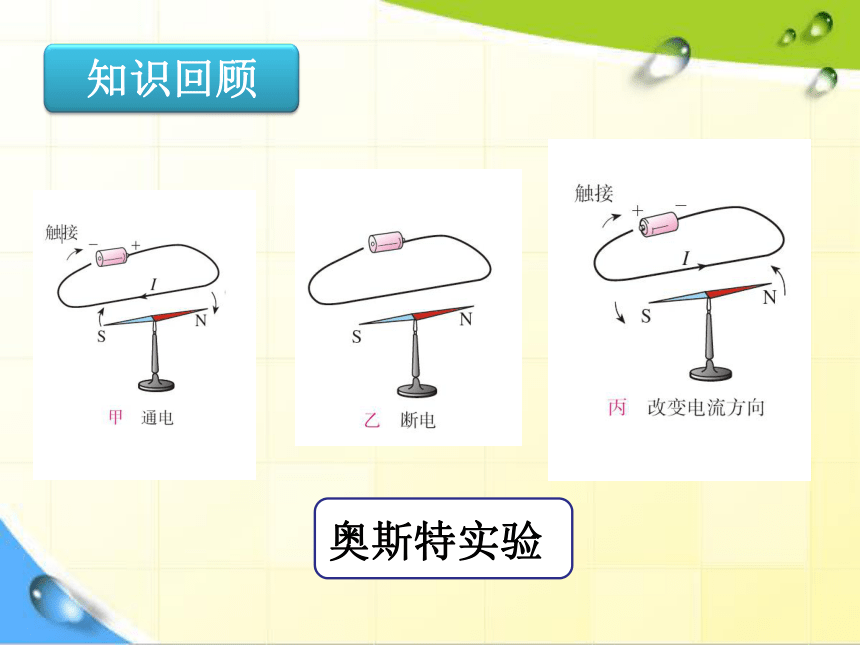

奥斯特实验

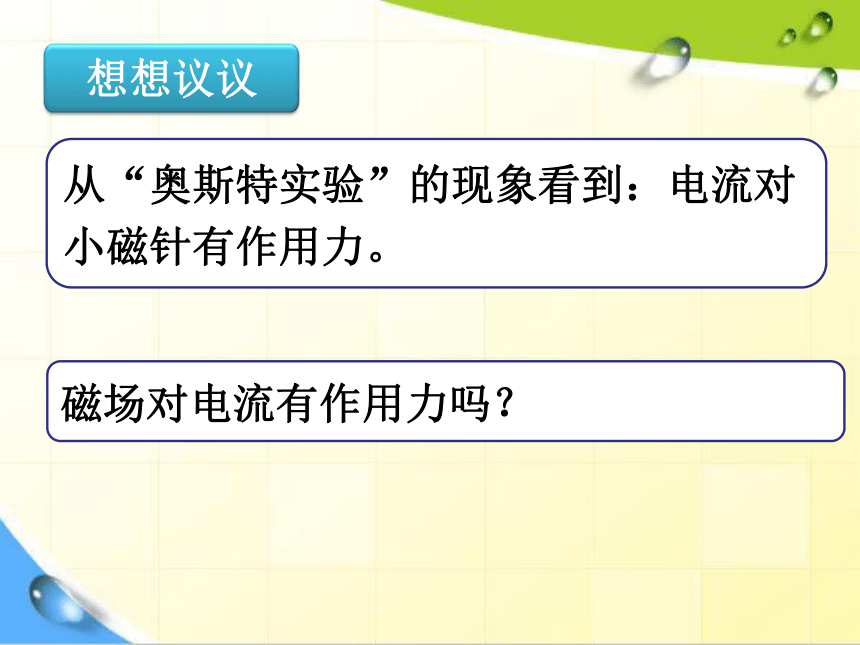

从“奥斯特实验”的现象看到：电流对小磁针有作用力。
磁场对电流有作用力吗？

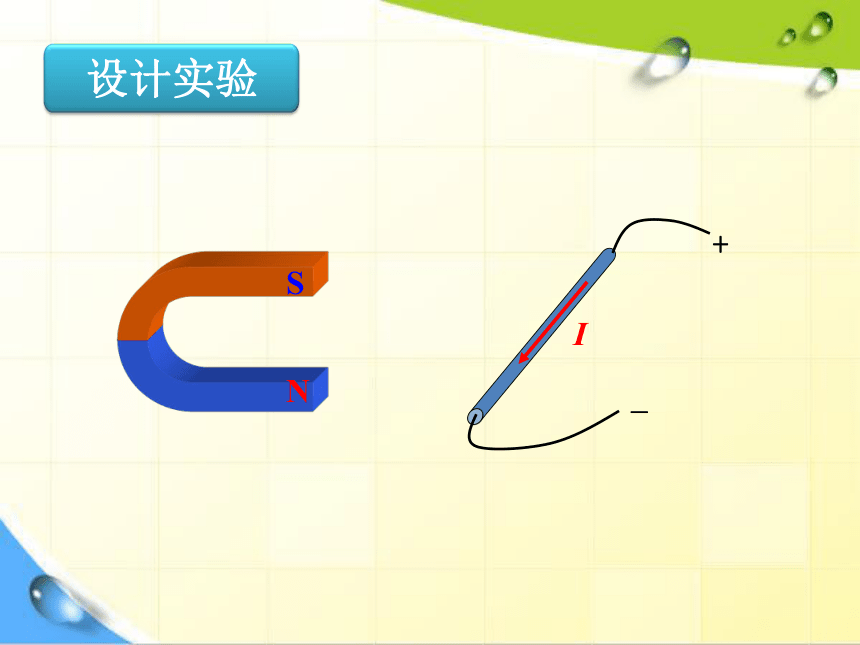

一、磁场对通电导线的作用
方案一

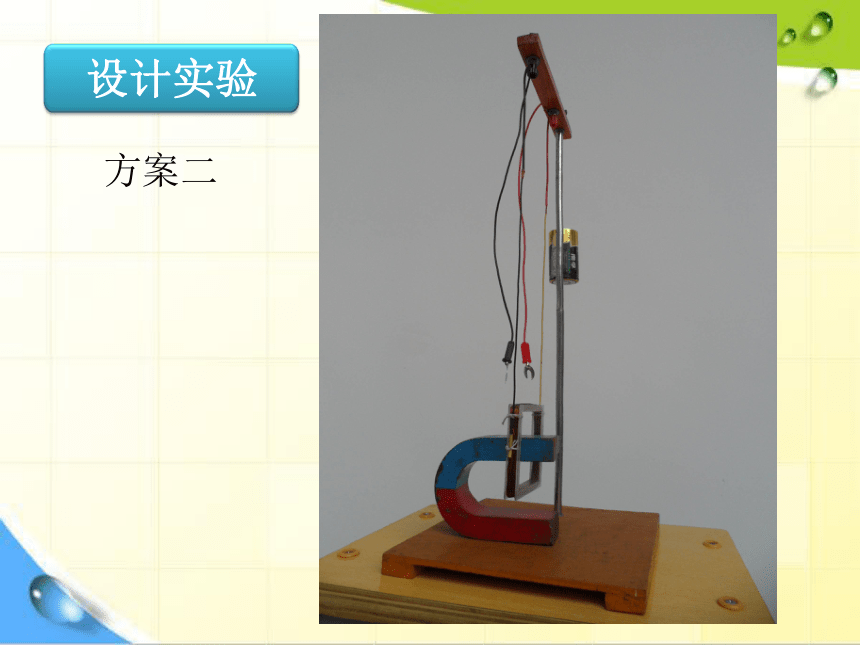

方案二

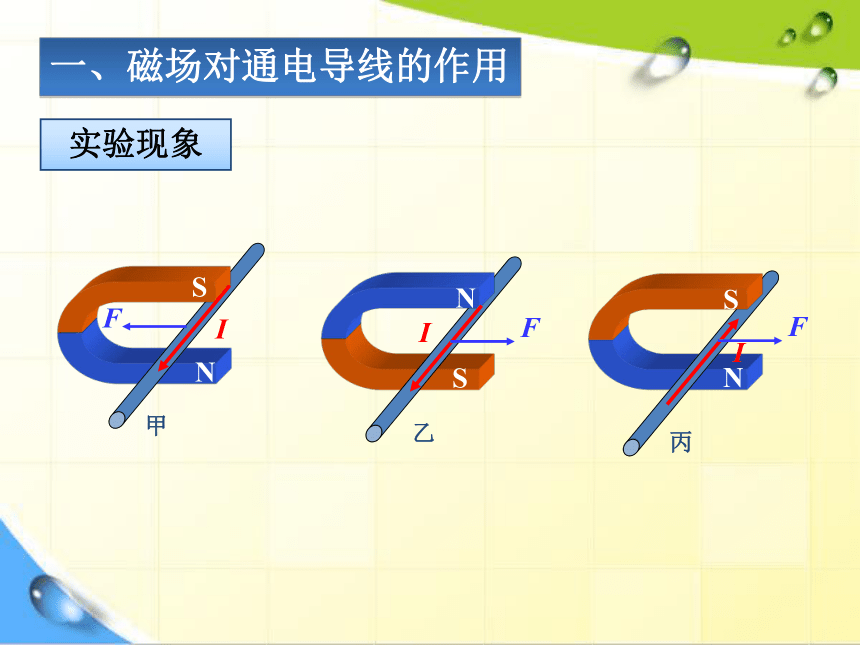

实验现象
一、磁场对通电导线的作用
　　1．磁场对通电导线有力的作用。
　　2．磁场对通电导线作用力的力方向跟
电流的方向
磁场的方向 有关。
一、磁场对通电导线的作用
　　通电线圈在磁场中受力运动的情况如何呢？
一、磁场对通电导线的作用
问　题
　　通电线圈在磁场中扭转，最终停止。
演示实验
　　通电线圈在磁场中两边受力，方向相反，顺时针转动。
　　通电线圈受平衡力作用，这时由于惯性，线圈还会继续转动。
　　线圈靠惯性越过平衡位置后，受到的力使线圈逆时针旋转。
　　线圈由于摩擦最后静止在平衡位置。
　　如果在线圈转转过平衡位置后改变受力方向，不就可以继续旋转吗？
二、电动机的基本构造
想一想
怎样使线圈转过平衡位置后继续旋转呢？
二、电动机的基本构造
想一想
有什么方法改变受力方向呢？
　　改变磁场方向或改变电流方向。
1.换向器
两个
铜半环
电刷
换向器
作用：使线圈转过平衡位置后改变线圈中电流方向。
结构：两个铜半环
2. 电动机由两部分组成：
　　 转子
　　 定子
二、电动机的基本构造
3．电动机的工作原理
3．电动机的工作原理

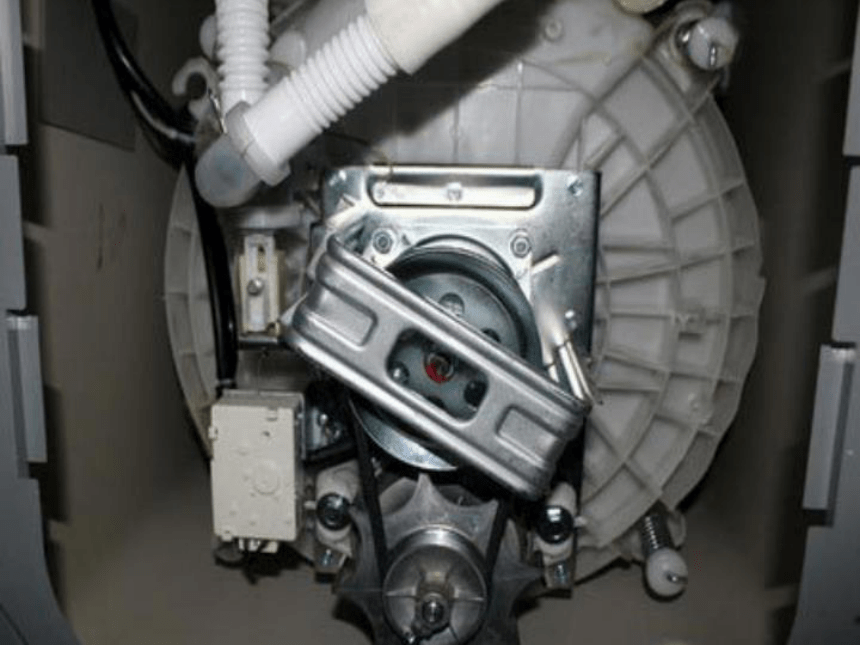

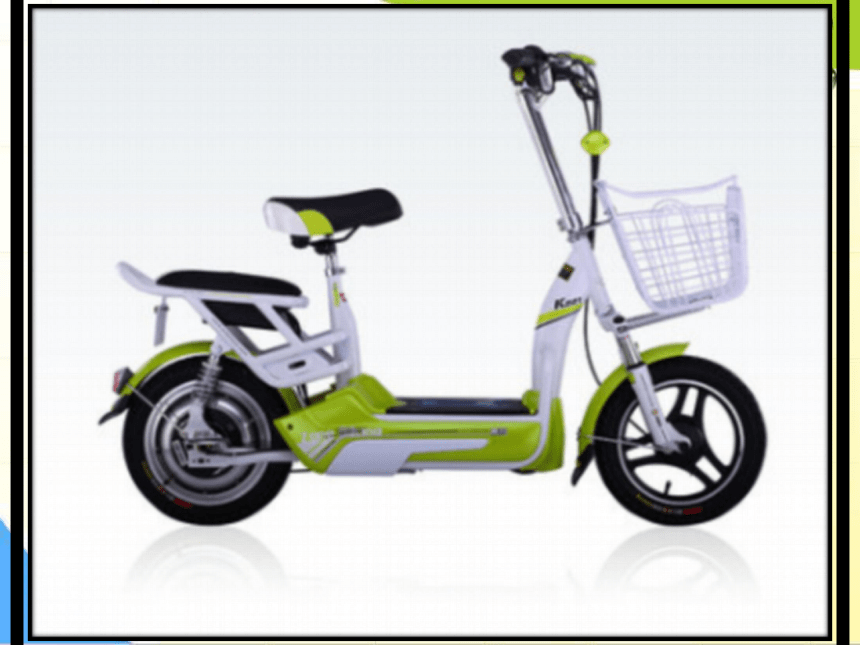

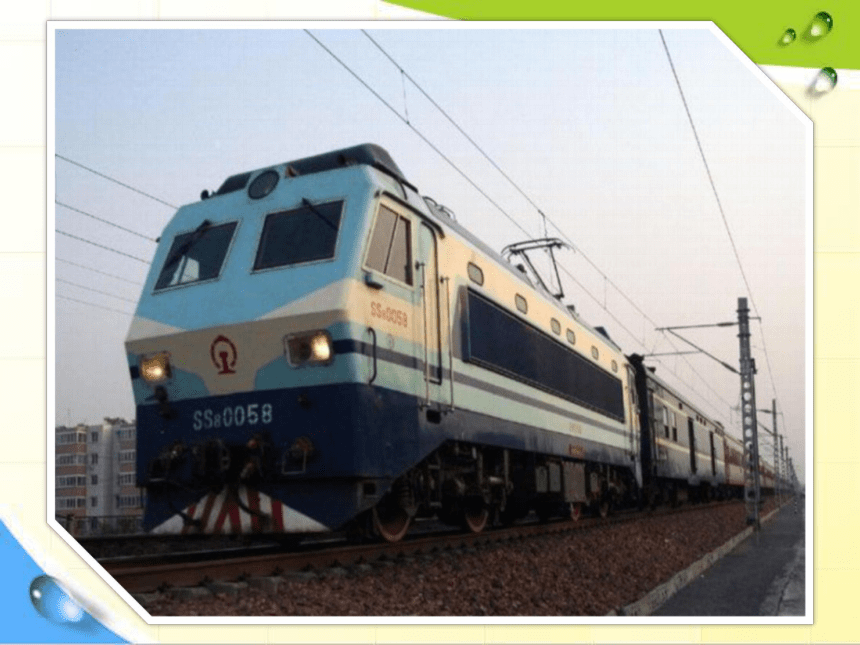

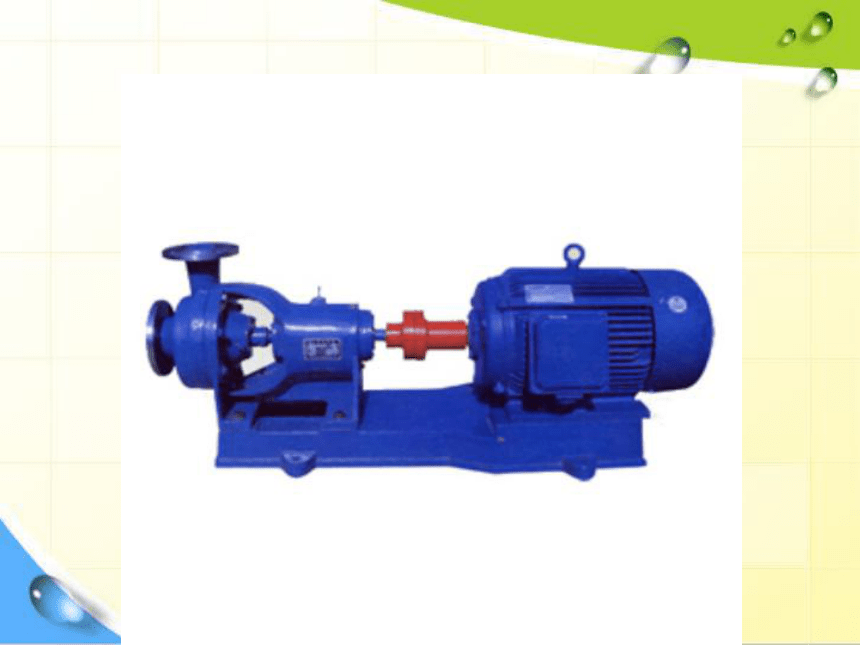

4．实际电动机
1.了解电动机的结构。

2.会组装电动机模型。

3.使电动机正反转。
轮子1个
扳手1个
磁铁支架1对、磁铁1块
转子1个、转子支架1对
电刷1对
螺栓12个、螺母12个
1.安装磁铁支架和磁铁。

2.安装转子支架和转子。

3.安装电刷。

4.调试、通电，观察电动机的转动情况。
你能使电动机反转吗？
1.通电的导体在磁场中受到力的作用，受力方向 与（ ）及（ ）有关。

2.电动机主要由（ ）和（ ）组成，其工作原理是（ ）。
电流方向
磁场方向
通电线圈在磁场中受力
定子
转子
3、换向器在电动机中的作用是 （ ）
A.改变线圈电流方向。 B.改变磁场方向。
C.改变电源的电流方向。 D. 改变电动机的转速。

4、下列说法错误的是 ( )
A.电动机工作把机械能转化为电能。
B.电动机工作把电能转化为机械能和内能。
C.改变电流方向或改变磁场方向，可以改变直流电动机的转向。
D.增强磁场可以增加电动机的转速。
A
A
