【谜语】

不怕细菌小，有它能看到，
化验需要它，科研不可少。
显微镜

第一章 走近细胞
1.2 细胞的多样性和统一性
高中生物必修一《分子与细胞》
第1课时 高倍显微镜的使用
人体大概有200多种类型的细胞，它们的形态各异，以下图片是光学显微镜下的几种细胞。








细胞形态

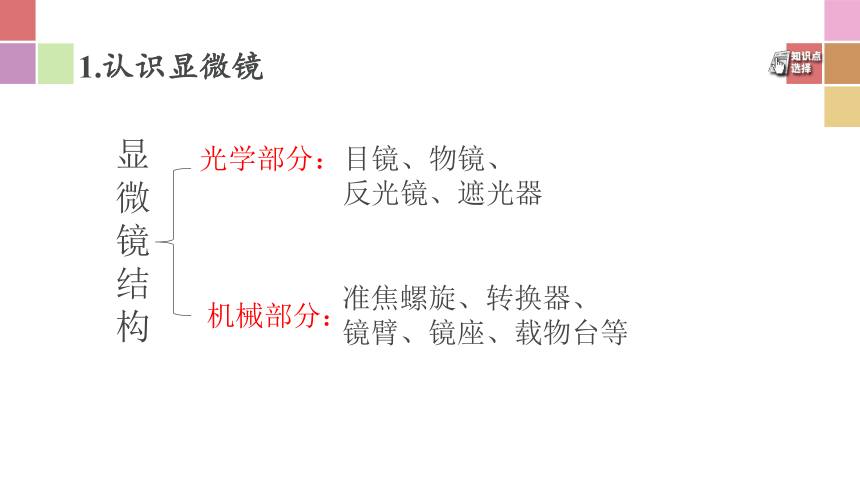

显微镜结构

光学部分：目镜、物镜、
反光镜、遮光器
机械部分：
准焦螺旋、转换器、 镜臂、镜座、载物台等

1.认识显微镜








1.认识显微镜

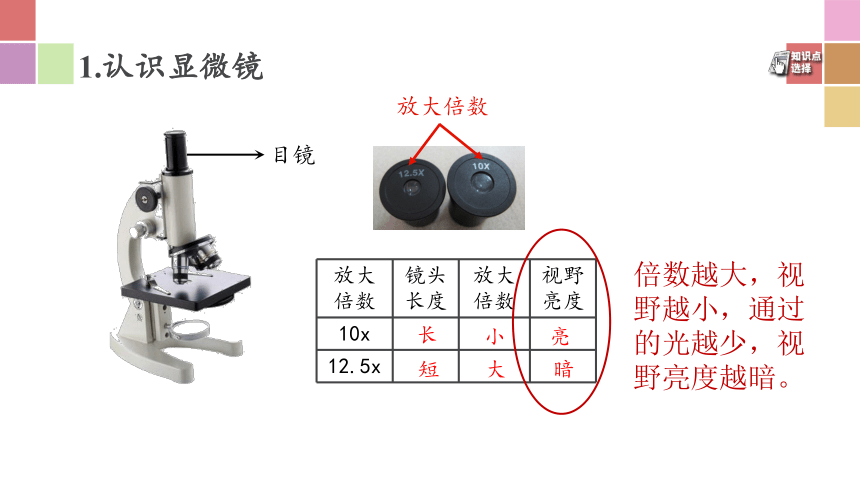

目镜
放大倍数


放大
倍数 镜头
长度 放大
倍数 视野
亮度
10x
12.5x
长
短
小
大
亮
暗

倍数越大，视野越小，通过的光越少，视野亮度越暗。








1.认识显微镜

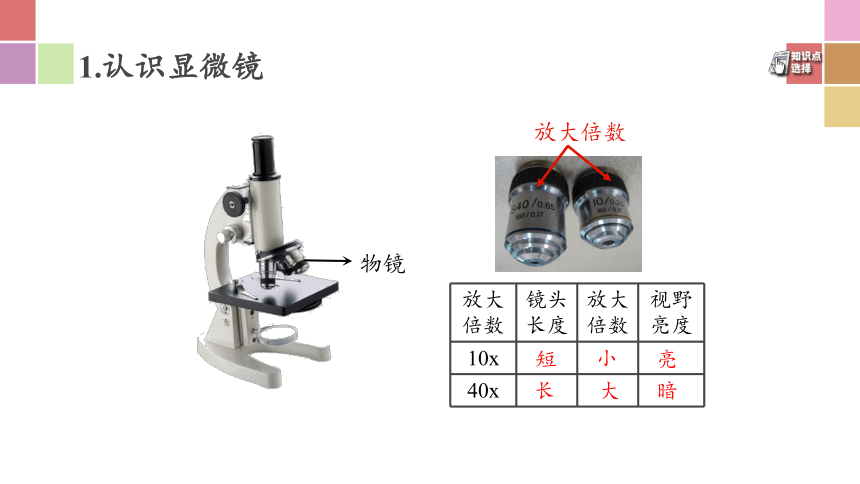

物镜
放大倍数


短
长
小
大
亮
放大
倍数 镜头
长度 放大
倍数 视野
亮度
10x
40x
暗

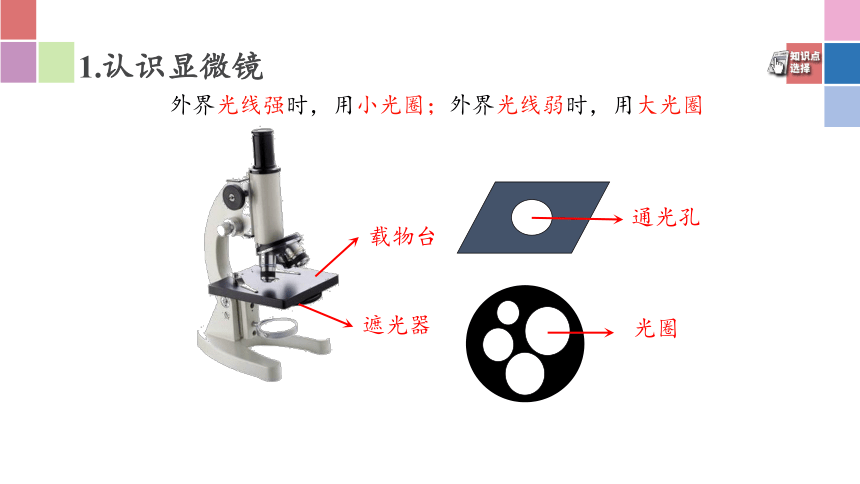

载物台




通光孔

遮光器





光圈

外界光线强时，用小光圈；外界光线弱时，用大光圈
1.认识显微镜

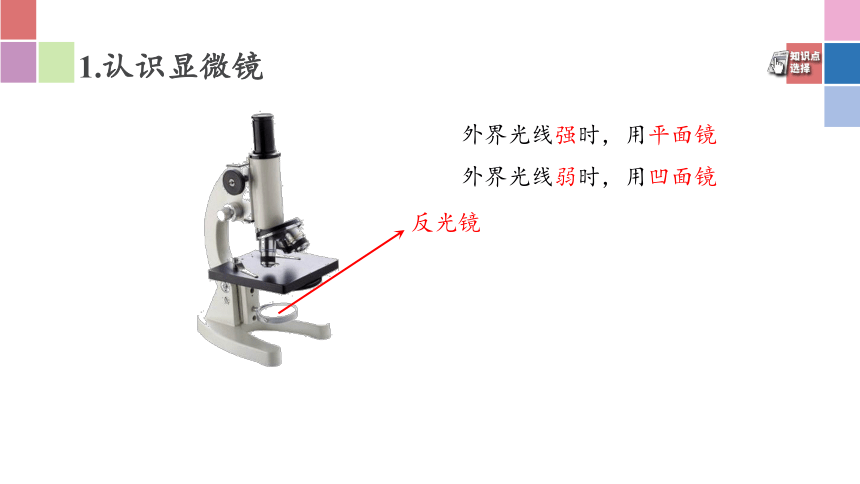

反光镜
外界光线强时，用平面镜
外界光线弱时，用凹面镜

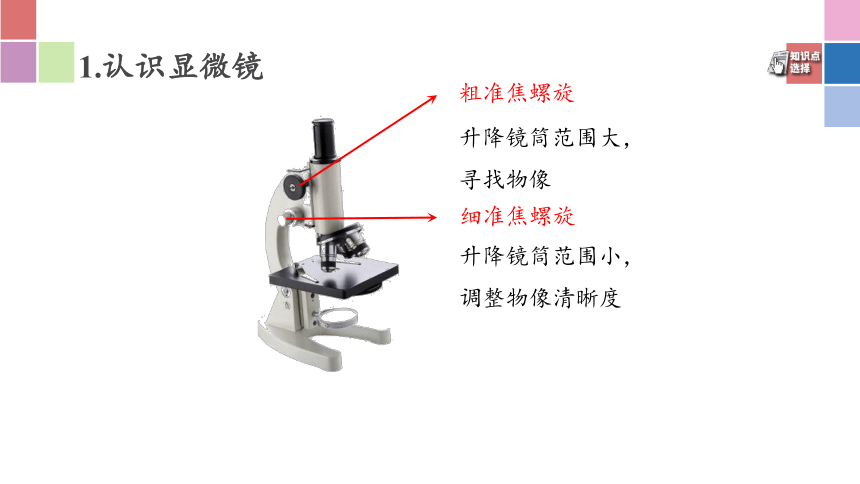

1.认识显微镜









粗准焦螺旋
升降镜筒范围大，
寻找物像

细准焦螺旋
升降镜筒范围小，调整物像清晰度
1.认识显微镜

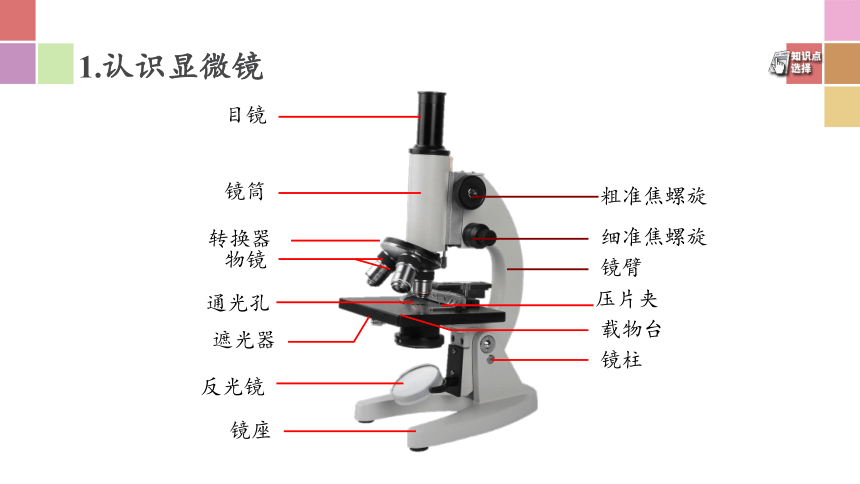

1.认识显微镜














粗准焦螺旋
细准焦螺旋
镜臂
压片夹
载物台
镜柱
目镜
镜筒
转换器
物镜
通光孔
遮光器
反光镜
镜座

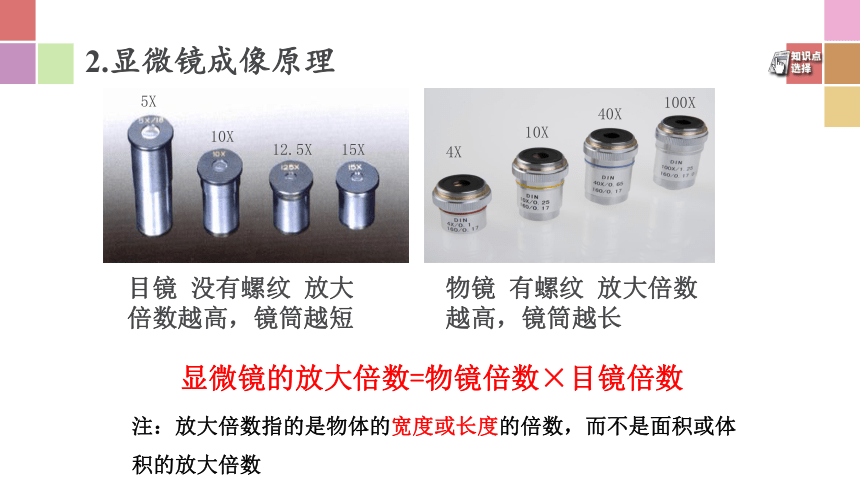

目镜 没有螺纹 放大倍数越高，镜筒越短
物镜 有螺纹 放大倍数越高，镜筒越长
注：放大倍数指的是物体的宽度或长度的倍数，而不是面积或体积的放大倍数
显微镜的放大倍数=物镜倍数×目镜倍数
2.显微镜成像原理
5X
10X
12.5X
15X
4X
10X
40X
100X



















G H I




A B C

















D E F

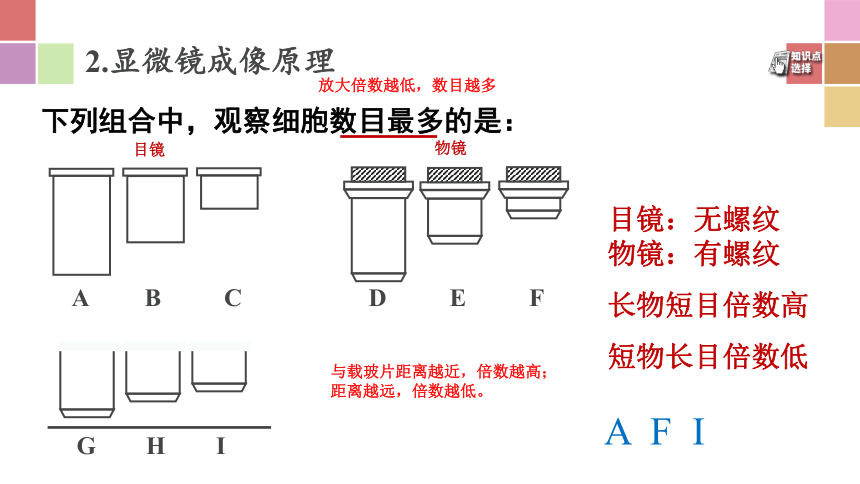

下列组合中，观察细胞数目最多的是：
A F I
2.显微镜成像原理
目镜：无螺纹
物镜：有螺纹
长物短目倍数高
短物长目倍数低
目镜
物镜
放大倍数越低，数目越多
与载玻片距离越近，倍数越高；距离越远，倍数越低。









2.显微镜成像原理
→所成物像
为倒立的虚像
物体

物像
上


所








物象移动与裝片移动的关系




显微镜下成的像与实物相比是倒置的，所以物象移动的方向与载玻片移动的方向相反。
移动装片时偏哪往哪移

2.显微镜成像原理


把目标移至视野中央，装片应往哪里移？
左上方









注意
放大的倍数越大，所看到的像越暗
放大倍数的变化与视野范围内细胞数量变化的关系?
a.一行细胞，放大倍数与视野成反比
b.圆形视野范围内细胞，看到的实物范围与放大倍数的平方成反比

2.显微镜成像原理









实例1：当显微镜的目镜为10×，物镜为10×，在视野直径范围内看到一行相连的8个细胞。若目镜不变，物镜换成40×时，则在视野中可看到这行细胞中的（ ）
A.2个 B.4个 C.16个 D.32个
A
细胞在视野中成单行或单列排布，计算时只考虑长度或宽度：

放大前放大倍数
放大后视野中的细胞数=放大前视野中的细胞数×
放大后放大倍数









实例2：显微镜目镜为10×，物镜为×10时，视野被相连的64个分生组织细胞所充满，若物镜转换为×40后，则在视野中可检测到的分生组织细胞数为 （ ）
A.2个 B .4个 C.16个 D.32个
B
细胞在视野中呈充满排布，计算时则考虑面积变化：

放大前放大倍数
放大后视野中的细胞数=放大前视野中的细胞数×
放大后放大倍数


2








视野中污点的判断
转动目镜，污点移动的则污点在目镜上，不动的不在目镜上。
移动玻片，污点移动的则污点在玻片上，不动的不在玻片上。
不在目镜、玻片上则在物镜上。









3. 显微镜的使用








3. 显微镜的使用









3. 显微镜的使用
低倍镜观察：（镜筒先下后上，先粗后细）
取镜→安放→对光→压片→调焦→低倍镜观察
高倍镜观察：
找→移→转→调













取镜安放
(1) 右手握镜臂，左手托镜座。
(2) 把显微镜放在试验台的前方稍偏左。











对光
（1）首先应转动转换器，使低倍镜对准通光孔，否则眼睛看不到亮点。转动时听到“咔当”的声响才表示转到位了。

（2）再次是选较大的光圈对准通光孔，左眼注视目镜，转动反光镜，使光线通过通光孔反射到镜筒内，通过目镜，可以看到白亮的视野。












压片
把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。
调焦
转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近玻片标本，此时实验者的眼睛应当看物镜镜头与标本之间的距离，以免物镜与标本相撞，距离为2mm-5mm。













低倍镜观察
左眼看目镜内，同时逆时针缓缓转动粗准焦螺旋，使镜筒上升，直到看到物像为止，再稍稍转动细准焦螺旋，使看到的物象更加清晰。
使用粗准焦螺旋放下镜筒是“顺下逆上”











高倍镜下观察
(1) 找：移动装片，在低倍镜下使需要放大观察的物像
(2) 移：将观察点移到视野中央（偏哪移向哪）
(3) 转：转动转换器，移走低倍镜换上高倍镜
(4) 调：调节光圈使亮度适宜
缓缓调节细准焦螺旋，使物像清晰










使用高倍镜应注意
（1）使用物镜转换时，由低倍镜慢慢的向高倍镜转换(先低后高)
（2）使粗准焦螺旋下降时，双眼要注视物镜与玻片之间距离，到快接近时（约0.5cm）停止下降。
（3）调焦只能使用细准焦螺旋（只细不粗）
（4）注意光度的变换



？

高倍镜观察，只需微调即可。转到粗准焦螺旋，容易压坏玻片。








4.显微镜观察下的细胞
人口腔上皮细胞
课本P7实验，使用高倍显微镜观察结果如下：
蛔虫的横切








试一试
1. 用高倍镜观察洋葱根尖的细胞比低倍镜观察到的细胞数目、大小和视野的明亮情况依次是（ ）
A. 多、大、亮 B. 少、小、暗
C. 多、小、暗 D. 少、大、暗
D









2.使用高倍镜观察装片的步骤是（ ）
①转动转换器把低倍物镜移走，换上高倍镜 ②在低倍镜下找到目标 ③将目标移到视野中央 ④调节细准焦螺旋和反光镜，直到视野适宜、物像清晰为止
A.② ③ ④ ① B. ② ③ ① ④
C .② ④ ① ③ D .③ ④ ② ①

B









3. 显微镜对光时，应转动转换器，使低倍镜对准（ ）
A. 载物台 B. 反光镜 C. 裝片 D. 通光孔
4. 在将光学显微镜的低倍镜转换成高倍镜并寻找物像的 过程中，一般不应出现的操作是（ ）
A. 调节光圈 B. 调节粗准焦螺旋
C. 调节细准焦螺旋 D. 转动转换器
D
B









5. 在显微镜的低倍镜下看到一个细胞偏向左上方，在换高倍 镜观察前应该把细胞移到视野中央，具体做法是（ ）
A. 向左上方移动载玻片
B. 向右上方西东载玻片
C. 向左下方移动载玻片
D. 向右下方移动载玻片
A








6. 用下列四台显微镜观察洋葱表皮细胞，视野中细胞数目最少的显微镜是（ ）





如果使用上面的四组镜头，并且不对光圈和反光镜进行调整，视野最暗的是哪一组（ ）
D
D








多选
生物课上常用的显微镜能对微小的物体进行高倍放大，他们用两个焦距不同的凸透镜分别作为物镜和目镜，则物镜和目镜对被观察物体所成的像是（ ）
A. 物镜成放大的实像 B. 物镜和目镜都成实像
C. 物镜和目镜都成虚像 D. 目镜成放大的虚像
A D
