沪科版2019_2020学年九年级物理全册16.2电流做功的快慢课件(共24张PPT)

(共24张PPT)
第16章 第2节
电流做功的快慢
沪科版 物理

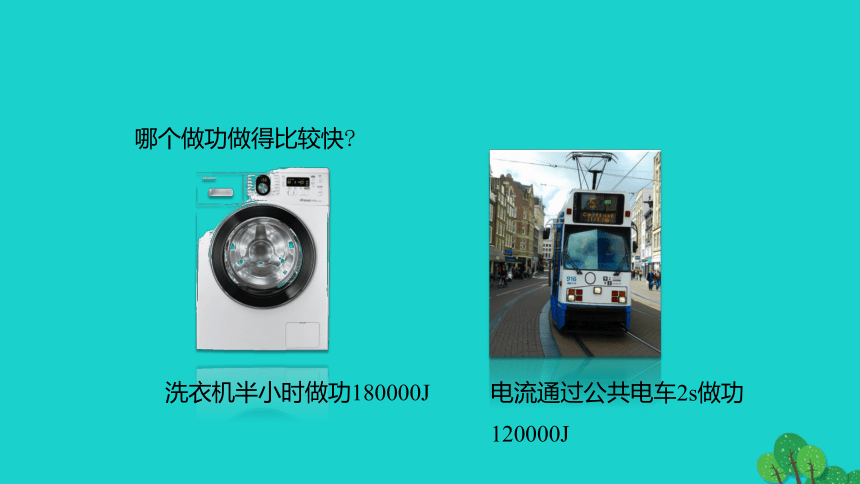

洗衣机半小时做功180000J
电流通过公共电车2s做功120000J
哪个做功做得比较快?

1

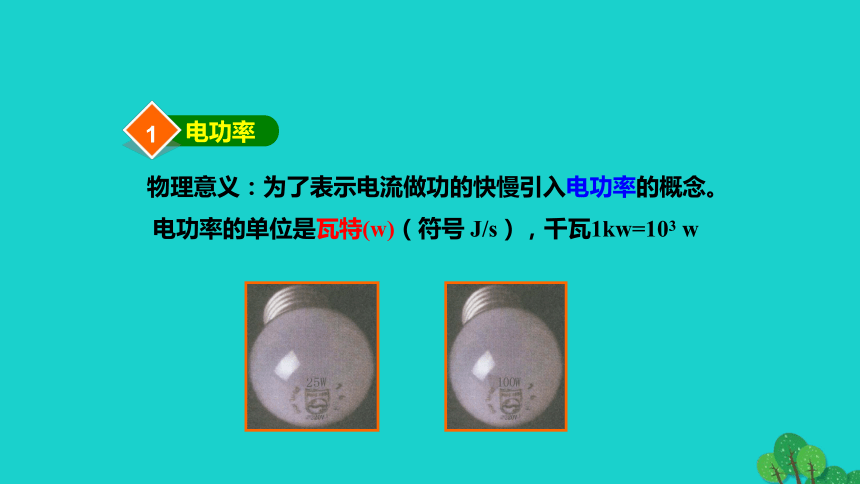

电功率
物理意义：为了表示电流做功的快慢引入电功率的概念。
电功率的单位是瓦特(w)（符号 J/s），千瓦1kw=103 w
电功率

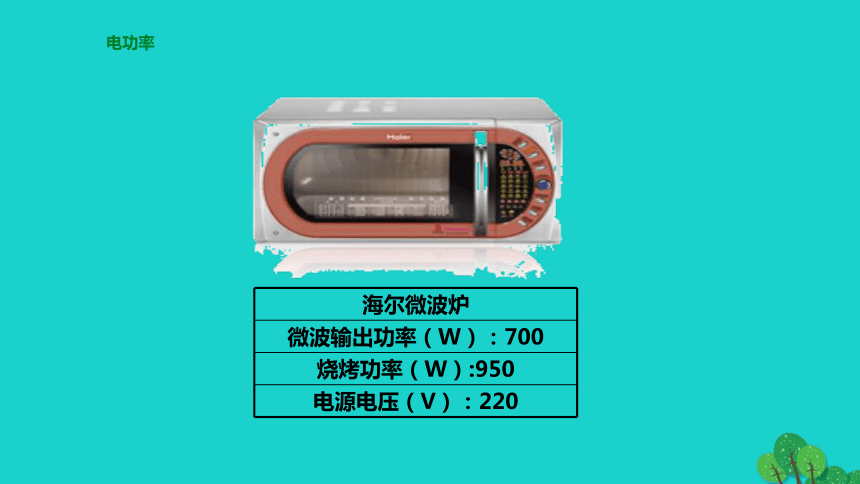

海尔微波炉
微波输出功率（W）：700
烧烤功率（W）:950
电源电压（V）：220
电功率

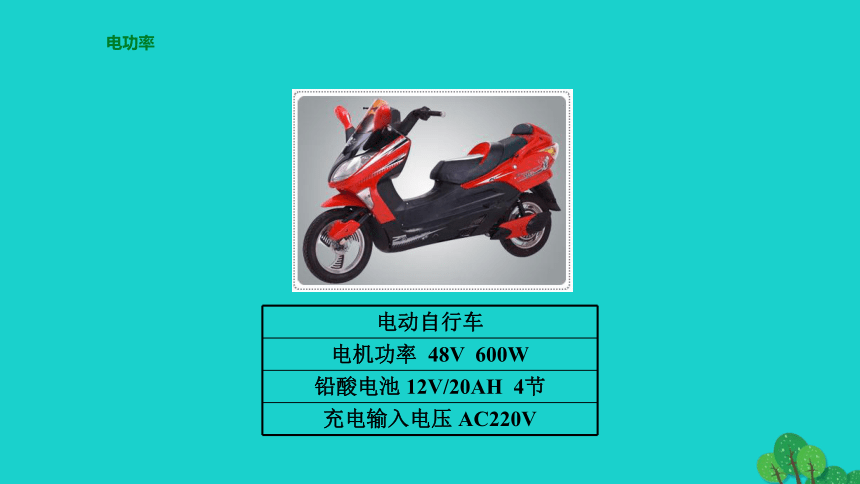

电动自行车
电机功率 48V 600W
铅酸电池 12V/20AH 4节
充电输入电压 AC220V
电功率

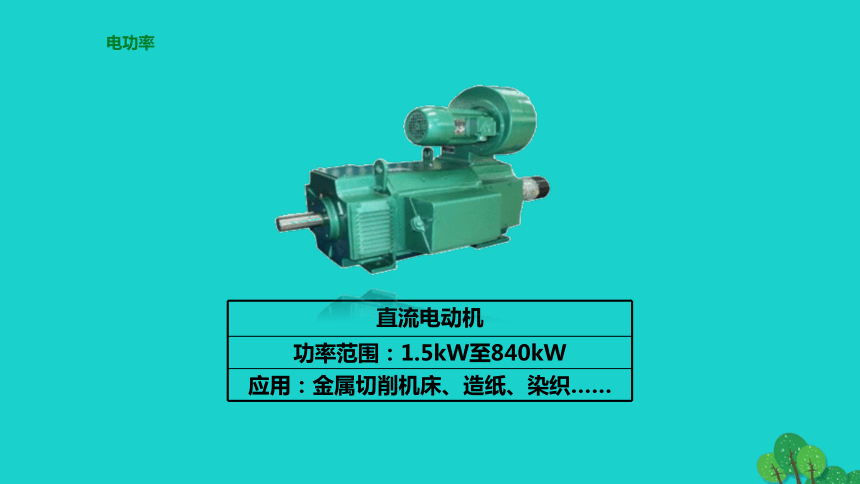

直流电动机
功率范围：1.5kW至840kW
应用：金属切削机床、造纸、染织……
电功率

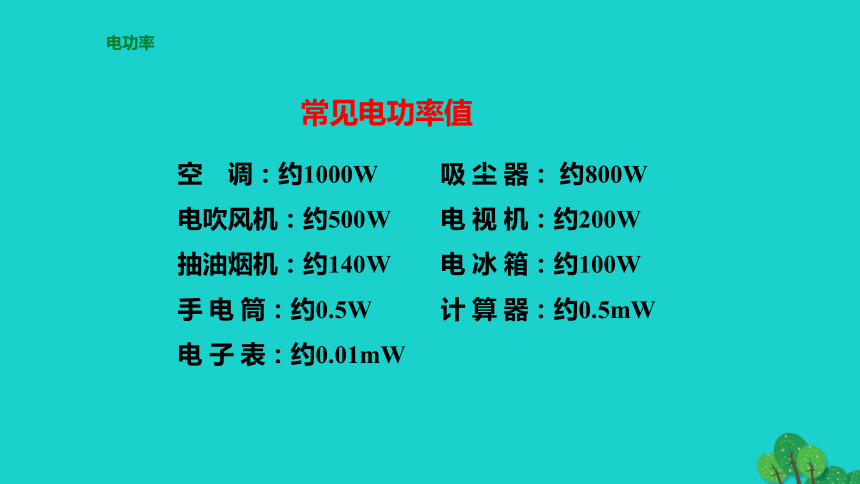

常见电功率值
空 调：约1000W 吸 尘 器： 约800W
电吹风机：约500W 电 视 机：约200W
抽油烟机：约140W 电 冰 箱：约100W
手 电 筒：约0.5W 计 算 器：约0.5mW
电 子 表：约0.01mW
电功率
电功率的计算
P：电功率
W：电功
t：时间
国际单位：瓦特，简称瓦，符号是“W”。
常用单位：千瓦，符号是“kW”。
1kW=1000W
电功率的简单计算

2

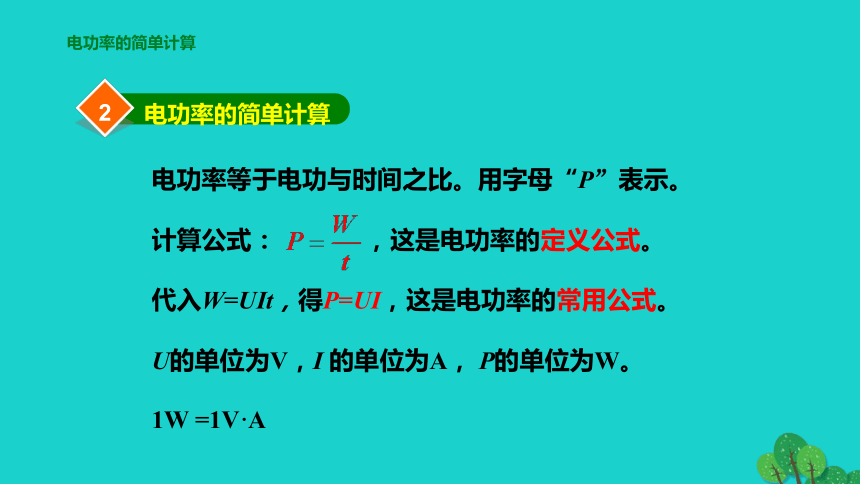

电功率的简单计算
电功率等于电功与时间之比。用字母“P”表示。
计算公式： ，这是电功率的定义公式。
代入W=UIt，得P=UI，这是电功率的常用公式。
U的单位为V，I 的单位为A， P的单位为W。
1W =1V·A
电功率的简单计算
推导式：
1. 根据欧姆定律 知， 和 P=I2R
2. 和 P=UI 是普遍应用的公式， 和
P=I2R（只适用于纯电阻电路）
额定功率和实际功率

3
额定功率和实际功率
用电器正常工作时的电压叫做额定电压。
用电器在额定电压下的功率叫做额定功率。
定义
额定功率和实际功率
1. 在实际使用电器时，加在用电器上的电压，有时略高于或略低于额定电压，用电器也能工作。这时的电压叫做实际电压。用电器在实际电压下工作时的功率，叫做实际功率。
2. 功率与电压的关系：
U实＞U额，则P实＞P额，用电器容易损坏；
U实＝U额，则P实＝P额，用电器正常工作；
U实＜U额，则P实＜P额，用电器不能正常工作。
3. 小灯泡的亮度取决于——实际功率(P实)。
额定功率和实际功率
4. 常见用电器的电功率
额定功率和实际功率

PZ是普通照明灯泡中“普”和“照”的汉语拼音的
第一个字母，表示灯泡的型号。
220 V指额定电压
25 W指额定功率
典例分析
【例1】
有几位同学对电功率的概念有以下几种理解，你认为正确的是(　　)
A．电功率是表示电流通过用电器时做功多少的物理量
B．电功率是表示电流通过用电器时做功快慢的物理量
C．电功率大的用电器工作时消耗的电能一定多
D．电功率大的用电器工作时所用的时间一定少
B
典例分析
【解析】
电功率是表示电流做功快慢的物理量，根据W＝Pt 可知，电功率大的用电器做功不一定多，所用的时间不一定少。如果时间相同，电功率大的用电器消耗的电能多；如果做同样多的功，电功率大的用电器所用的时间少。
典例分析
【例2】
[兰州，情景题]有些家庭的电视机在不观看时没有切断电源，仍然处于待机状态。若电视机待机功率为10 W，一天待机20 h，则一天内待机消耗的电能为________kW·h，30天电视机待机消耗的电能可供一盏25 W的电灯正常工作________h。
0.2
240
典例分析
【解析】
电视机一天内待机消耗的电能
W＝Pt＝0.01 kW×20 h＝0.2 kW·h；
电视机待机30天消耗的电能
W′＝0.2 kW·h×30＝6 kW·h，
这些电能可供25 W电灯正常工作的时间
典例分析
【例3】
某一灯泡上标有“PZ220?60”字样，以下说法中正确的是(　　)
A．灯泡的额定电流为5.5 A
B．灯泡的额定电压为60 V
C．灯泡的额定功率为220 W
D．灯泡正常发光时的电阻为806.7 Ω
D
典例分析
【解析】
由题中信息可知，灯泡的额定电压为220 V，额定功率为60 W。
由P＝UI可得：
典例分析
将“220V 60W”的灯泡分别接入220V和200V的电路中，求灯泡的电阻以及对应电压下的实际功率。
已知：U额=220V，P额=60W，U实=200V，
求：R，P实。
【例4】
典例分析
当灯泡接在220V电路中时，灯泡的实际功率就是它的额定功率即P额=60W。
当灯泡接在200V电路中时，灯泡的实际功率
【解析】
1. 电功率的物理意义：表示电流做功的快慢。
可以对比速度所表示的意义来理解电功率所表示的意义。
2.电功率的计算：
(1)定义式：P＝W/t。
(2)计算式P＝UI。
(3)两个推导式：P＝UI＝ ，P＝UI＝I2R。
应用这两个推导式的前提是欧姆定律必须适用。
