第十五章 第五节
家庭用电

1
课堂导入
随着社会的进步和科学技术的发展，现代家庭的电气化水平也越来越高，懂得家庭用电的常识，已成为现代公民的基本素养。让我们先来了解家庭电路。
学习目标

1
课堂导入
1.了解家庭电路的组成及连接方式。
2.知道总电流过大的原因、危害。
3.知道家庭电路的保护。
4.知道安全用电常识。

2
课堂活动

1
家庭电路的组成
要安装家庭电路，你该准备些什么材料呢?
提出问题：

01

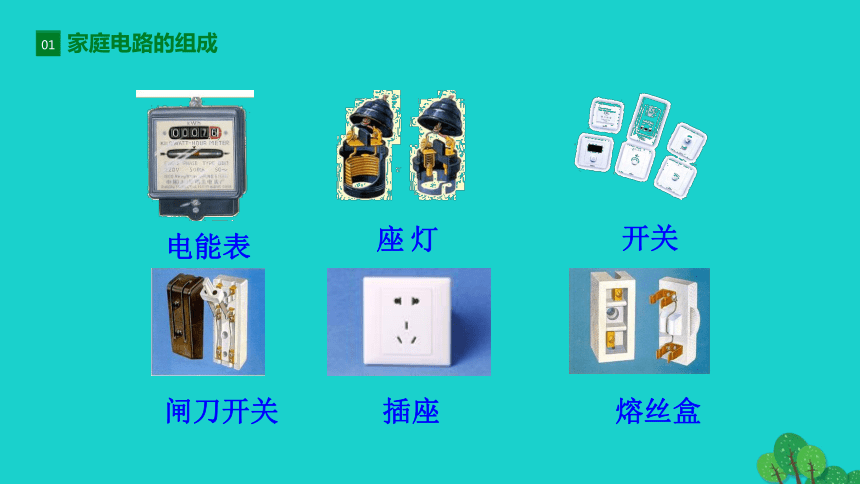

家庭电路的组成
电能表
插座
熔丝盒
开关
闸刀开关
灯
座

01
家庭电路的组成
家庭电路基本组成
进户线、电能表、闸刀开关 (总开关)、熔断器、插座、开关、用电器。
1. 进户线
家庭电路中的两根电线，一根叫火线，另一根叫零 线。火线和零线之间有220伏的电压，零线和地之间没有电压。
01
家庭电路的组成
火线
零线

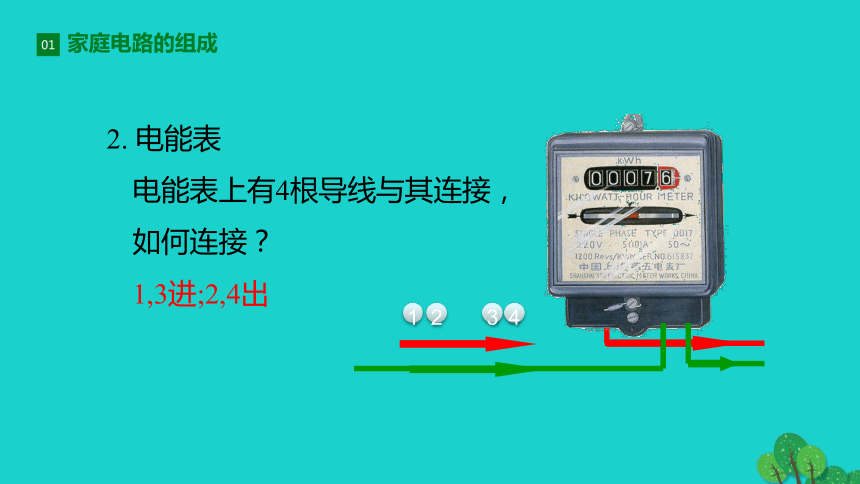

2. 电能表
电能表上有4根导线与其连接，
如何连接？
1,3进;2,4出











1
2
3
4
01
家庭电路的组成

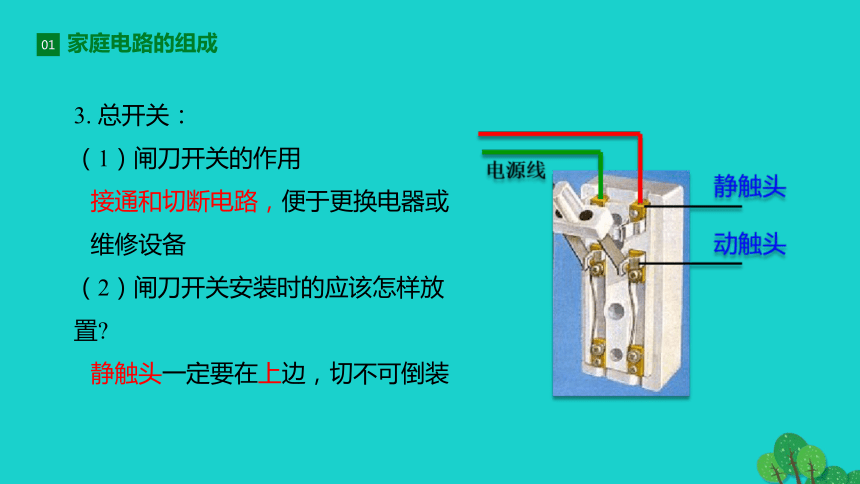

3. 总开关：
（1）闸刀开关的作用
接通和切断电路，便于更换电器或维修设备
（2）闸刀开关安装时的应该怎样放置?
静触头一定要在上边，切不可倒装
01
家庭电路的组成

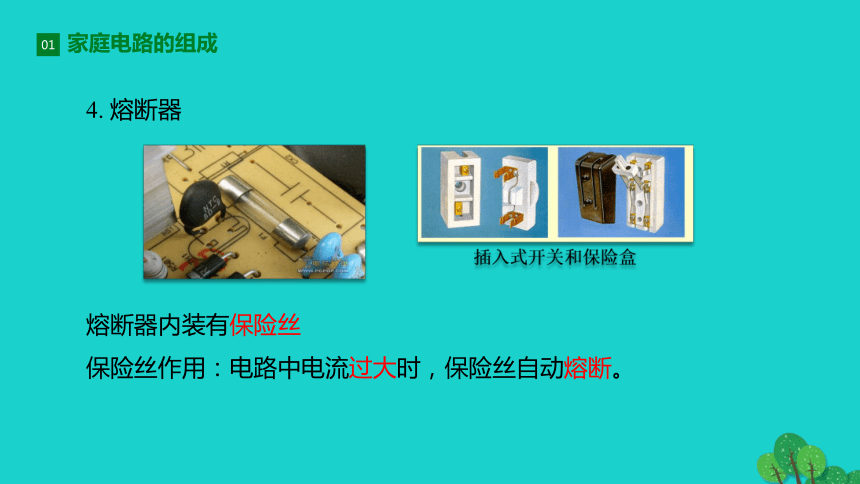

4. 熔断器




熔断器内装有保险丝
保险丝作用：电路中电流过大时，保险丝自动熔断。
插入式开关和保险盒
01
家庭电路的组成

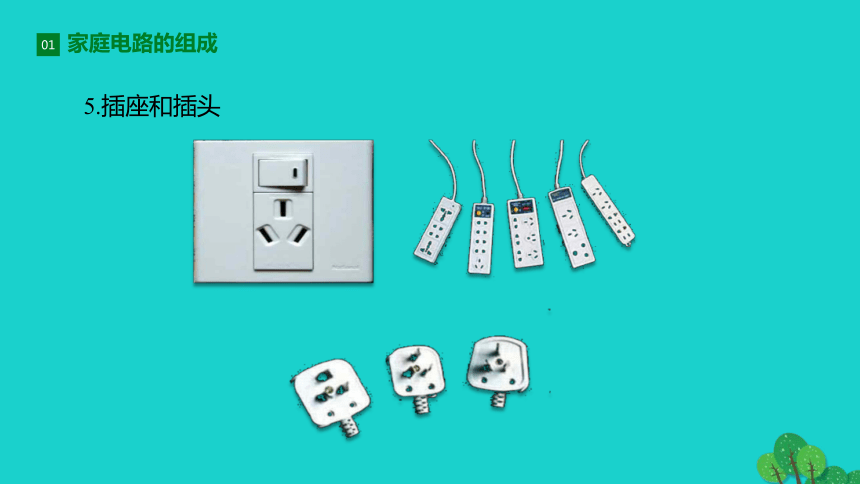

5.插座和插头
01
家庭电路的组成

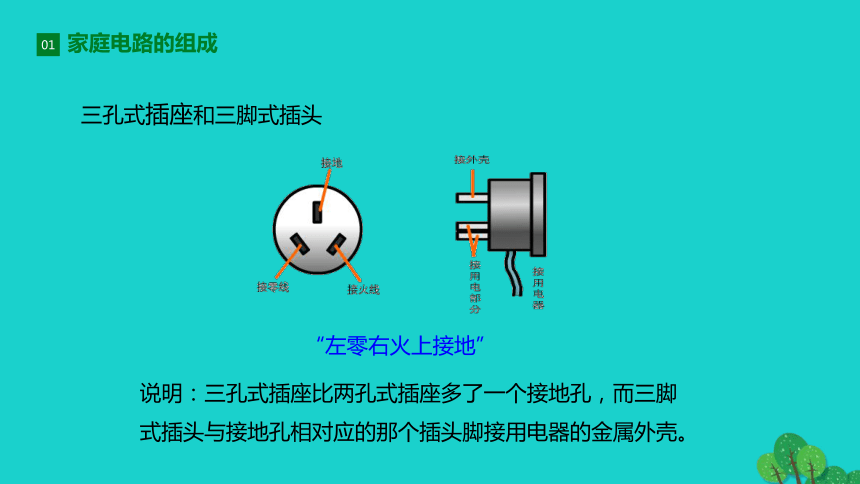

三孔式插座和三脚式插头
说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。
“左零右火上接地”
01
家庭电路的组成
根据你的观察与了解，什么样的用电器要用三脚式插头呢？
大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。
01
家庭电路的组成
思考：同是漏电，为何反差如此大？
当用电器漏电时，其金属外壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。
01
家庭电路的组成

02
测电笔
想一想：进户线通常为两根：一根是火线、一根是零线。那么，怎么来辨别哪根是火线，哪根是零线？
为了安全、合理地安装和使用电器，常用测电笔来辨别火线和零线。

02
测电笔
测电笔的构造和使用




作用 辨别火线与零线

02
测电笔
正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。
使用方法及现象：手触笔尾金属体；笔尖金属体触
火线时氖管发光，触零线时氖管不发光。
火线：使氖管发光
零线：氖管不发光
注意：千万不能接触笔尖金属体
02
测电笔
一般认为：电流通过人体的心脏、肺部和中枢神经系统的危险性比较大，特别是电流通过心脏时，危险性最大。所以从手到脚的电流途径最为危险。
触电还容易因剧烈痉挛而摔倒，导致电流通过全身并造成摔伤、坠落等二次事故。

03
用电安全

03
用电安全
结论：通过人体的电流越强，触电死亡的时间越短。

人体对电流反应一览表
0.1～0.2 mA 对人体无害反而能治病
1 mA 左右 引起麻的感觉
不超过10 mA 人尚可摆脱电源
超过30 mA 感到剧痛，神经麻痹，
呼吸困难，有生命危险
达到100 mA 只要很短时间使人心跳停止

03
用电安全
家庭触电的种类：单线触电
人体接触火线、大地
一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。

03
用电安全
家庭触电的种类：双线触电
一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。
人体接触火线、零线
跨步电压触电
电弧触电
归纳：高压触电是由于人靠近高压带电体造成的，所以不要靠近高压带电体。
03
用电安全
家庭触电的种类：高压触电
为了避免触电事故，电器安装要符合国家规定的技术要求。
火线
零线
开关接在火线上
火线
零线
螺口灯头的外壳接在零线上

03
用电安全
为了避免触电事故，电器安装要符合国家规定的技术要求。

03
用电安全
安全用电原则
1. 电器设备安装要符合技术要求。
2. 不接触高于36V的带电体。
3. 不靠近高压带电体。
4. 不弄湿用电器。
5. 不损坏电器设备中的绝缘体。

03
用电安全

触电的急救





(1)切断电源
(2)迅速使触电人摆脱电源
(3)发生火灾时也要先切断电源进行救火行动。

03
用电安全

04
典例分析
【例1】
下列关于家庭电路各元件的说法中，正确的是(　　)
A．总开关与保险盒可以互换位置
B．不能用细铜丝代替保险盒里的保险丝
C．三孔插座多出的一孔是多余的，毫无作用
D．开关应该与所控制的用电器并联
B

04
典例分析
【解析】
进户线应先接总开关再接保险盒，因此A错误；
保险丝使用电阻率大、熔点低的铅锑合金制成，当电 路中的电流超过规定值时，可以自动熔断而保护电路，而铜丝的电阻率小、熔点高，不能起到保护作用，因 此B正确；
三孔插座多出的一孔，是给有金属外壳的用电器接地 用的，这样可以防止因用电器漏电而发生触电事故， 因此C错误；
开关应该与所控制的用电器串联，因此D错误，故选B。

04
典例分析
【解析】
测电笔用来检测零线和火线；在使用时，应使测电笔、
人体、大地(或其他导体)构成通路，图乙人手未与测电
笔金属体笔尾接触，无法构成通路。
（来自《点拨》）
照明电路中的火线和零线可以用________判别；如图所示是关于它的两种握法，正确的是________。
【例2】
测电笔
甲

04
典例分析
[济南]如图所示是一些与用电安全相关的现象。其中符合安全用电原则的是(　　)
【例3】
D

3
课堂小结
家庭电路的组成
1. 电源：
2. 电能表：

3. 总开关：
4. 总保险：
5. 供照明的电灯：
连接的口诀:火线零线并排走,零线直接进灯头,
火线接进保险盒,再过开关进灯座。
进户线(火线和零线)
(1)记录家庭消耗的全部电能
(2)接在家庭电路的干路上，所有用电器的最前面
接在电能表后面
接在总开关后面

3
课堂小结
测电笔的使用：
(1)测电笔的作用是用来辨别火线和零线。
(2)测电笔的使用方法：用笔尖接触电线，食指接触笔
尾金属体，如果氖管发光，则接触的电线是火线，
如果氖管不发光，则接触的电线是零线。注意：千
万不要让身体某处接触到测电笔的笔尖金属体。

3
课堂小结
3. 安全用电的原则：
不接触低压带电体，不靠近高压带电体。
4. 触电急救的措施：
先切断总电源，再急救。
