人教版九年级物理全一册课件 15．2 电流和电路 课件(共45张PPT)

(共45张PPT)

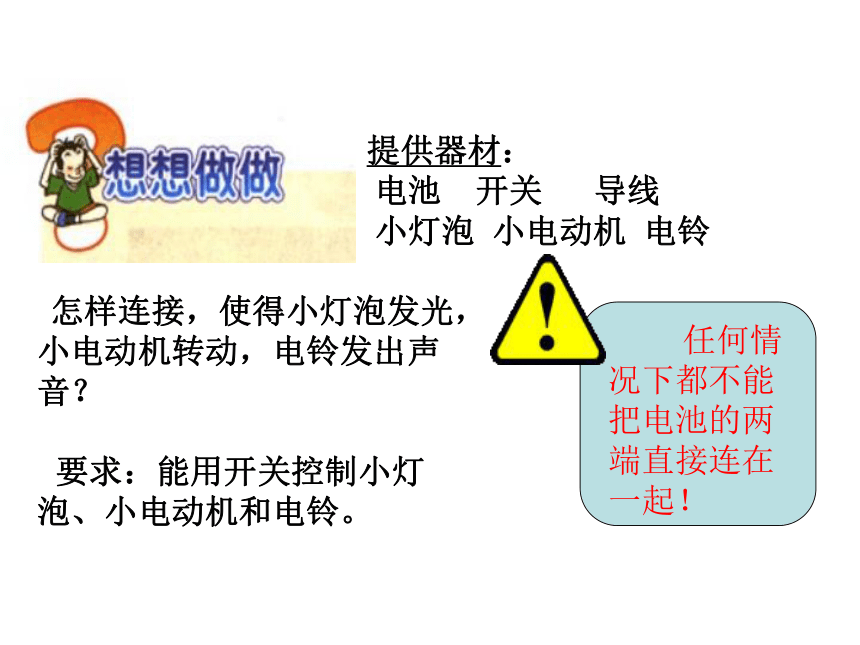

怎样连接，使得小灯泡发光，小电动机转动，电铃发出声音？

要求：能用开关控制小灯泡、小电动机和电铃。
提供器材：
电池 开关 导线
小灯泡 小电动机 电铃

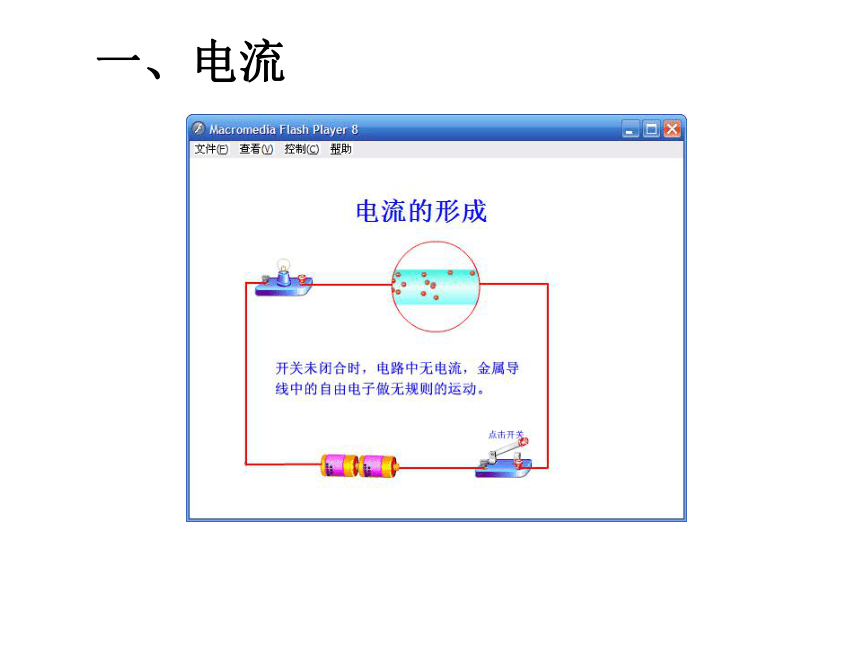

一、电流
电路中有持续电流的条件：
2、电路必须闭合
1、电路中有电源
二、电路的构成
一个完整的电路至少由电源、用电器、开关、导线组成，缺一不可。
电路的基本组成部分：
干电池
电 源
蓄电池
发电机
学生电源
纽扣电池
锂电池
太阳能电池
核电池
电路的基本组成部分：
：是提供电能的装置。
电视机
冰箱
电脑
用 电 器
电熨斗
电磁炉
空调
浴霸
电路的基本组成部分：
：是提供电能的装置。
：是消耗电能的设备。
开 关
触摸无线遥控开关
墙壁开关
拉线开关
闸刀开关
空气开关
人体红外感应开关
薄膜开关
电路的基本组成部分：
：是提供电能的装置。
：是消耗电能的设备。
：用来控制电路的通断。
：连接电路的作用。
电路的三种状态
断路 （开路）
断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）
电路中无电流
通路
处处连通的电路
电路中有电流,用电器正常工作。
短路
直接把导线接在电源两极
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
三、电路图
用规定的符号画出表示
电路连接情况的图就是
电路图
形象记忆法
画好电路图应注意的事项:
1、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
2、元件位置安排要适当，分布要均匀；
3、元件不要画在拐角处。
这样好看吗？
下面图甲画的是某人连接的电路。小电动机能转吗？在图乙中连接正确的电路并画出电路图和电流方向。
根据下图的电路图，请连接它的实物图
每个用电器的图标里藏着一道题，请选择。
下列电路正确的是（ ）
D
干电池是（ ）
小灯泡是（ ）
金属外壳按键是（ ）
弹簧片和金属外壳是（　 　）
电源
用电器
开关
导线

2.如图所示，若断开开关S2 、闭合开关S1 ，则电路是（ ）路；若只闭合开关S2 ，则电路是（ ）路；若断开开关S 1 、S2 ,则电路是（ ）路。
S1
S2
通
短
断
如图所示电路，开关闭合后灯丝中的自由

电子移动的方向是从 。


（填“A到B”或“B到A”）
“A到B”
动手动脑学物理第1、2、3题
二极管
半导体二极管，电流只能从它的一端流向另一端，不能反向流动。
特性：单向导电性
有一种二极管，电流流过的时候能够发光，叫做发光二极管。电视机、收录机等许多家用电器上的指示灯都是发光二极管。
4、找出下面电路连接中的错误和不足。
甲
乙
丙
L2
L1
L2
L1
L1
L2
