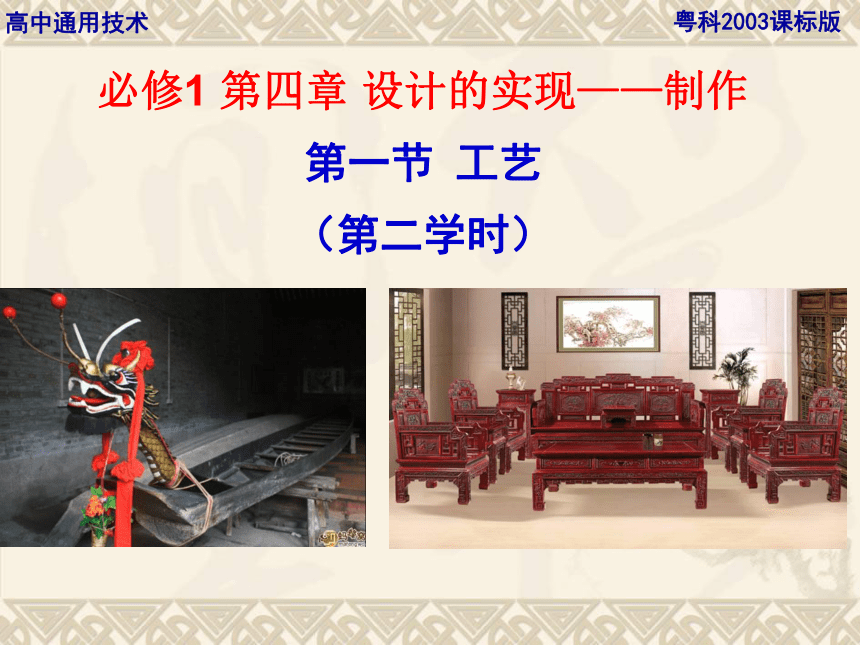

必修1 第四章 设计的实现——制作
第一节 工艺
（第二学时）
高中通用技术
粤科2003课标版

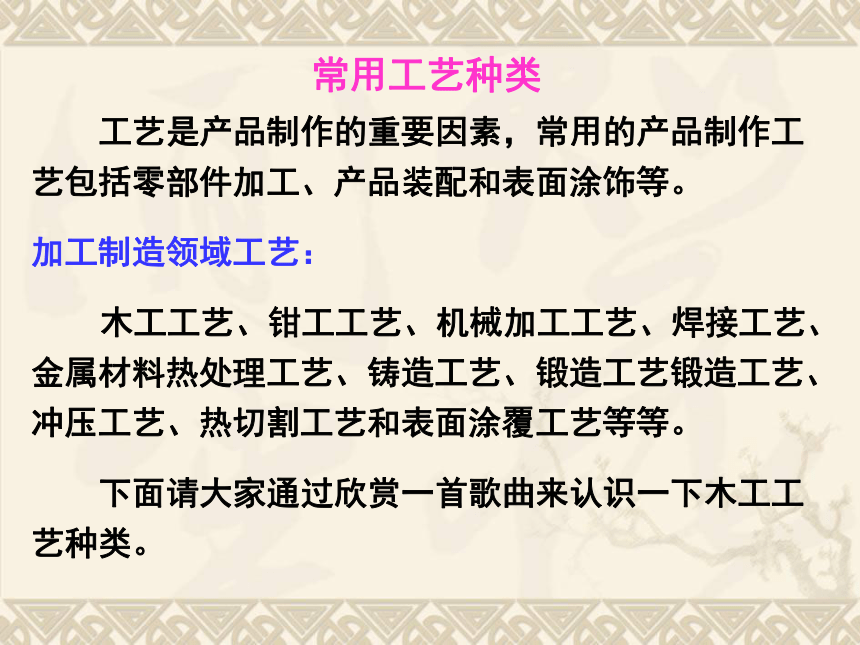

常用工艺种类
工艺是产品制作的重要因素，常用的产品制作工艺包括零部件加工、产品装配和表面涂饰等。
加工制造领域工艺：
木工工艺、钳工工艺、机械加工工艺、焊接工艺、金属材料热处理工艺、铸造工艺、锻造工艺锻造工艺、冲压工艺、热切割工艺和表面涂覆工艺等等。
下面请大家通过欣赏一首歌曲来认识一下木工工艺种类。

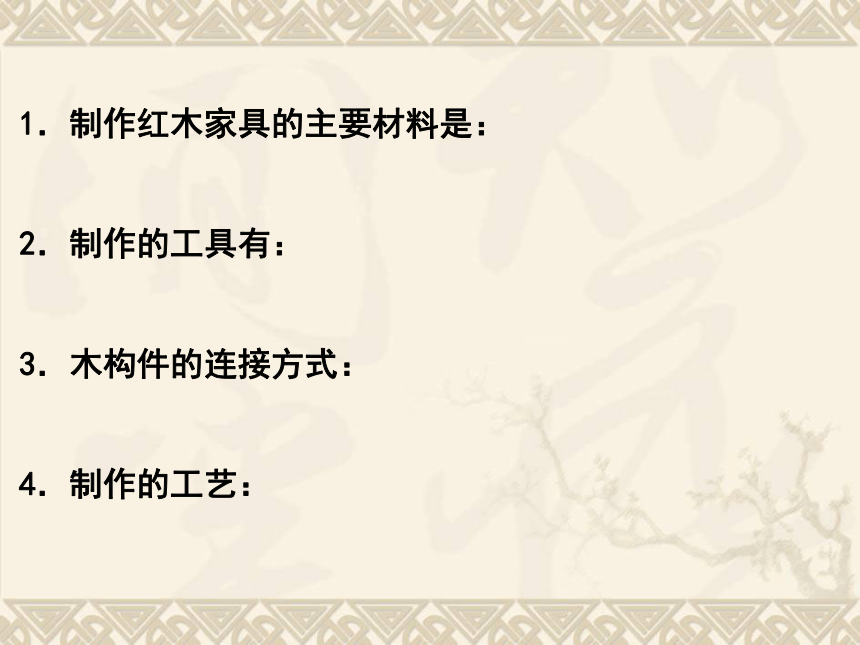

1．制作红木家具的主要材料是：

2．制作的工具有：

3．木构件的连接方式：

4．制作的工艺：

1．制作红木家具的主要材料是：
木材（红木）
2．制作的工具有：
锯、钻、锉、凿、锤等
3．木构件的连接方式：
榫接
4．制作的工艺：
切削(锯、凿、刨)、雕刻、打磨、装配和涂饰（上蜡）等
（其他家具还有钉连接、胶连接等）

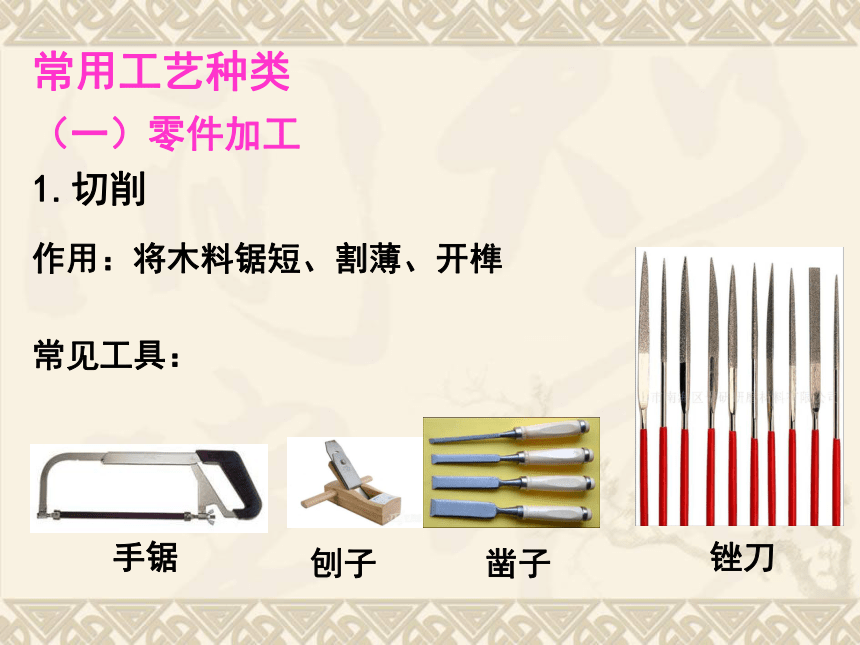

（一）零件加工
1.切削
手锯
刨子
凿子
作用：将木料锯短、割薄、开榫

常见工具：
常用工艺种类
锉刀
木头放平稳
起锯时要慢，锯子与水平面成30°左右的角
拉锯时用左脚睬住木板，右手拉锯，锯子与水平面成45°左右的角
拉锯时速度均匀，推出用力，拉回不用力
拉锯时锯做推拉运动，不可左右晃动
快锯完时速度放慢，注意防止木板折断
起锯时大拇指指甲协助

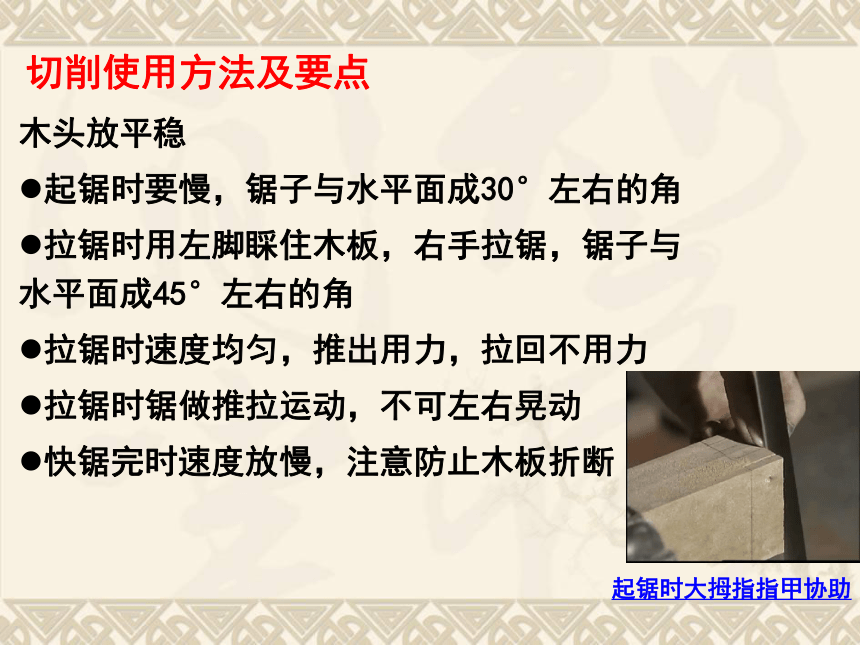

切削使用方法及要点

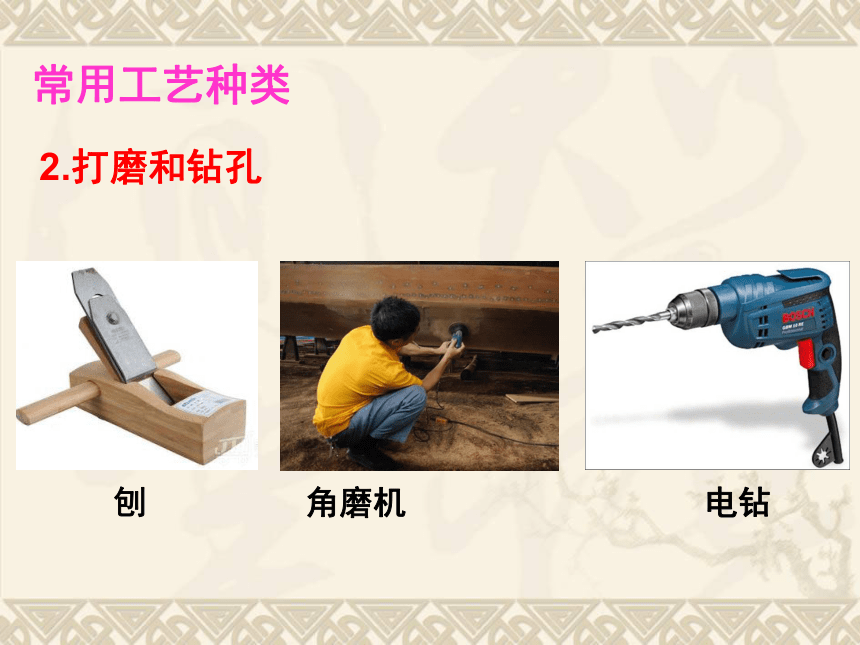

刨 角磨机
电钻
2.打磨和钻孔
常用工艺种类
小结
工艺是生产过程中的程序、方法和技巧，体现了生产活动中的知识、经验、技术等。同样的原材料，工艺不同，制作出来的产品会有很大差别。
常用的木工工艺种类主要有： 切削、装配、涂饰等。
巩固拓展——应用
认识各种榫接
相传由鲁班发明的“万榫之母”—— 燕尾榫 闭口不贯通直角榫
?创新鲁班锁制作
达标检测（运用新知,课后完成）
尝试制作一种榫接
直角半开口贯通单榫、圆棒榫接合、圆榫与直角榫的组合
工艺是生产过程中的程序、方法和技巧，体现了生产活动中的知识、经验、技术等。同样的原材料，工艺不同，制作出来的产品会有很大差别。
木工工艺作品欣赏
木工工艺作品欣赏
课后练习
参阅配套学习资源，练习木工工艺，尝试制作一个榫接结构。
榫接结构参考图
（拓展与应用）
1.课后调查和分析我区新旧水闸用到了哪些工艺？
2.尝试用榫接工艺制作一张小凳子或其他木结构。
作业：
（为下节课准备）
