人教版九年级物理全册第二十章《电与磁》总复习课件（37张）

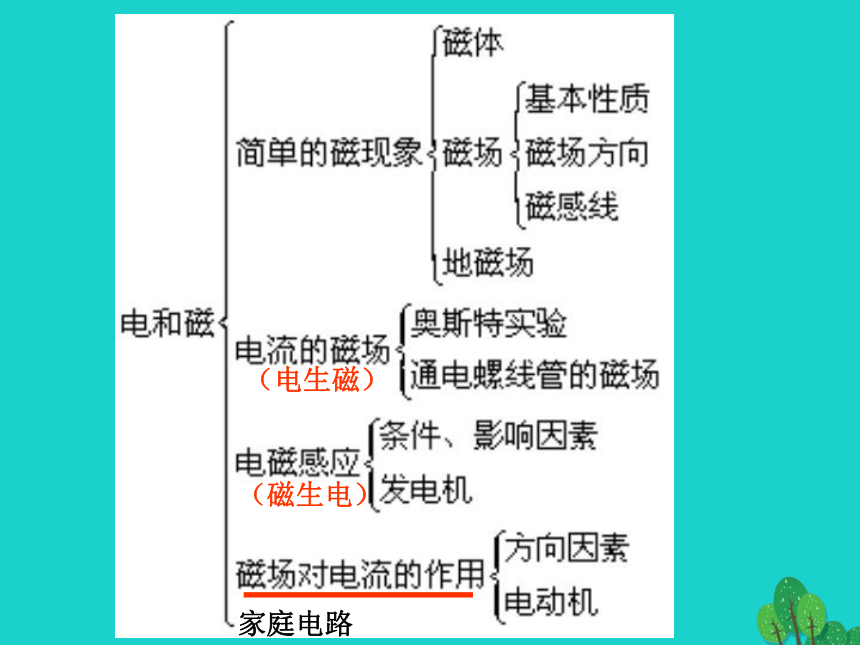

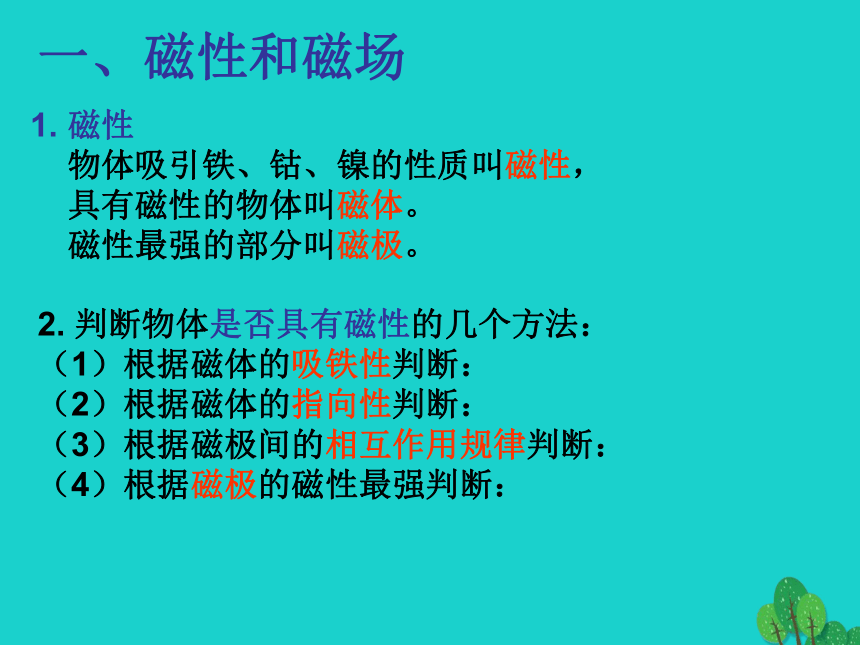

课件37张PPT。家庭电路（电生磁）（磁生电）1. 磁性
物体吸引铁、钴、镍的性质叫磁性，
具有磁性的物体叫磁体。
磁性最强的部分叫磁极。2. 判断物体是否具有磁性的几个方法：
（1）根据磁体的吸铁性判断：
（2）根据磁体的指向性判断：
（3）根据磁极间的相互作用规律判断：
（4）根据磁极的磁性最强判断：一、磁性和磁场磁场的基本性质： 1.磁场对放入磁场中的磁体产生磁力的作用。 2.磁体间是通过磁场发生相互作用的。3. 磁场和磁感线

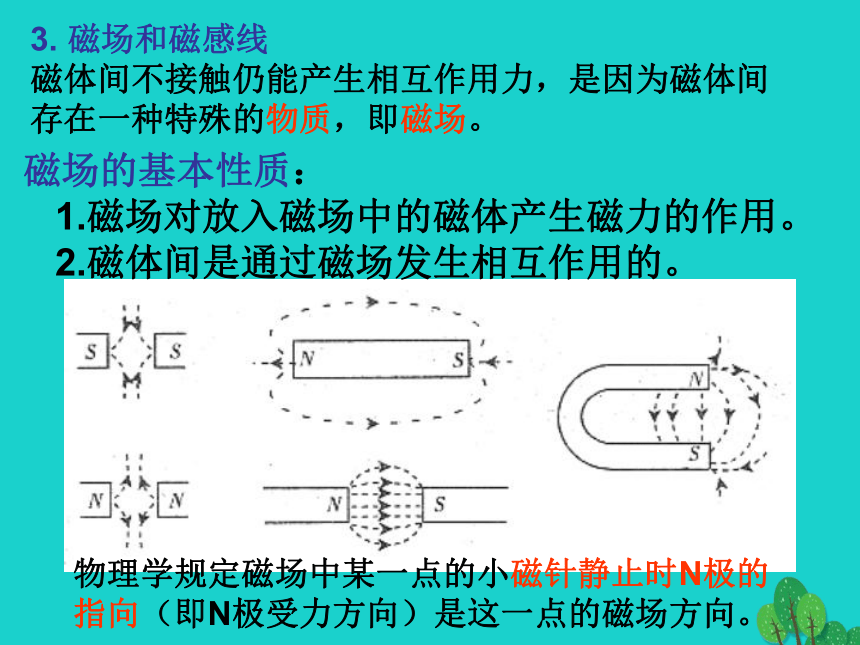

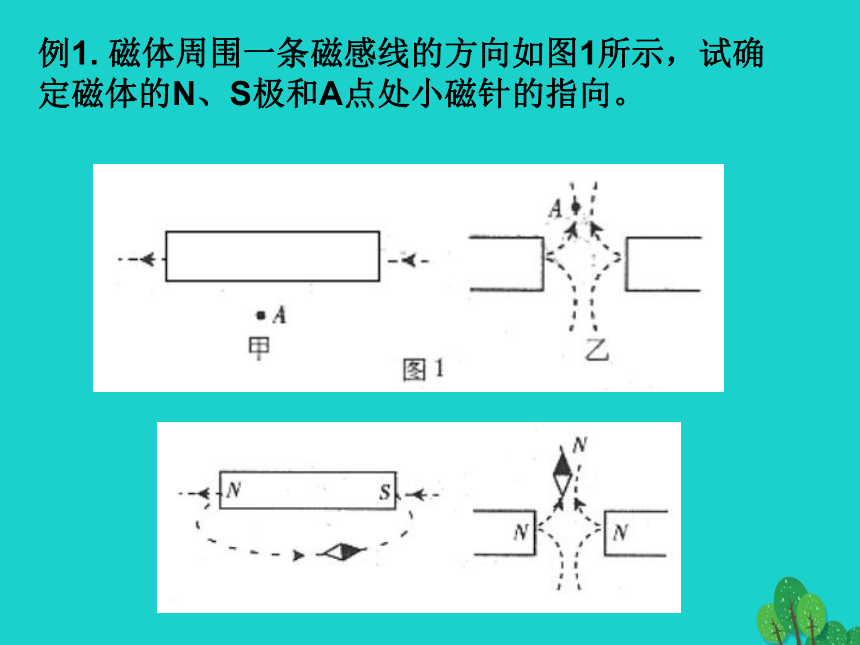

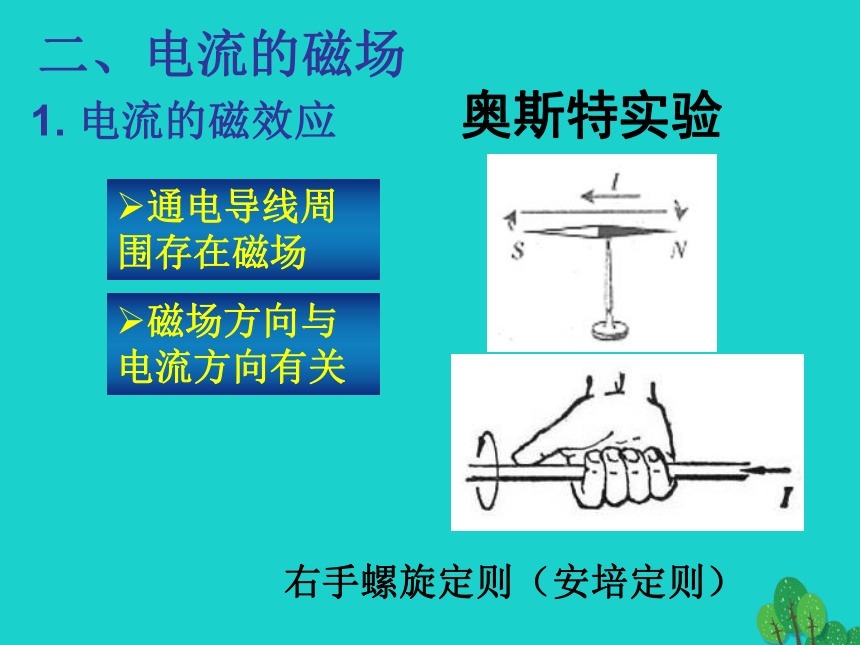

磁体间不接触仍能产生相互作用力，是因为磁体间存在一种特殊的物质，即磁场。 物理学规定磁场中某一点的小磁针静止时N极的指向（即N极受力方向）是这一点的磁场方向。 例1. 磁体周围一条磁感线的方向如图1所示，试确定磁体的N、S极和A点处小磁针的指向。 二、电流的磁场 1. 电流的磁效应 奥斯特实验通电导线周围存在磁场磁场方向与
电流方向有关右手螺旋定则（安培定则）磁场方向与
电流方向、

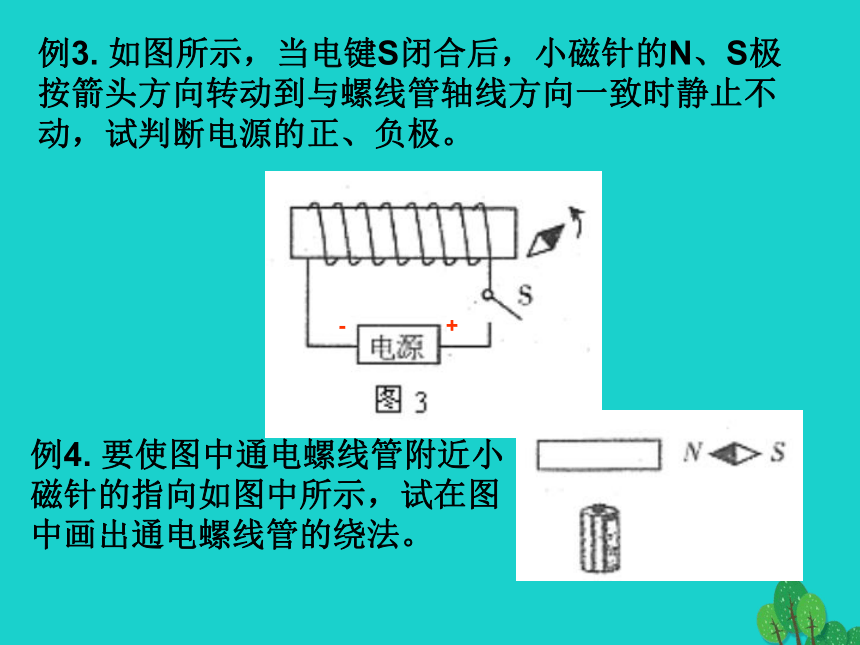

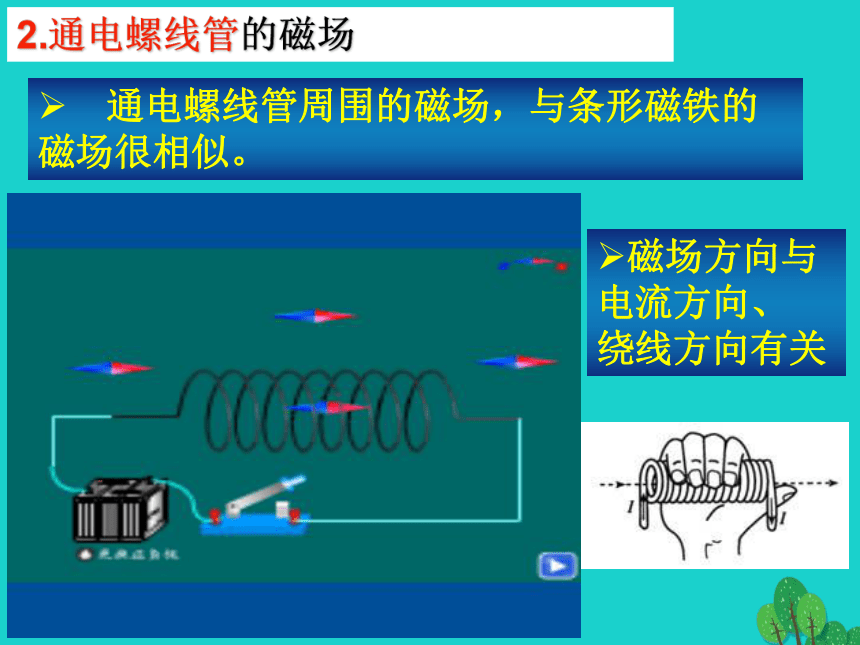

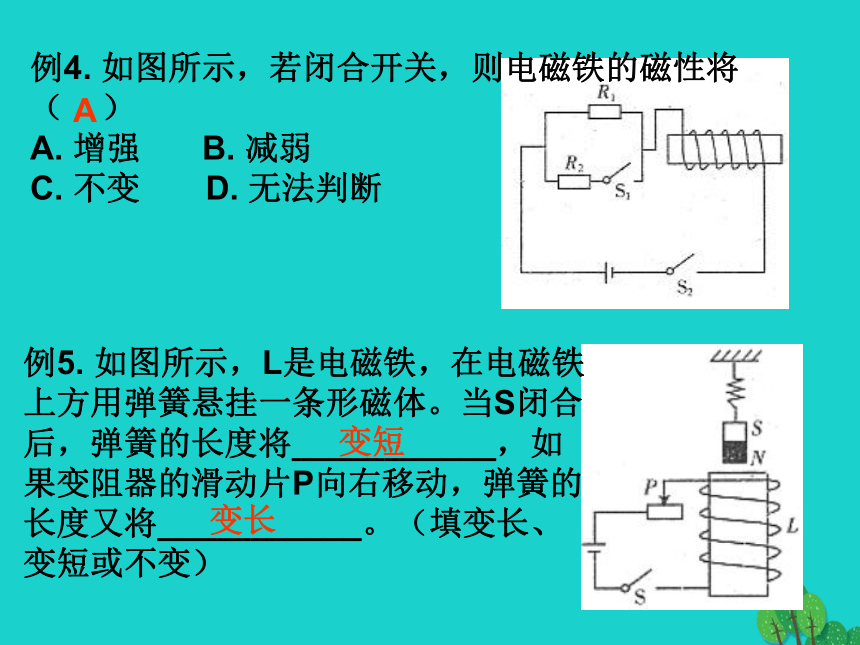

绕线方向有关2.通电螺线管的磁场 通电螺线管周围的磁场，与条形磁铁的磁场很相似。例3. 如图所示，当电键S闭合后，小磁针的N、S极按箭头方向转动到与螺线管轴线方向一致时静止不动，试判断电源的正、负极。例4. 要使图中通电螺线管附近小磁针的指向如图中所示，试在图中画出通电螺线管的绕法。 +-螺线管+软铁芯=通电螺线管的磁性强弱的影响因素：电流的大小（电流越大，磁性越强）线圈匝数 （匝数越多，磁性越强）是否带铁芯 （加软铁芯，磁性增强）电磁铁电磁铁的磁性强弱的影响因素：电流的大小、线圈匝数的多少。例4. 如图所示，若闭合开关，则电磁铁的磁性将（ ）
A. 增强 B. 减弱

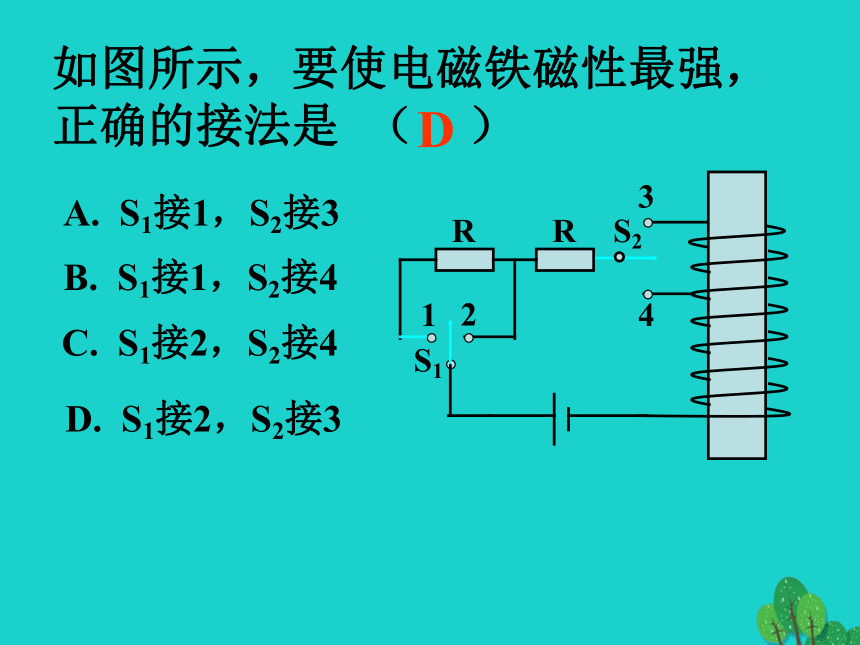

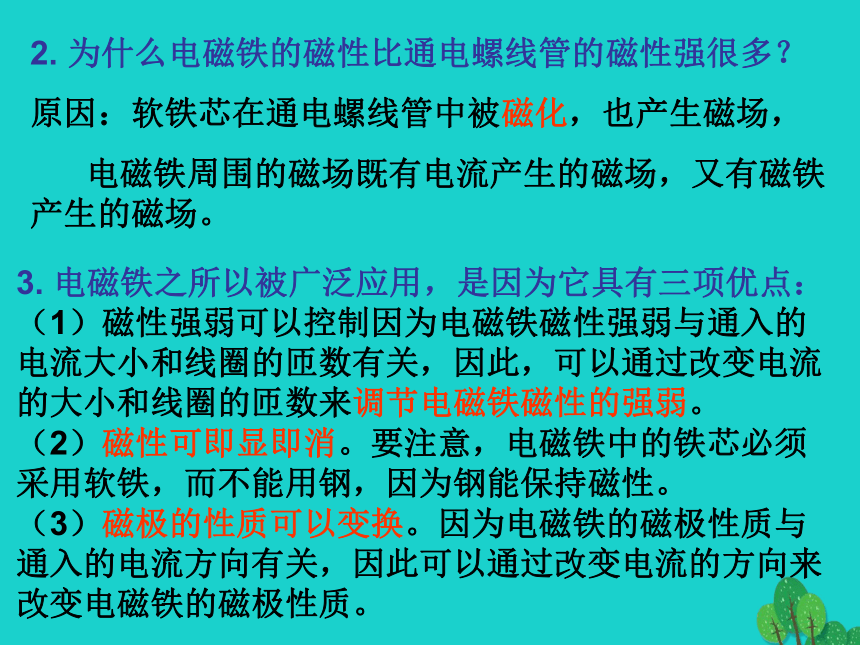

C. 不变 D. 无法判断 例5. 如图所示，L是电磁铁，在电磁铁上方用弹簧悬挂一条形磁体。当S闭合后，弹簧的长度将___________，如果变阻器的滑动片P向右移动，弹簧的长度又将___________。（填变长、变短或不变） A变短变长如图所示，要使电磁铁磁性最强，正确的接法是 （ ）D2. 为什么电磁铁的磁性比通电螺线管的磁性强很多？
原因：软铁芯在通电螺线管中被磁化，也产生磁场，
电磁铁周围的磁场既有电流产生的磁场，又有磁铁产生的磁场。 3. 电磁铁之所以被广泛应用，是因为它具有三项优点：
（1）磁性强弱可以控制因为电磁铁磁性强弱与通入的电流大小和线圈的匝数有关，因此，可以通过改变电流的大小和线圈的匝数来调节电磁铁磁性的强弱。
（2）磁性可即显即消。要注意，电磁铁中的铁芯必须采用软铁，而不能用钢，因为钢能保持磁性。

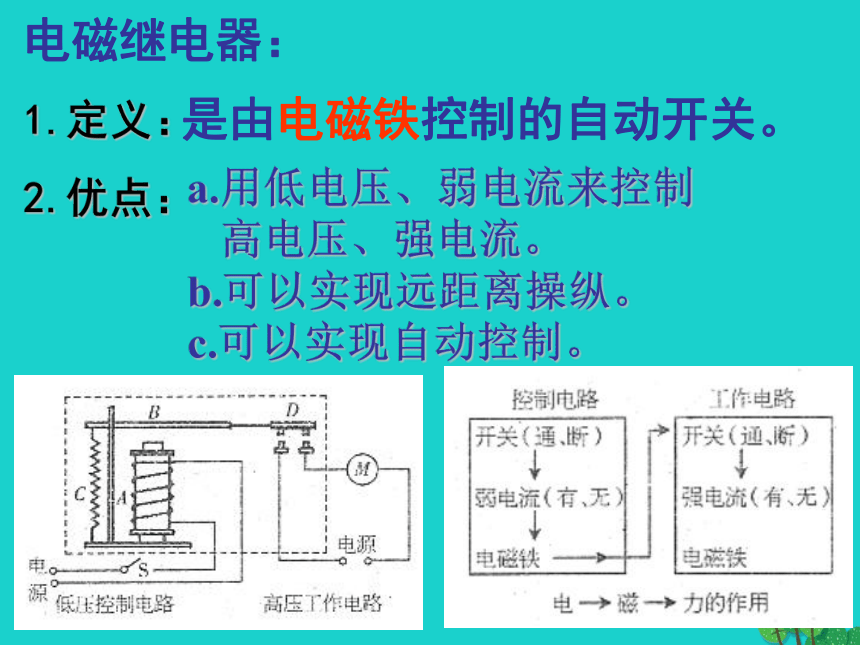

（3）磁极的性质可以变换。因为电磁铁的磁极性质与通入的电流方向有关，因此可以通过改变电流的方向来改变电磁铁的磁极性质。 是由电磁铁控制的自动开关。a.用低电压、弱电流来控制
高电压、强电流。
b.可以实现远距离操纵。
c.可以实现自动控制。电磁继电器：
1.定义：
2.优点：“非典”防治工作，门口安装红外线测温仪，红外线测温仪的基本功能是对通过它的考生能自动测量体温，现有如下器材：要求当正常体温的人通过或无人通过红外线测温仪时，安装在校门口传达室里的绿灯亮，当有体温超过38℃的人通过红外线测温仪时，安装在校门口传达室时的绿灯熄灭同时红灯亮、电铃响（在电路中红外线测温仪相当于一个自动开关）。在你完成的电路中，电磁继电器的上端相当于条形磁体的___________极。（选填“N”或“S”） 三、磁场对电流的作用 1. 通电导体在磁场中受到磁力的作用，磁力的方向与磁场方向、电流方向有关。其能量的转化为：电能转化为机械能。 练一练：判断下列通电导体在磁场中的运动方向.注意: 当导体中的电流方向与磁感线方向平行时，导体不受到磁场的作用。2.通电线圈在磁场中转动　　线圈通电后转动，转到一定位置后摆动几下就不动了．（平衡位置）四、电磁感应现象 电磁感应：闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫电磁感应。 产生的感应电流的方向与导体作切割运动的方向、磁场方向有关。 右手定则例8. 图9是研究感应电流的方向与哪些因素有关的实验示意图，比较甲、乙两图可以得出感应电流方向与_____________有关的结论；比较甲、丙两图可以得出感应电流方向与_____________有关的结论。 导体运动的方向磁场方向线圈内部都是交流电线圈转动一周，电流方向改变两次例10. 分别说明图10中的（a）、（b）和（c）表示的是：发电机还是电动机？ （a）是直流电动机，装置（b）是直流发电机，（c）是交流发电机。 五、我国交流电的周期和频率频率：1秒钟内，交流电完成周期性变化的次数。我国交流电的频率：50Hz我国交流电的周期：0.02秒（即每秒50个周期，方向改变100次）七、 家庭用电2、请你仔细读图，指出图中的错误，并改正。知识回顾:1.在家庭电路中,进户线的电压为______伏,一般情况
下,对人体安全的电压为___伏以下.安全用电的原则
是不接触__________,不靠近________.为了区分电
路中的火线和零线,可以用测电笔来判断,测电笔的
使用方法是:用手接触_________,笔尖接触_______,
如果氖管发光,表明接触的是__线.2.家庭电路中安装电能表的目的是为了__________
____的多少.在检测电路、更换元件时,应先切断电
源,以免触电,所以在家庭电路的熔断器前安装一个
_________.低压带电体36笔尾金属体高压带电体220火测量消耗待测电路电能闸刀开关知识回顾:3.保险丝应__联在电路中,它的作用是:当电路中的
_________时,保险丝能自动熔断以保护电路的安全.4.家庭电路中保险丝断了,不能用铜丝来代替,其原
因是( )
A. 铜的密度太大 B.铜丝熔点高
C.铜丝太粗 D.铜丝太软B电流过大串5.有人在家庭电路中不小心触电,你认为首先要采取
的措施是( )
A.直接用手去拉触电的人 B.打电话报警
C.找医生来帮助抢救
D.切断电源或用干木棍等拨开电线知识回顾:6.小明拆开了家庭电路中常用
的白炽灯泡的灯头,如图,则以
下灯泡和灯头的各部件中全部
属于绝缘体的是( )
A.灯头后盖、螺旋 B.玻璃泡、锡块
C.螺旋、 金属片 D.灯头后盖、玻璃泡DD家庭电路的主要故障一.短路
1.火线与零线相碰 2.灯座上的两线头相碰 3.插头上的两线头相碰
二.断路
1.零线处断路:表现为用测电笔去测时,在插座的两孔都发光. 2.火线处断路:表现为用测电笔去测时,在插座的两孔都不发光.（短路）（开关闭合时发生短路）（开关断开插入时短路）家庭电路中电流过大的原因有两种:
(1)电路中发生了短路,短路是指电流没有经过用电器而直接构成通路.这种情况下的电流将会很大,甚至远远超过保险丝的熔断电流.(2)用电器过多，电路的总功率过大二,家庭电路中电流过大的原因2、某同学家中的四盏灯突然全部熄灭了,检查分析保险丝并未烧断,用测电笔测试室内各处电路时,无论测试火线还是零线,氖管均发光.于是,该同学对故障作了如下四种判断,其中正确的是 〔 〕A.灯泡全部烧坏了 B.室内线路某处短路了C.进户线短路了 D.进户零线断路了D复习要点:5.安全用电用电原则：(1)安全电压≤36伏.(2)不接触低压带电体;
不靠近高压带电体.（低压勿摸，高压勿近）(3)不弄湿用电器;
不损坏电气设备中的绝缘体.1.在家庭电路中,熔断器的作用是 〔 〕A.防止人们触电事故的发生
B.防止用电器连续工作时间过长C.防止家庭电流过大,保护电路
D.防止电路开路,造成断电C4.照明电路中保险丝被熔断可能是因为 〔 〕A.电路断路 B.用电器总功率过大
C.保险丝额定电流过大 D.有人触电
5.某室内用电器正常工作,在台灯的开关未闭合的情况下,将台灯插头插入插座时,室内用电器便全部停止工作,那么下列原因可能的是 〔 〕A.插座处原来有短路
B.台灯的插头处有短路C.台灯灯座的两个接头短路了
D.开关中的两个接头短路了BB6.某室内用电器正常工作,将台灯插头插入插座,闭合台灯开关,室内用电器便全部停止工作,那么下列原因可能的是 〔 〕A.插座处原来有短路 B.台灯的插头处有短路C.台灯灯座的两个接头短路了
D.开关中的两个接头短路
7.家庭中的断路器突然跳闸,我们应该 〔 〕A.抓紧时间检修电路
B.立即将断路器复位C.估计是停电了,等一段时间
D.应先找到发生故障的原因,排除之后恢复供电.CD例题分析2.电工师傅常用一只额定电压为220伏的灯泡 L0
(检查灯)取代保险丝来检查新安装的照明电路中每
个支路的情况,如图,当S闭合后,再分别闭合S1,S2,S3
(每次只能闭合其中之一)时,可能出现以下三种情况,
试判断:
(1)灯泡L0不亮,
说明该支路_____.
(2)灯泡L0正常发光，
说明该支路____.
(3)灯泡L0发光呈暗红色,
说明该在支路____.断路短路正常例题分析3.在楼梯中间安装的电灯,需要在楼梯的上、下两头都能控制它:当上楼梯时,能用下面的开关S1开灯,人上了楼梯以后,能用上面的开关S2关灯;当下楼梯时,能用S2开灯,用S1关灯.下面四个图是用两个单刀双掷开关控制一盏灯的的电路.则符合照明电路要求的是( )ABCDD
