第十二章 简单机械
（杠杆---力臂的画法）
人教版 专题练习
复习导入

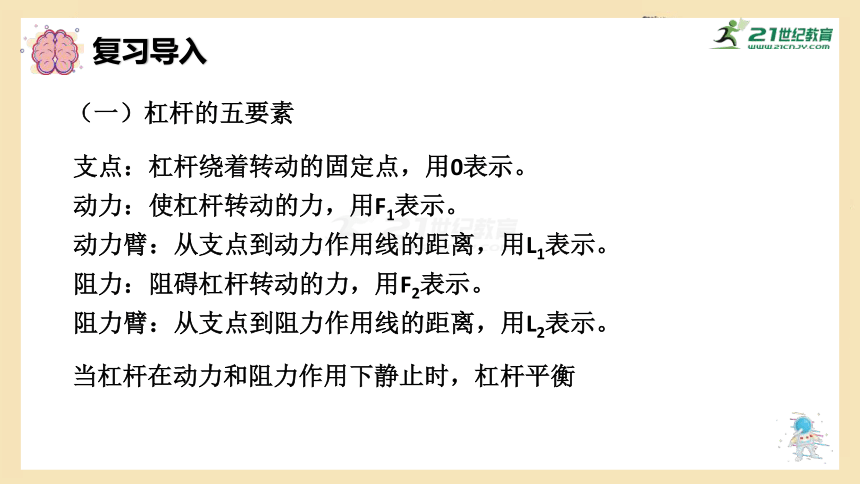

（一）杠杆的五要素
支点：杠杆绕着转动的固定点，用0表示。
动力：使杠杆转动的力，用F1表示。
动力臂：从支点到动力作用线的距离，用L1表示。
阻力：阻碍杠杆转动的力，用F2表示。
阻力臂：从支点到阻力作用线的距离，用L2表示。
当杠杆在动力和阻力作用下静止时，杠杆平衡

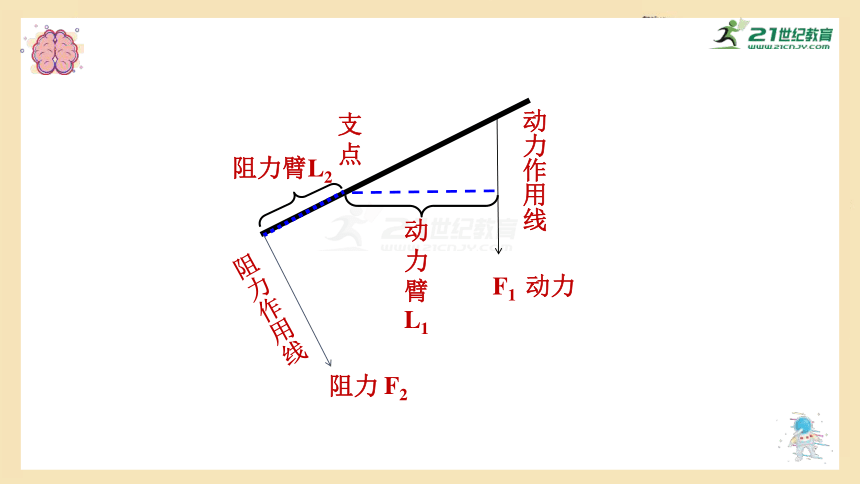

动力作用线
F1
动力
阻力臂L2
阻力作用线
F2
阻力
动力臂L1
支
点

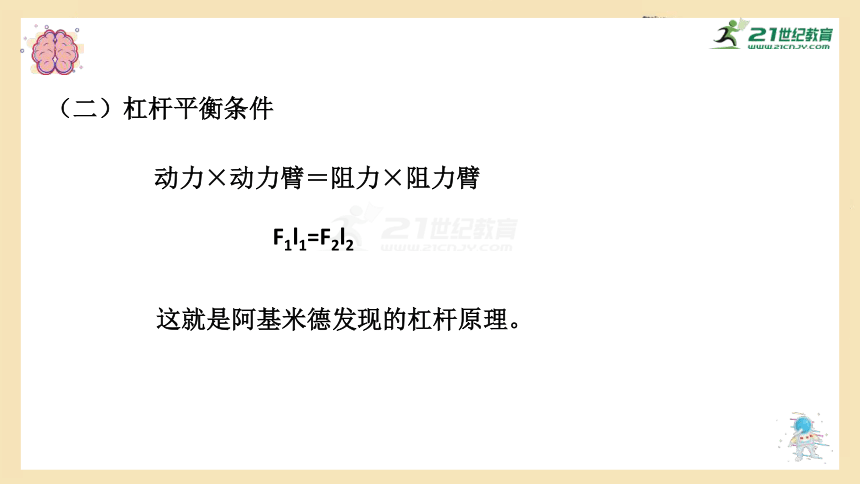

（二）杠杆平衡条件
动力×动力臂＝阻力×阻力臂
F1l1=F2l2
这就是阿基米德发现的杠杆原理。

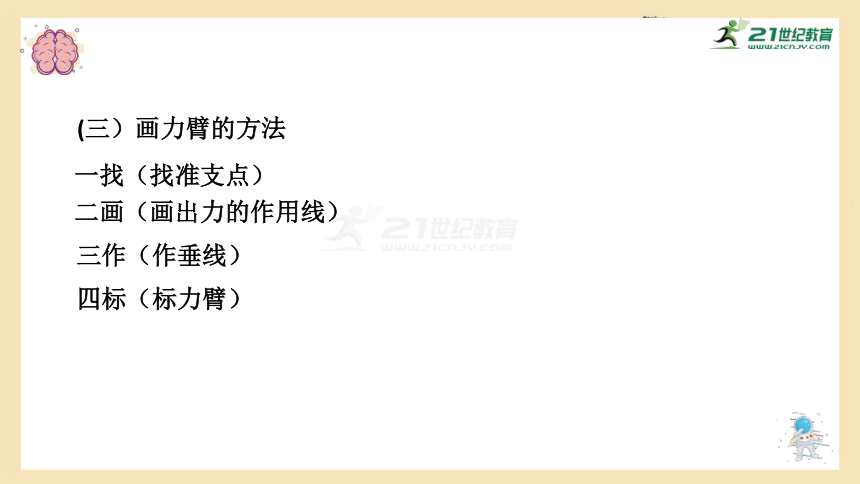

(三）画力臂的方法
一找（找准支点）
二画（画出力的作用线）
三作（作垂线）
四标（标力臂）

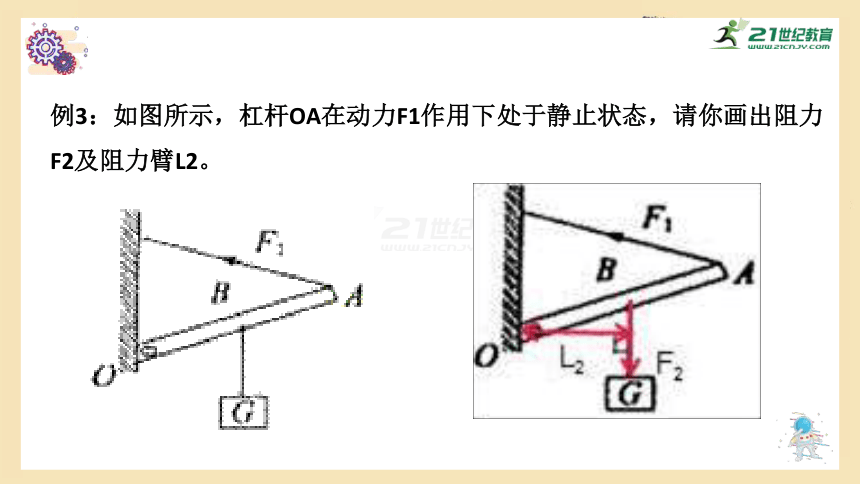

例3：如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。
知识讲解

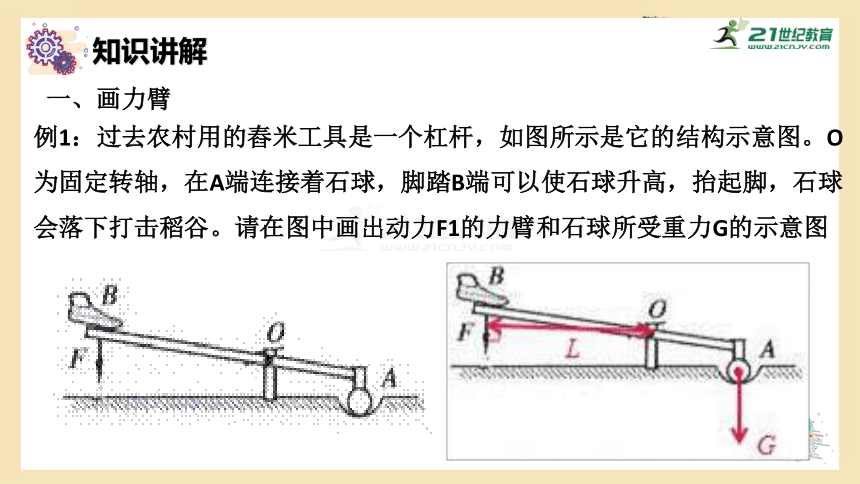

例1：过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。请在图中画出动力F1的力臂和石球所受重力G的示意图
一、画力臂

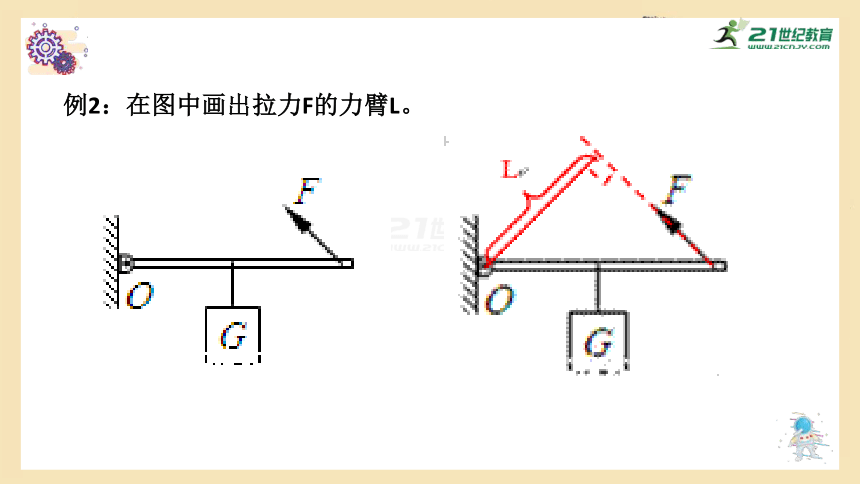

例2：在图中画出拉力F的力臂L。

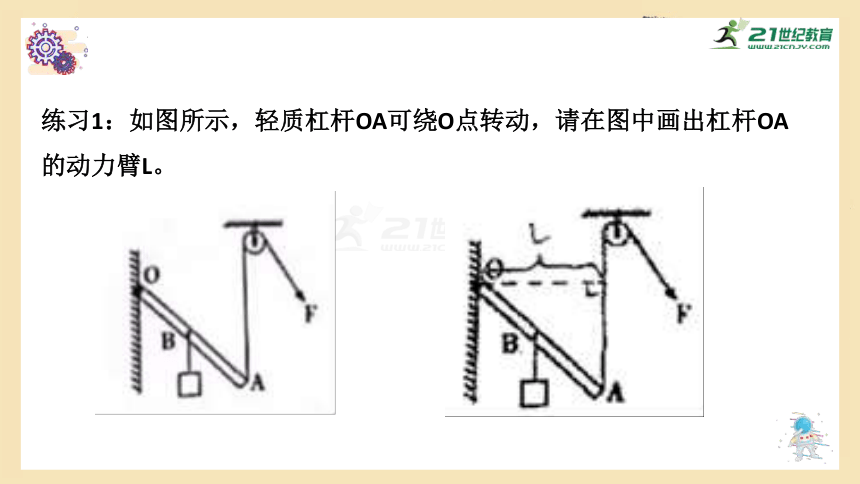

练习1：如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L。

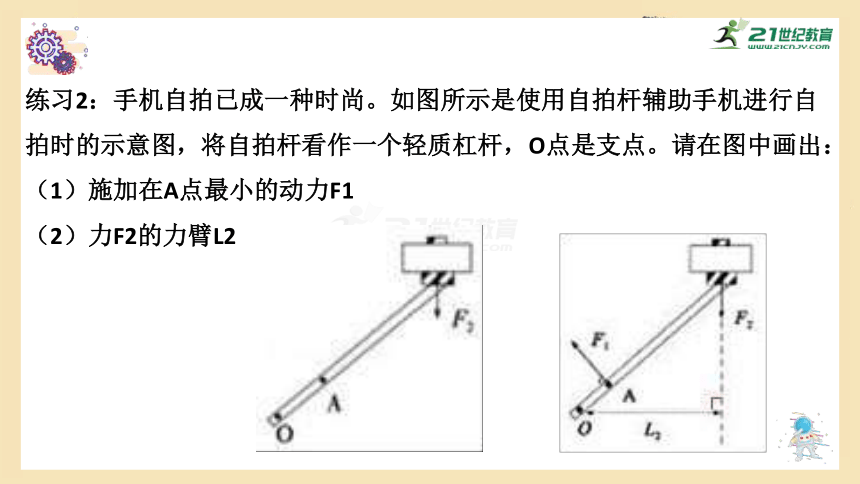

练习2：手机自拍已成一种时尚。如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。请在图中画出：
（1）施加在A点最小的动力F1
（2）力F2的力臂L2
二、最小力臂的画法

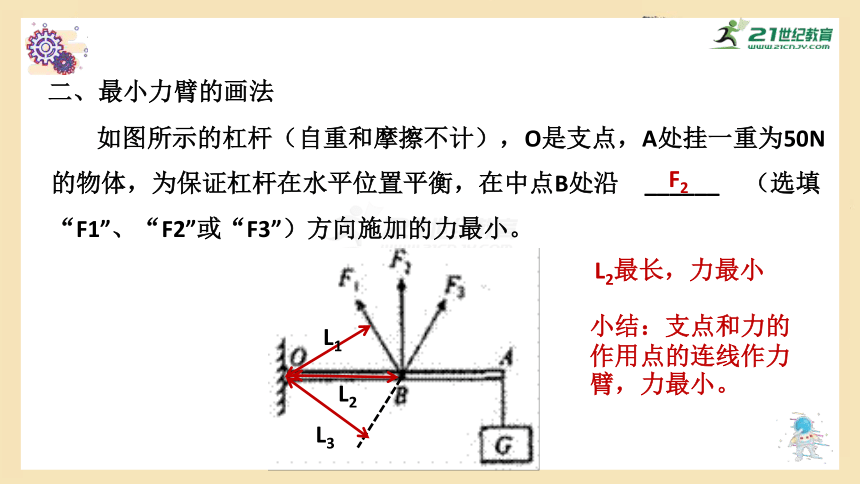

如图所示的杠杆（自重和摩擦不计），O是支点，A处挂一重为50N的物体，为保证杠杆在水平位置平衡，在中点B处沿 ______ （选填“F1”、“F2”或“F3”）方向施加的力最小。
L1
L2
L3
L2最长，力最小
小结：支点和力的作用点的连线作力臂，力最小。
F2

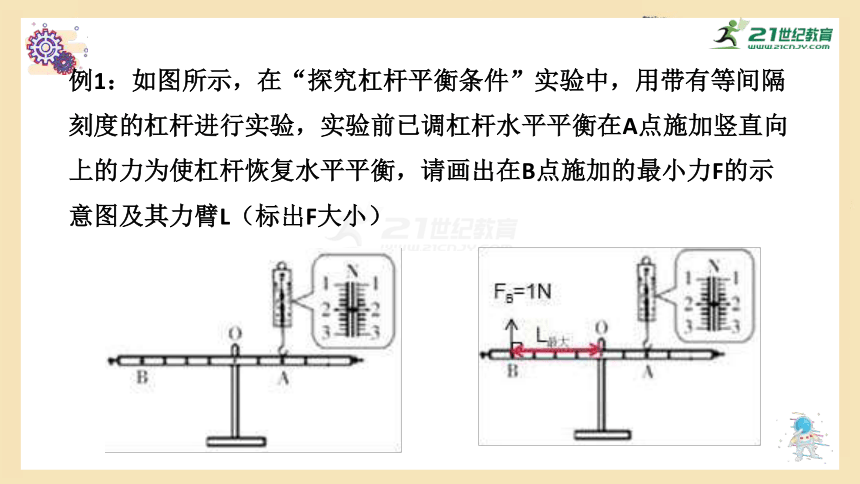

例1：如图所示，在“探究杠杆平衡条件”实验中，用带有等间隔刻度的杠杆进行实验，实验前已调杠杆水平平衡在A点施加竖直向上的力为使杠杆恢复水平平衡，请画出在B点施加的最小力F的示意图及其力臂L（标出F大小）
例2：如图OAB轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图。
例3：如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）。
5题
练习1；如图甲是教室里的学生座椅，乙图是它的侧面图，要在C点用最小的力F使座椅绕A开始逆时针转动，请在图乙中画出；①F的力臂②F的示意图。
练习2：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。
练习3：在图中作出拔钉子时施加的最小力F的示意图和它的动力臂L．
课堂练习
1、如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l2
2、（天水中考）如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂．
3、（大连中考）如图所示的撬棒，O为支点，P为石头的重心。请画出动力F的力臂l和石头所受重力G的示意图。
4、甲是一款水管扳手钳，用它夹水管时，AOB部分可视为一个杠杆，其简化示意图如图乙所示。请在乙图中画出：
（1）阻力F2的力臂L2；
（2）杠杆平衡时，作用在B点的最小动力F1及其力臂L1．
5.如图所示，要在B点施加最小的动力撬起铁路上报废的道钉，画出该最小动力F的示意图，标出动力臂L.
巩固提高
1.(兰州中考）一根质量忽略不计的杠杆，支点为O，在A点悬挂一重为20N的物体G．为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N，方向竖直向上的拉力F2，请在图中画出：
（1）拉力F1的力臂L1：
（2）拉力F2的示意图。
2、如图所示，已知轻质杠杆AB在水平位置静止，作出物体C所受重力的示意图以及拉力F的力臂L。
3、如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求
（1）画出石头所受重力的示意图。
（2）画出最小动力F1的示意图和动力臂l1。
课堂总结
(一）画力臂的方法
一找（找准支点）
二画（画出力的作用线）
三作（作垂线）
四标（标力臂）
（二）支点和力的作用点的连线作力臂，力最小。
板书设计
(一）画力臂的方法
一找（找准支点）
二画（画出力的作用线）
三作（作垂线）
四标（标力臂）
（二）支点和力的作用点的连线作力臂，力最小。
作业布置
1、如图所示，轻质杠杆AB可绕O点在竖直平面内旋转，请在图中画出物体M所受重力G和使杠杆保持平衡的最小力F的示意图。
2、（邵阳中考）如图所示的杠杆，动力F的力臂是（ ）
A．OD B．OF C．OA D．OC
D
