17.2-欧姆定律-同步练习(含答案)

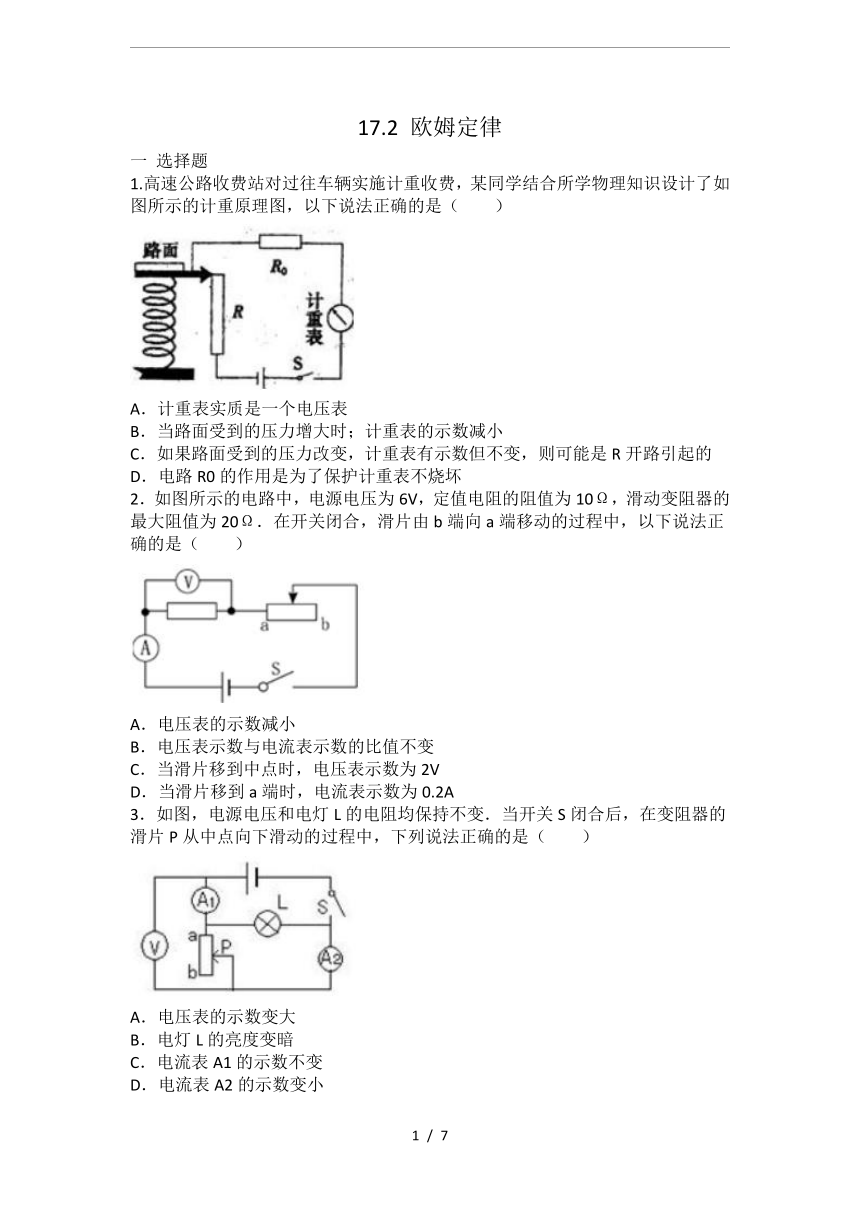

17.2 欧姆定律
一 选择题
1.高速公路收费站对过往车辆实施计重收费，某同学结合所学物理知识设计了如图所示的计重原理图，以下说法正确的是（　　）

A．计重表实质是一个电压表
B．当路面受到的压力增大时；计重表的示数减小
C．如果路面受到的压力改变，计重表有示数但不变，则可能是R开路引起的
D．电路R0的作用是为了保护计重表不烧坏
2．如图所示的电路中，电源电压为6V，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω．在开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（　　）

A．电压表的示数减小
B．电压表示数与电流表示数的比值不变
C．当滑片移到中点时，电压表示数为2V
D．当滑片移到a端时，电流表示数为0.2A
3．如图，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（　　）

A．电压表的示数变大
B．电灯L的亮度变暗
C．电流表A1的示数不变
D．电流表A2的示数变小

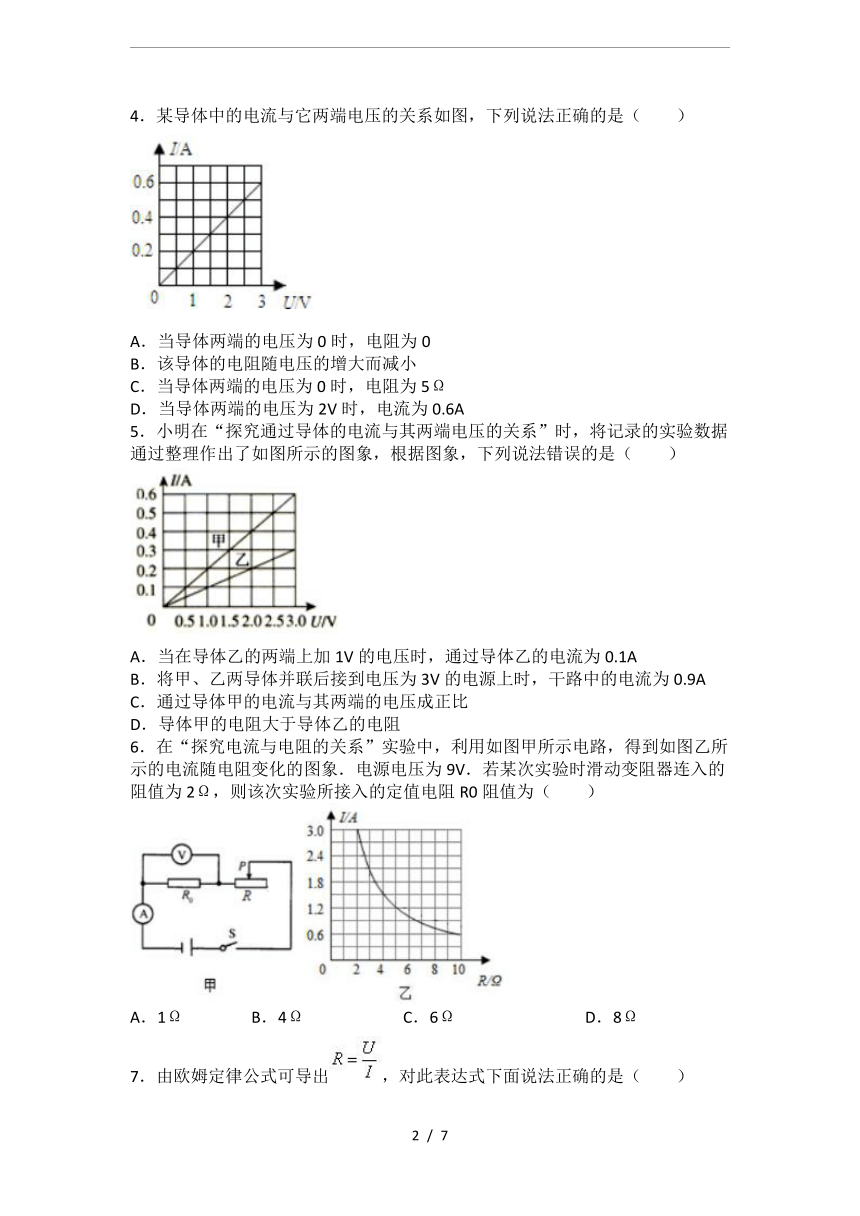

4．某导体中的电流与它两端电压的关系如图，下列说法正确的是（　　）

A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电阻为5Ω
D．当导体两端的电压为2V时，电流为0.6A
5．小明在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（　　）

A．当在导体乙的两端上加1V的电压时，通过导体乙的电流为0.1A
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C．通过导体甲的电流与其两端的电压成正比
D．导体甲的电阻大于导体乙的电阻
6．在“探究电流与电阻的关系”实验中，利用如图甲所示电路，得到如图乙所示的电流随电阻变化的图象．电源电压为9V．若某次实验时滑动变阻器连入的阻值为2Ω，则该次实验所接入的定值电阻R0阻值为（　　）

A．1Ω B．4Ω C．6Ω D．8Ω

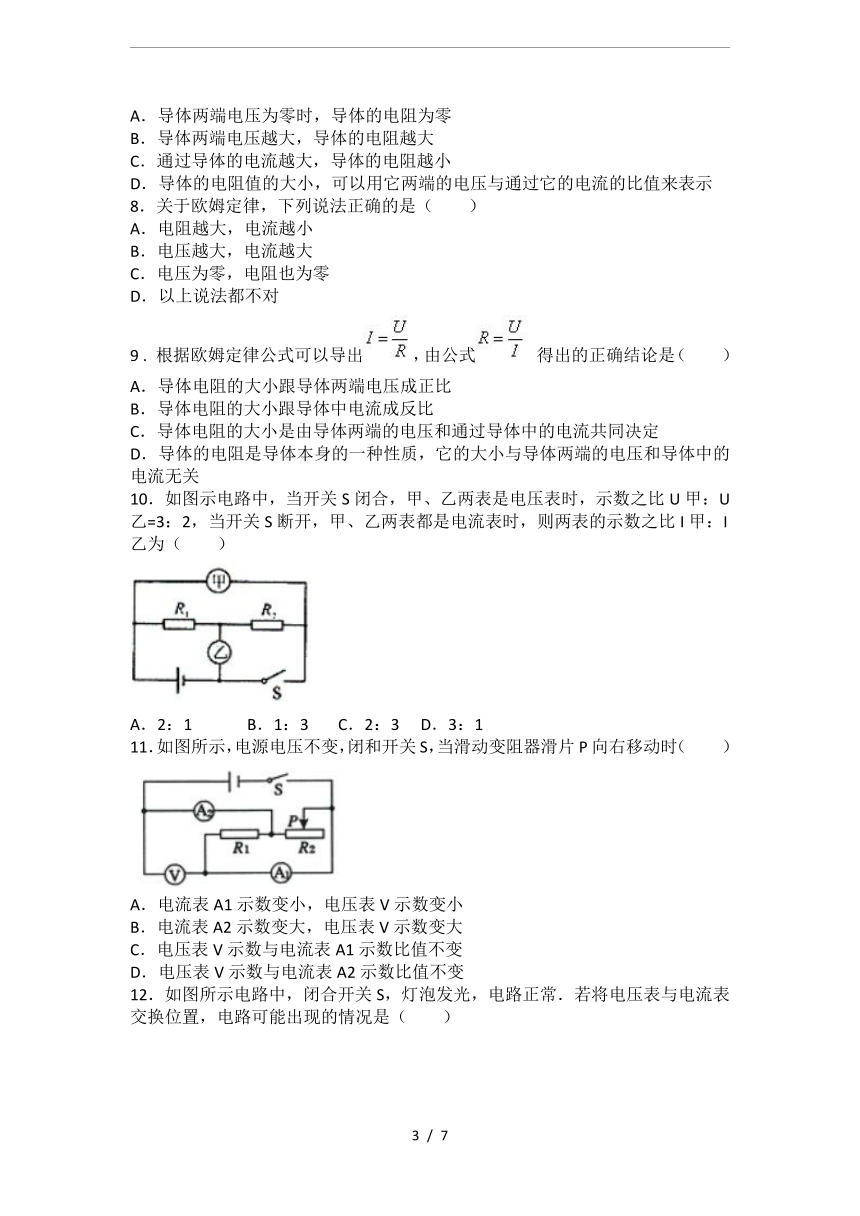

7．由欧姆定律公式可导出，对此表达式下面说法正确的是（　　）
A．导体两端电压为零时，导体的电阻为零
B．导体两端电压越大，导体的电阻越大
C．通过导体的电流越大，导体的电阻越小
D．导体的电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示
8．关于欧姆定律，下列说法正确的是（　　）
A．电阻越大，电流越小
B．电压越大，电流越大
C．电压为零，电阻也为零
D．以上说法都不对
9 . 根据欧姆定律公式可以导出，由公式 得出的正确结论是（　　）
A．导体电阻的大小跟导体两端电压成正比
B．导体电阻的大小跟导体中电流成反比
C．导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定
D．导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关
10．如图示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（　　）

A．2：1 B．1：3 C．2：3 D．3：1
11．如图所示，电源电压不变，闭和开关S，当滑动变阻器滑片P向右移动时（　　）

A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
12．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（　　）

A．电流表、电压表被烧毁 B．电压表示数接近电源电压
C．灯泡正常发光 D．电流表有示数
二 非选择题
1.德国物理学家 ___________经过十年不懈的努力，通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，概括为数学表达式：．为了纪念他的杰出贡献，人们将他的名字命名为 _________的单位．
2．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是 _______Ω，当滑片P向右移动的过程中灯泡亮度_________（选填“变亮”、“不变”或“变暗”）．

3.导体两端的电压为6V，通过它的电流是0.3A，则该导体的电阻是_____Ω；若导体两端电压变为12V，则通过它的电流为 ________A；若将电路断开，该导体的电阻为 ______Ω．
4．图示为通过A和B两个电路元件中的电流与两端电压的关系的图象，由此可知元件 ____是定值电阻，它的电阻为 _________Ω．

5．灯泡L上标有“2.5V”的字样，它的电阻随它两端电压的变化关系如图所示则灯泡L正常发光时的电阻是______Ω，灯泡L正常工作时的电流是 ________A，灯丝的电阻随电压的增大而 ________．

6.如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）通过电阻R2的电流．

7.（1）王师傅修理电视机时，发现15Ω 和25Ω的两个电阻的标称看不清了，请你帮他设计一个能够鉴别电阻阻值大小的最简单电路（电源使用旧的干电池），画在图甲的虚线框内．

（2）王师傅怀疑厂家生产的定值电阻的阻值有误差，为进一步测量15Ω电阻的阻值
①在你设计的最简电路图甲的基础上，你的修改是：_________________________．
②小明用额定电压3.8V的小灯泡替换15Ω的定值电阻，重新做实验．
根据实验数据绘制的小灯泡和定值电阻的U-I图象如图乙所示．小灯泡的U-I图象是_________________________，比较L1和L的两条图线，提出一个问题并解答：_________________________．
8 . 如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端移到a端，电流表示数I与电压表示数U的变化关系如图乙，则可判断电源电压是多少V？定值电阻R的阻值是多少Ω？

9.．甲、乙两图中，电阻R1为10Ω，电源电压为10V．开关S闭合后：
（1）在图甲中，当滑动变阻器R接入电路的电阻R2为40Ω时，求R1两端的电压；
（2）在图乙中，当滑动变阻器R接入电路的电阻R3为50Ω时，求干路中的电流．

10．在如图电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7A，电压表的示数为4.5V．试求：
（1）灯L1、L2中的电流I1和I2；
（2）L1两端的电压U1和电源电压U．












参考答案
一 选择题
DBDCD ADDDB CB
二 非选择题
1.欧姆；电阻
2.20；不变．
3.20；0.6；20．
4.A；5．
5.10；0.25；增大．
6.（1）4V；（2）0.2A．
7.（1）见下图；
（2）①在待测电阻两端并联一只电压表；
②L；提出的问题：为什么小灯泡的U-I图线不是直线？
解答：因为小灯泡的灯丝电阻随温度的升高而增大．

8.9；6.
9.（1）2V；（2）1.2A．
10.（1）0.38A；0.32A；（2）4.5V；4.5V．
