家庭电路
第十九章 第１节

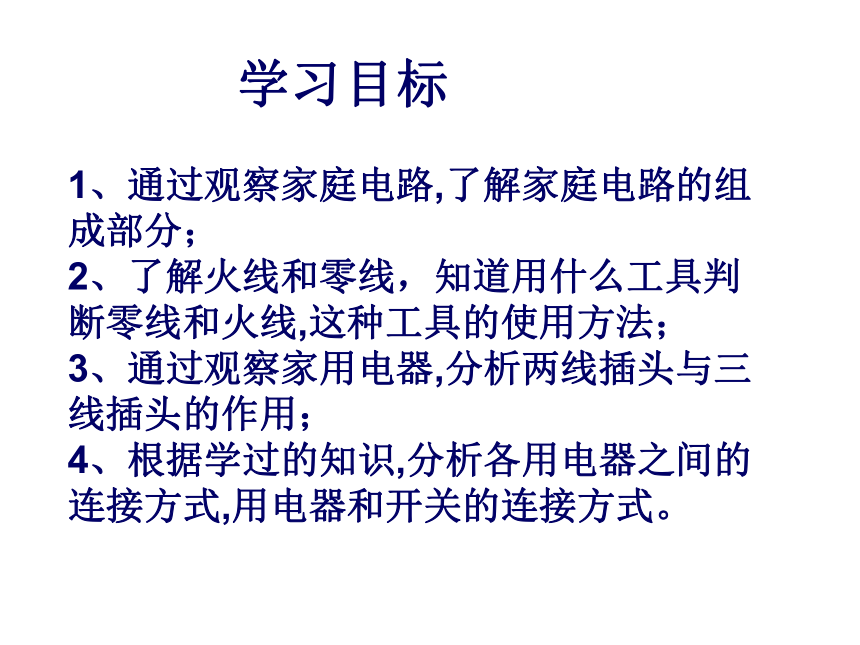

学习目标

1、通过观察家庭电路,了解家庭电路的组成部分；
2、了解火线和零线，知道用什么工具判断零线和火线,这种工具的使用方法；
3、通过观察家用电器,分析两线插头与三线插头的作用；
4、根据学过的知识,分析各用电器之间的连接方式,用电器和开关的连接方式。
课前三分钟发言稿精选发言稿
下面是XXXX为大家整理的,更多请关注XX演讲稿范文。
1
各位领导,同事们:
大家好!
清晨温柔的阳光透过绿色的叶子洒向大地,年轮中曾经青涩的时光向未来讲述着美丽的传说。记得奥斯特洛夫斯基的《钢铁是怎样炼成的》这部名著中有这么一段话:“生活赋予我们一种巨大的和无限高贵的礼品,这就是青春。充满着力量,充满着期待的志愿,充满着求知和斗争的志向,充满着希望和信心的青春。”的确如此,青春是人生最美好的季节,是人生最铿锵的篇章,是摧枯拉朽的豪情,是旭日东升力量。青春的我们意气风发,青春的我们敢为人先,青春的我们斗志昂扬。
青春的拼搏是人生一副洒满阳光的风景,是一道转瞬即逝的彩虹,是一首用热情奏响的乐章。所谓“高堂明镜悲白发,朝如青丝暮成雪”,说的就是青春。青春既是一个极具诱惑力的话题,又是一种感觉。于是,诗情画意的梦,天真纯洁的幻想、无忧无虑的日子,构成了一幅美丽的青春画卷。但蓦然回首,你发现在天蓝风轻的春光中,一切都像是透明的,从而感到一种超然的力量在心底爆发,时刻提醒着我们
要永远向前。生命易老,时光飞逝,无论失败或是成功,青春的痕迹告诉我们永远努力奋斗。
作为

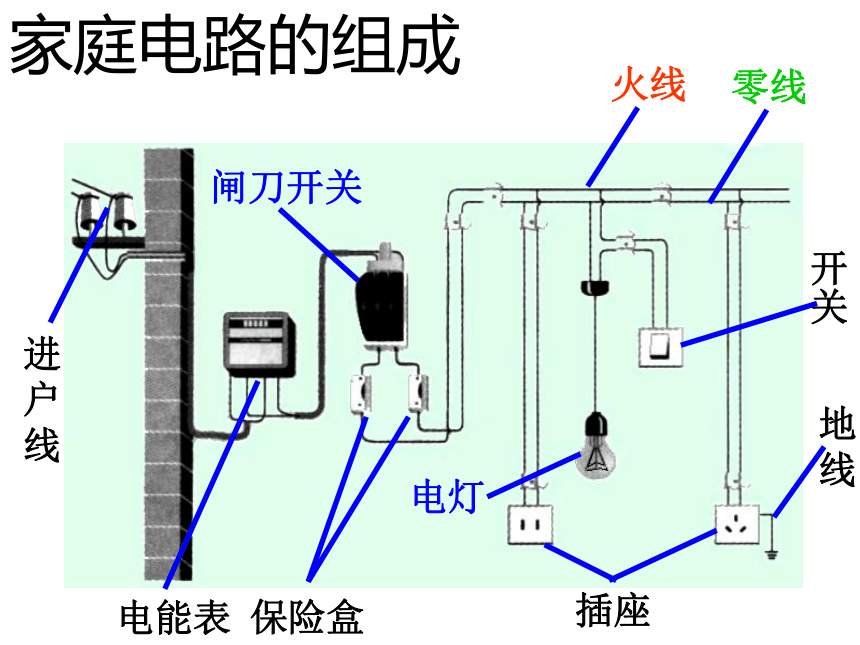

家庭电路的组成
保险盒
进户线
插座
电灯
开关
闸刀开关
电能表
火线
零线
地线

进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。

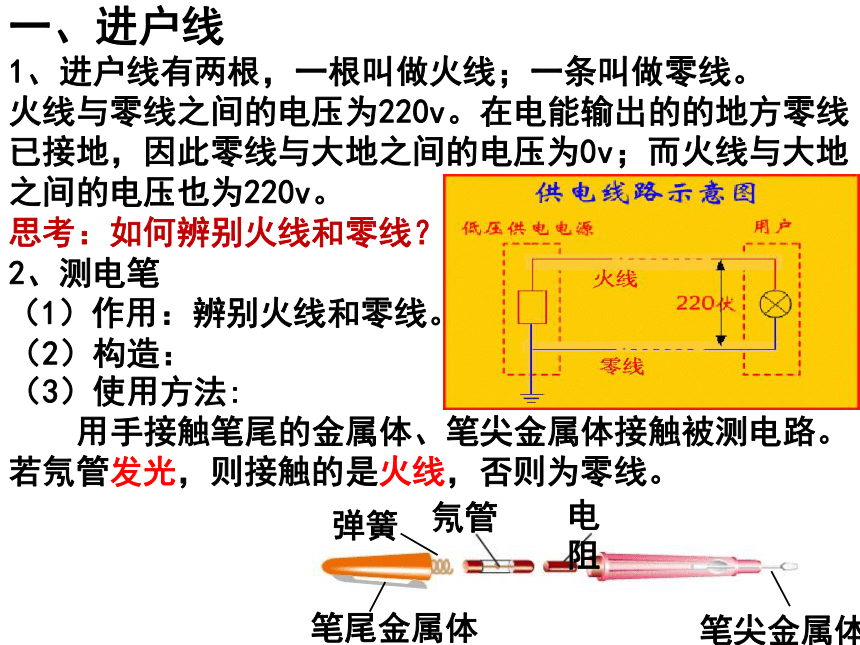

一、进户线
1、进户线有两根，一根叫做火线；一条叫做零线。
火线与零线之间的电压为220v。在电能输出的的地方零线已接地，因此零线与大地之间的电压为0v；而火线与大地之间的电压也为220v。
思考：如何辨别火线和零线？
2、测电笔
（1）作用：辨别火线和零线。
（2）构造：
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。

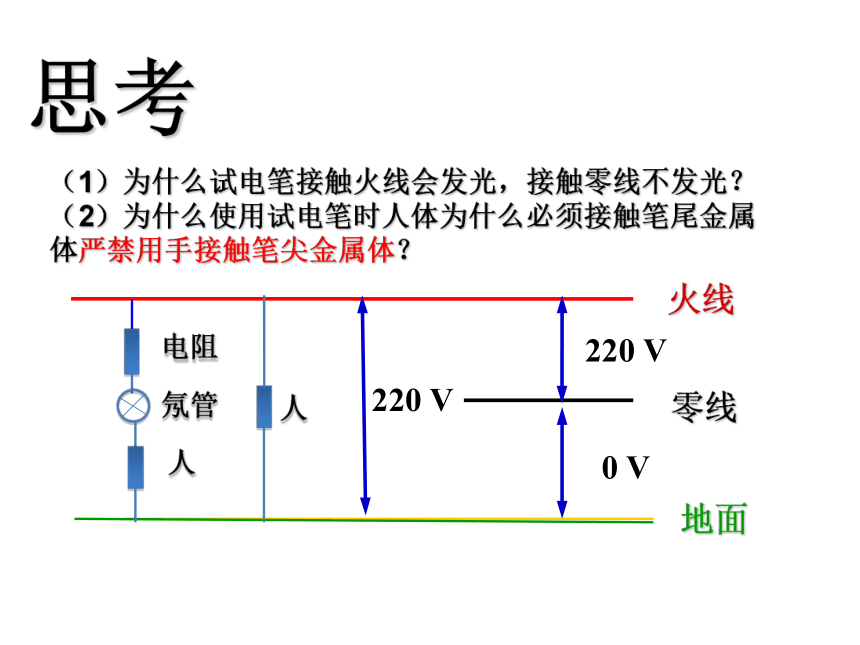

（1）为什么试电笔接触火线会发光，接触零线不发光？
（2）为什么使用试电笔时人体为什么必须接触笔尾金属体严禁用手接触笔尖金属体？
思考

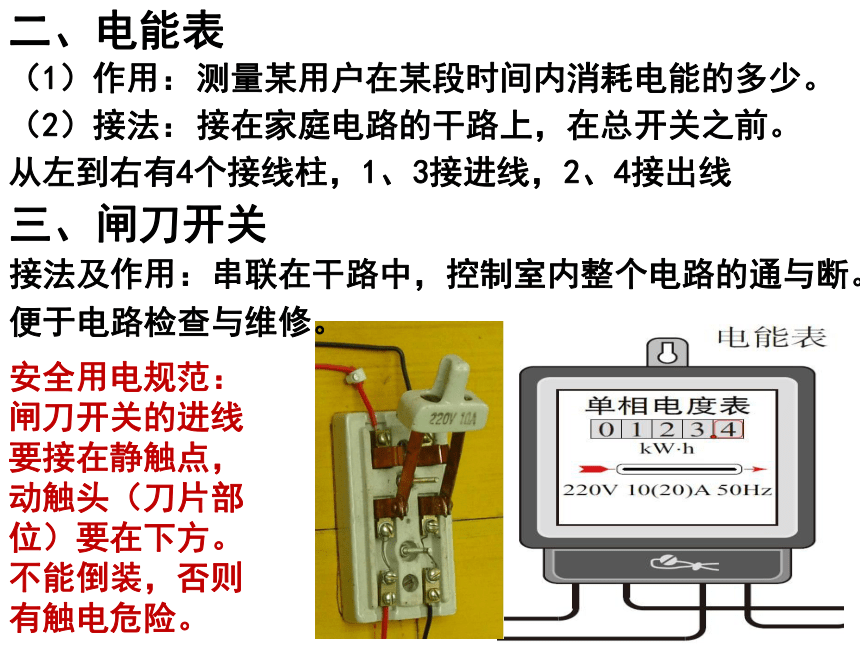

二、电能表
（1）作用：
（2）接法：
测量某用户在某段时间内消耗电能的多少。
接在家庭电路的干路上，在总开关之前。
从左到右有4个接线柱，1、3接进线，2、4接出线
三、闸刀开关
接法及作用：串联在干路中，控制室内整个电路的通与断。便于电路检查与维修。
安全用电规范：闸刀开关的进线要接在静触点，动触头（刀片部位）要在下方。不能倒装，否则有触电危险。

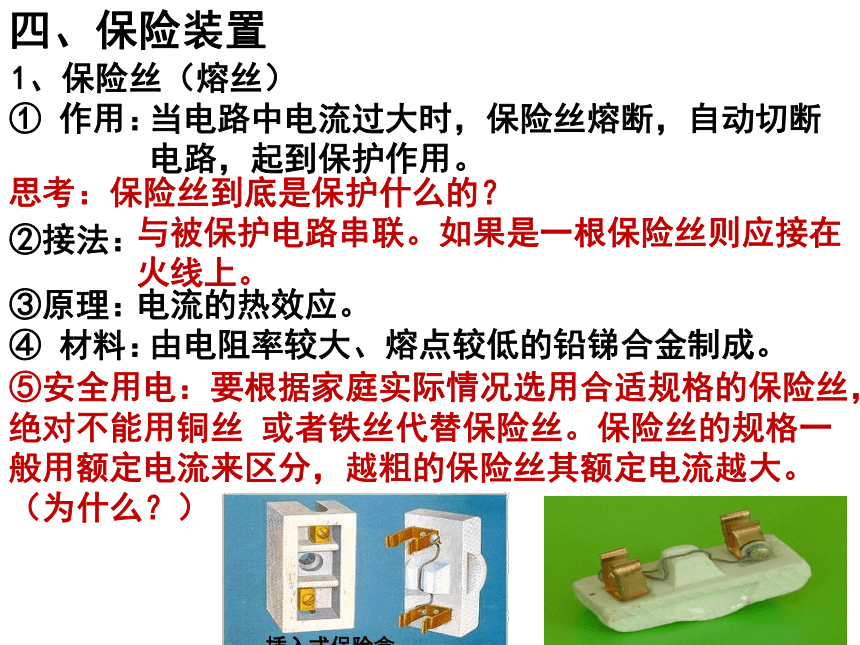

四、保险装置
① 作用：
④ 材料：
⑤安全用电：要根据家庭实际情况选用合适规格的保险丝，绝对不能用铜丝 或者铁丝代替保险丝。保险丝的规格一般用额定电流来区分，越粗的保险丝其额定电流越大。（为什么？）
当电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
保险丝
1、保险丝（熔丝）
思考：保险丝到底是保护什么的？
③原理：
电流的热效应。
②接法：
与被保护电路串联。如果是一根保险丝则应接在火线上。

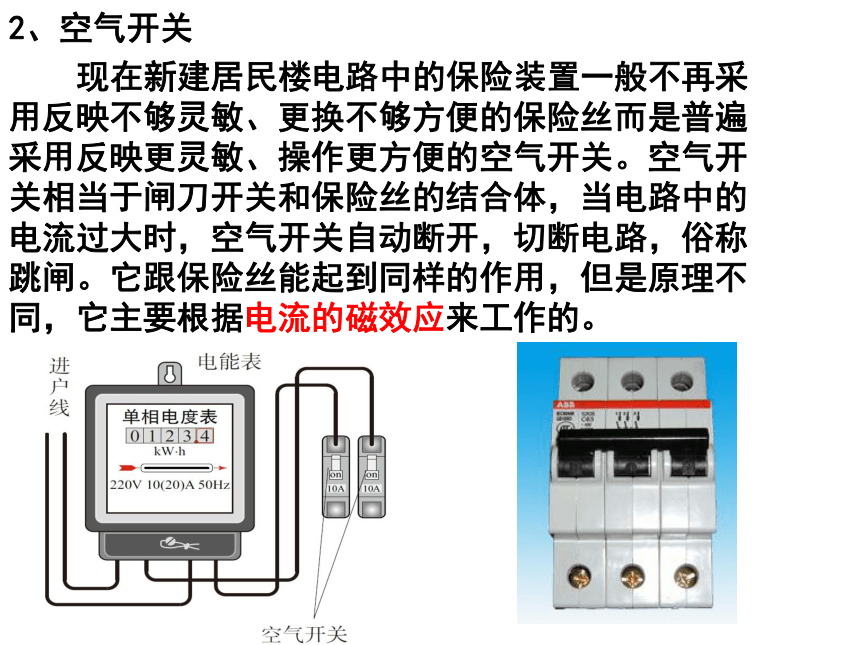

2、空气开关
现在新建居民楼电路中的保险装置一般不再采用反映不够灵敏、更换不够方便的保险丝而是普遍采用反映更灵敏、操作更方便的空气开关。空气开关相当于闸刀开关和保险丝的结合体，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。它跟保险丝能起到同样的作用，但是原理不同，它主要根据电流的磁效应来工作的。
3、漏电保护器
一般接在空气开关之后。当家庭电路中有一定数值的电流从火线经导体流入大地构成回路。则漏电保护器自动跳闸切断电路。因此，它可以起到防止人体单线触电事故的发生。
漏电保护器是防止人员发生触电事故时进行保护的，比如有人触电，则漏电保护器跳闸，自动关闭电源输出，避免触电事故扩大造成人员伤亡。空气开关是过流保护用的，线路过电流（包括短路），如不切断电源，则线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成火灾导致事故扩大。两者功能不一样不能相互替代
知识拓展：
漏电保护器与空气开关的区别
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
螺丝口灯泡
卡口灯泡
白炽灯泡的种类
五、电灯及其开关的接法
控制电灯的开关应与电灯串联，并且开关的一端要接在火线上，另一端进灯头，灯头的另一端接零线。
螺口灯泡的螺旋套一定要接在零线上。
电灯的开关接在零线和灯泡之间
电灯的开关接在火线和灯泡之间
六、三脚插头和三孔插座
3、三孔插座接线方式：
左零右火 中接地
1、插座与用电器之间是怎么连接的？
插座是为方便用电器连入电路中而设计的，每个插座等同于用电器。插座与插座之间是并联的。
2、一般的用电器只需要接在火线与零线之间，那就只需要两孔插座，为什么家里那么多三孔插座呢？三孔插座的第三个空是接什么？
4、三孔插座应该配三脚插头，根据你的观察与了解，什么样的用电器要用三脚插头呢？
大功率、有金属外壳的用电器一般配有三脚插头，如电饭煲、空调、冰箱、洗衣机等。
用电器上的三脚插头的三个脚分别是接用电器的什么地方？把三脚插头插入三孔插座有什么作用？
当把用电器上的三脚插头插入三孔插座后，除了把
用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来。
金属外壳接地线是为了防止由于发生漏电而使用电器
金属外壳带电造成的触电事故。
思考：同是漏电，为何反差如此大？
当用电器漏电时，其金属壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。
想一下，我们今天都学习了什么？
家庭电路
一、组成：
火线零线
进户线、电能表、总开关、保险盒、插座、用电器、导线等
保险丝
空气开关
1、用试电笔辨别火线和零线
保险装置
三、
漏电保护器：
电流过大时，自动切断电路
电流经过人体流入大地时，自动切断电路
四、
2、火线与零线、火线与地线之间的电压为220V
3、零线与地线之间的电压为0V
五、
线路连接
1、用电器与插座并连接入电路
2、控制用电器的开关接在该用电器与火线之间
3、插座接线方法：左零右火、上接地
二、
保险丝:由电阻率大、熔点低的铅锑合金制成。
当 堂 检 测
1．家庭电路的组成如下，连接顺序正确的是(　　)

A．电灯和插座、总开关、电能表、保险装置
B．总开关、保险装置、电灯和插座、电能表
C．电能表、总开关、保险装置、电灯和插座
D．保险装置、电灯和插座、总开关、电能表
C
第十九章　生活用电
2．家庭电路中开关和被控制的用电器是________联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要________。
串
接地
当 堂 检 测
第十九章　生活用电
3．家庭照明电路中的用电器间是_______(选填“串联”或
“并联”)连接的；使用试电笔检测电路时，若氖管发光
，表明试电笔的笔尖接触的是________(选填“零”或
“火”)线。
并联
火
当 堂 检 测
第十九章　生活用电
零
火
地
(b)
当 堂 检 测
画一画1：将带开关的灯泡连在家庭电路中
画一画2：将一个开关控制的两盏灯泡连在家庭电路中
画一画3：将三孔插座连在家庭电路中
图中甲是插线板，请将乙图的内部电路连接完整．要求：在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工作电压，若指示灯损坏，开关闭合时插孔也能提供工作电压．
