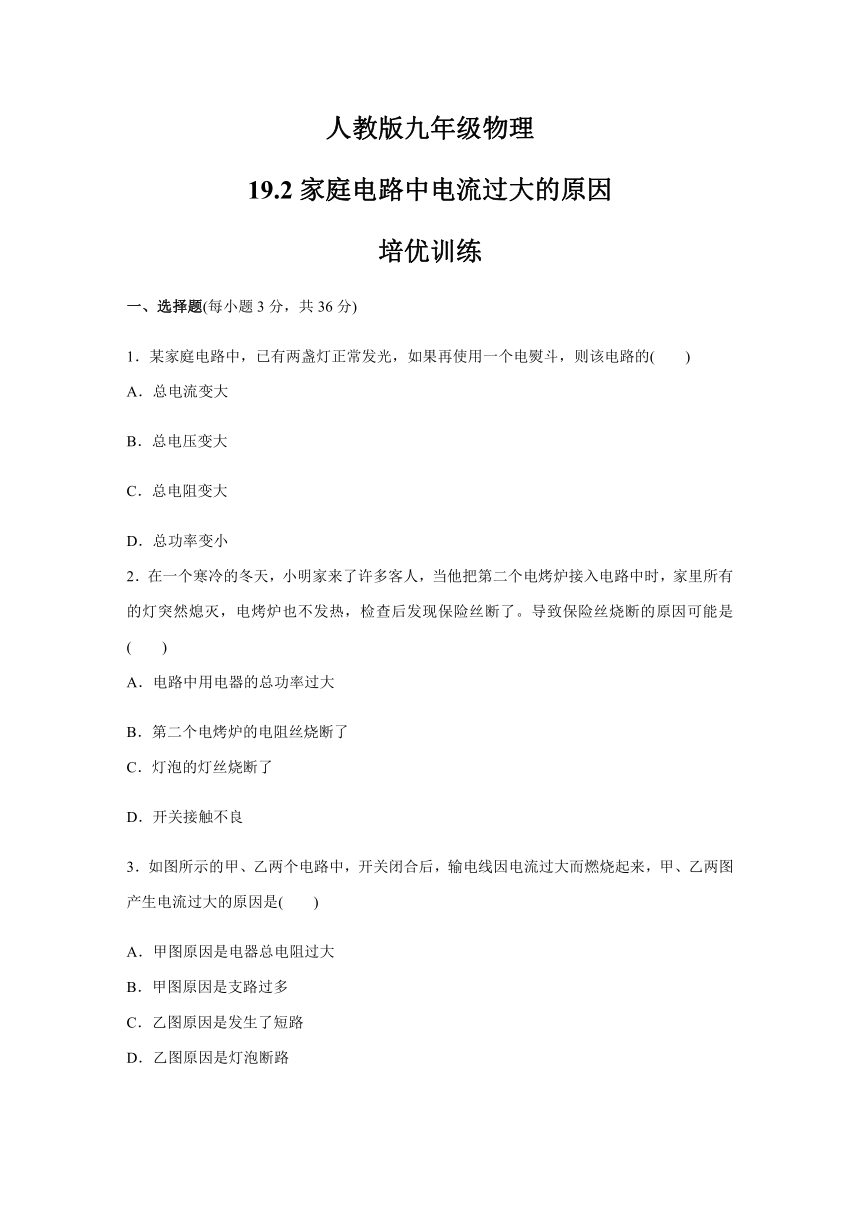

人教版九年级物理 19．2 家庭电路中电流过大的原因 培优训练（含答案）

人教版九年级物理
19.2家庭电路中电流过大的原因
培优训练
一、选择题(每小题3分，共36分)
1．某家庭电路中，已有两盏灯正常发光，如果再使用一个电熨斗，则该电路的( )
A．总电流变大
B．总电压变大
C．总电阻变大
D．总功率变小
2．在一个寒冷的冬天，小明家来了许多客人，当他把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了。导致保险丝烧断的原因可能是( )
A．电路中用电器的总功率过大
B．第二个电烤炉的电阻丝烧断了
C．灯泡的灯丝烧断了
D．开关接触不良
3．如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来，甲、乙两图产生电流过大的原因是( )
A．甲图原因是电器总电阻过大
B．甲图原因是支路过多
C．乙图原因是发生了短路
D．乙图原因是灯泡断路

4. 下列关于保险丝的说法中，正确的是( )
A．家庭电路中保险丝能用铜丝、铁丝代替
B．家庭电路中保险丝在电流过大时能自动熔断，切断电路
C．家庭电路中保险丝接在火线或零线上都可以
D．家庭电路中用电器总功率较小时，无需安装保险丝
5．根据表中所提供的数据，可以确定适宜制作保险丝的是( )
A.铅 B．铜
C．铁 D．钨

6．某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的电饭锅一个，800 W的微波炉一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关，下列哪个规格的较合理( )
A．16 A B．20 A
C．32 A D．40 A
7. 某同学家的电灯均正常工作，当他把“220 V　16 W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭，发生这一现象的原因可能是( )
A．插座处短路
B．台灯灯头处短路
C．插座处断路
D．台灯灯头处断路

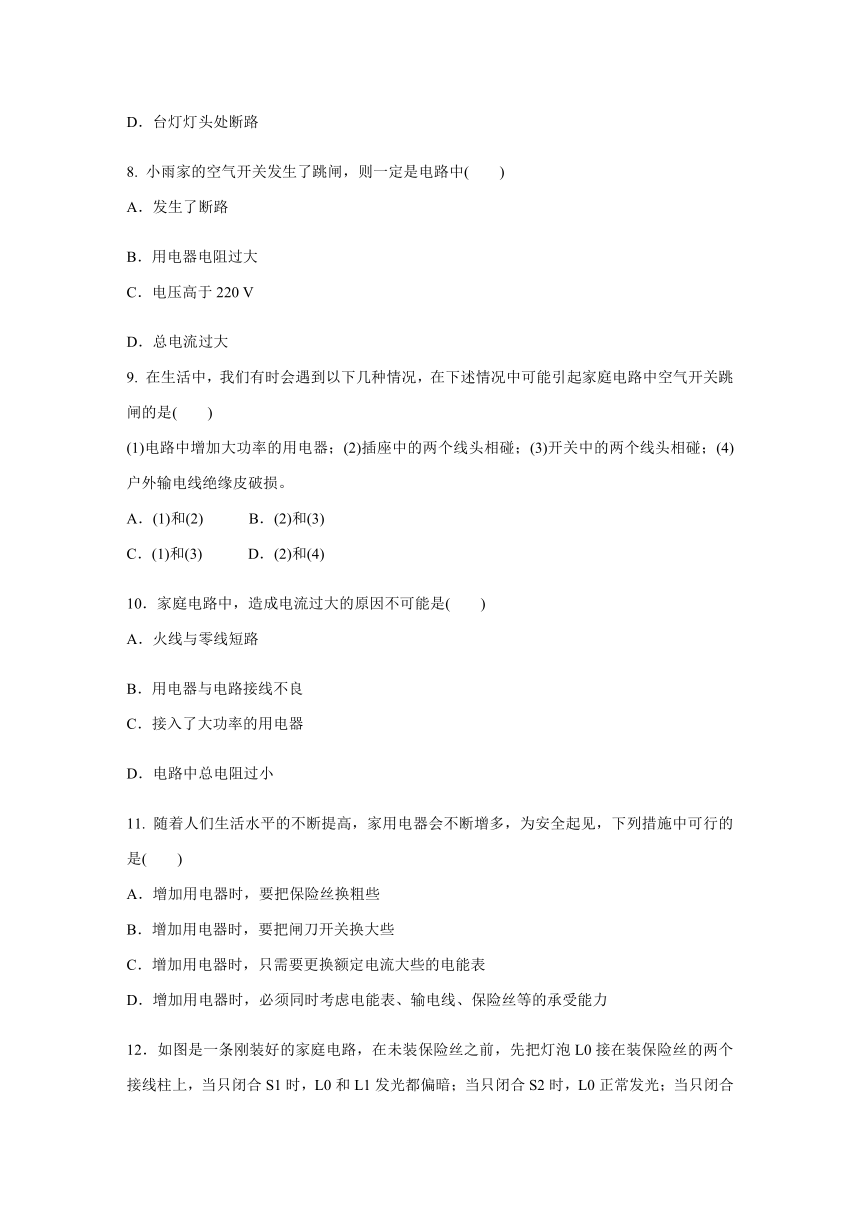

8. 小雨家的空气开关发生了跳闸，则一定是电路中( )
A．发生了断路
B．用电器电阻过大
C．电压高于220 V
D．总电流过大
9. 在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是( )
(1)电路中增加大功率的用电器；(2)插座中的两个线头相碰；(3)开关中的两个线头相碰；(4)户外输电线绝缘皮破损。
A．(1)和(2) B．(2)和(3)
C．(1)和(3) D．(2)和(4)
10．家庭电路中，造成电流过大的原因不可能是( )
A．火线与零线短路
B．用电器与电路接线不良
C．接入了大功率的用电器
D．电路中总电阻过小
11. 随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是( )
A．增加用电器时，要把保险丝换粗些
B．增加用电器时，要把闸刀开关换大些
C．增加用电器时，只需要更换额定电流大些的电能表
D．增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
12．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是(四只灯泡的额定电压均为220 V)( )
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光

二、填空题(每空2分，共46分)
13．CCTV曾播放过一段公益广告(如图所示)，图中的电视机与其他用电器是_______联连接的。通过插座接入电路的用电器同时工作时，电路中消耗的总功率过大，引起干路中的电流_______，根据焦耳定律可知，干路上的电流产生过多的_______，使导线的温度急剧升高，从而烧坏插座和干路的导线，容易引起火灾。

14. 小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是_______，使电路发生_______路，导致空气开关断开。
15．通常使保险丝的额定电流稍大于或等于电路中最大正常工作电流。连接保险丝时，一般只接一根，且接在_______线上，并与保护电路_______联。_______(选填“能”或“不能”)换用较粗的保险丝，_______(选填“能”或“不能”)用铜丝、铁丝代替保险丝。
16．在家庭电路中，各用电器之间是_______(选填“串联”或“并联”)连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部_______，也可能是家里电路中用电器总功率_______。
17．重大火灾都是因供电线路上某些连接处接触不良造成的。当线路连接处接触不良时，该处的电阻将_______(选填“变大”“不变”或“变小”)，由于电流的_______效应导致局部过热，也可能引发火灾。在电路中安装熔断器_______(选填“能”或“不能”)防止这种火灾事故的发生。
18. 如图所示，家庭电路中的同一个插座上连接了多个大功率用电器。用电器所接电压是________V，用电器的连接方式是________。在日常生活中，不宜同时使用这些用电器，防止电流过大，因电流的________效应而引发火灾。

19. 小宇同学学习了电能的知识后，回到家里观察电能表。小宇家的电能表如图所示，则小宇家里所有用电器同时工作时的总功率不得超过______W；若小宇只让家中的热水器工作，经过30 s，电能表的转盘转了30转，则该用电器的功率是________W。
20. 在家庭电路中火线与零线之间的电压为________V，生活中可以用________判断火线与零线。当家庭电路中电流超过一定限度时，________会自动熔断，保护电路。
三、综合题(8分)
21. 如图所示的是小林家所用电能表的表盘，下表是他家主要用电器的额定功率。请根据表中所给信息，解答以下问题：

用电器 白炽灯四盏 电热水壶 电视机 空调机
额定功率 每盏60 W 1 000 W 120 W 1 200 W
(1)这些家用电器在家庭电路中的连接方式是________联。
(2)为了保证电能表稳定安全地工作，通过计算回答小林家这些用电器是否可以同时工作。



















参考答案
一、选择题
1-6 AACBAB 7-12 BDABDA
二、填空题
13. 并 过大 热量
14. 导体 短
15. 火 串 不能 不能
16. 并联 短路 过大
17. 热 不能 变大
18. 220 并联 热
19. 4 400 1 200
20. 220；试电笔；保险丝
三、综合题
21. 解：(1)并
(2)电能表允许同时工作的用电器的最大总功率为P允＝U额I额＝220 V×10 A＝2 200 W，这些用电器同时正常工作的总功率为P总＝60 W×4＋1 000 W＋120 W＋1 200 W＝
2 560 W，P总>P允，所以这些用电器不能同时工作。
