第五章 交变电流 检测题（word版含答案）

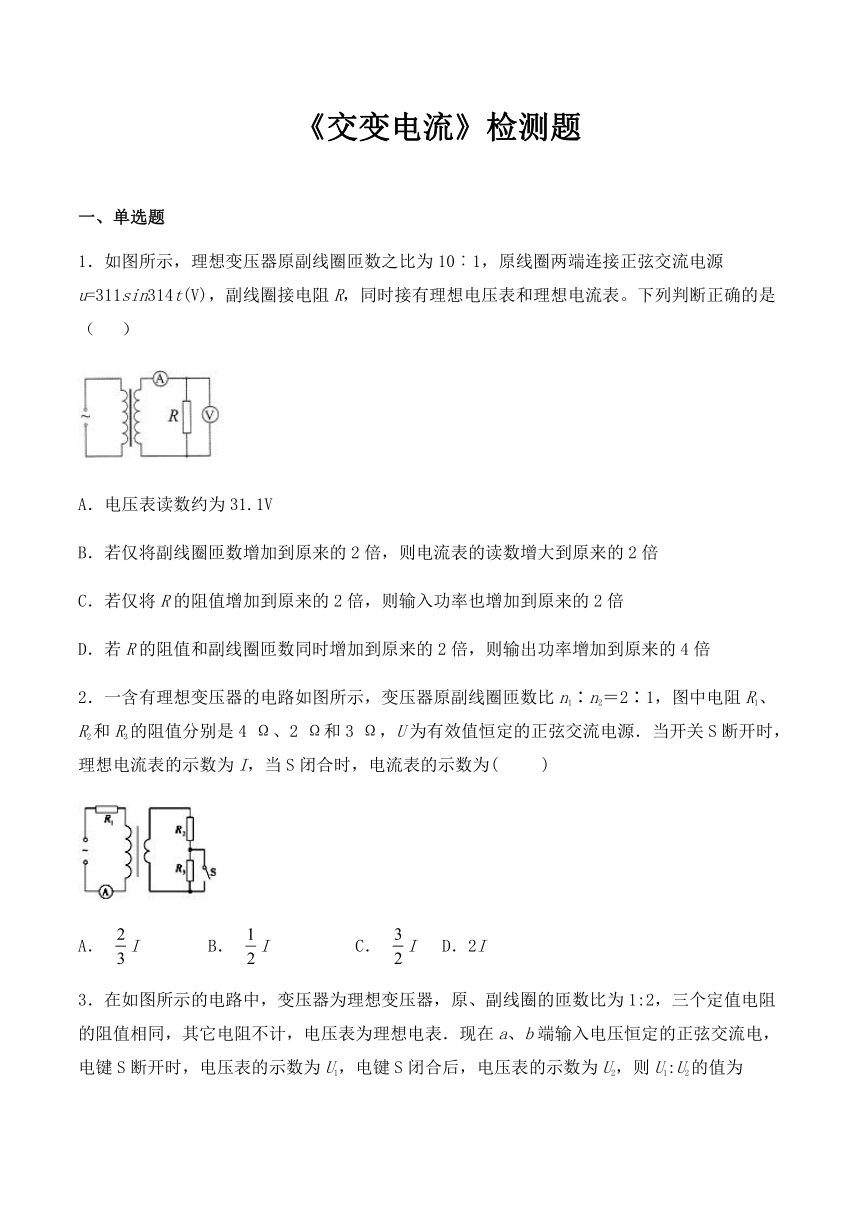

《交变电流》检测题

一、单选题
1．如图所示，理想变压器原副线圈匝数之比为10︰1，原线圈两端连接正弦交流电源u=311sin314t(V)，副线圈接电阻R，同时接有理想电压表和理想电流表。下列判断正确的是（ ）

A．电压表读数约为31.1V
B．若仅将副线圈匝数增加到原来的2倍，则电流表的读数增大到原来的2倍
C．若仅将R的阻值增加到原来的2倍，则输入功率也增加到原来的2倍
D．若R的阻值和副线圈匝数同时增加到原来的2倍，则输出功率增加到原来的4倍
2．一含有理想变压器的电路如图所示，变压器原副线圈匝数比n1∶n2＝2∶1，图中电阻R1、R2和R3的阻值分别是4 Ω、2 Ω和3 Ω，U为有效值恒定的正弦交流电源．当开关S断开时，理想电流表的示数为I，当S闭合时，电流表的示数为(　 　)

A． I B． I C． I D．2I

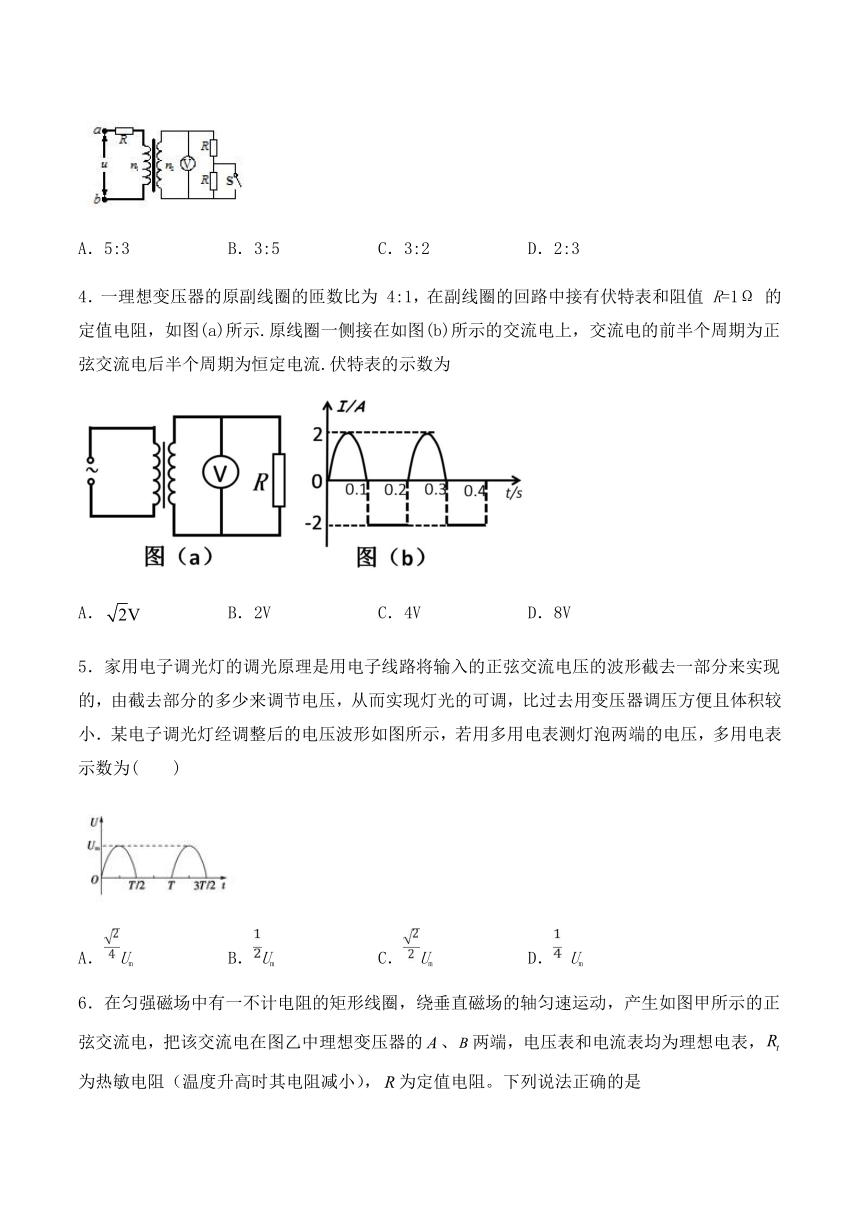

3．在如图所示的电路中，变压器为理想变压器，原、副线圈的匝数比为1:2，三个定值电阻的阻值相同，其它电阻不计，电压表为理想电表．现在a、b端输入电压恒定的正弦交流电，电键S断开时，电压表的示数为U1，电键S闭合后，电压表的示数为U2，则U1:U2的值为

A．5:3 B．3:5 C．3:2 D．2:3
4．一理想变压器的原副线圈的匝数比为 4:1，在副线圈的回路中接有伏特表和阻值 R=1Ω 的定值电阻，如图(a)所示.原线圈一侧接在如图(b)所示的交流电上，交流电的前半个周期为正 弦交流电后半个周期为恒定电流.伏特表的示数为

A． B．2V C．4V D．8V
5．家用电子调光灯的调光原理是用电子线路将输入的正弦交流电压的波形截去一部分来实现的，由截去部分的多少来调节电压，从而实现灯光的可调，比过去用变压器调压方便且体积较小．某电子调光灯经调整后的电压波形如图所示，若用多用电表测灯泡两端的电压，多用电表示数为(　　)

A．Um B．Um C．Um D． Um

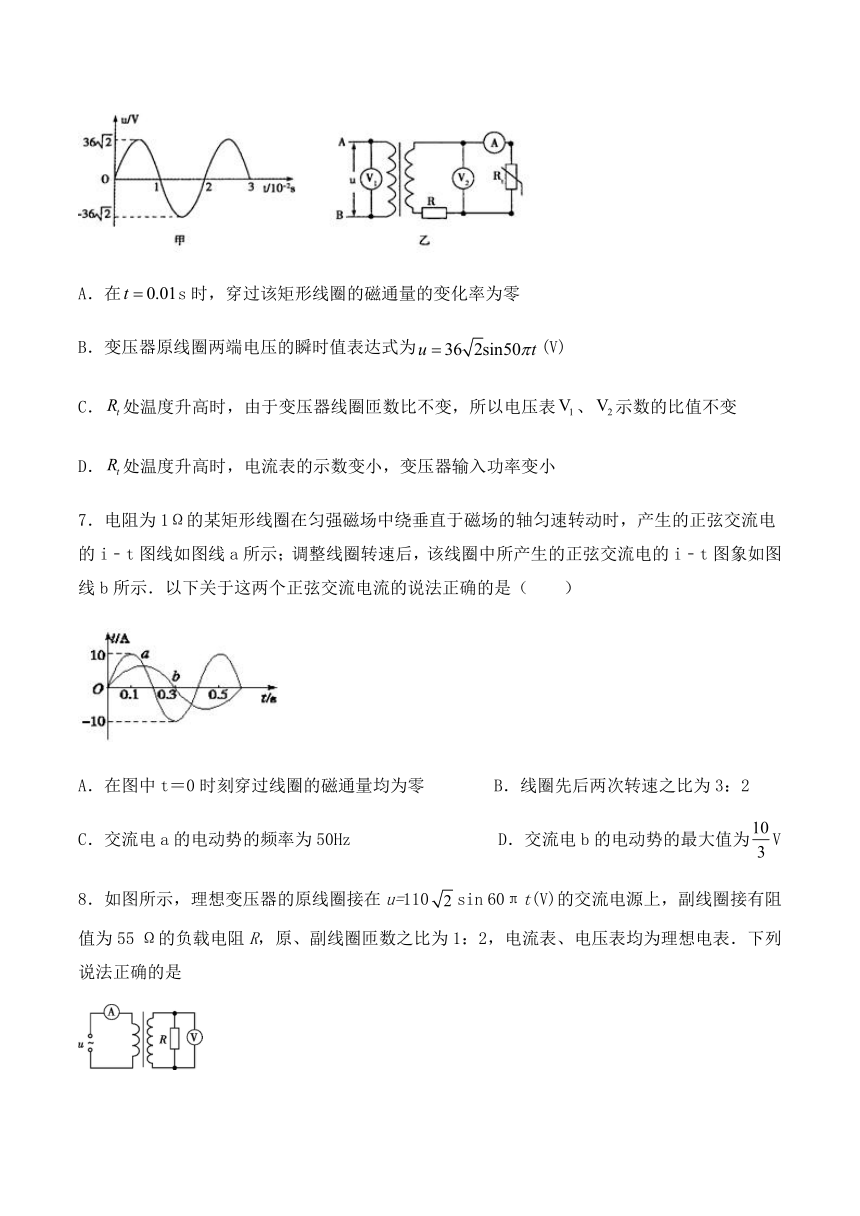

6．在匀强磁场中有一不计电阻的矩形线圈，绕垂直磁场的轴匀速运动，产生如图甲所示的正弦交流电，把该交流电在图乙中理想变压器的、两端，电压表和电流表均为理想电表，为热敏电阻（温度升高时其电阻减小），为定值电阻。下列说法正确的是

A．在s时，穿过该矩形线圈的磁通量的变化率为零
B．变压器原线圈两端电压的瞬时值表达式为(V)
C．处温度升高时，由于变压器线圈匝数比不变，所以电压表、示数的比值不变
D．处温度升高时，电流表的示数变小，变压器输入功率变小
7．电阻为1Ω的某矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，产生的正弦交流电的i﹣t图线如图线a所示；调整线圈转速后，该线圈中所产生的正弦交流电的i﹣t图象如图线b所示．以下关于这两个正弦交流电流的说法正确的是（　　）

A．在图中t＝0时刻穿过线圈的磁通量均为零 B．线圈先后两次转速之比为3：2
C．交流电a的电动势的频率为50Hz D．交流电b的电动势的最大值为V

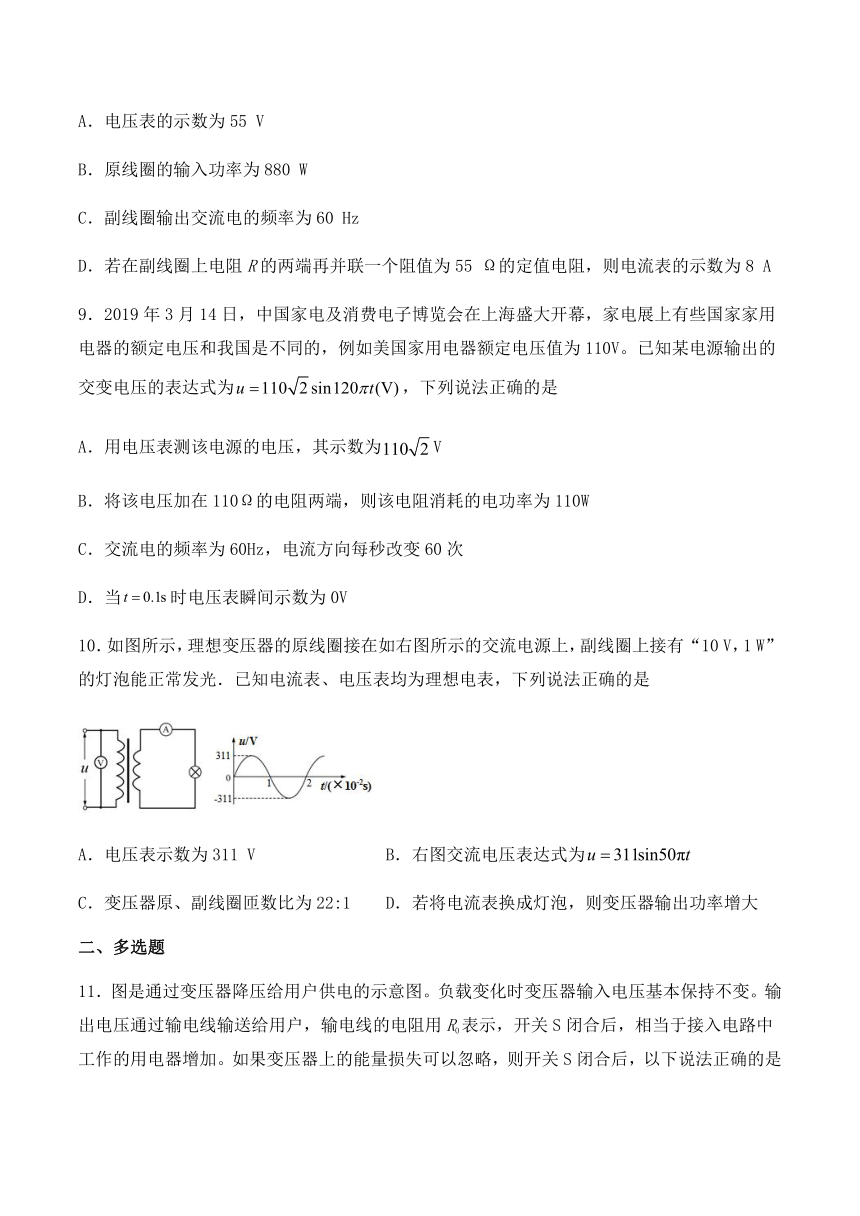

8．如图所示，理想变压器的原线圈接在u=110sin 60πt(V)的交流电源上，副线圈接有阻值为55 Ω的负载电阻R，原、副线圈匝数之比为1：2，电流表、电压表均为理想电表．下列说法正确的是

A．电压表的示数为55 V
B．原线圈的输入功率为880 W
C．副线圈输出交流电的频率为60 Hz
D．若在副线圈上电阻R的两端再并联一个阻值为55 Ω的定值电阻，则电流表的示数为8 A
9．2019年3月14日，中国家电及消费电子博览会在上海盛大开幕，家电展上有些国家家用电器的额定电压和我国是不同的，例如美国家用电器额定电压值为110V。已知某电源输出的交变电压的表达式为，下列说法正确的是
A．用电压表测该电源的电压，其示数为V
B．将该电压加在110Ω的电阻两端，则该电阻消耗的电功率为110W
C．交流电的频率为60Hz，电流方向每秒改变60次
D．当时电压表瞬间示数为0V
10．如图所示，理想变压器的原线圈接在如右图所示的交流电源上，副线圈上接有“10 V，1 W”的灯泡能正常发光．已知电流表、电压表均为理想电表，下列说法正确的是

A．电压表示数为311 V B．右图交流电压表达式为
C．变压器原、副线圈匝数比为22:1 D．若将电流表换成灯泡，则变压器输出功率增大
二、多选题

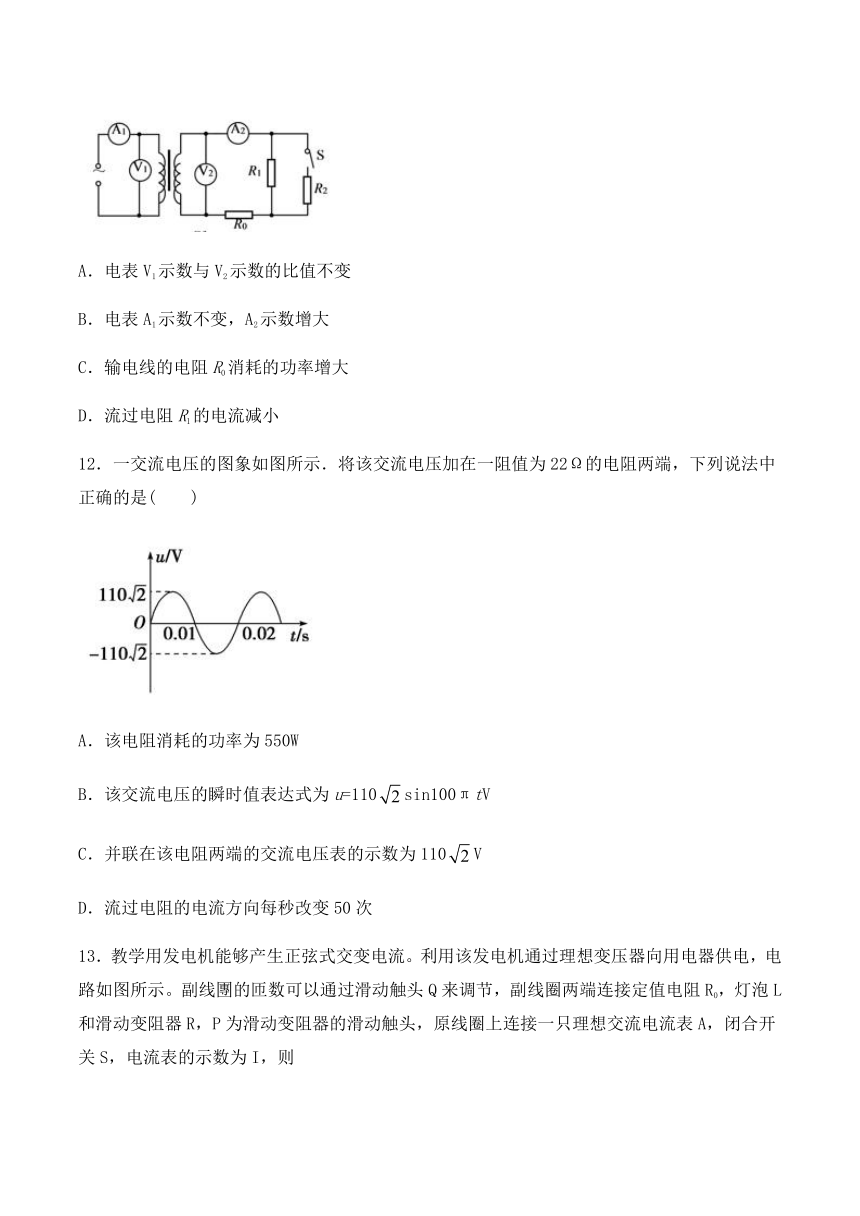

11．图是通过变压器降压给用户供电的示意图。负载变化时变压器输入电压基本保持不变。输出电压通过输电线输送给用户，输电线的电阻用R0表示，开关S闭合后，相当于接入电路中工作的用电器增加。如果变压器上的能量损失可以忽略，则开关S闭合后，以下说法正确的是

A．电表V1示数与V2示数的比值不变
B．电表A1示数不变，A2示数增大
C．输电线的电阻R0消耗的功率增大
D．流过电阻R1的电流减小
12．一交流电压的图象如图所示．将该交流电压加在一阻值为22Ω的电阻两端，下列说法中正确的是(　　)

A．该电阻消耗的功率为550W
B．该交流电压的瞬时值表达式为u=110sin100πtV
C．并联在该电阻两端的交流电压表的示数为110V
D．流过电阻的电流方向每秒改变50次
13．教学用发电机能够产生正弦式交变电流。利用该发电机通过理想变压器向用电器供电，电路如图所示。副线團的匝数可以通过滑动触头Q来调节，副线圈两端连接定值电阻R0，灯泡L和滑动变阻器R，P为滑动变阻器的滑动触头，原线圈上连接一只理想交流电流表A，闭合开关S，电流表的示数为I，则

A．仅增大发电机线的转速，I增大 B．仅将P向上滑动，I增大
C．仅将Q向上滑动，I增大 D．仅将开关S断开，I增大
14．理想变压器原线圈接如图甲所示的正弦交变电压，变压器原线圈匝数匝，P是副线圈上的滑动触头，当P处于图乙所示位置时，副线圈连入电路的匝数匝，电容器C恰好不被击穿，灯泡L恰能正常发光，R是滑动变阻器．以下判断正确的是（ ）

A．若向下移动P，电容器的电荷量增加
B．电容器的击穿电压为V
C．若保持P不动，向下移动R的滑片，灯泡变暗
D．若保持R的滑片不动，向下移动P，电流表A示数减小
15．如图，理想变压器原、副线圈分别接有额定电压 相同的灯泡a和b。当输入电压U为灯泡额定电压的11倍时，两灯泡均能正常发光。下列说法正确 的是（ ）。

A．原、副线圈匝数之比为9:1 B．原、副线圈匝数之比为10:1
C．此时a和b的电功率之比为1:10 D．此时a和b的电功率之比为1:9
三、实验题
16．在“探究变压器线圈两端的电压与匝数的关系“实验中
(1)实验时需要的仪器为图中的___________(填选项字母)

(2)某同学在完成上述实验后，采用如图所示的电路测量变压器原线圈的电阻(阻值较小)，为保证电路中各元件安全，实验结束时，首先应断开__________(填选项前的字母)

A．导线A B．导线B C．开关C D．导线D
17．(1)在“探究变压器线圈两端的电压与匝数的关系”的实验中，实验室中备有下列可供选择的器材：
A．可拆变压器（铁芯、两个已知匝数的线圈）
B．条形磁铁
C．直流电源
D．交流电源
E．多用电表
F．开关、导线若干
上述器材在本实验中不必用到的是_____（填正确答案标号）
(2)某同学将原线圈接在所选电源上，在电源电压不变的情况下，先保持原线圈的匝数不变，增加副线圈的匝数，观察到副线圈两端的电压增大：然后再保持副线圈的匝数不变，增加原线圈的匝数，观察到副线圈两端的电压_____（选填“增大”、“减小”或“不变”）。

四、解答题
18．某发电站的输出功率为，输出电压为，通过理想变压器升压后向远处供电．已知输电导线的电阻，输电线路损失的功率为输出功率的，求：
（1）输电线路上的电压损失；
（2）升压变压器的原副线圈匝数比．
19．某小型水力发电站的发电输出功率为5×104W，发电机的输出电压为250V，输电线总电阻R=5Ω．为了使输电线上损失的功率为发电机输出功率的4%，必须采用远距离高压输电的方法，在发电机处安装升压变压器，而在用户处安装降压变压器。设用户所需电压为220V，不计变压器的损失。求：
（1）输电线上的电流；
（2）升、降压变压器原、副线圈的匝数比；
（3）可供多少盏“220V 40W”的白炽灯正常工作？



参考答案
1．B2．D3．A4．C5．B6．A7．B8．B9．B10．C
11．ACD12．AB13．AC14．BD15．BC
16．ADF A
17．BC 减小
18．(1)3200(2)1:20
19．(1)20A(2) ；(3)
