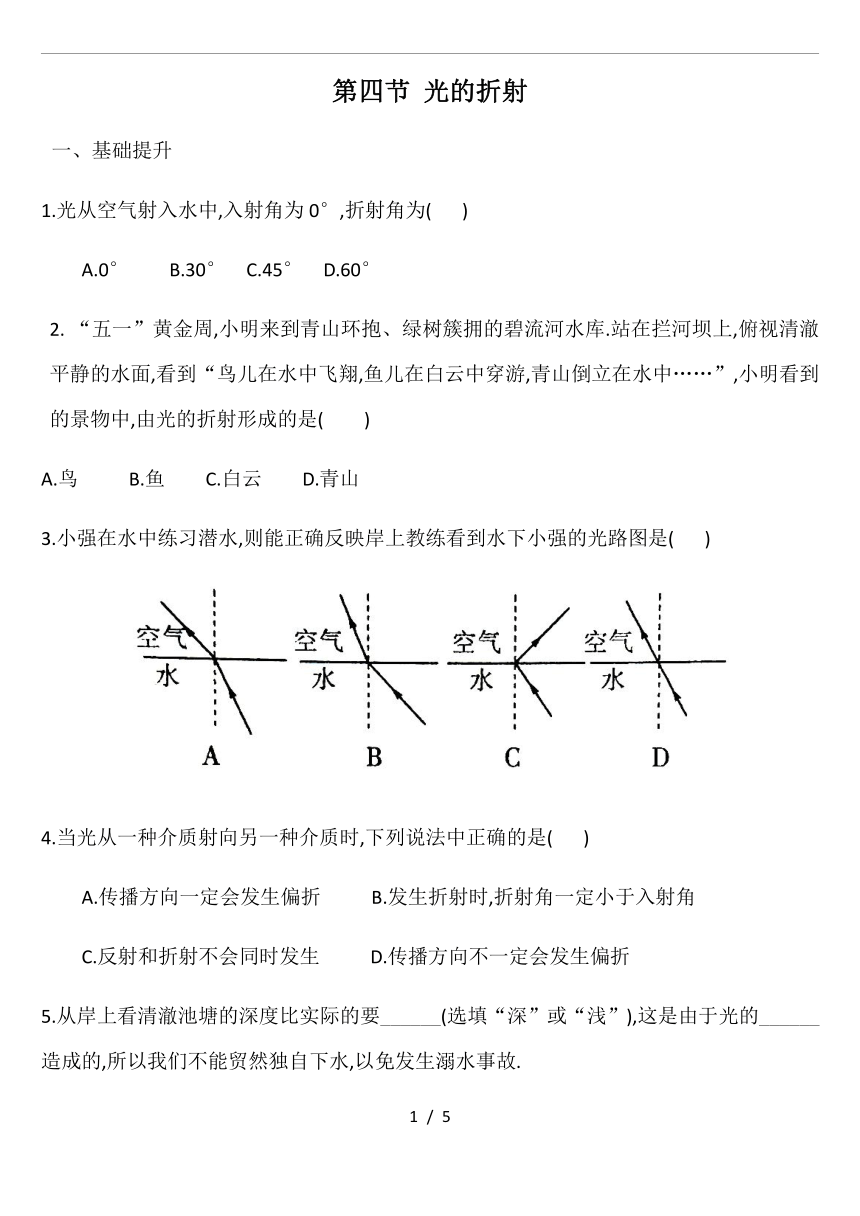

第四节 光的折射
一、基础提升
1.光从空气射入水中,入射角为0°,折射角为( )
A.0° B.30° C.45° D.60°
“五一”黄金周,小明来到青山环抱、绿树簇拥的碧流河水库.站在拦河坝上,俯视清澈平静的水面,看到“鸟儿在水中飞翔,鱼儿在白云中穿游,青山倒立在水中……”,小明看到的景物中,由光的折射形成的是( )
A.鸟 B.鱼 C.白云 D.青山
3.小强在水中练习潜水,则能正确反映岸上教练看到水下小强的光路图是( )

4.当光从一种介质射向另一种介质时,下列说法中正确的是( )
A.传播方向一定会发生偏折 B.发生折射时,折射角一定小于入射角
C.反射和折射不会同时发生 D.传播方向不一定会发生偏折
5.从岸上看清澈池塘的深度比实际的要______(选填“深”或“浅”),这是由于光的______造成的,所以我们不能贸然独自下水,以免发生溺水事故.

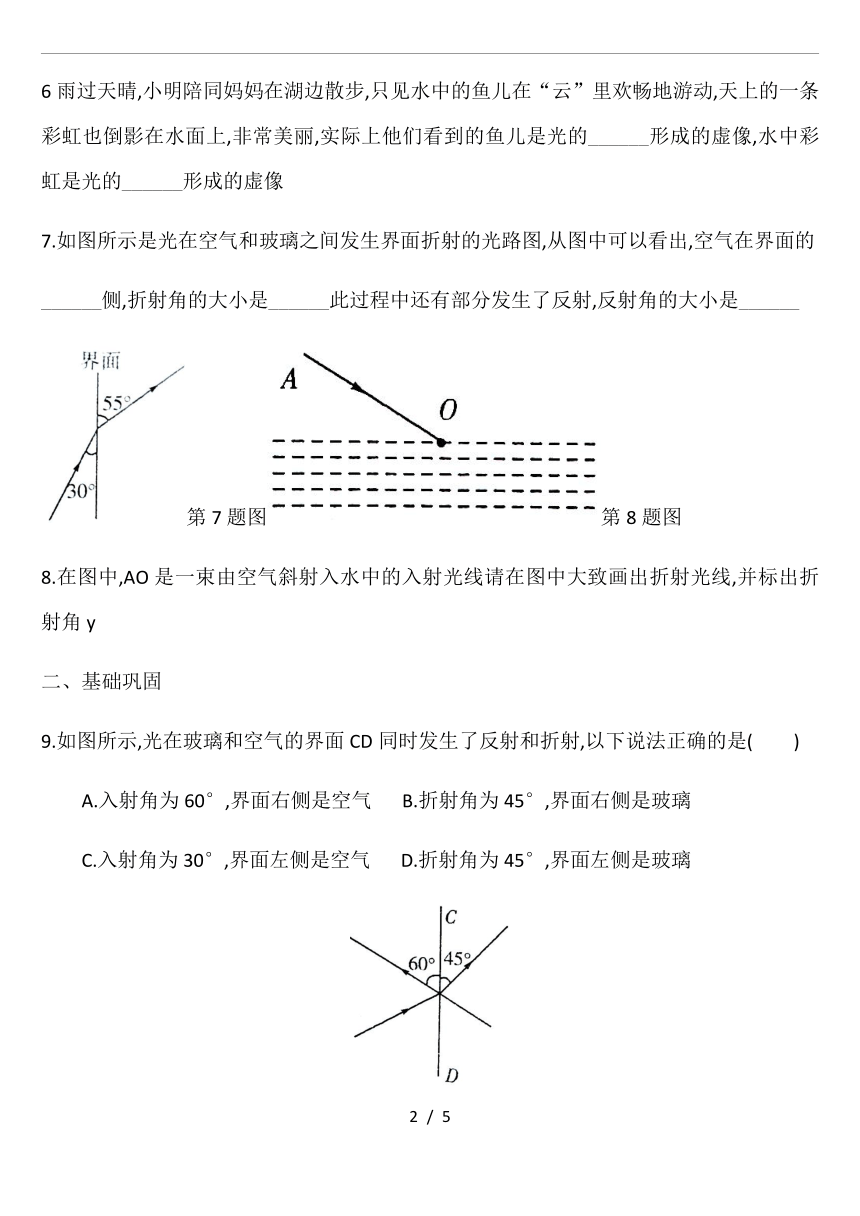

6雨过天晴,小明陪同妈妈在湖边散步,只见水中的鱼儿在“云”里欢畅地游动,天上的一条彩虹也倒影在水面上,非常美丽,实际上他们看到的鱼儿是光的______形成的虚像,水中彩虹是光的______形成的虚像
7.如图所示是光在空气和玻璃之间发生界面折射的光路图,从图中可以看出,空气在界面的
______侧,折射角的大小是______此过程中还有部分发生了反射,反射角的大小是______
第7题图第8题图
8.在图中,AO是一束由空气斜射入水中的入射光线请在图中大致画出折射光线,并标出折射角y
二、基础巩固
9.如图所示,光在玻璃和空气的界面CD同时发生了反射和折射,以下说法正确的是( )
A.入射角为60°,界面右侧是空气 B.折射角为45°,界面右侧是玻璃
C.入射角为30°,界面左侧是空气 D.折射角为45°,界面左侧是玻璃

10.如图是一根直树枝斜插在湖水中的一张照片,下列分析正确的是( )

A.OB是树枝经光的反射形成的像 B.OB是树枝经光的折射形成的像
C.OC是树枝在水中的部分 D.OC是树枝经光的反射形成的像
11.如图所示,女孩用一种可以隐身的斗篷遮住身体的下部,人站在女孩的前面,却看到了斗篷后面的景物,而被斗篷遮住的身体部分“消失”了,下面能正确解释这种现象的光路图是（ ）

12.如图所示,一束激光沿激光笔沿______射到空气水槽底部O点形成一个光斑.向水槽中注入适量水后,水槽底部光斑移动到O点的______(选填“左”或“右”)侧.继续沿水槽壁缓慢注水,在此过程中,折射角______(选填“增大”“不变”或“减小”)

13..如图所示,一束光射向一块玻璃砖,并穿过玻璃砖,画出这束光进入玻璃和离开玻璃后的光线(注意标出法线）

14.如图,一束光线AO沿垂直于水中的平面镜MN的方向由空气入射到水面上的O点,请画出光线AO射入水中的折射光线的大致方向及经平面镜反射后的反射光线


拓展延伸
15.平静水面上的小鸟和水中的小鱼,某时刻的实际位置如图所示,水面一侧C点的人眼恰好看到它们在水中的像重合,以小鸟眼睛A点代表小鸟,以小鱼眼睛B点代表小鱼,请画出小鸟在水中像的位置以及人眼看到小鱼的光路图.(保留作图痕迹）

16一束激光从某种玻璃中射向空气(如图甲所示),保持入射点不动,改变入射角(每次增加0.2°),当入射角增大到41.8°时,折射光线消失(如图乙所示),只存在入射光线与反射光线,这种现象叫做光的全反射,发生这种现象时的入射角叫做这种物质的临界角.当入射角大于临界角时,只发生反射,不发生折射
上述玻璃的临界角是______
当光从空气射向玻璃______(选填“会”或“不会”)发生光的全反射现象
（3）一个三棱镜由上述玻璃构成,让一束光垂直于玻璃三棱镜的一个面射入(如图丙所示),请在图中完成这束入射光的光路图



/
