八年级上第五章 透镜及其应用
第1节 透镜
1

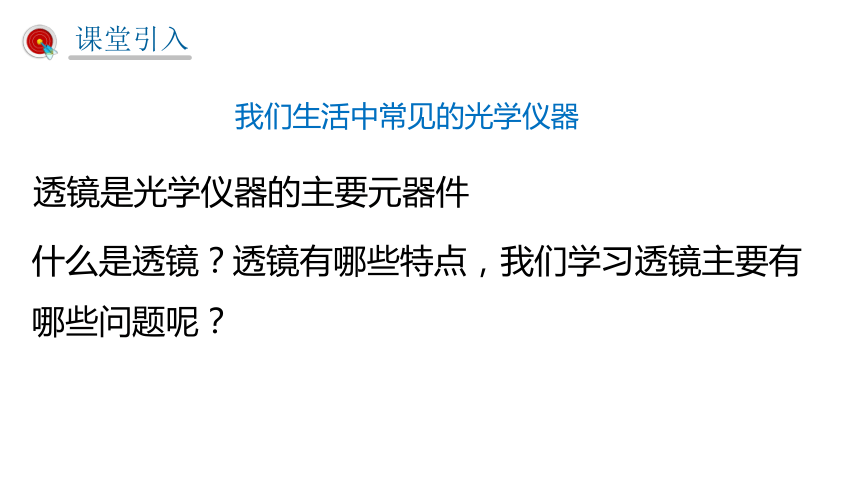

我们生活中常见的光学仪器
透镜是光学仪器的主要元器件
什么是透镜？透镜有哪些特点，我们学习透镜主要有哪些问题呢？
1

课堂引入
2

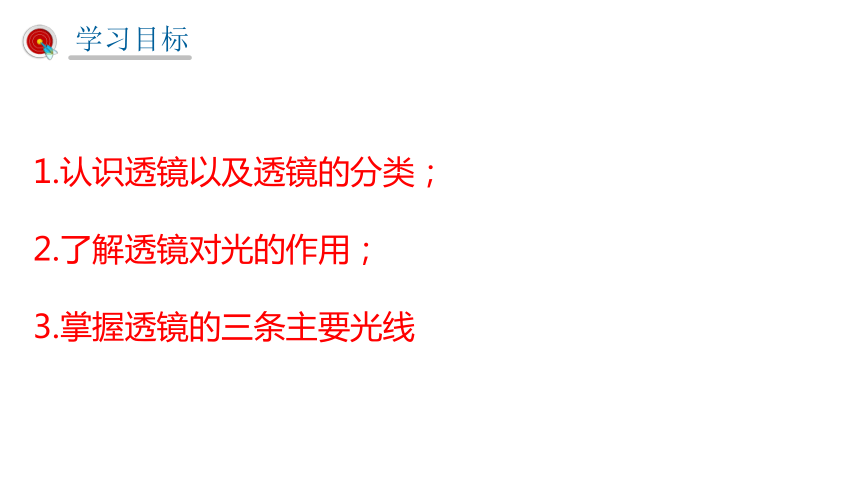

1.认识透镜以及透镜的分类；
2.了解透镜对光的作用；
3.掌握透镜的三条主要光线
1

学习目标
透镜的种类有哪些？

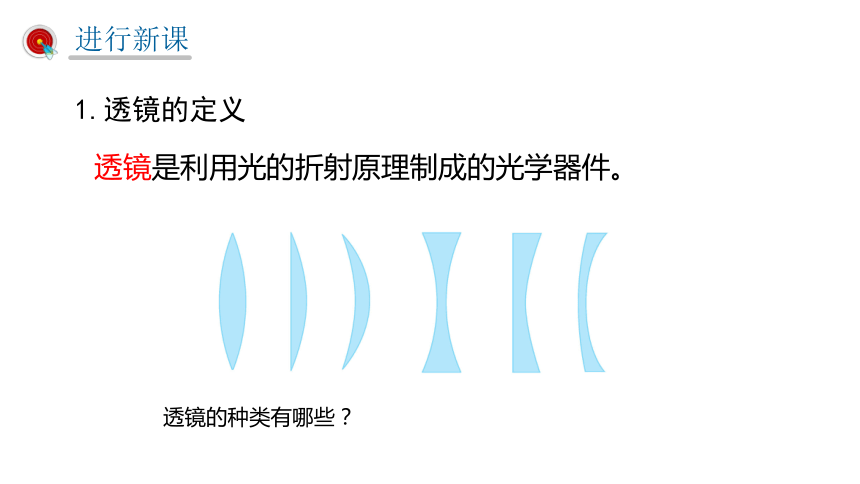

1.透镜的定义
透镜是利用光的折射原理制成的光学器件。
1

进行新课

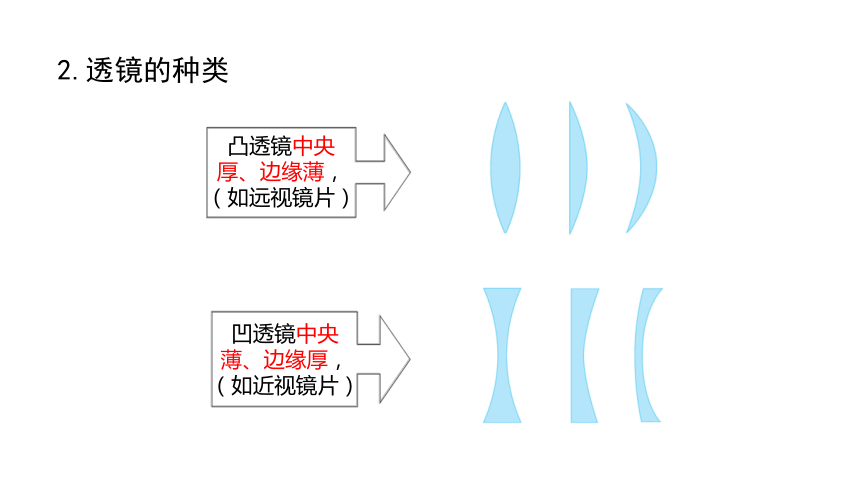

2.透镜的种类
凸透镜中央
厚、边缘薄，
（如远视镜片）
凹透镜中央
薄、边缘厚，
（如近视镜片）
3

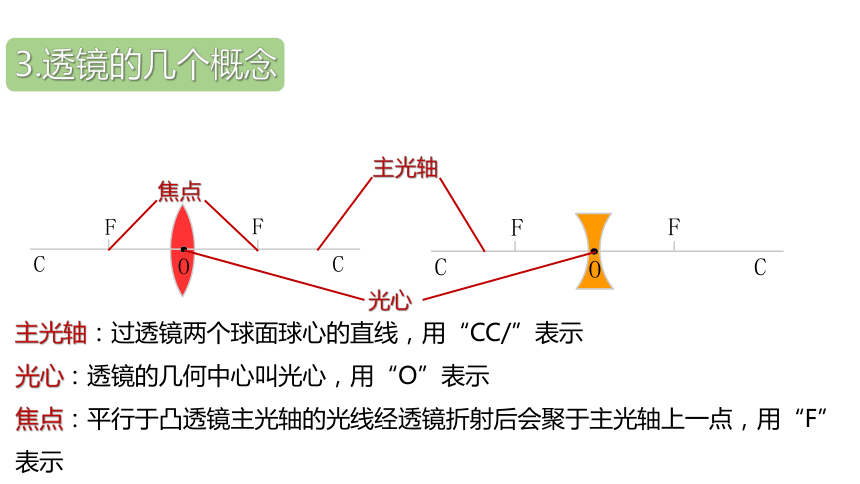

3.透镜的几个概念
主光轴：过透镜两个球面球心的直线，用“CC/”表示
光心：透镜的几何中心叫光心，用“O”表示
焦点：平行于凸透镜主光轴的光线经透镜折射后会聚于主光轴上一点，用“F”表示
主光轴
光心
焦点
3

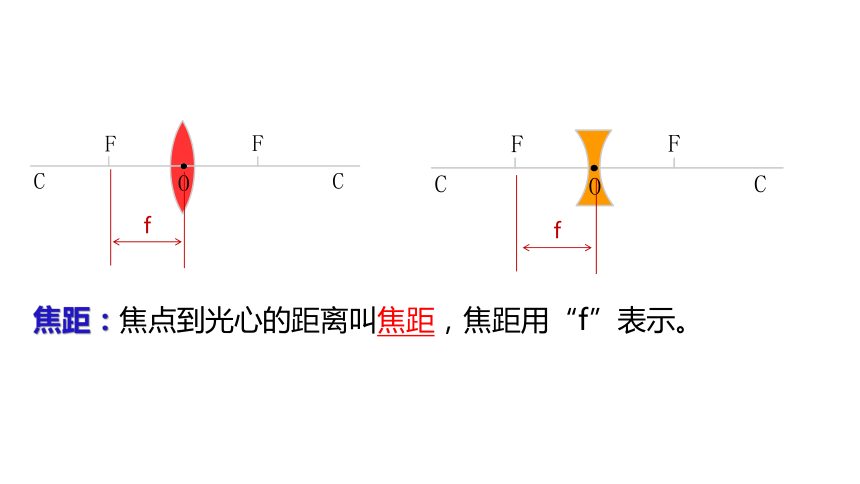

焦距：焦点到光心的距离叫焦距，焦距用“f”表示。
f
f

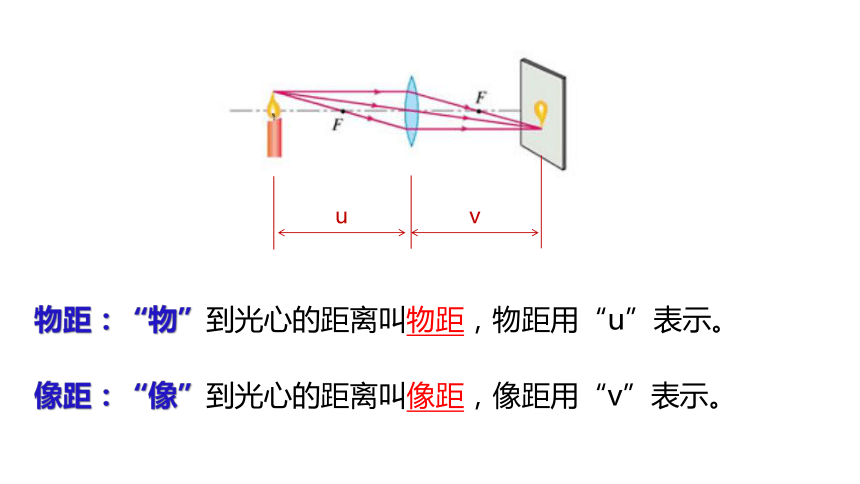

物距：“物”到光心的距离叫物距，物距用“u”表示。
像距：“像”到光心的距离叫像距，像距用“v”表示。
u
v
1.过光心的光线：过光心的光线，经透镜折射后传播方向不改变
2.平行于主光轴的光线:平行于主光轴的光线，经凸透镜折射后经过另一侧焦点；经凹透镜折射后向外发散，但其反向延长线过同侧焦点。
3.凸透镜焦点发出的光线
经凸透镜折射后折射光线平行于主光轴
射向凹透镜异测焦点的光线经凹透镜折射后折射光线平行于主光轴
1.凸透镜有会聚光线作用，所以凸透镜也叫会聚透镜
一束平行太阳光，照射到凸透镜上，折射后会聚一点，如图甲
甲
根据凸透镜三条主要光线，会聚的此点即为凸透镜焦点，如图乙
乙
2.凹透镜有发散光线作用，所以凹透镜也叫发散透镜
甲
乙



1．如图所示，是几种光学器材的示意图，其中能对光线起发散作用的是（ ）。
D
1

例题示范
3



2.在森林中旅游时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后，相当于 镜，对太阳光有 作用，容易引发火灾。
会聚
凸透
3．如图所示，为经过凸透镜折射后的两条光线，请在图中画出对应的入射光线。



4．画出图中入射光线经凸透镜后的折射光线。
5.(多选题)截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体（ ）。
A. 可以看做两块凹透镜 B. 可以看做一块凸透镜
C. 对图示光束具有发散作用 D. 对图示光束具有汇聚作用
AC
1

课堂小结
1.作图题。根据入射光线和折射光线，在下图的虚线框内画出适当类型的透镜。

1

当堂训练
2.按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线。
3.如图所示，F是凸透镜焦点，请画出光线a、b对应的折射光线和入射光线。
4. 如图所示，对光有发散作用的透镜是（　）。
5.下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。
6.画出图中从S点射出的两条入射光线经过透镜后的折射光线。
