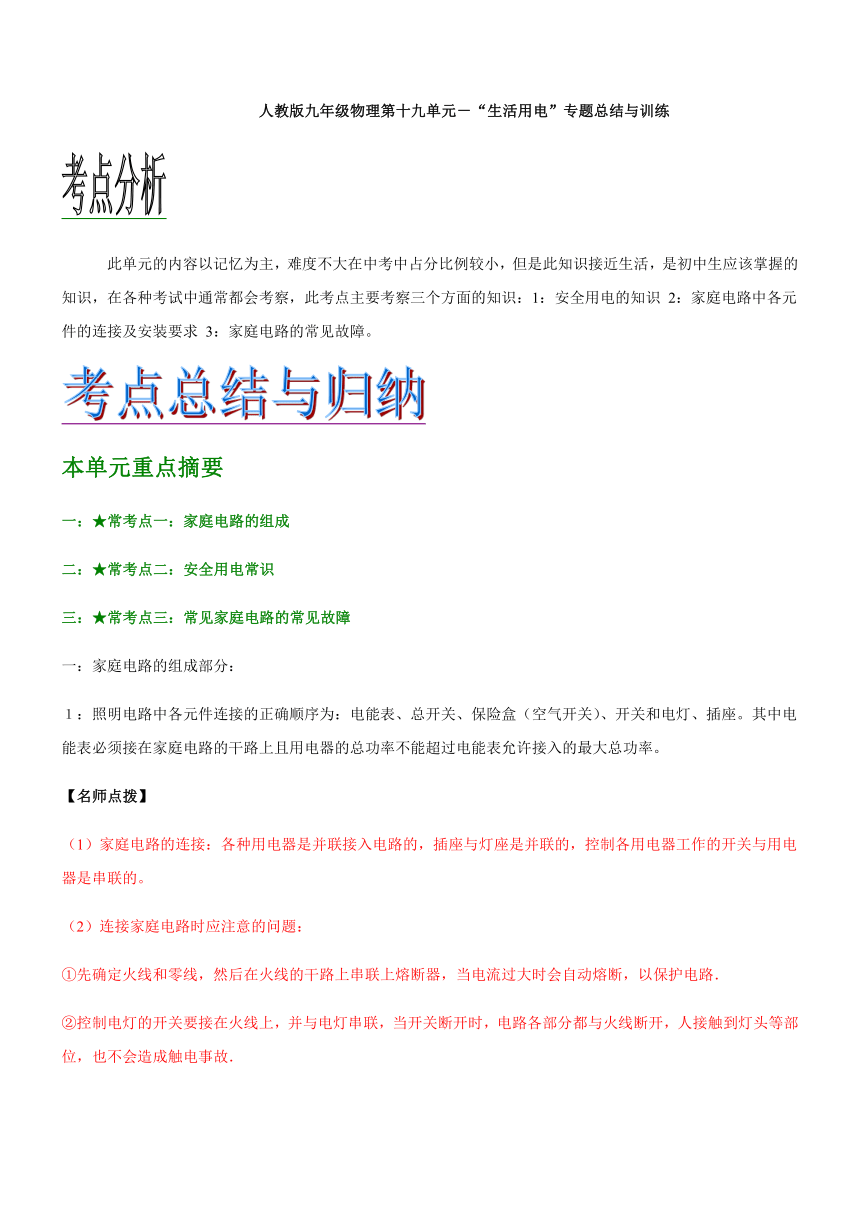

人教版九年级物理第十九单元－“生活用电”专题总结与训练

人教版九年级物理第十九单元－“生活用电”专题总结与训练

此单元的内容以记忆为主，难度不大在中考中占分比例较小，但是此知识接近生活，是初中生应该掌握的知识，在各种考试中通常都会考察，此考点主要考察三个方面的知识：1：安全用电的知识 2：家庭电路中各元件的连接及安装要求 3：家庭电路的常见故障。

本单元重点摘要
一：★常考点一：家庭电路的组成
二：★常考点二：安全用电常识
三：★常考点三：常见家庭电路的常见故障
一：家庭电路的组成部分：
１：照明电路中各元件连接的正确顺序为：电能表、总开关、保险盒（空气开关）、开关和电灯、插座。其中电能表必须接在家庭电路的干路上且用电器的总功率不能超过电能表允许接入的最大总功率。
【名师点拨】
（1）家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
（2）连接家庭电路时应注意的问题：
①先确定火线和零线，然后在火线的干路上串联上熔断器，当电流过大时会自动熔断，以保护电路．
②控制电灯的开关要接在火线上，并与电灯串联，当开关断开时，电路各部分都与火线断开，人接触到灯头等部位，也不会造成触电事故．

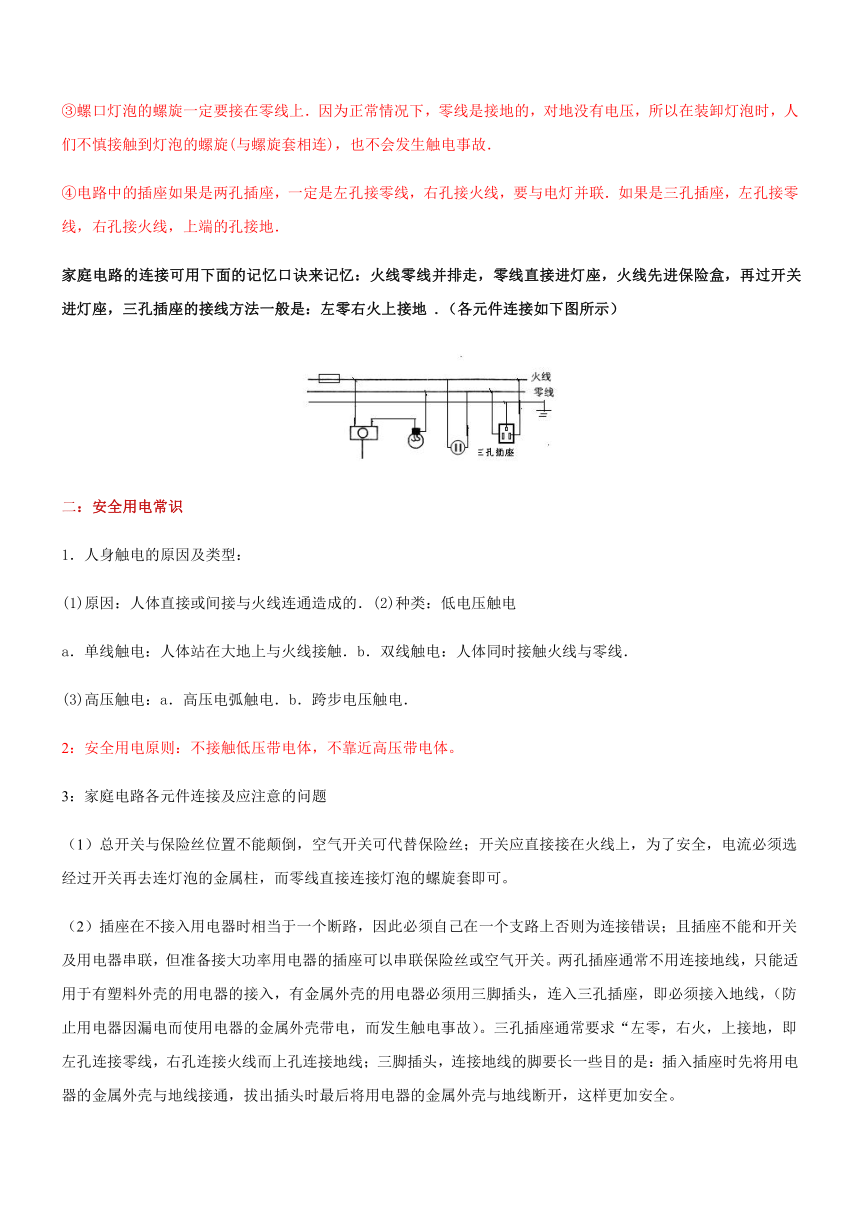

③螺口灯泡的螺旋一定要接在零线上．因为正常情况下，零线是接地的，对地没有电压，所以在装卸灯泡时，人们不慎接触到灯泡的螺旋(与螺旋套相连)，也不会发生触电事故．
④电路中的插座如果是两孔插座，一定是左孔接零线，右孔接火线，要与电灯并联．如果是三孔插座，左孔接零线，右孔接火线，上端的孔接地．
家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走，零线直接进灯座，火线先进保险盒，再过开关进灯座，三孔插座的接线方法一般是：左零右火上接地 .（各元件连接如下图所示）

二：安全用电常识
1．人身触电的原因及类型：
(1)原因：人体直接或间接与火线连通造成的．(2)种类：低电压触电
a．单线触电：人体站在大地上与火线接触．b．双线触电：人体同时接触火线与零线．
(3)高压触电：a．高压电弧触电．b．跨步电压触电．
2：安全用电原则：不接触低压带电体，不靠近高压带电体。
3：家庭电路各元件连接及应注意的问题
（1）总开关与保险丝位置不能颠倒，空气开关可代替保险丝；开关应直接接在火线上，为了安全，电流必须选经过开关再去连灯泡的金属柱，而零线直接连接灯泡的螺旋套即可。
（2）插座在不接入用电器时相当于一个断路，因此必须自己在一个支路上否则为连接错误；且插座不能和开关及用电器串联，但准备接大功率用电器的插座可以串联保险丝或空气开关。两孔插座通常不用连接地线，只能适用于有塑料外壳的用电器的接入，有金属外壳的用电器必须用三脚插头，连入三孔插座，即必须接入地线，（防止用电器因漏电而使用电器的金属外壳带电，而发生触电事故）。三孔插座通常要求“左零，右火，上接地，即左孔连接零线，右孔连接火线而上孔连接地线；三脚插头，连接地线的脚要长一些目的是：插入插座时先将用电器的金属外壳与地线接通，拔出插头时最后将用电器的金属外壳与地线断开，这样更加安全。

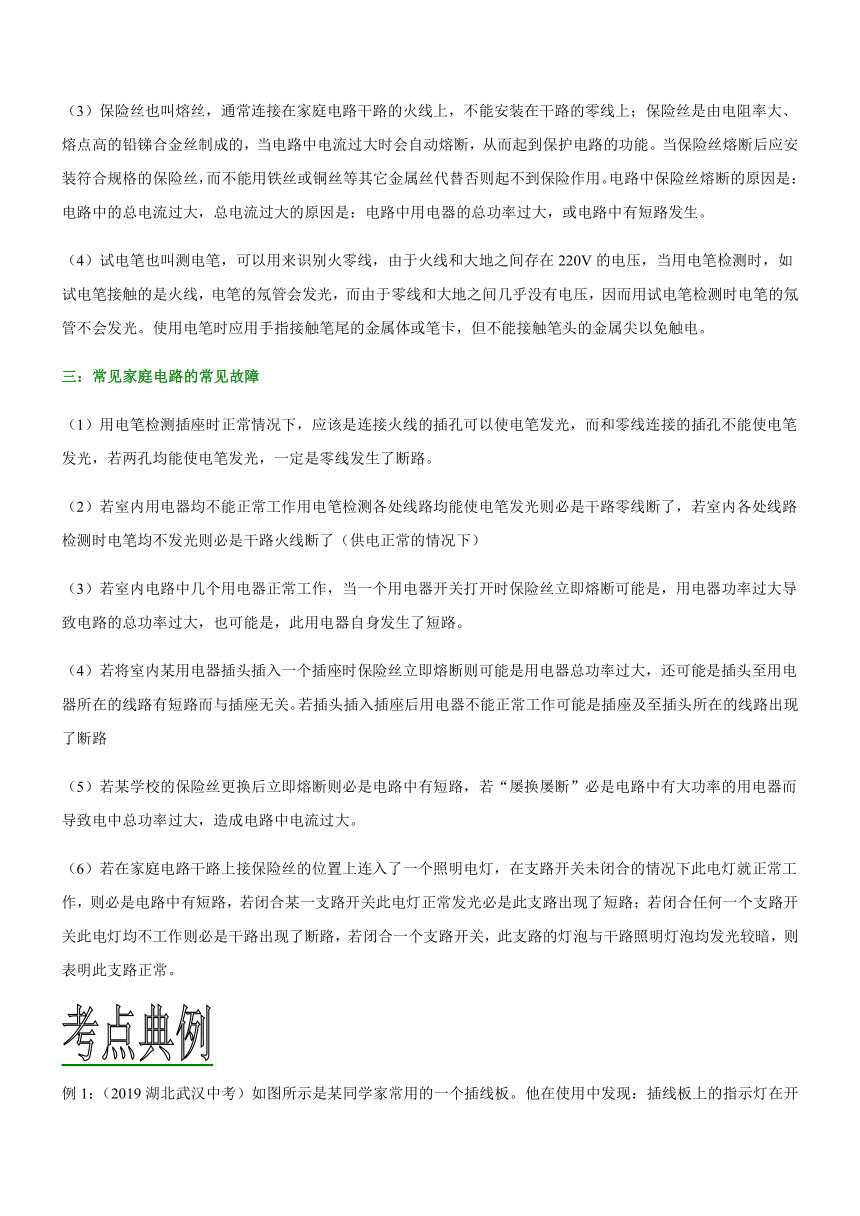

（3）保险丝也叫熔丝，通常连接在家庭电路干路的火线上，不能安装在干路的零线上；保险丝是由电阻率大、熔点高的铅锑合金丝制成的，当电路中电流过大时会自动熔断，从而起到保护电路的功能。当保险丝熔断后应安装符合规格的保险丝，而不能用铁丝或铜丝等其它金属丝代替否则起不到保险作用。电路中保险丝熔断的原因是：电路中的总电流过大，总电流过大的原因是：电路中用电器的总功率过大，或电路中有短路发生。
（4）试电笔也叫测电笔，可以用来识别火零线，由于火线和大地之间存在220V的电压，当用电笔检测时，如试电笔接触的是火线，电笔的氖管会发光，而由于零线和大地之间几乎没有电压，因而用试电笔检测时电笔的氖管不会发光。使用电笔时应用手指接触笔尾的金属体或笔卡，但不能接触笔头的金属尖以免触电。
三：常见家庭电路的常见故障
（1）用电笔检测插座时正常情况下，应该是连接火线的插孔可以使电笔发光，而和零线连接的插孔不能使电笔发光，若两孔均能使电笔发光，一定是零线发生了断路。
（2）若室内用电器均不能正常工作用电笔检测各处线路均能使电笔发光则必是干路零线断了，若室内各处线路检测时电笔均不发光则必是干路火线断了（供电正常的情况下）
（3）若室内电路中几个用电器正常工作，当一个用电器开关打开时保险丝立即熔断可能是，用电器功率过大导致电路的总功率过大，也可能是，此用电器自身发生了短路。
（4）若将室内某用电器插头插入一个插座时保险丝立即熔断则可能是用电器总功率过大，还可能是插头至用电器所在的线路有短路而与插座无关。若插头插入插座后用电器不能正常工作可能是插座及至插头所在的线路出现了断路
（5）若某学校的保险丝更换后立即熔断则必是电路中有短路，若“屡换屡断”必是电路中有大功率的用电器而导致电中总功率过大，造成电路中电流过大。
（6）若在家庭电路干路上接保险丝的位置上连入了一个照明电灯，在支路开关未闭合的情况下此电灯就正常工作，则必是电路中有短路，若闭合某一支路开关此电灯正常发光必是此支路出现了短路；若闭合任何一个支路开关此电灯均不工作则必是干路出现了断路，若闭合一个支路开关，此支路的灯泡与干路照明灯泡均发光较暗，则表明此支路正常。

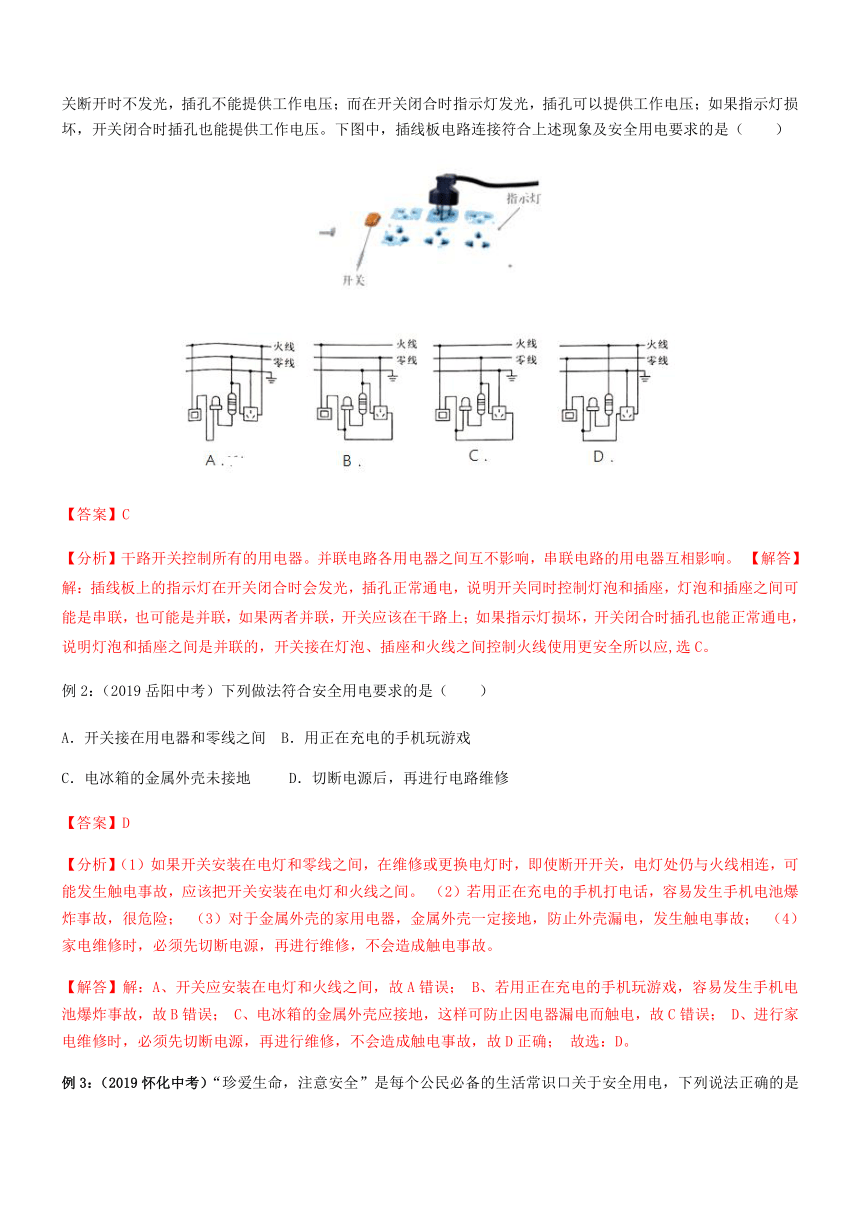

例1：（2019湖北武汉中考）如图所示是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是（　　）


【答案】C
【分析】干路开关控制所有的用电器。并联电路各用电器之间互不影响，串联电路的用电器互相影响。 【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全所以应,选C。
例2：（2019岳阳中考）下列做法符合安全用电要求的是（　　）
A．开关接在用电器和零线之间 B．用正在充电的手机玩游戏
C．电冰箱的金属外壳未接地 D．切断电源后，再进行电路维修
【答案】D
【分析】（1）如果开关安装在电灯和零线之间，在维修或更换电灯时，即使断开开关，电灯处仍与火线相连，可能发生触电事故，应该把开关安装在电灯和火线之间。 （2）若用正在充电的手机打电话，容易发生手机电池爆炸事故，很危险； （3）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故； （4）家电维修时，必须先切断电源，再进行维修，不会造成触电事故。
【解答】解：A、开关应安装在电灯和火线之间，故A错误； B、若用正在充电的手机玩游戏，容易发生手机电池爆炸事故，故B错误； C、电冰箱的金属外壳应接地，这样可防止因电器漏电而触电，故C错误； D、进行家电维修时，必须先切断电源，再进行维修，不会造成触电事故，故D正确； 故选：D。
例3：（2019怀化中考）“珍爱生命，注意安全”是每个公民必备的生活常识口关于安全用电，下列说法正确的是（ ）
A.发生电火灾时应立即用水将火扑灭
B.不接触低压带电体，不靠近高压带电体
C.在野外遇到雷雨天气应就近到大树底下躲雨
D.使用试电笔时，手可以接触笔尖金属体
【答案】B
【解答】解：A、因电发生火灾时，由于水是电的良导体，如果用水来灭火，很容易造成救火人员的间接触电。故A不符合安全用电原则；
B、安全用电的原则是：不接触低压带电体，不靠近高压带电体。故B符合安全用电的原则；
C、在大树下避雨，因为大树和人体都是电的良导体，雷电极易通过突起的大树传向人体，而造成雷电灾害。故C不符合安全用电原则；
D、使用测电笔辨别火线时，用手触及测电笔笔尾金属体，才能辨别出火线、零线，手不能接触笔尖金属体，否则会发生触电事故。故D不符合安全用电原则。故选：B。

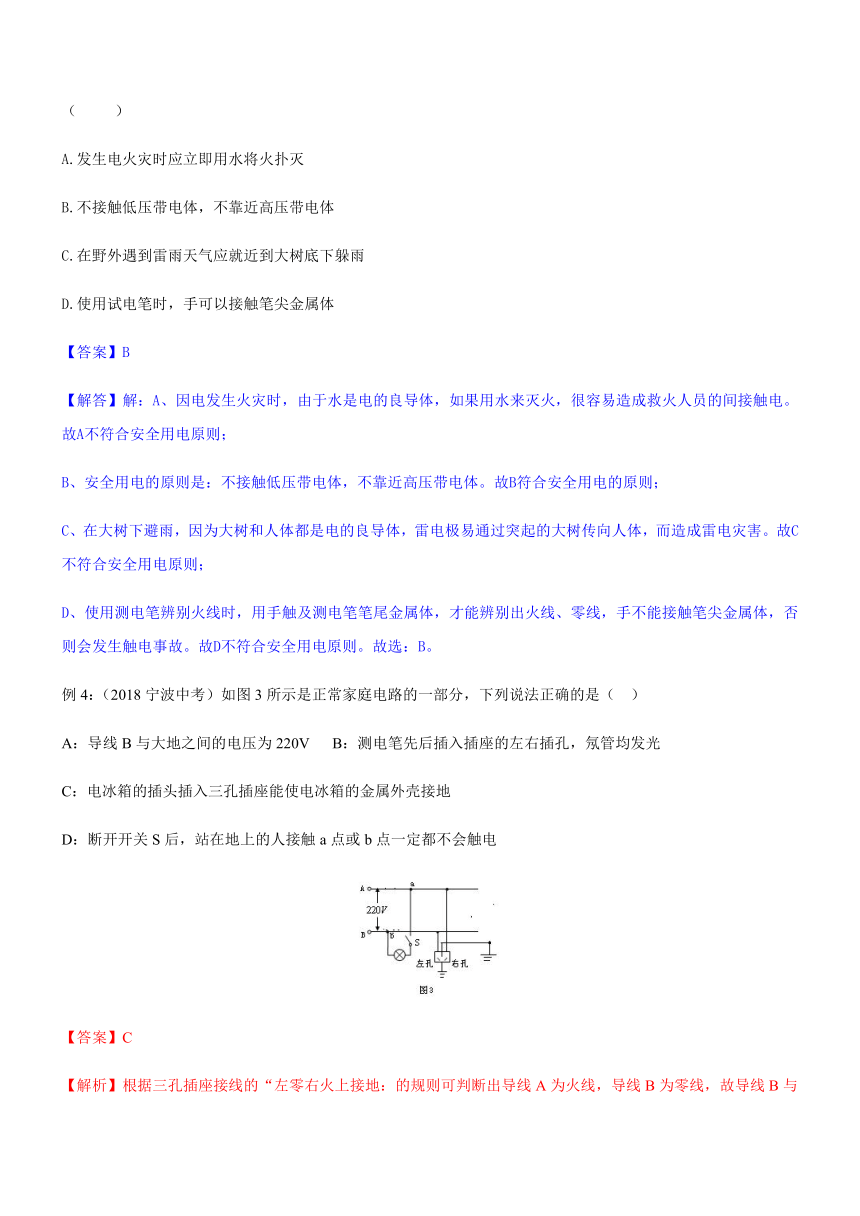

例4：（2018宁波中考）如图3所示是正常家庭电路的一部分，下列说法正确的是（ ）
A：导线B与大地之间的电压为220V B：测电笔先后插入插座的左右插孔，氖管均发光
C：电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D：断开开关S后，站在地上的人接触a点或b点一定都不会触电

【答案】C
【解析】根据三孔插座接线的“左零右火上接地：的规则可判断出导线A为火线，导线B为零线，故导线B与大地之间的电压为0V，所以A选项错误；测电笔与火线接触时氖管会发光，与零线接触时不发光，所以选项B错误；三孔插座的中间插孔通过插头将用电器的金属外壳与地线相连，主要是为了防止因漏电而发生触电事故，故选项C正确；断开开关S后，b点不与火线直接或间接相连，所以人接触b点不会导致触电，但接触a点很可能会发生触电事故，故选项D错误。
例5：（2018福建中考）家里一盏电灯突然熄灭，用试电笔分别测试电路中的a、b、c、d四点，只有测a点时氖管发光，若电路中只有一处故障则故障可能是（ ）
A：进户线断路 B：灯泡L断路 C：开关S接触不良 D：导线cd断路。

【答案】C
【解析】由题意可知，只有测a点时氖管才会发光，说明火线没有发生故障，而测b、c、d点时氖管都不发光，说明a点到b点间有断路，所以故障可能是开关S接触不良。
例6：（2017永州中考）下列说法正确的是（ ）
A：试电笔可以测量用电器在一段时间内消耗的电能 B：保险丝熔断时可用铜丝代替
C：日常生活中为了确保安全，应做到不接触低压带电体，不靠近高压带电体
D：用无线WiFi上网是利用声音传播信息的。
【答案】C
【解析】A选项中，试电笔可以识别家庭电路中的火、零线，不能测量用电器在一段时间内消耗的电能，所以A选项错误。
B选项中，保险丝是由电阻大、熔点低的铅锑合金制成的，熔断后不能用熔点较高的其它金属丝代替，所以B选项错误。
C选项中，为了确保安全，应做到不接触低压带电体，不靠近高压带电体所以C选项是正确的。
D选项中，用无线WiFi上网是利用电磁波传播信息，所以D选项错误。由以上分析可知，此题应选C。
例7:（2018江苏泰州中考）如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（　　）

A．一定是零线上的熔丝熔断了 B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
【答案】B。
【解析】（1）在插上洗衣机（开关未闭合）的插头前，电灯和电热器都在正常工作，在插上洗衣机（开关未闭合）的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A合理；
（2）断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不合理；
（3）只断开S1，开关S1的上接线柱与火线相连，测电笔的氖管发光，开关S1的下接线柱通过电热器与火线相连，测电笔的氖管发光，故C合理；
（4）只断开S2，开关S1的上接线柱与火线相连，测电笔的氖管发光，开关S1的下接线柱通过灯丝与火线相连，测电笔的氖管发光，故D合理。
例8：（2018?攀枝花）如图所示，测电笔正确的使用方法是　　（选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的　　倍（结果保留到整数）。

【答案】乙 900
【解答】解：使用测电笔时，拇指和中指不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源和大地之间形成通路，故乙是正确的测量方法；通过测电笔的电流为I笔===2×10﹣4A；因为P=UI，所以通过灯泡的电流为I灯==≈0.18A，所以灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的=900倍。
【名师点睛】此题考查了测电笔的用法及欧姆定律的应用，通过计算可以使我们加深对测电笔测量原理的理解。①正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线。氖管发光的是火线，氖管不发光的是零线；三孔插座的左孔接零线，右孔接火线，上孔接地线，根据测电笔的正确使用方法进行分析，即食指接触测电笔末端的金属部位，使电路形成通路；
②已知家庭电路电压及测电笔电阻和灯泡额定电压和额定功率，可以得到两者通过的电流，比较得到结果。
例9：【2014广东】请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．

【答案与解析】：(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．(2)安装安全用电原则，上孔接地线；左孔接零线；右孔接火线，如下图所示．

例10:（2019黑龙江绥化中考）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。

【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：



考点专练
1：（2019黑龙江哈尔滨中考）下列关于安全用电的描述，不符合用电原则，需要改正的是（ ）

2：（2018哈尔滨中考）小明将电水壶的插头连接到如图的三孔插座上，电水壶正常工作，同时电水壶的金属外壳与 连接，此时将台灯连接在图中两孔插座上，闭合开关后灯不亮，原因是 之后，小明成功地排除了故障。

3：“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是（　　）A．用湿毛巾擦拭正在发光的台灯 B．开关连接在零线和用电器之间
C．保险丝烧断后最好用铜丝替代 D．家用电器金属外壳一定要接地
４：李刚家的灯不亮了，他用测电笔检测时发现电笔的氖管发光保险丝和灯泡均完好，分析此故障原因可能是（　 ）A：停电了 B：进户线断了 C：火线与零线相碰了 D：零线断了
5：某室内电灯均正常发光，当把一台灯插头插入插座时室内电灯全部熄灭，保险丝熔断发生这一现象原因可能是（　 ）
A：台灯功率太大 B：台灯的插头短路 C：插座短路 D：台灯的灯丝断了
6：（全国物理知识竞赛）为检查照明电路的故障，电工经常采用的方法是：取下保险丝将额定电压为２２０伏的检验灯接在保险丝的两个接线柱上，如图所示在检查之前先断开所有开关然后闭合某一支路开关若（　 ）

A：检验灯能正常发光说明该支路短路 B：检验灯能正常发光说明该支路正常
C：检验灯发光不正常（暗红色）说明该支路工作正常
D：:检验灯发光不正常（暗红色）说明该支路断路。
7：某家庭电路中有“２２０V６０W”电灯及“800W”的电饭锅已正常工作，当再打开一个“１００W”的用电器时电路中５A的保险丝立即熔断故障可能是（　 ）
A：用电器总功率过大了 B：电路中有开路 C：此用电器所在线路有短路 D：某电路中有短路。
8：(2016河北中考模拟试题)如图所示是某居民楼中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左右插孔，氖管均能发光，若电路中仅有一处故障，则( )

A：电热壶所在电路的B、D两点间断路 B：插座的接地线断路
C：插座左、右插孔短路 D：电路的C、D两点间导线断路。　
9：【2014泰州】电可以造福人类，但使用不当也会带来危害．下列说法不符合安全用电要求的是( )
A．不允许用铁丝或铜丝代替熔丝
B．用电器的金属外壳应该接地
C．可以在不断开开关的情况下更换灯泡
D．使用测电笔时，手不能接触它的笔尖
10：(2017西宁中考)小明晚上做功课时，把台灯的插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮，为了找出故障的原因，小明把台灯插头插入其它的插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障的原因可能是( )
A：进户火线上的熔丝烧断 B：进户线零线断了
C：书桌边的插座与零线断开 D：书桌边的插座与火线断开。
11：【2019江苏徐州中考】下列家庭用电的做法正确的是（　　）

A．导线直接接入插座B．手拿测电笔金属杆 C．湿手拔插头 D．用电器外壳接地
12：（2018陕西中考）关于家庭电路和安全用电的说法正确的是（ ）
A：检查和维修电路时，必须首先切断电源 B：使用测电笔时，手不能接触笔上任何金属体
C：只有大功率用电器才需要使用三孔插座 D：家庭电路中，电能表是用来测量电功率的仪表
13：关于家庭安全用电，下列说法不正确的是（ ）
A ．使用试电笔时，手不要接触金属笔尾 B ．一旦发生触电事故，应先切断电源再进行抢救
C ．电脑、电视机等用电器长时间待机，应切断电源
D ．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
14：（2015内蒙中考）如图5所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）

A．插座发生短路了 B．进户的火线断了 C．进户的零线断了 D．某盏电灯的灯丝断了
15：【2014威海】家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是( )
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
16: （2018镇江中考）请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。

17：（2019兰州中考）关于家庭电路和安全用电，下列说法中正确的是
A.空气开关跳闸，一定是电路发生了短路
B.控制电灯的开关应该接在火线与电灯之间
C.使用测电笔时，必须用手直接接触金属笔尖
D.一般对人体而言，只要电压不高于220V就是安全的
18：（2011甘肃中考）关于安全用电，下列说法不正确的是( )
A．三孔插座比两孔插座多的那个孔是用来跟地线连接的
B．家庭电路中发生触电事故，通常是人体直接或间接跟火线接触造成的
C．一旦发生触电事故应首先断开开关，切断电源 D．家庭电路中空气开关跳闸一定是发生了短路
19：（2019山东烟台中考）利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（ ）

（1） （2） （3） （4）
A.只有（1）（2） B.只有（2）（3） C.只有（3）（4） D.只有（1）（4）
:20：（2016河南中考）图5是某个同学设计的家庭电路，电灯开关已断开，下列说法中正确的是（ ）

A：灯泡和两孔插座是串联 B：试电笔接触M点，氖管不发光
C：开关和三孔插座的连接都是错误的 D：试电笔插入两孔插座的左孔，氖管发光。
专练答案
1：【答案】D
2：【答案】（1）地线 （2）台灯所在的支路断路
【解析】电水壶正常工作，将台灯连接在两孔插座上后，台灯与电水壶并联，闭合开关，台灯不亮，说明台灯所在的支路上有断路。
3：【解答】解：A、用湿布擦拭正在发光的台灯，湿布导电容易使人触电，故A错误；
B、控制电路的开关应该接在火线和用电器之间，防止开关断开时，用电器仍然和火线连接造成触电事故，故B错误；
C、保险丝采用电阻率大熔点低的铅锑合金制成，在电流过大时能自动切断电源；铜丝的熔点高，在电流过大时不能自动切断电源，不能起到保险的作用，故禁止用铜丝等导线代替，故C错误；D、金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故D正确。故选：D。
4：【答案】D
【解析】
测电笔能亮，说明火线上有电，而灯泡不亮，说明是零线断路；所以D选项是正确的。
5：【答案】B
【解析】
因为所有家里电器都是并联的，那么某一处断路是不会影响到整个家庭电路的，所以不可能是灯丝断了，而台灯的功率通常只有10W左右，所以A选项是错误的；而如果插座处有短路，则电路中熔丝早已熔断而不可能插入插头才熔断，所以B选项正确。
6：【答案】A、C
【解析】
“检验灯”若正常发光，说明得到了220V的电压，电路中有短路情况；若发光暗红，检验灯得到了不足220V的电压，说明支路是通路；若不发光，说明该支路断路了，所以A、C选项是正确的。
7：【答案】C
【解析】
根据P=UI=220V×5A=1100W，即5A的保险丝可以接入1100W的用电器，此时电路中P总=60W+800W+100W=960W，所以A选项错误，B选项中电路中有开路保险丝不可能熔断；若电路有短路，则电路中保险丝早已熔断，当打开100W的用电器时，保险丝才熔断，一定是用电器所在的线路有短路，所以C选项正确。
8：【答案】D
【解析】
家庭电路中，用电器都是并联的，电路发生故障前后，灯泡都正常发光，说明灯泡所在支路以及灯泡左侧的火线和零线完好，电热水壶不能工作，说明电热壶所在支路或电热壶接点前到灯泡接点的干路部分断路，即AB或CD间断路，这时把测电笔分别插入插座的左、右插孔，说明两孔都与火线接通，所以断路的是C、D间的零线部分。
由以上分析可知，此题应选D。
9：【答案】C
【解析】：当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝或铜丝代替保险丝后，就起不到保护作用了，故A正确；用电器的金属外壳与地线相连，防止金属外壳漏电，避免发生触电事故，故B正确；当灯泡出现故障，需要进行更换时，要先断开开关，以免电路中有电流，发生触电事故，故C错误；使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故D正确，故选C.
10：【答案】C
【解析】
测电笔能发光，则说明其形成了回路，电流从插座的火线流入通过测电笔导入大地，而插入其它插座台灯发光，说明进户线回路正常，则只有C选项符合题意，当零线断开，台灯无法形成回路，综合上述，此题正确答案应为C。
11：【【答案】D
【解答】解：A、导线直接接入插座，导线裸露在外面，容易触电，不符合安全用电原则，故A错误；
B、手握测电笔金属杆判断插座中是否有电会造成触电，不符合安全用电原则，故B错误；
C、直接用湿手去拔插头，因生活用水是导体，易引发触电，不符合安全用电原则，故C错误；
D、有金属外壳的用电器接地线是为了防止触电事故的发生，符合安全用电原则，故D正确。故选：D。
12：【答案】A
【解析】检修电路时，必须先切断电源以防发生触电事故，所以A选项正确；使用测电笔时，手必须接触笔尾的金属体，不能接触笔尖金属体，所以B选项错误；有金属外壳的用电器要使用三孔插座，所以C选项错误，电能表是测量用电器消耗电能多少的仪表，所以D选项错误。
综合上述分析可知，此题应选A。
13：【答案】A
【解析】
A选项中，使用试电笔时，手一定要与试电笔尾端金属相接触，否则不能达到测电的目的，故A选项错误。
B选项中，一旦发生触电事故，应先切断电源，再进行抢救，所以B选项正确。
C选项中，电脑、电视机等用电器长时间待机，应切断电源，故C选项正确。
D选项中，同时使用大功率用电器前，必须先考虑电能表，保险丝等的承受能力，故D选项正确。
由以上分析可知，此题应选A。
14：【答案】C
【解析】
A选项中，插座处发生短路，会使保险丝熔断，故A选项错误。
B选项中，进户线的火线断了，试电笔的氖管不会发光，故B选项错误。
C选项中，试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线断路了，故C选项正确。
D选项中，因各灯并联，互不影响，某个电灯的灯丝断了，其它灯仍还亮，故D选项错误。
由以上分析可知，此题应选C。
15：【答案】C
【解析】：若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故A错误；若是用电器的插头与插座断路，则用电器不工作，不会影响室内其他用电器，故B错误；若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，故C正确；手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，故D错误，故选C.
16：【答案】解：
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示：


【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
17: 【答案】B
【解答】解：A、家庭电路中总功率过大或发生短路时，空气开关会跳闸，故A错误；
B、由安全用电原则可知，控制电灯的开关应接在火线和照明灯之间，故B正确；
C、使用测电笔时，必须用手接触笔尾的金属体，不能与笔尖金属体接触，故C错误；
D、不高于36V的电压对人体是安全的，故D错误。故选：B。
18：【答案】D
【解析】A选项中，三孔插座的第三个孔与地线相连接，故A选项的说法是正确的。
B选项中，触电事故是流过人体的电流超过人体承受的值，火线与大地间是220V电压，火线、零线间也是220V的电压，零线与大地间几乎没有电压，当人身体两点间电压为220V时，会发生触电事故，故B选项的说法是正确的。
C选项中，发生触电事故不能用手拉，断开电源是首先要做的事，故C选项的说法是正确的。
D选项中，空气开关跳闸是因为电流过大，有两种可能，总功率过大和短路，故D选项的说法不正确。
由以上分析可知，此题应选D。
19：【答案】D
20：【答案】C
【解析】A选项中，灯泡和两孔插座是并联的，故A选项是错误的。
B选项中，开关断开时，灯泡相当于一根导线，M点通过灯泡连接到火线，故试电笔接触M点，氖管发光，故B选项是错误的。
C选项中，开关应接在火线上，故开关的连接是错误的，三孔插座最上面的孔应该连接地线，最左边的孔应该连接零线，故三孔插座连接也是错误的，故C选项正确。
D选项中，插座的接线要求是“左零，右火”即两孔插座的右孔是火线端，则试电笔插入两孔插座的右孔，氖管才发光，故D选项错误。由以上分析可知，此题应选C。
