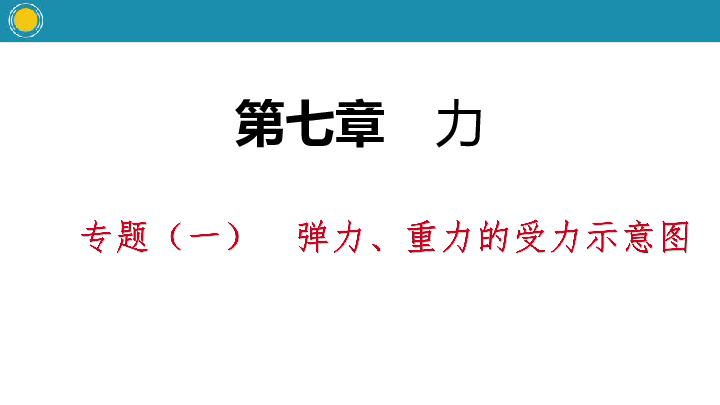

专题（一） 弹力、重力的受力示意图
第七章　力
专题训练(一)弹力、重力的受力示意图
?类型一 弹力的示意图

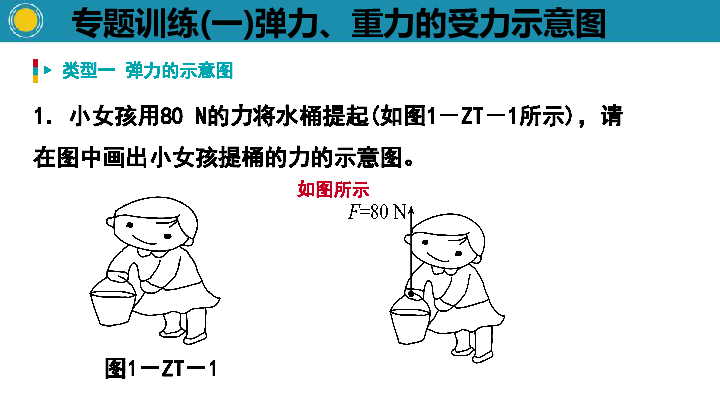

1．小女孩用80 N的力将水桶提起(如图1－ZT－1所示)，请在图中画出小女孩提桶的力的示意图。
图1－ZT－1
如图所示
2．用作用在A点、斜向右上方且与水平方向成30°角、大小为1000 N的力拉一个小车，请在图1－ZT－2中作出这个拉力的示意图。
专题训练(一)弹力、重力的受力示意图
图1－ZT－2
如图所示
3．在图1－ZT－3中画出静止在地面上的木块所受支持力的示意图。
专题训练(一)弹力、重力的受力示意图
图1－ZT－3
如图所示
4．画出图1－ZT－4中小球与被压缩的弹簧接触时受到的弹力。
专题训练(一)弹力、重力的受力示意图
图1－ZT－4
如图所示
5．请在图1－ZT－5中画出静止在水平桌面上重5 N的木块所受重力的示意图。
专题训练(一)弹力、重力的受力示意图

?类型二 重力的示意图(静态物体)


图1－ZT－5
如图所示
6．重为20 N的木箱静止在斜面上，请在图1－ZT－6中作出木箱受到重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－6
如图所示
7．如图1－ZT－7所示，小球处于静止状态，画出小球所受重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－7
如图所示
8．如图1－ZT－8所示，用细线拉一个氢气球使其在空中处于静止状态，请画出气球受到重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－8
如图所示
9．在图1－ZT－9中画出静止的小球A所受重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－9
如图所示
10．如图1－ZT－10所示，一根均匀木棒斜靠在墙上，请在图中画出木棒受到的重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－10
如图所示
11．如图1－ZT－11所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图。
专题训练(一)弹力、重力的受力示意图

?类型三 重力的示意图(动态物体)


图1－ZT－11
如图所示
12．如图1－ZT－12所示，用手把一个小球竖直向上抛出，不计空气阻力，请画出小球向上运动过程中的受力示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－12
如图所示
13．在图1－ZT－13中，画出以初速度v沿斜面减速上滑的物体所受重力G的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－13
图略
14．如图1－ZT－14所示，橡皮用细线拴住做圆周运动，请画出橡皮所受重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－14
如图所示
15.如图1－ZT－15所示，把一个铁锁用绳子悬挂起来，将锁拉到一定高度后放手，铁锁来回摆动。请画出铁锁摆到图示位置时受到重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－15
如图所示
16．如图1－ZT－16所示，重5 N的小球沿轨道自由滚下。请在图中画出其所受重力的示意图。
专题训练(一)弹力、重力的受力示意图

图1－ZT－16
如图所示
