人教版 九年级全册 16.4-变阻器-同步训练(含答案)

16.4 变阻器
一、选择题
1．物理老师在课堂上演示了“用铅笔芯控制小灯泡的亮度”的实验，连接的电路如图所示，同学们就这一实验进行了讨论，其中正确的是(　　)
A．调节铅笔芯接入电路中的长度可以改变灯泡的电阻
B．调节铅笔芯接入电路中的长度可以改变电源电压的大小
C．调节铅笔芯接入电路中的长度可以改变流过灯泡的电流大小
D．调节铅笔芯接入电路中的长度可以改变灯泡与铅笔芯之间的连接方式

2．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是(　　)

3．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω　1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是(　　)
A．电阻的最小值是20 Ω，允许通过的最大电流是1 A
B．电阻的最小值是20 Ω，允许通过的最小电流是1 A
C．电阻的最大值是20 Ω，允许通过的最大电流是1 A
D．电阻的最大值是20 Ω，允许通过的最小电流是1 A
4．下列用电器中，可能不需要用到变阻器的是(　　)
A．手电筒 B．收音机
C．电视机 D．调光台灯

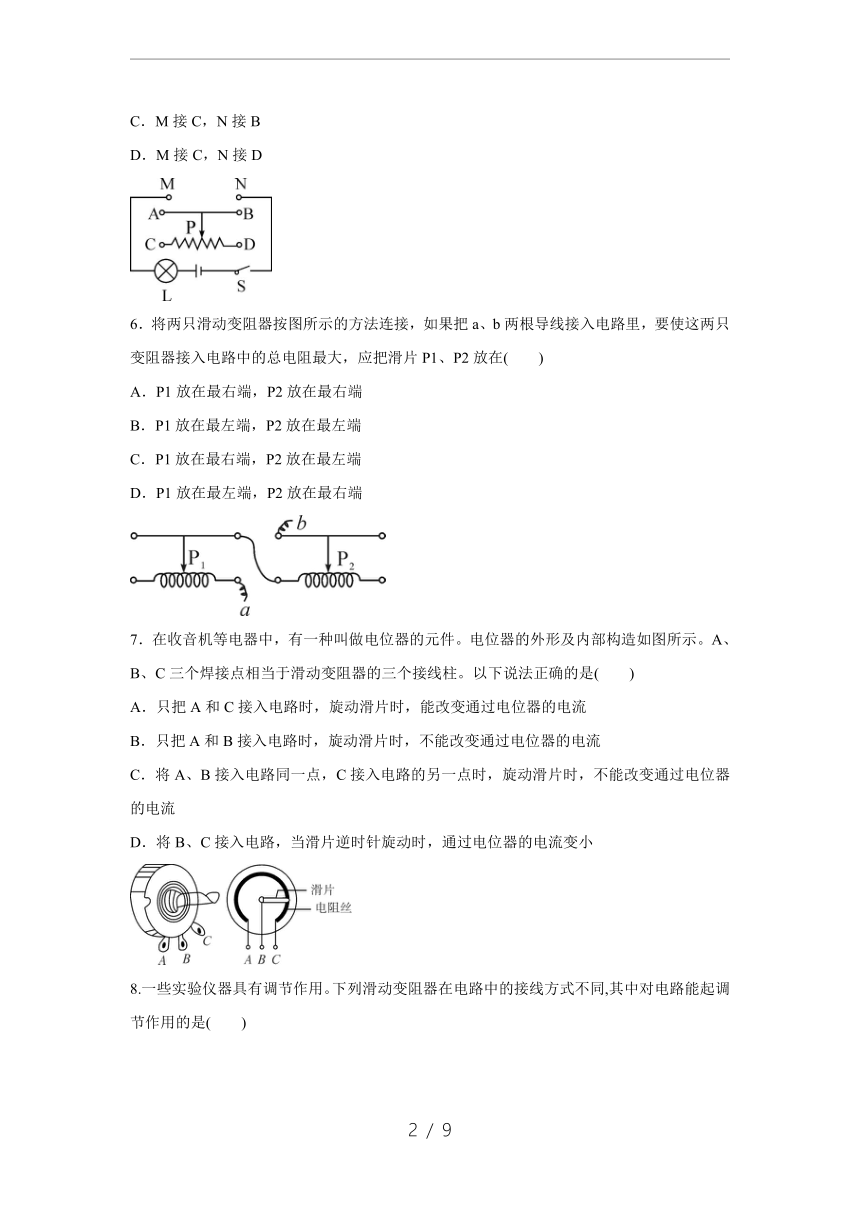

5．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法(　　)
A．M接A，N接B
B．M接A，N接D
C．M接C，N接B
D．M接C，N接D

6．将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在(　　)
A．P1放在最右端，P2放在最右端
B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端
D．P1放在最左端，P2放在最右端

7．在收音机等电器中，有一种叫做电位器的元件。电位器的外形及内部构造如图所示。A、B、C三个焊接点相当于滑动变阻器的三个接线柱。以下说法正确的是(　　)
A．只把A和C接入电路时，旋动滑片时，能改变通过电位器的电流
B．只把A和B接入电路时，旋动滑片时，不能改变通过电位器的电流
C．将A、B接入电路同一点，C接入电路的另一点时，旋动滑片时，不能改变通过电位器的电流
D．将B、C接入电路，当滑片逆时针旋动时，通过电位器的电流变小

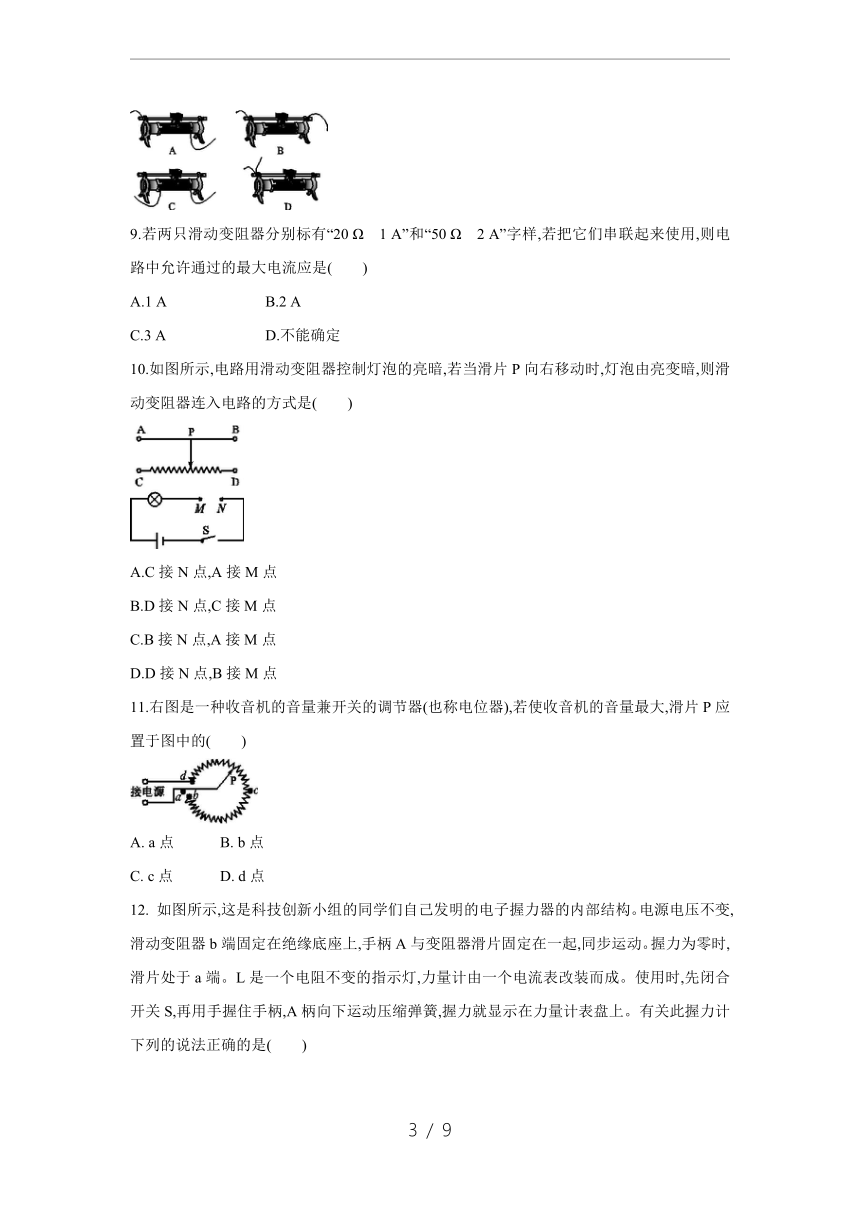

8.一些实验仪器具有调节作用。下列滑动变阻器在电路中的接线方式不同,其中对电路能起调节作用的是(　　)

9.若两只滑动变阻器分别标有“20 Ω　1 A”和“50 Ω　2 A”字样,若把它们串联起来使用,则电路中允许通过的最大电流应是(　　)
A.1 A B.2 A
C.3 A D.不能确定
10.如图所示,电路用滑动变阻器控制灯泡的亮暗,若当滑片P向右移动时,灯泡由亮变暗,则滑动变阻器连入电路的方式是(　　)

A.C接N点,A接M点
B.D接N点,C接M点
C.B接N点,A接M点
D.D接N点,B接M点
11.右图是一种收音机的音量兼开关的调节器(也称电位器),若使收音机的音量最大,滑片P应置于图中的(　　)

A. a点 B. b点
C. c点 D. d点

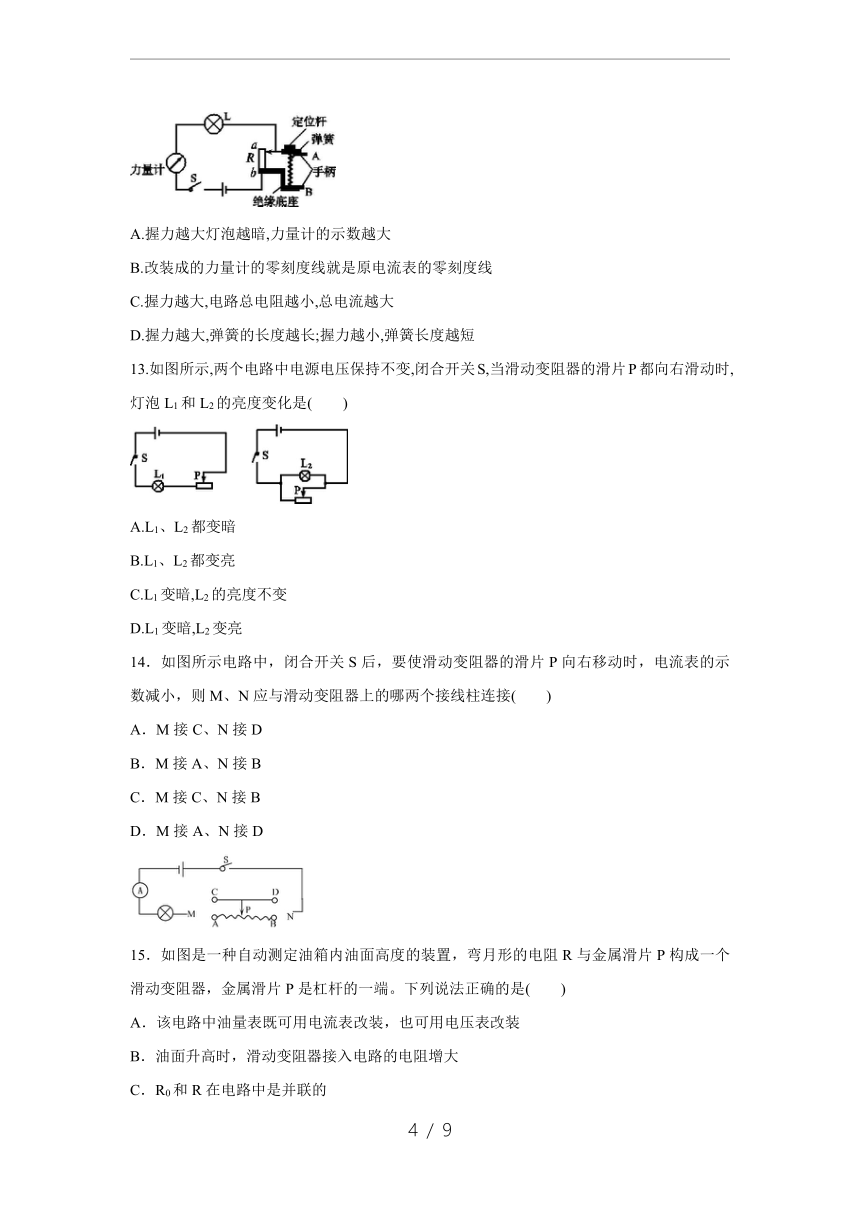

12. 如图所示,这是科技创新小组的同学们自己发明的电子握力器的内部结构。电源电压不变,滑动变阻器b端固定在绝缘底座上,手柄A与变阻器滑片固定在一起,同步运动。握力为零时,滑片处于a端。L是一个电阻不变的指示灯,力量计由一个电流表改装而成。使用时,先闭合开关S,再用手握住手柄,A柄向下运动压缩弹簧,握力就显示在力量计表盘上。有关此握力计下列的说法正确的是(　　)

A.握力越大灯泡越暗,力量计的示数越大
B.改装成的力量计的零刻度线就是原电流表的零刻度线
C.握力越大,电路总电阻越小,总电流越大
D.握力越大,弹簧的长度越长;握力越小,弹簧长度越短
13.如图所示,两个电路中电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是(　　)

A.L1、L2都变暗
B.L1、L2都变亮
C.L1变暗,L2的亮度不变
D.L1变暗,L2变亮
14．如图所示电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接(　　)
A．M接C、N接D　　　　
B．M接A、N接B
C．M接C、N接B
D．M接A、N接D

15．如图是一种自动测定油箱内油面高度的装置，弯月形的电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端。下列说法正确的是(　　)
A．该电路中油量表既可用电流表改装，也可用电压表改装
B．油面升高时，滑动变阻器接入电路的电阻增大
C．R0和R在电路中是并联的
D．R0和R在电路中是串联的

二、填空题
16. 能改变接入电路中________________的元件叫变阻器。在电路图中用符号__________________表示。变阻器通过改变_______________________________来改变接入电路电阻的大小。变阻器的作用是：①保护电路；②改变电路中的电流或某用电器两端________。
17．使用变阻器要将变阻器________联在电路中，必须同时使用________两个接线柱，即“一上一下”，接入电路前应将电阻调到_________________，_________________只在实验室中使用。有些家用电器音量调节的器件通常称为___________________。
18．如图甲，如果变阻器的滑片P由A向B移动，通过灯泡的电流变大，导线E端应接在变阻器的_______(填接线柱的符号)接线柱上。如图乙所示的电阻箱的示数是　　　　 Ω。?

甲 乙
19．刘老师经常骑电动自行车上班。刘老师旋动右手的“调速”把手，发现后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个___________________；它是通过改变电阻丝接入电路中的_____________来改变电阻，起到调节作用的。
20．在如图所示的电路中，变阻器连入电路的电阻线是_________部分(选填“aP”“Pb”或“ab”)，当油箱中的液面下降时，电路中的电阻将____________，电表示数随之_______________。(后两空均选填“变大”“不变”或“变小”)

21．下列是小明设计的改变灯泡亮度的四个电路，其中不能改变灯泡亮度的电路是_______________，通过调节滑片，能使灯泡从亮到灭的是_______________。

22.如图所示,电路中导线a的一端固定连接在铅笔芯上,当导线b的一端在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是　　　　　　(选填“导体”或“绝缘体”),还能说明导体的电阻与　　　　　　　　有关。受此启发,人们制造了一种可以改变电阻的元件,叫作　　　　　　　　　。?

三、问答题
23.图甲是某种电风扇调速器示意图。P为旋片,可转动改变挡位。将甲图中的调速器连入乙图所示电路中,要求由1挡转至4挡可使电风扇转速增大,则应怎样连接导线?




24.小明想设计一个能粗略测量水流速度大小的测定仪。他找来器材如图所示,小球P系在细金属丝下(金属丝不向水中导电),悬挂在O点,BC为水平方向固定的一根粗细均匀的电阻丝,C端在O点正下方,BC与金属丝接触良好,接触点为D(不计摩擦和细金属丝的电阻),L为灯泡,他想达到如下目的:水不流动时,灯L亮度最暗,随着水流速度加快,P向左摆动幅度加大,灯L亮度越来越亮。请你帮他连接好电路图,如果要进一步提高装置反映水流快慢的性能,可采用什么办法?





四、实验探究题
25.下图为用滑动变阻器改变电流的实验。

(1)在闭合开关前,滑片P应移动到最　　　(选填“左”或“右”)端。?
(2)滑片向A端滑动时,小灯泡　　　　(选填“变亮”“变暗”或“不变”)。?
(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是　。?
26．小明练习使用滑动变阻器，提供的器材有：电源、电流表、电压表、滑动变阻器R、灯泡L、开关及导线若干。
(1)如图所示，小明连接的电路中存在连线错误，只需改动一根导线，即可使连线正确。请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法。

(2)连接电路时，开关S应处在______________状态，滑动变阻器的滑片P应置于_________________端。
(3)正确连接电路后闭合开关，在移动滑动变阻器滑片时，两电表的示数突然都变为零，则电路故障可能为__________。
A．滑动变阻器R短路
B．滑片P接触不良
C．灯泡L短路
D．灯泡L断路
(4)若想电流表的示数增大，则滑片P应向________(选填“右”或“左”)移动。
27.小明晚上看书时发现家里的电灯总是忽明忽暗,根据所学知识,小明对这种现象的原因做了一个初步的分析,并从实验室选择了如图所示器材,想通过实验模拟出电灯忽明忽暗现象来探究其中原因。
(1)小明设计了电路图如图甲所示,请你用笔画线代替导线完成图乙的电路连接;

(2)闭合开关后,小明将滑动变阻器的滑片向右滑动,电压表示数逐渐变　　　　,小灯泡亮度逐渐变　　　　;再向左移动滑片时,电压表示数逐渐变　　　　,小灯泡亮度又逐渐变　　　　,反复左右移动滑动变阻器的滑片,即可观察到小灯泡的忽明忽暗现象,由此小明得出了这样的结论:“电灯忽明忽暗可能是由于　　　　　　　　　　　　　　造成的。”?












参考答案
一、选择题
1-5 CDCAB 6-10DDAAA 11-15 DCCDD
二、填空题
16. 电阻大小 接入电路的电阻丝的长度 电压
17. 串 上下 阻值最大处 滑动变阻器 电位器
18. B 2 098
19. 滑动变阻器 长度
20. Pb 变大 变小
21. CD B
22. 导体　导体长度　滑动变阻器
三、问答题
23. A接M,B接N(或A接N,B接M)
24. 电路图如图所示,为进一步提高装置性能,可将灯泡换成电流表,电流表示数越大,水流速度越大。

四、实验探究题
25. (1)左　(2)变暗　(3)滑动变阻器接入的是下面两个接线柱
26. (1)如图所示：

(2)断开 最右 (3)B (4)左
27. (1)实物连接如图所示。

(2)大　亮　小　暗　电灯两端的电压不稳定
/
