人教版 九年级全册20.3-电磁铁、电磁继电器-同步测试(含答案)

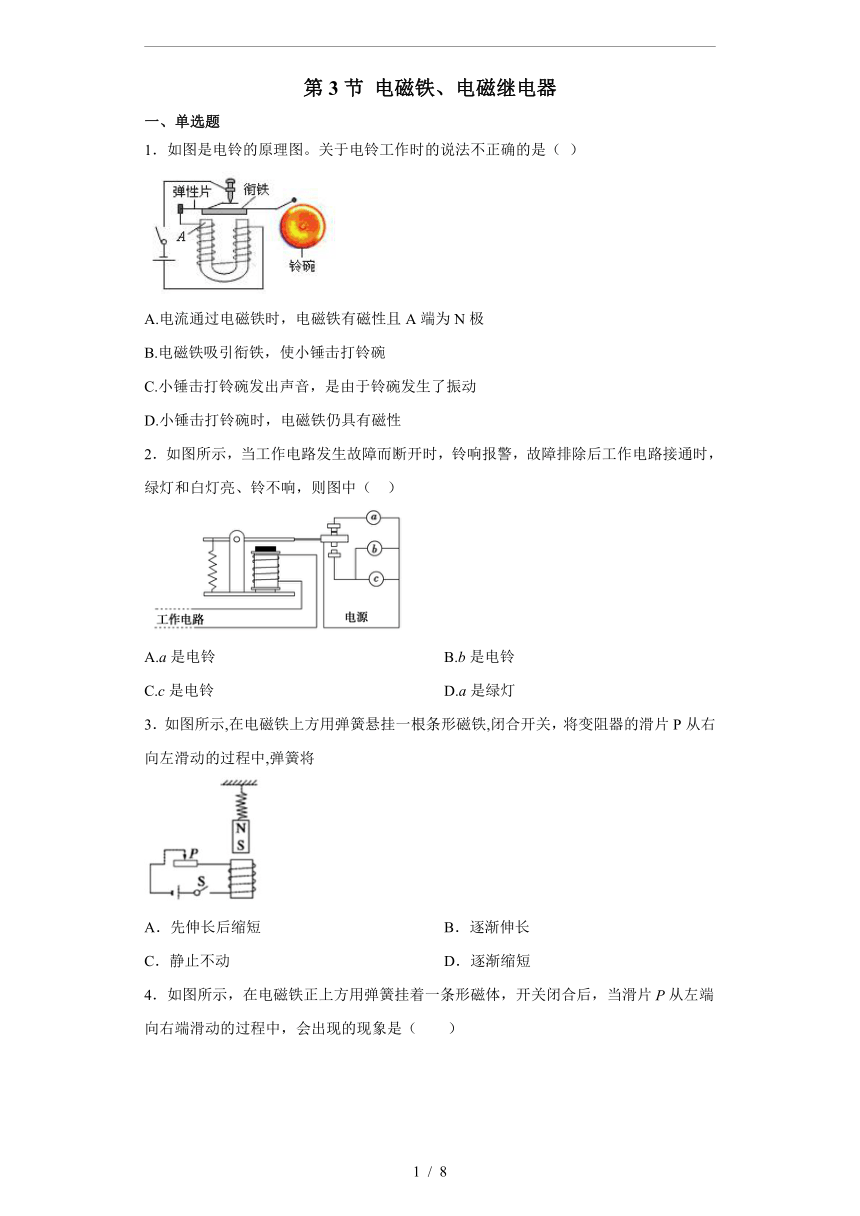

第3节 电磁铁、电磁继电器
一、单选题
1．如图是电铃的原理图。关于电铃工作时的说法不正确的是（ ）

A.电流通过电磁铁时，电磁铁有磁性且A端为N极
B.电磁铁吸引衔铁，使小锤击打铃碗
C.小锤击打铃碗发出声音，是由于铃碗发生了振动
D.小锤击打铃碗时，电磁铁仍具有磁性
2．如图所示，当工作电路发生故障而断开时，铃响报警，故障排除后工作电路接通时，绿灯和白灯亮、铃不响，则图中（ ）

A.a是电铃 B.b是电铃
C.c是电铃 D.a是绿灯
3．如图所示,在电磁铁上方用弹簧悬挂一根条形磁铁,闭合开关，将变阻器的滑片P从右向左滑动的过程中,弹簧将

A．先伸长后缩短 B．逐渐伸长
C．静止不动 D．逐渐缩短

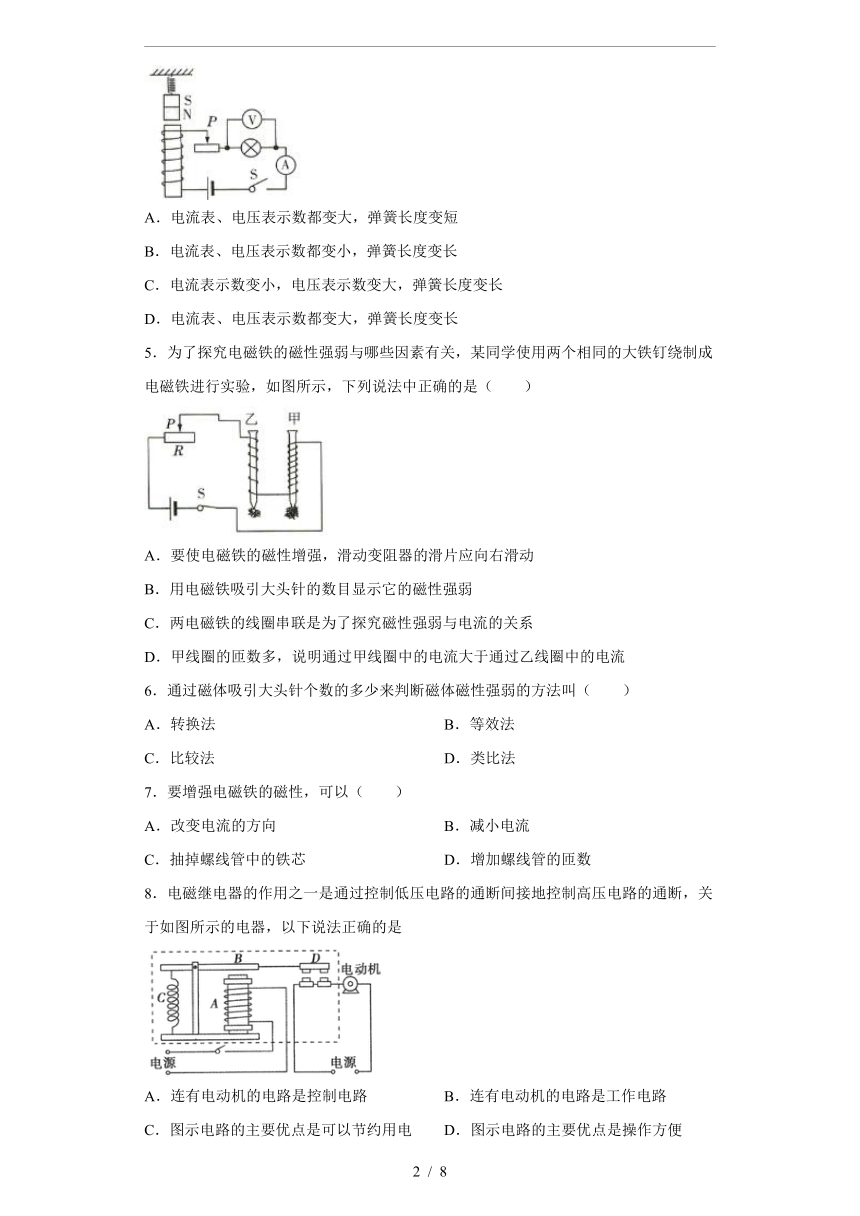

4．如图所示，在电磁铁正上方用弹簧挂着一条形磁体，开关闭合后，当滑片从左端向右端滑动的过程中，会出现的现象是（ ）

A．电流表、电压表示数都变大，弹簧长度变短
B．电流表、电压表示数都变小，弹簧长度变长
C．电流表示数变小，电压表示数变大，弹簧长度变长
D．电流表、电压表示数都变大，弹簧长度变长
5．为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法中正确的是（ ）

A．要使电磁铁的磁性增强，滑动变阻器的滑片应向右滑动
B．用电磁铁吸引大头针的数目显示它的磁性强弱
C．两电磁铁的线圈串联是为了探究磁性强弱与电流的关系
D．甲线圈的匝数多，说明通过甲线圈中的电流大于通过乙线圈中的电流
6．通过磁体吸引大头针个数的多少来判断磁体磁性强弱的方法叫（ ）
A．转换法 B．等效法
C．比较法 D．类比法
7．要增强电磁铁的磁性，可以（ ）
A．改变电流的方向 B．减小电流
C．抽掉螺线管中的铁芯 D．增加螺线管的匝数
8．电磁继电器的作用之一是通过控制低压电路的通断间接地控制高压电路的通断，关于如图所示的电器，以下说法正确的是

A．连有电动机的电路是控制电路 B．连有电动机的电路是工作电路
C．图示电路的主要优点是可以节约用电 D．图示电路的主要优点是操作方便

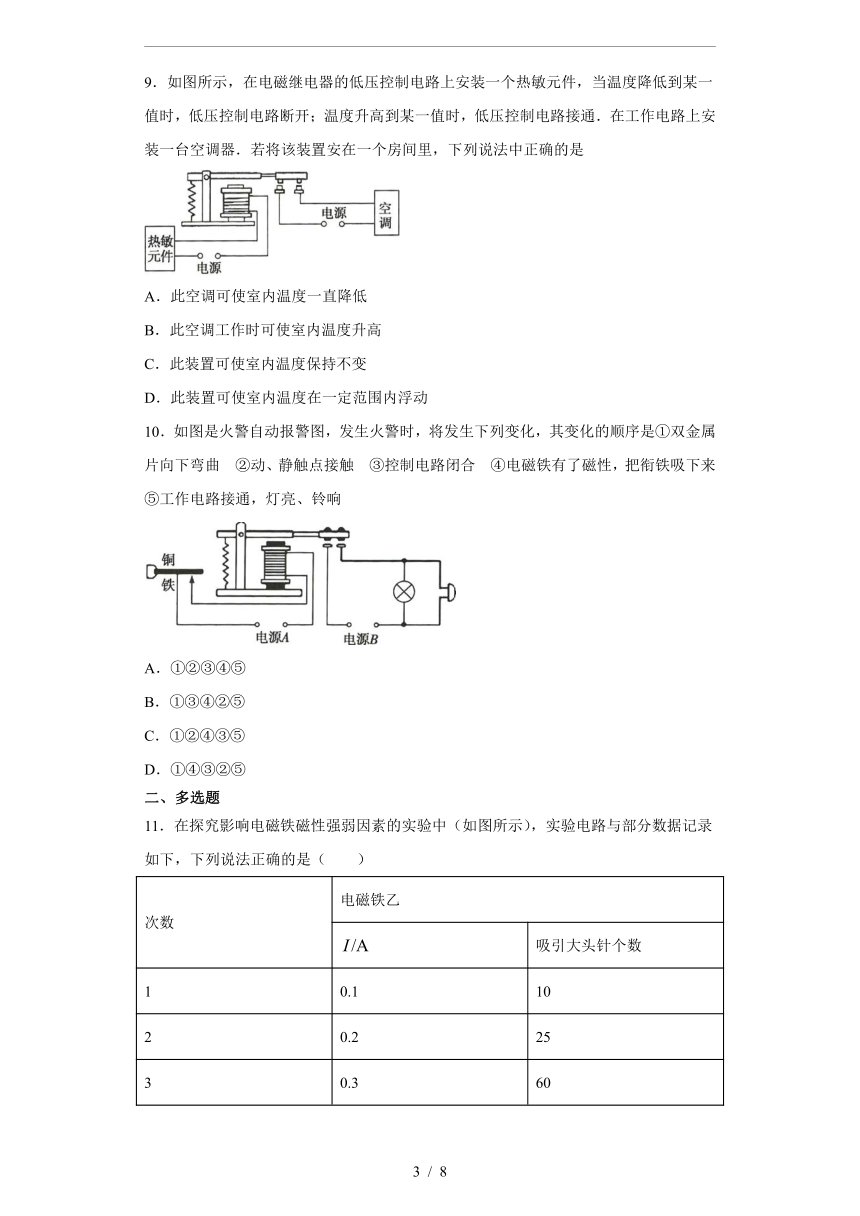

9．如图所示，在电磁继电器的低压控制电路上安装一个热敏元件，当温度降低到某一值时，低压控制电路断开；温度升高到某一值时，低压控制电路接通．在工作电路上安装一台空调器．若将该装置安在一个房间里，下列说法中正确的是

A．此空调可使室内温度一直降低
B．此空调工作时可使室内温度升高
C．此装置可使室内温度保持不变
D．此装置可使室内温度在一定范围内浮动
10．如图是火警自动报警图，发生火警时，将发生下列变化，其变化的顺序是①双金属片向下弯曲 ②动、静触点接触 ③控制电路闭合 ④电磁铁有了磁性，把衔铁吸下来 ⑤工作电路接通，灯亮、铃响

A．①②③④⑤
B．①③④②⑤
C．①②④③⑤
D．①④③②⑤
二、多选题

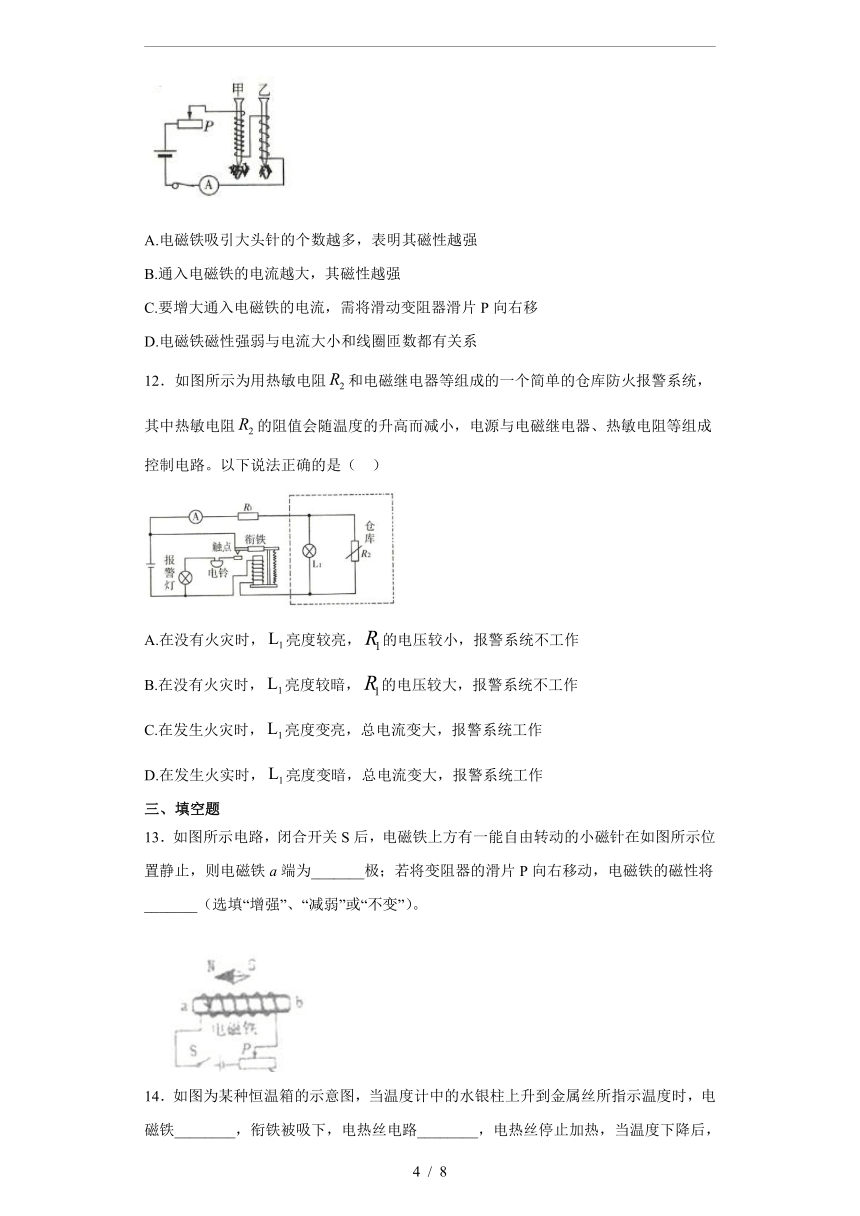

11．在探究影响电磁铁磁性强弱因素的实验中（如图所示），实验电路与部分数据记录如下，下列说法正确的是（ ）
次数 电磁铁乙
吸引大头针个数
1 0.1 10
2 0.2 25
3 0.3 60


A.电磁铁吸引大头针的个数越多，表明其磁性越强
B.通入电磁铁的电流越大，其磁性越强
C.要增大通入电磁铁的电流，需将滑动变阻器滑片P向右移
D.电磁铁磁性强弱与电流大小和线圈匝数都有关系
12．如图所示为用热敏电阻和电磁继电器等组成的一个简单的仓库防火报警系统，其中热敏电阻的阻值会随温度的升高而减小，电源与电磁继电器、热敏电阻等组成控制电路。以下说法正确的是（ ）

A.在没有火灾时，亮度较亮，的电压较小，报警系统不工作
B.在没有火灾时，亮度较暗，的电压较大，报警系统不工作
C.在发生火灾时，亮度变亮，总电流变大，报警系统工作
D.在发生火实时，亮度变暗，总电流变大，报警系统工作
三、填空题
13．如图所示电路，闭合开关S后，电磁铁上方有一能自由转动的小磁针在如图所示位置静止，则电磁铁a端为_______极；若将变阻器的滑片P向右移动，电磁铁的磁性将_______（选填“增强”、“减弱”或“不变”）。

14．如图为某种恒温箱的示意图，当温度计中的水银柱上升到金属丝所指示温度时，电磁铁________，衔铁被吸下，电热丝电路________，电热丝停止加热，当温度下降后，电热丝电路再次接通，重新加热从而保持恒温箱内温度恒定。

15．如图所示是学校走廊灯的自动控制电器，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻的阻值减小，定值电阻两端的电压_____________（选填“变大”“变小”或“不变”），同时电磁铁的磁性____________（选填“变强”“变弱”或“不变”），工作电路接通，灯泡发光，图中电磁铁的上端是____________（选填“”或“”）极.

16．如图是一种温度自动报警器的原理图，制作水银温度计时插入一段金属丝，当水银面达到金属丝下端时，电铃就响起来，发出报警信号，说明它的工作原理.

答：温度升高时，水银面上升，当水银面上升到________时，电磁铁线圈就有________通过，产生________，吸引触点开关使之闭合，这时工作电路就接通，电铃就响起来了.
17．如图所示是自动扶梯的原理图。当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性_____（填“较强”或“较弱”），电磁继电器的动触点与_____（填“上面”或“下面”）的静触点接触，电梯运行缓慢。当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变大。图中画出了某一时刻线圈中的电流方向；可以判断电磁铁的上端是_____（填“N”或“S”）极。

18．如图甲所示为“猴子荡秋千”的游戏装置，闭合开关后，猴子就会绕上方的横梁往复振荡.其内部电路基本结构如图乙所示（实现往复振荡的电路部分图中未画出）.开关闭合后，螺线管产生磁场，其上方是_____极；让“猴子”动起来，应用了_____的原理.


四、综合题
19．兴趣小组利用压力传感器、电磁继电器、滑动变阻器等元件设计了一个汽车超载自动报警器，电路如图甲，闭合开关S，当车辆不超载时，工作电路中的绿灯亮，当车辆超时，电路中的红灯亮，已知输出电压与压力传感器受到压力的关系如图乙，继电器线圈的电阻为25欧,继电器电路的电源电压由传感器的输出电压U提供，当线圈中电流大于或等于20毫安时,电磁继电器的衔铁被吸合。

(1)根据设计原理，请你判断图中属于红灯的是________。
(2)当有超载车辆通过时，报警器的红灯亮，请说明原理______。
(3)某水平桥面禁止质量大于36吨的车辆通过，则装置中滑动变阻器的阻值至少应调到_____？
20．图甲是某电热水器的电路图，其中，为可调电阻，为热敏电阻，其阻值随温度变化的关系如图乙所示；为电阻丝加热器；和均置于水箱中，继电器线圈电阻忽略不计，当继电器线圈中的电流达到时，继电器的衔铁会被吸下．

（1）热水器中水的温度升高时，热敏电阻的阻值将______（填“变大”“变小”或“不变”）．
（2）当继电器线圈中的电流达到，指示灯______（填“红灯”或“绿灯”）发光，线圈下端的磁极是______（填“”或“”）极．
（3）如果电热水器储有的水，加热器工作1小时产生了的热量，其中有80%被水吸收，则水的温度升高了多少℃ ________？
（4）如果将热水器中的最高水温设置为80℃，的阻值应该调至多大 _________？
/

参考答案
1．D
2．A
3．D
4．A
5．B
6．A
7．D
8．B
9．D
10．B
11．ABD
12．AD
13．S 减弱
14．产生磁性 断开
15．变大 变强 S
16．金属丝下端 电流 磁性
17．较弱 上面 N
18．S 通电导体在磁场中受到力的作用
19．L2 详见解析 125Ω
20．变小 绿灯 S 20℃ 60Ω
