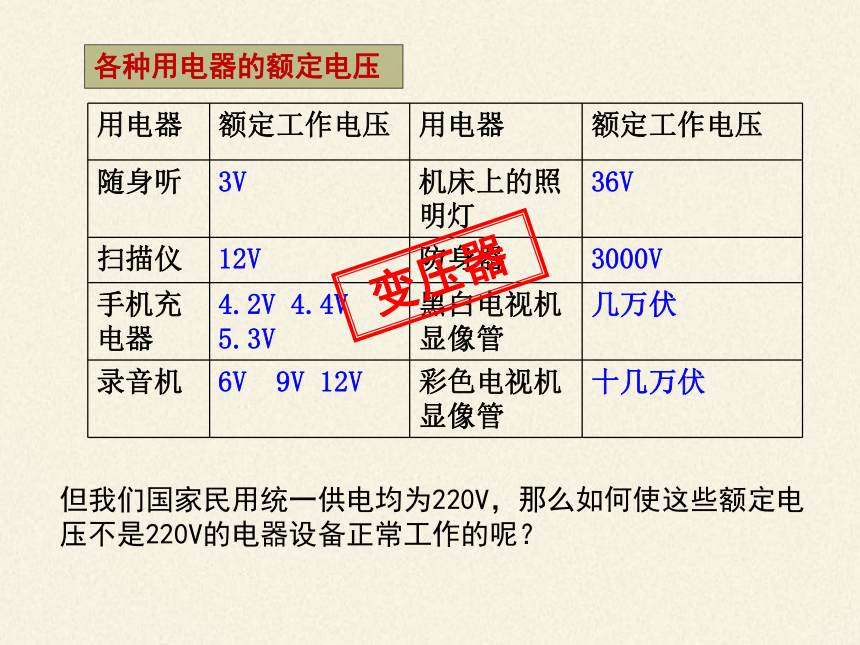

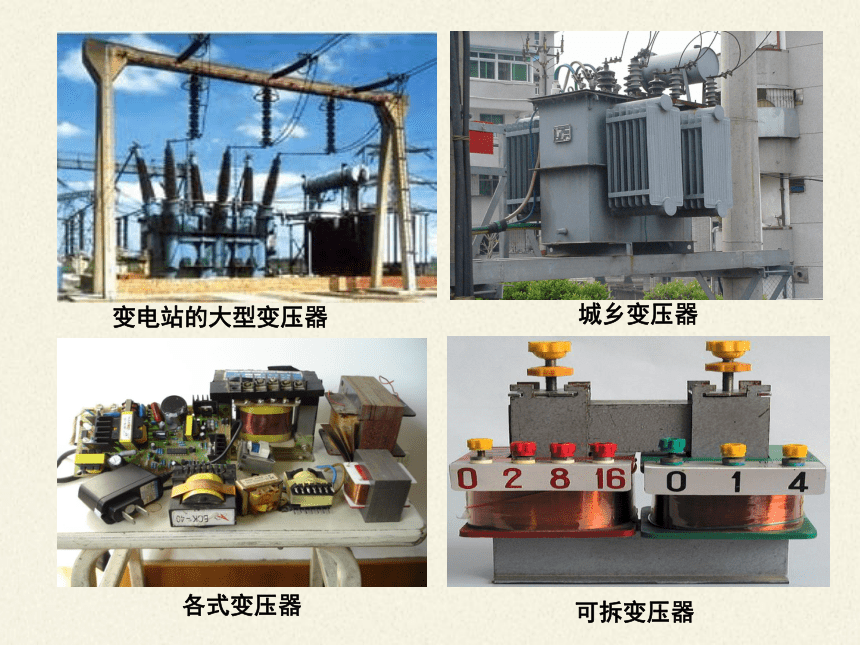

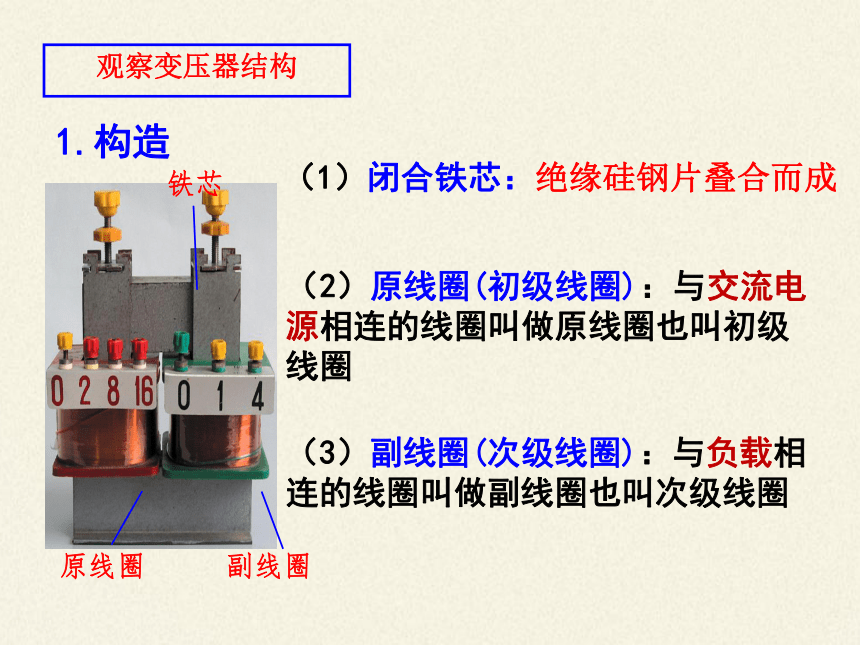

课件23张PPT。变压器但我们国家民用统一供电均为220V,那么如何使这些额定电压不是220V的电器设备正常工作的呢? 各种用电器的额定电压变压器变电站的大型变压器可拆变压器铁芯原线圈副线圈1.构造(1)闭合铁芯:绝缘硅钢片叠合而成
(2)原线圈(初级线圈):与交流电源相连的线圈叫做原线圈也叫初级线圈

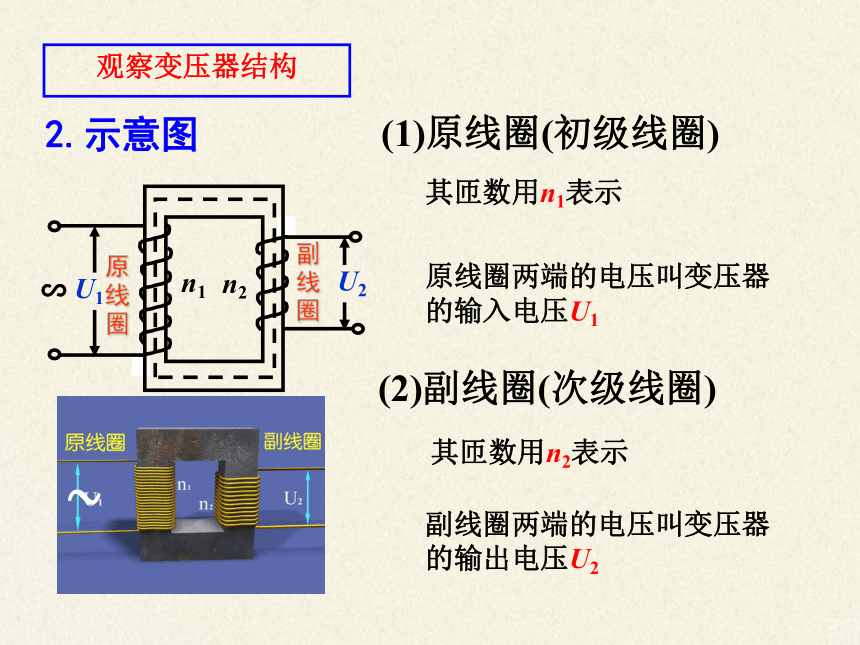

(3)副线圈(次级线圈):与负载相连的线圈叫做副线圈也叫次级线圈观察变压器结构 2.示意图(1)原线圈(初级线圈) (2)副线圈(次级线圈)U1U2 n1n2观察变压器结构其匝数用n1表示原线圈两端的电压叫变压器
的输入电压U1 其匝数用n2表示副线圈两端的电压叫变压器

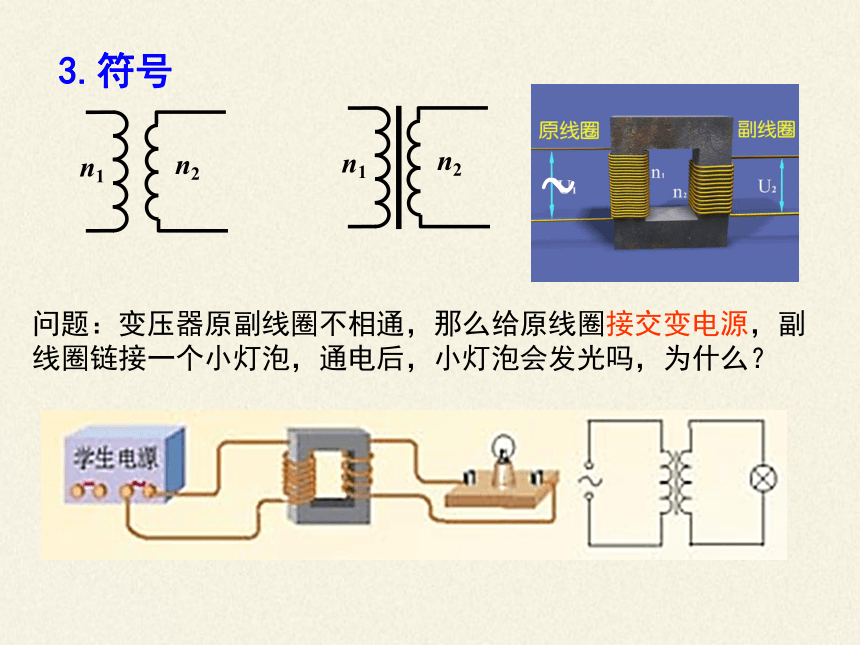

的输出电压U23.符号问题:变压器原副线圈不相通,那么给原线圈接交变电源,副线圈链接一个小灯泡,通电后,小灯泡会发光吗,为什么?

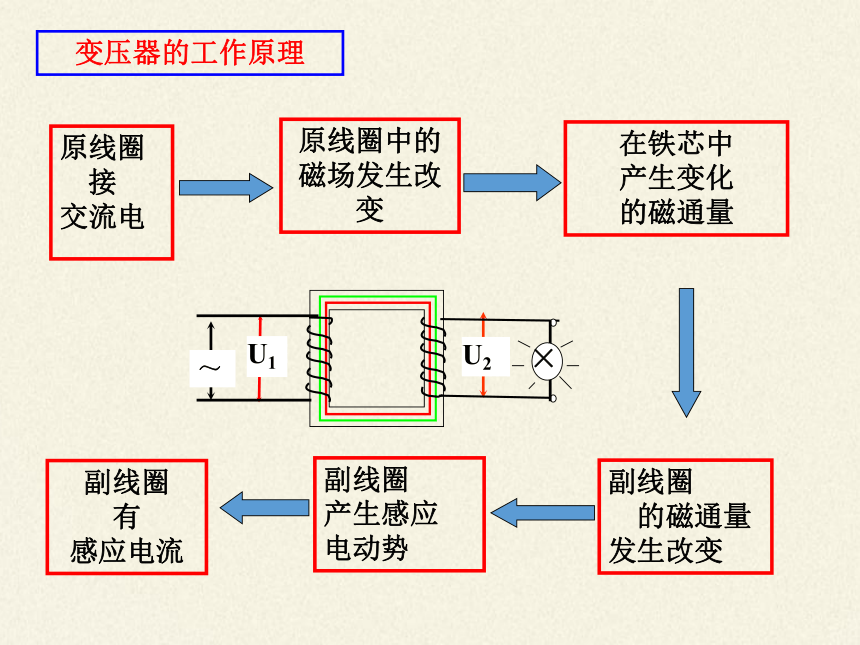

原线圈
接
交流电原线圈中的磁场发生改变在铁芯中
产生变化
的磁通量副线圈
产生感应
电动势副线圈
的磁通量发生改变副线圈
有

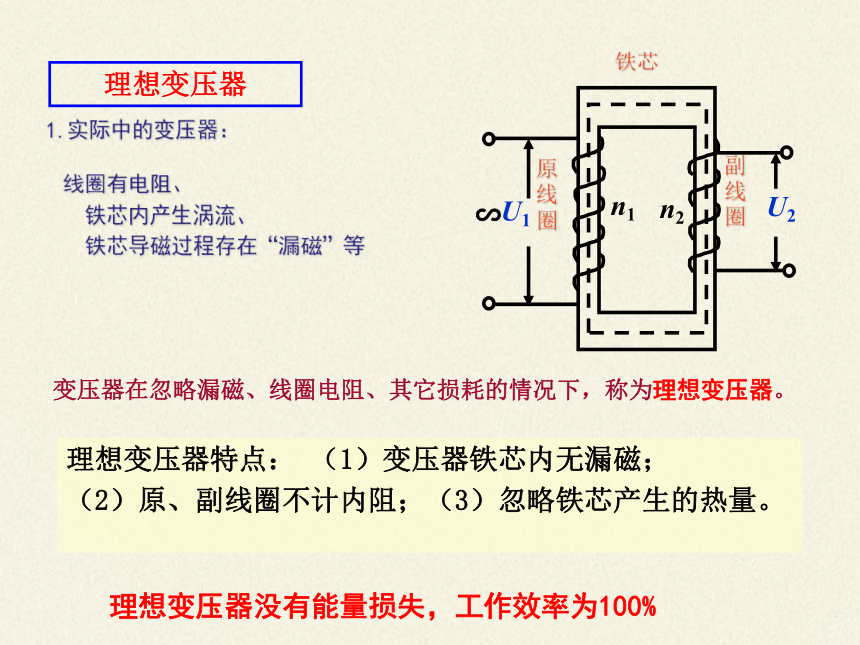

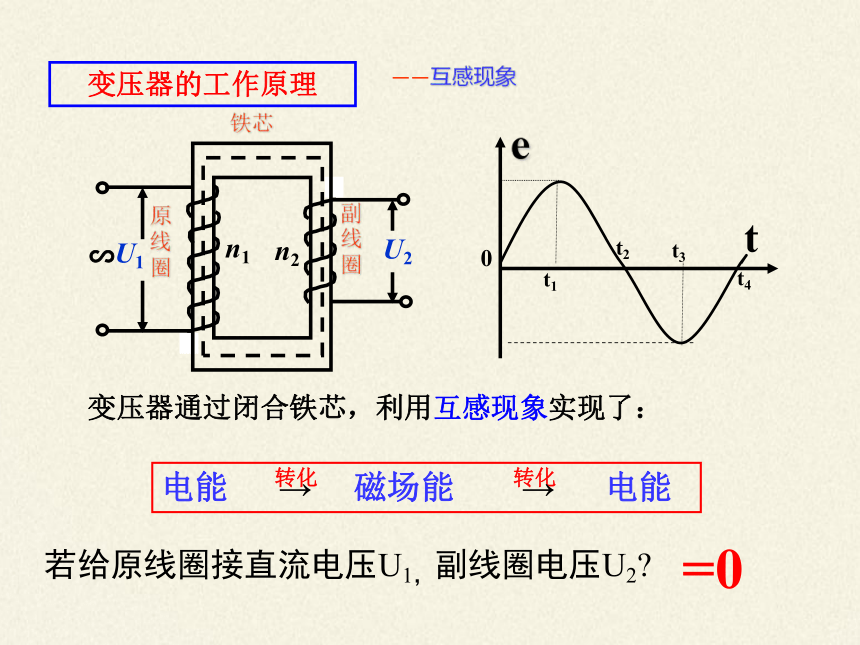

感应电流变压器的工作原理——互感现象 变压器通过闭合铁芯,利用互感现象实现了:若给原线圈接直流电压U1,副线圈电压U2?=0变压器的工作原理理想变压器线圈有电阻、
铁芯内产生涡流、
铁芯导磁过程存在“漏磁”等变压器在忽略漏磁、线圈电阻、其它损耗的情况下,称为理想变压器。理想变压器特点: (1)变压器铁芯内无漏磁;
(2)原、副线圈不计内阻;(3)忽略铁芯产生的热量。1.实际中的变压器:理想变压器没有能量损失,工作效率为100%理想变压器规律(一)功率关系理想变压器无能量损失,所以输入功率等于输出功率。P入P出P入= P出原线圈输入功率也为零。注:3.对有多个副线圈输出时,输入功率等于副线圈上输出功率之和。即:P入=P出1+P出22.变压器的输入功率由输出功率决定。输出功率为零,1.当副线圈为断路时,理想变压器规律(二)频率关系在原线圈中接上周期性变化的电流在副线圈中激发出同频率的交流电。f 1f 2f 1 = f 2
变压器不能改变交变电流的频率(三)电压关系理想变压器规律实验探究线圈两端的电压与线圈匝数有什么关系?实验思路:给原线圈通一定大小的交流电压,通过改变原副线圈的匝数,分别测出副线圈两端的电压,来探究线圈两端的电压与线圈匝数的关系。实验电路图:实验数据U1=220V n1=1600匝12.453.21.342.704.0517.74.11648154.31641608053.3实验结论误差允许范围内误差产生原因:能量在铁芯及原副线圈处有损耗1、n2 >n1 U2>U1——升压变压器2、n2 ③电压关系:④电流关系:5.几种常见变压器例1、理想变压器在正常工作时,原、副线圈中不相同的物理量是( )课堂练习A.每匝线圈中磁通量的变化率
B.交变电流的频率
C.原线圈的输入功率,副线圈的输出功率
D.原、副线圈中的感应电动势D例2、如图所示,理想变压器原、副线圈的匝数比n1:n2=4:1,当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时,电流表A1的示数是12mA,则电流表A2的示数为( )
A、2mA
B、0mA
C、48mA
D、与负载R的值有关B例3、在图甲所示的电路中,理想变压器原线圈两端的正弦交变电压变化规律如图乙所示。已知变压器原、副线圈的匝数比n1:n2=10:1,串联在原线圈电路中电流表A1的示数为1A,下列说法正确的是( )B谢 谢
