人教版2020年九年级全册物理第十九章19．3安全用电 教学课件（共16张PPT）

(共16张PPT)

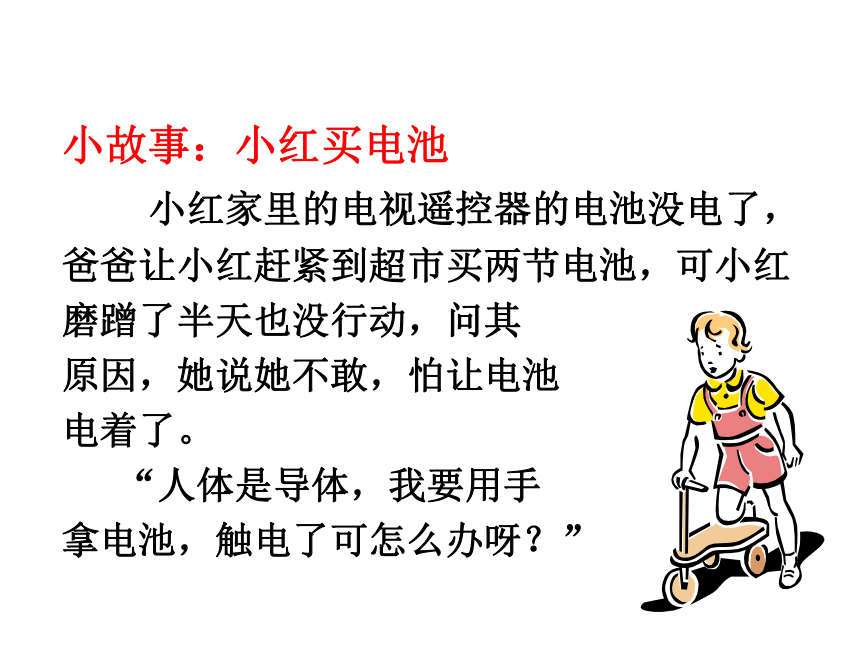

小故事：小红买电池
小红家里的电视遥控器的电池没电了，爸爸让小红赶紧到超市买两节电池，可小红磨蹭了半天也没行动，问其
原因，她说她不敢，怕让电池
电着了。
“人体是导体，我要用手
拿电池，触电了可怎么办呀？”

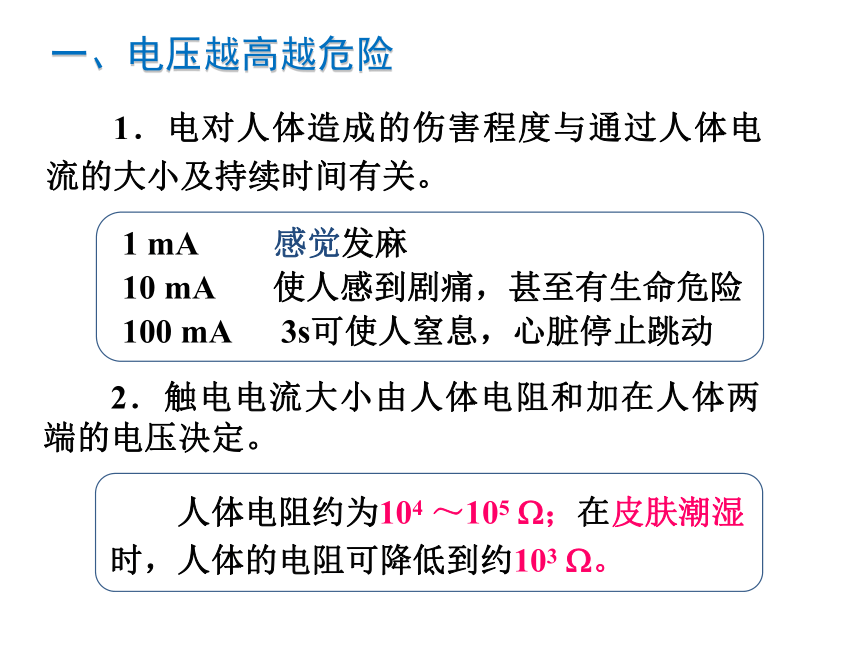

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
1 mA 感觉发麻
10 mA 使人感到剧痛，甚至有生命危险
100 mA 3s可使人窒息，心脏停止跳动
　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。
一、电压越高越危险

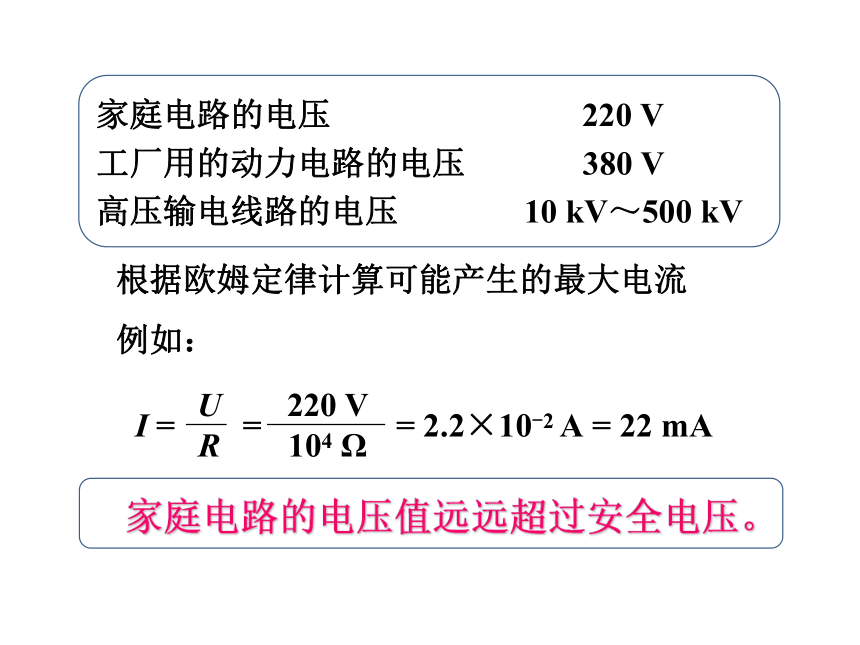

家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
　　根据欧姆定律计算可能产生的最大电流
　　例如：
　家庭电路的电压值远远超过安全电压。

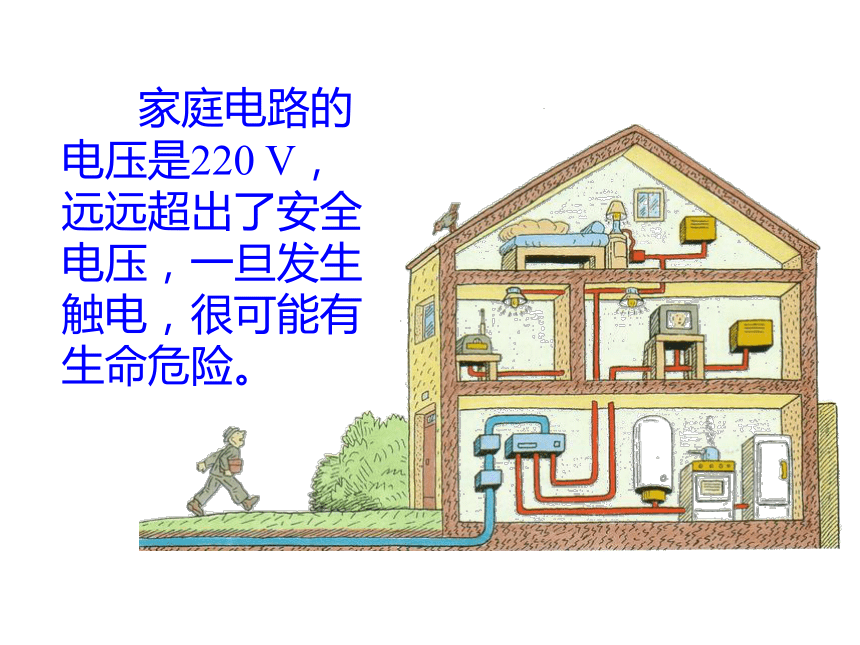

家庭电路的电压是220 V，远远超出了安全电压，一旦发生触电，很可能有生命危险。

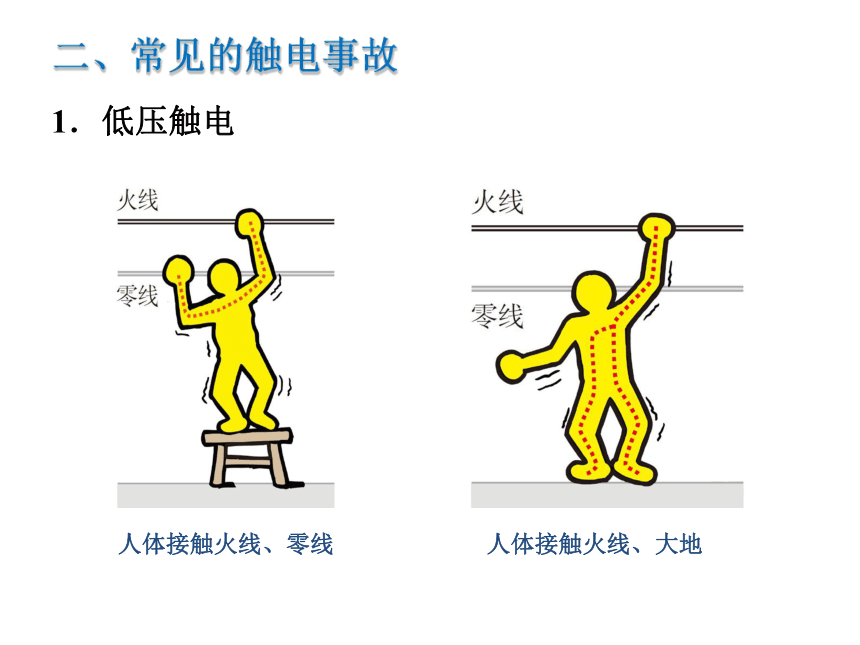

人体接触火线、零线
人体接触火线、大地
1．低压触电
二、常见的触电事故

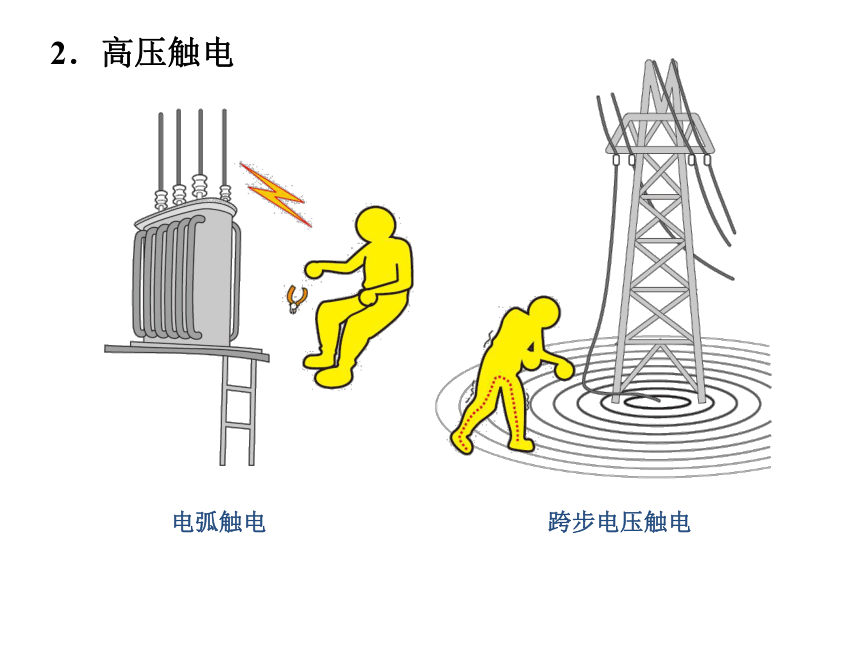

跨步电压触电
电弧触电
2．高压触电

　　除了图示的几种情况外，还有哪些情况可能引起触电？

　● 不接触低压带电体，不靠近高压带电体；
　● 更换灯泡、搬动电器前应断开电源开关；
　● 不弄湿用电器，不损坏绝缘层；
　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换。

触电后怎么办？
　　（1）切断电源
　　（2）迅速使触电人摆脱电源

现代建筑上的避雷针
高压输电铁塔上的防雷导线
四、注意防雷

　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意
1．当有人触电时，应及时采取的措施是( )
A．立即用手将触电的人拉开
B．立即去找电工来处理
C．切断零线或切断火线
D．要立即切断电源，或用干燥的竹竿、木棒将电线挑开，然后再进行急救
2．关于家庭安全用电，下列说法不正确的是( )
A．使用试电笔时，手不要接触金属笔尾
B．一旦发生触电事故，应先切断电源再进行抢救
C．电脑、电视机等用电器长时间待机，应切断电源
D．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
D
A
3．急救措施
2．安全用电原则
1．常见的触电事故
1.完成本节动手动脑学物理
2.完成本节对应练习
