人教版2020年九年级全册物理第十九章19．2家庭电路中电流过大的原因 教学课件（共27张PPT）

(共27张PPT)

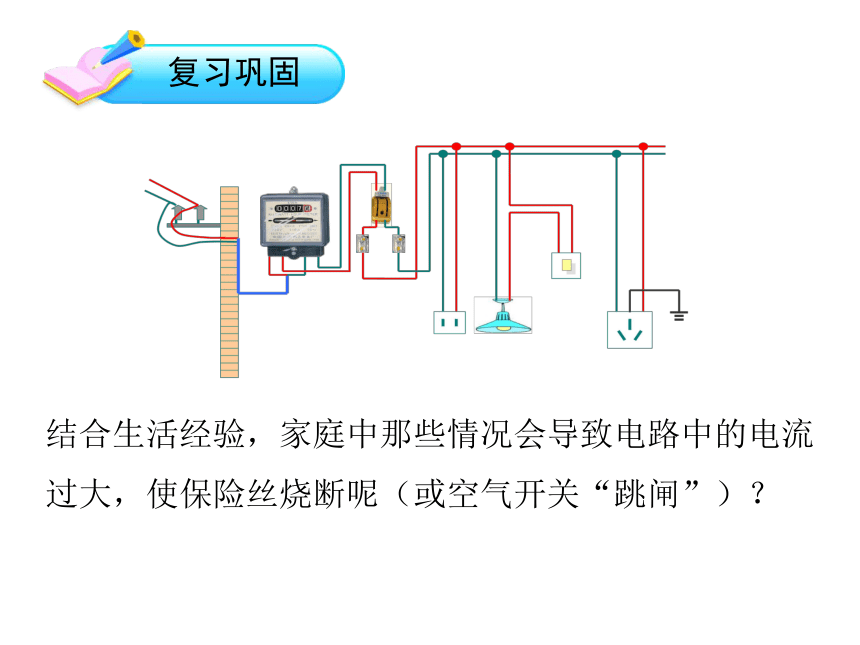

结合生活经验，家庭中那些情况会导致电路中的电流过大，使保险丝烧断呢（或空气开关“跳闸”）？
复习巩固
为什么用电器总功率过大时会引起电流过大呢？

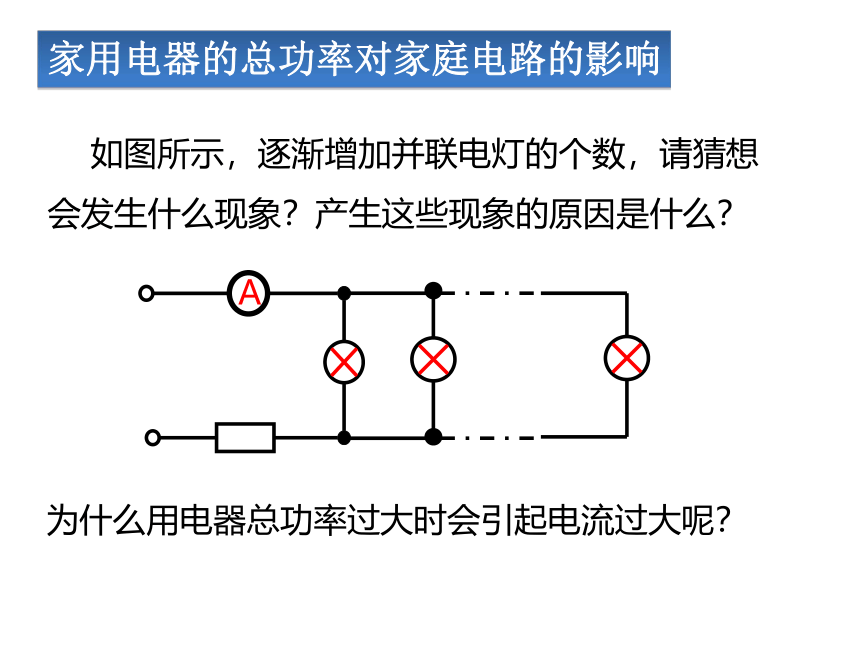

如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象？产生这些现象的原因是什么？
家用电器的总功率对家庭电路的影响

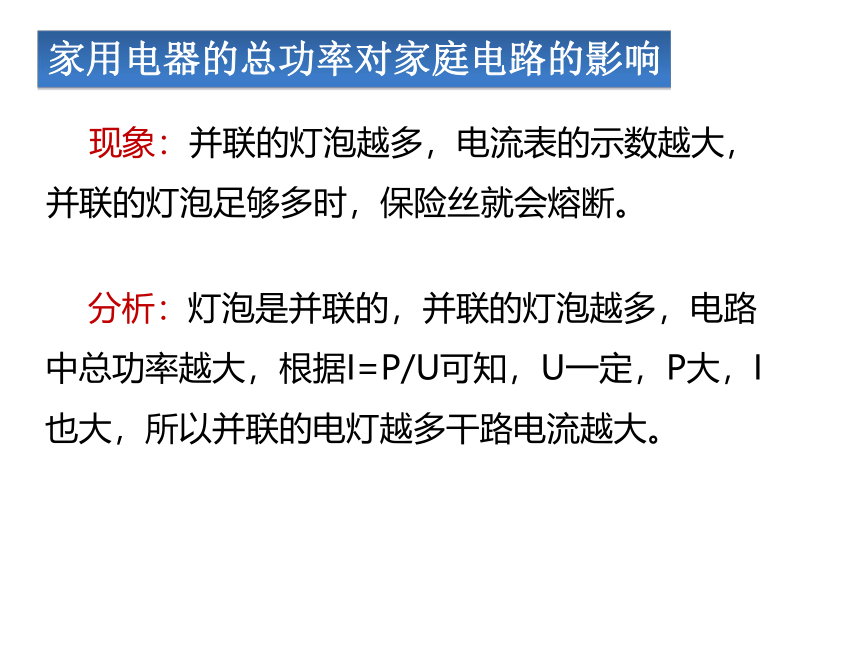

分析：灯泡是并联的，并联的灯泡越多，电路中总功率越大，根据I=P/U可知，U一定，P大，I也大，所以并联的电灯越多干路电流越大。
现象：并联的灯泡越多，电流表的示数越大，并联的灯泡足够多时，保险丝就会熔断。
家用电器的总功率对家庭电路的影响
想想议议

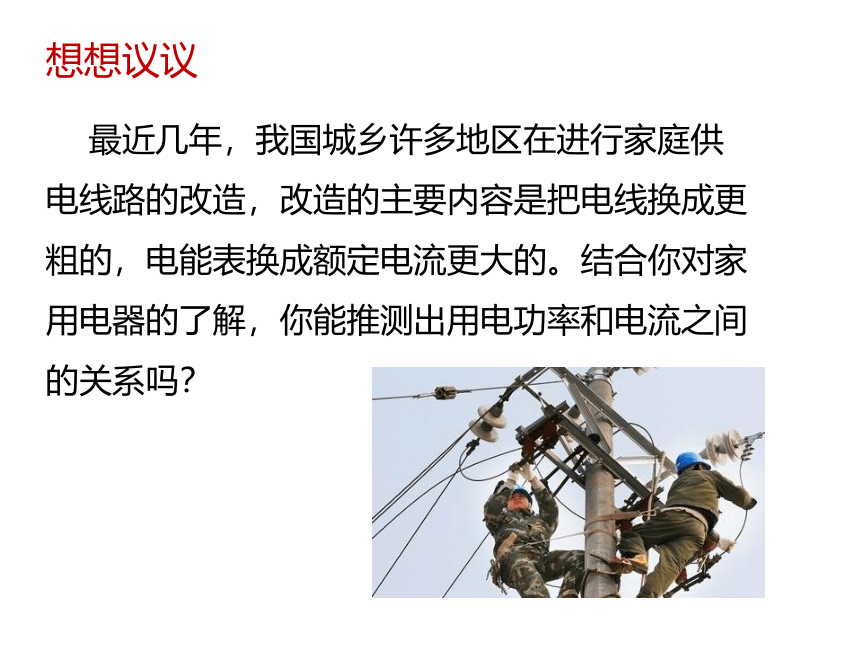

最近几年，我国城乡许多地区在进行家庭供电线路的改造，改造的主要内容是把电线换成更粗的，电能表换成额定电流更大的。结合你对家用电器的了解，你能推测出用电功率和电流之间的关系吗？

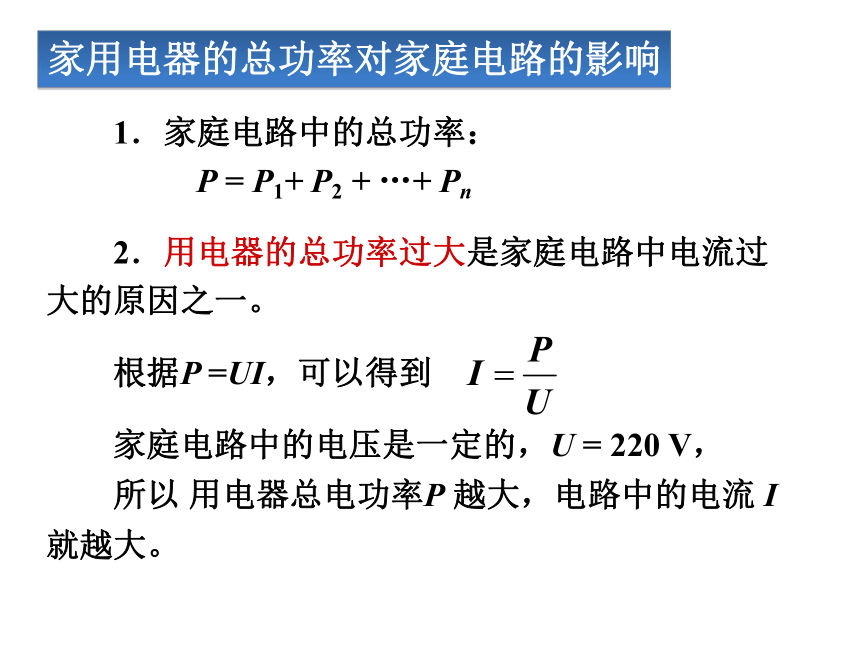

　　根据P =UI，可以得到
　　家庭电路中的电压是一定的，U = 220 V，
　　所以 用电器总电功率P 越大，电路中的电流 I 就越大。
　　1．家庭电路中的总功率：
P = P1+ P2 + …+ Pn
　　2．用电器的总功率过大是家庭电路中电流过大的原因之一。
家用电器的总功率对家庭电路的影响
3．用电器的总功率过大的危害
　　根据焦耳定律Q=I Rt可知，电流过大，产生的热量容易引发火灾。
2

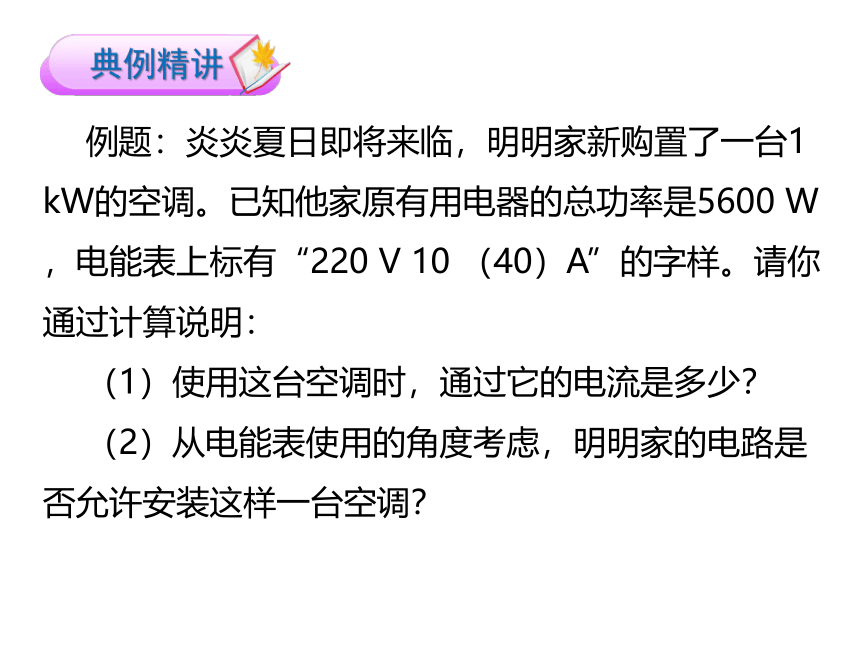

例题：炎炎夏日即将来临，明明家新购置了一台1 kW的空调。已知他家原有用电器的总功率是5600 W，电能表上标有“220 V 10 （40）A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？

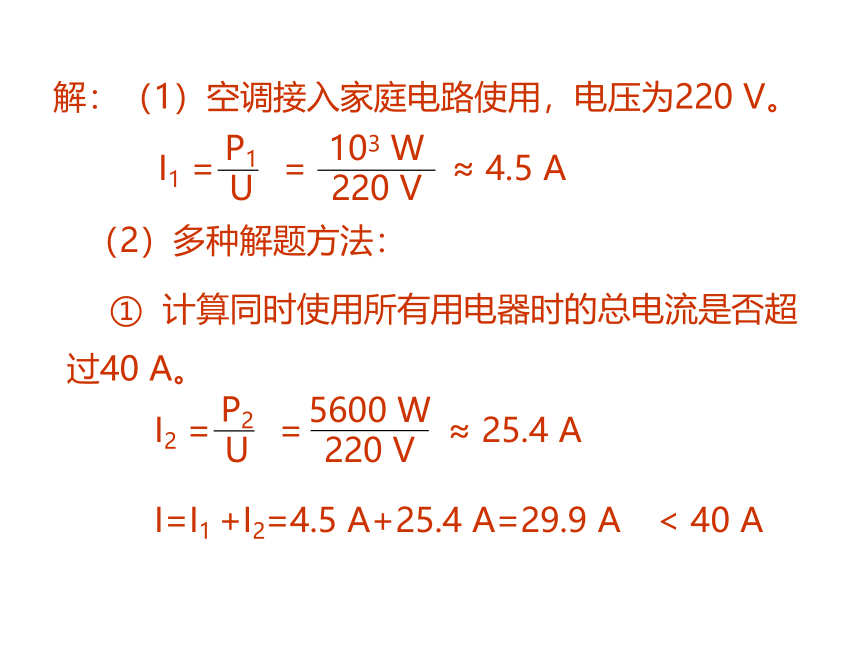

解：（1）空调接入家庭电路使用，电压为220 V。
（2）多种解题方法：
① 计算同时使用所有用电器时的总电流是否超过40 A。
I=I1 +I2=4.5 A+25.4 A=29.9 A
< 40 A
>6600 W
P =P1+P2=1 000 W +5600W=6600 W
② 计算用电器的总功率是否超过电能表允许使用的最大功率。
P0=UI0=220 V×40 A=8800W
所以，从电能表使用的角度考虑，可以安装这样一台空调。
短路对家庭电路的影响
所谓短路是指电流没有经过用电器而直接构成通路。
家庭电路中电流过大的另一原因：发生短路
短路的情况：
电线绝缘皮刮破、老化，连接线路不小心等等情况造成火线、零线直接连通。
为什么短路时，电路中电流就很大？
在短路情况下，根据欧姆定律I=U/R 判断：
因为电压U一定，发生短路时电阻R很小；所以导致电路中的电流I就很大。
想想议议
为了防止电路中电流过大引发事故，你有哪些好建议？
建议：
1、避免同时使用电功率过大的用电器；
2、改造线路；
3、加装保险装置。
保险丝的作用
几种常见的保险丝
空气开关
家用保险丝是由熔点较 的铅锑合金制成的。当有过大的电流通过时，保险丝产生较多的 ，使它的温度达到 ，保险丝 ，自动切断电路，起到保险作用。
低
热量
熔点
熔断
保险丝材料特点及作用：
保险丝规格：用额定电流来表示。
选用原则：
应使保险丝的额定电流等于或稍大于电路中的最大正常工作电流。
思考：1、有一电路的正常工作电流是10A，若有额定电流为6A、12A、18A的保险丝供你选择，你会选择哪种规格？为什么？
选择额定电流为12A的保险丝。
因为：保险丝的额定电流只有稍大于电路中通过的电流，电路才能正常工作。
2、熔断器一般安装在火线还是零线上？
装在火线上
3、能不能用铜丝或铁丝代替保险丝？
不能；铁、铜熔点较高，起不到保护电路的作用。
管式保险丝
新建居民楼里的空气开关
商场里，一位顾客和一位卖微波炉的售货员出现了不同意见。
售货员说：微波炉很省电，用它加热食品用不了多少电费。
顾客说：微波炉很费电，他家的微波炉一开就“烧保险”。
他们各是从什么角度说的？你能解决他们的矛盾吗？
想想议议
分析：
二者说法都不正确。
售货员认为用电器工作时间短，消耗电能少；
顾客认为用电器功率大，工作时消耗电能多；
根据W=Pt可知，消耗电能的多少与用电器的电功率和时间都有关系。
1、家庭电路中电流过大的原因是：短路或用电器的总功率过大。
2、通过保险丝的电流可以利用I＝P总 / U总来计算。
3、保险丝材料特点及其规格。
一是短路；
二是用电器的总功率过大。
1、造成家庭电路中电流过大的原因是什么？
2、家庭电路中，空气开关的主要作用是（　）
A．保持电路的电压不变
B．可以节省电能
C．保证用电器功率不变
D．当电路中电流过大时自动切断电路
D
3、家庭电路中保险丝断了，以下原因不可能的是： （ ）
A、家庭中用电器的功率过大
B、拉线开关中的两根导线头相碰
C、保险丝的规格不合适，熔断电流太小
D、插头中的两根导线头相碰
B
4、对于家庭电路来说，电路的总电阻和总功率情况，下列说法正确的是：（ ）
A．亮着的灯越多，总电阻越大，总功率也越大
B．亮着的灯越多，总电阻越小，总功率也越大
C．亮着的灯越少，总电阻越小，总功率也越小
D．亮着的灯越少，总电阻越大，总功率却越大
B
1.完成本节动手动脑学物理
2.完成本节对应练习
