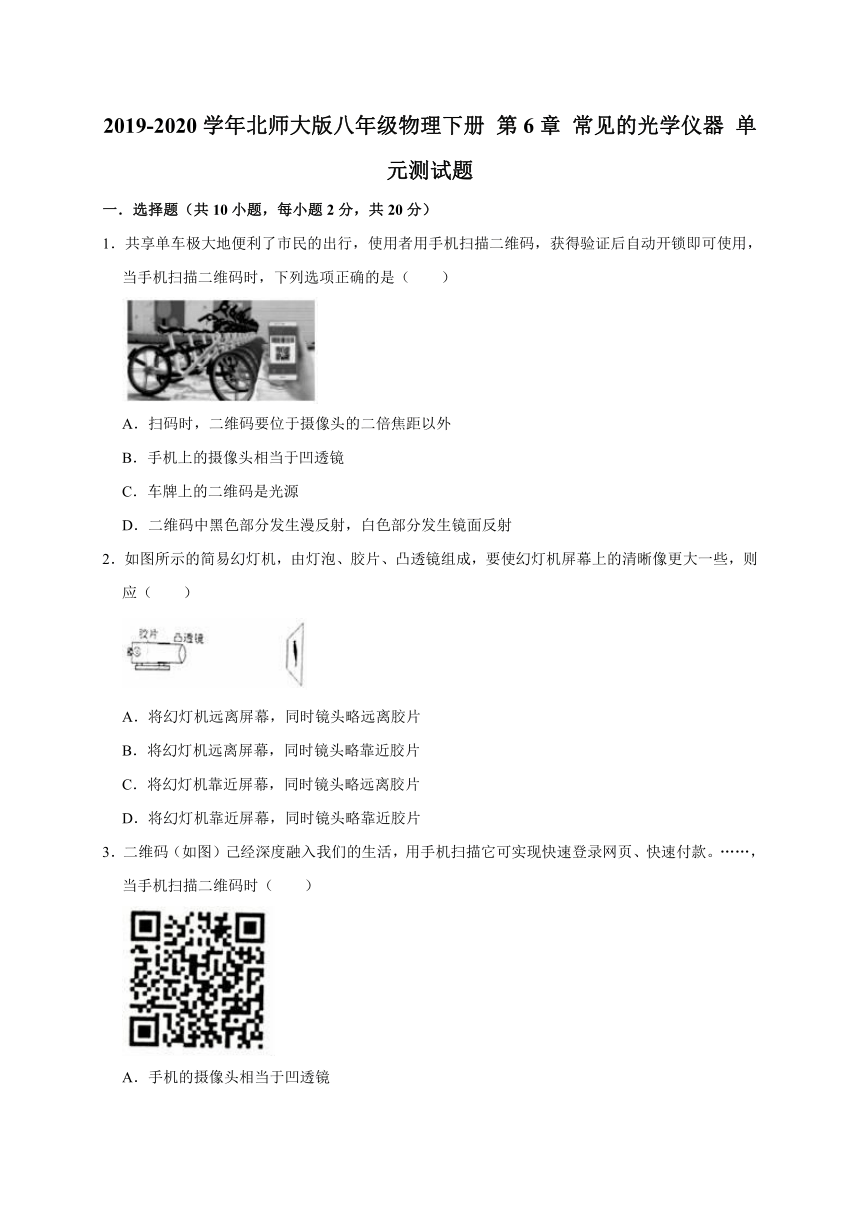

2019-2020学年北师大版八年级物理下册 第6章 常见的光学仪器 单元测试题（解析版）

2019-2020学年北师大版八年级物理下册 第6章 常见的光学仪器 单元测试题
一．选择题（共10小题，每小题2分，共20分）
1．共享单车极大地便利了市民的出行，使用者用手机扫描二维码，获得验证后自动开锁即可使用，当手机扫描二维码时，下列选项正确的是（　　）

A．扫码时，二维码要位于摄像头的二倍焦距以外
B．手机上的摄像头相当于凹透镜
C．车牌上的二维码是光源
D．二维码中黑色部分发生漫反射，白色部分发生镜面反射
2．如图所示的简易幻灯机，由灯泡、胶片、凸透镜组成，要使幻灯机屏幕上的清晰像更大一些，则应（　　）

A．将幻灯机远离屏幕，同时镜头略远离胶片
B．将幻灯机远离屏幕，同时镜头略靠近胶片
C．将幻灯机靠近屏幕，同时镜头略远离胶片
D．将幻灯机靠近屏幕，同时镜头略靠近胶片
3．二维码（如图）己经深度融入我们的生活，用手机扫描它可实现快速登录网页、快速付款。……，当手机扫描二维码时（　　）

A．手机的摄像头相当于凹透镜
B．二维码不是光源，所以经手机扫描后不能成像
C．二维码位于摄像头的一倍焦距以内
D．二维码中黑色部分吸收光，白色部分反射光
4．关于显微镜的物镜和目镜，下列说法正确的是（　　）
A．物镜的焦距较短，相当于照相机
B．物镜的焦距较短，相当于放大镜
C．目镜的焦距较长，相当于照相机
D．目镜的焦距较长，相当于放大镜
5．将万花筒的一端对着光亮的地方转动，从另一端能看到千变万化的对称图案，由此可以判断万花筒内放置的是（　　）
A．凸透镜 B．凹面镜 C．平面镜 D．凹透镜
6．如图所示，模拟近视眼、矫正视力的实验中，相当于晶状体的是（　　）

A．眼镜 B．光屏 C．凸透镜 D．烛焰
7．近视眼和远视眼的成因示意图如图所示，下列说法正确的是（　　）

A．甲是远视眼，应配戴凹透镜矫正
B．甲是近视眼，晶状体折光能力较弱
C．乙是远视眼，应配戴凸透镜矫正
D．乙是近视眼，晶状体折光能力较弱
8．在测量凸透镜的焦距时，小明将凸透镜正对着太阳光，再把一张纸放在它的下方，当纸上的光斑并非最小的时候，测得光斑到凸透镜的距离为10cm，则该凸透镜的焦距（　　）
A．一定大于10cm
B．一定小于10cm
C．一定等于10cm
D．可能大于10cm，也可能小于10cm

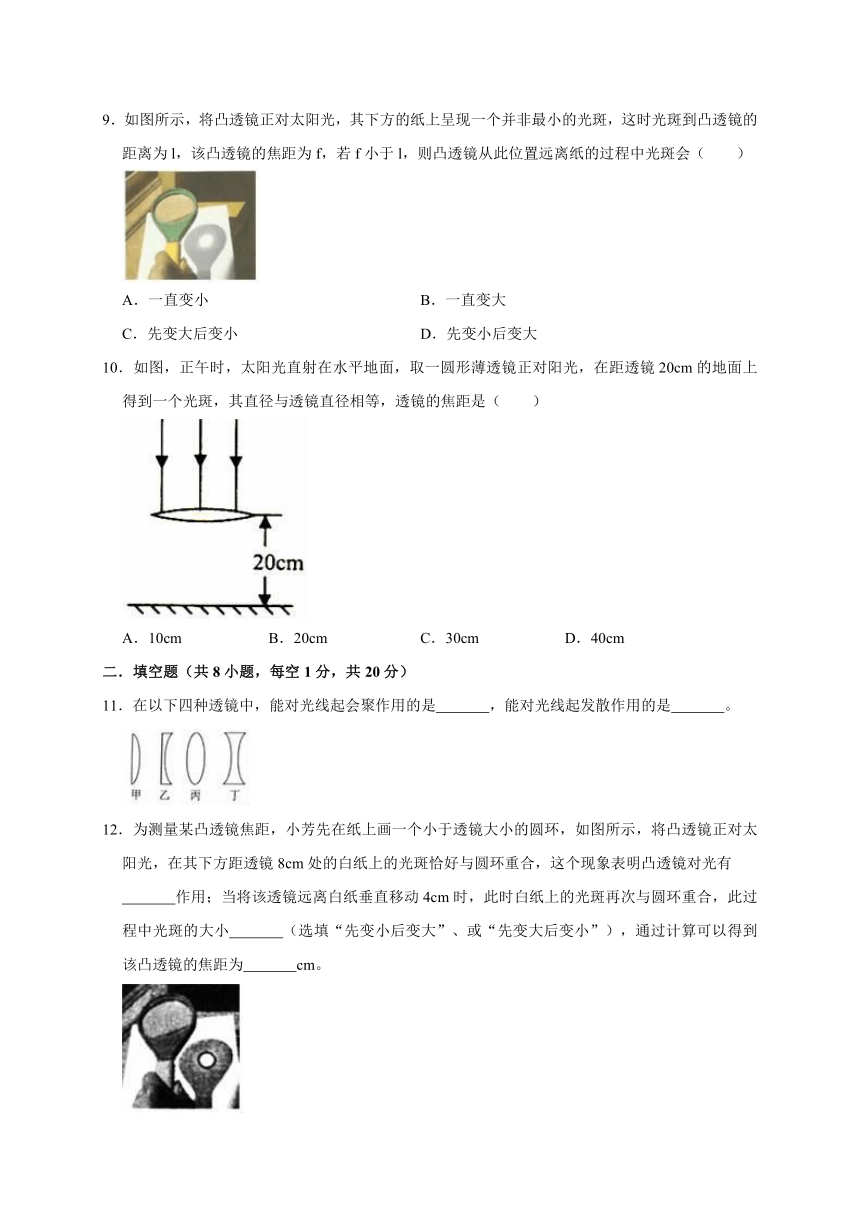

9．如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l，该凸透镜的焦距为f，若f小于l，则凸透镜从此位置远离纸的过程中光斑会（　　）

A．一直变小 B．一直变大
C．先变大后变小 D．先变小后变大
10．如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是（　　）

A．10cm B．20cm C．30cm D．40cm
二．填空题（共8小题，每空1分，共20分）
11．在以下四种透镜中，能对光线起会聚作用的是　 　，能对光线起发散作用的是　 　。

12．为测量某凸透镜焦距，小芳先在纸上画一个小于透镜大小的圆环，如图所示，将凸透镜正对太阳光，在其下方距透镜8cm处的白纸上的光斑恰好与圆环重合，这个现象表明凸透镜对光有
　 　作用；当将该透镜远离白纸垂直移动4cm时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小　 　（选填“先变小后变大”、或“先变大后变小”），通过计算可以得到该凸透镜的焦距为　 　cm。

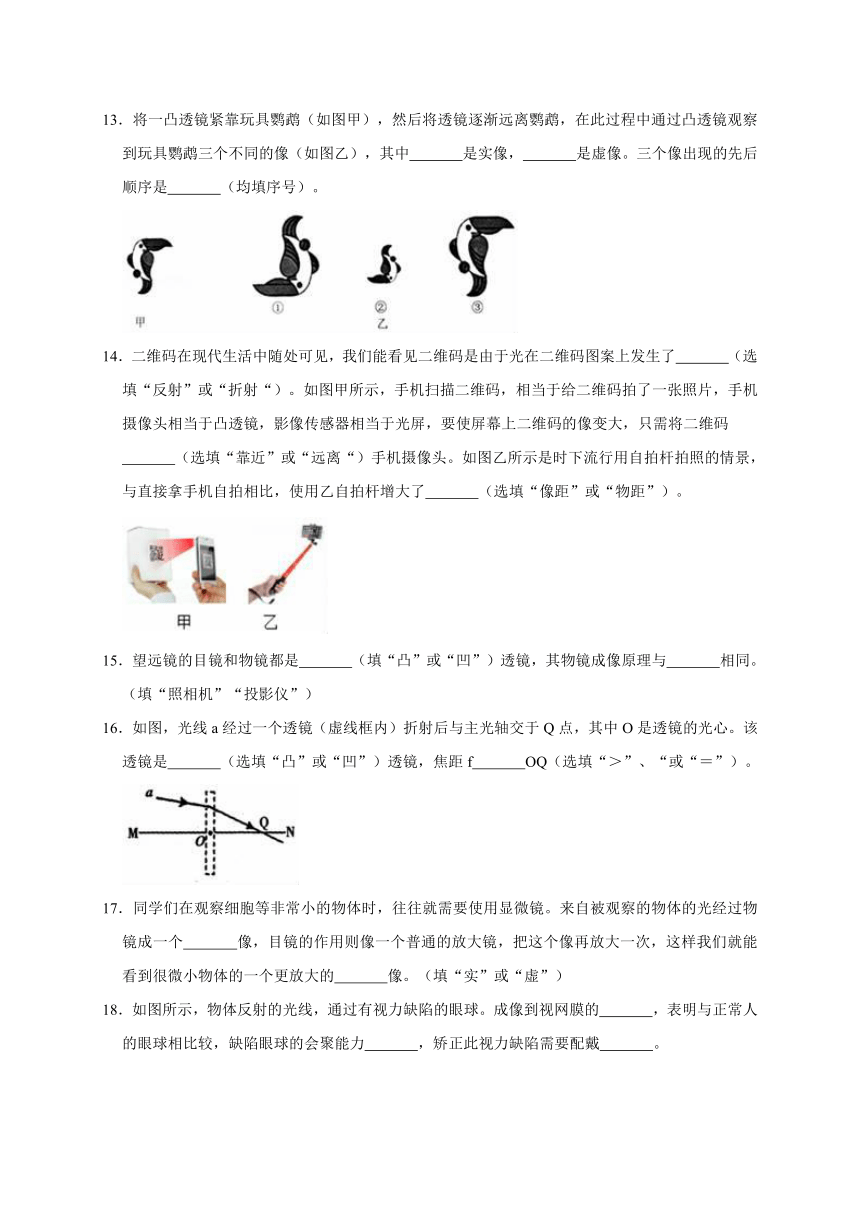

13．将一凸透镜紧靠玩具鹦鹉（如图甲），然后将透镜逐渐远离鹦鹉，在此过程中通过凸透镜观察到玩具鹦鹉三个不同的像（如图乙），其中　 　是实像，　 　是虚像。三个像出现的先后顺序是　 　（均填序号）。

14．二维码在现代生活中随处可见，我们能看见二维码是由于光在二维码图案上发生了　 　（选填“反射”或“折射“）。如图甲所示，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏，要使屏幕上二维码的像变大，只需将二维码
　 　（选填“靠近”或“远离“）手机摄像头。如图乙所示是时下流行用自拍杆拍照的情景，与直接拿手机自拍相比，使用乙自拍杆增大了　 　（选填“像距”或“物距”）。

15．望远镜的目镜和物镜都是　 　（填“凸”或“凹”）透镜，其物镜成像原理与　 　相同。（填“照相机”“投影仪”）
16．如图，光线a经过一个透镜（虚线框内）折射后与主光轴交于Q点，其中O是透镜的光心。该透镜是　 　（选填“凸”或“凹”）透镜，焦距f　 　OQ（选填“＞”、“或“＝”）。

17．同学们在观察细胞等非常小的物体时，往往就需要使用显微镜。来自被观察的物体的光经过物镜成一个　 　像，目镜的作用则像一个普通的放大镜，把这个像再放大一次，这样我们就能看到很微小物体的一个更放大的　 　像。（填“实”或“虚”）
18．如图所示，物体反射的光线，通过有视力缺陷的眼球。成像到视网膜的　 　，表明与正常人的眼球相比较，缺陷眼球的会聚能力　 　，矫正此视力缺陷需要配戴　 　。

三．作图题（共1小题）
19．经凸透镜折射后，右侧的两条光线如图所示，请作出凸透镜左侧对应的两条光线。

四．实验探究题（共4小题，每空2分，共38分）
20．如图在“自制水滴显微镜”的实验中。
（1）应使红箭头、小水滴、凸透镜在同一竖直直线上，且始终保持凸透镜是水平的，眼睛离凸透镜不要太近。
（2）图中的水滴相当于凸透镜，透过它应该能看到一个　 　（选填“正立”或“倒立”）、　 　（选填“放大”或“缩小”）的箭头，人眼通过显微镜观察红色箭头时看到的是　 　像（选填“实”或“虚”）。
（3）若要使看到的像更大，应该适当　 　（选填“増大”或“减小”）水滴与箭头的距离，并调整凸透镜的位置。

21．如图所示，小孔和凸透镜都可以成像，两者成像过程及所成像性质有着许多的相同点和不同点。

（1）相同点有：两者都能成倒立　 　的实像，倒立　 　的实像，倒立　 　的实像，且烛焰与其　 　位于孔或凸透镜的两侧。
（2）不同点有：小孔成像是光　 　；凸透镜成像是光的　 　；小孔仅成实像；凸透镜能成　 　，也能成　 　或不成像；小孔成像中，任何位置的像都是　 　的；凸透镜成像中，随着物体位置不同，清晰像的位置　 　。
22．小明用薄膜充水后制成水透镜模拟眼球中的晶状体，用以比较正常眼、近视和远视眼的焦距大小。实验中测得图甲的焦距为10cm，再将甲分别挤压成图乙、图丙的形状，并分别量焦距。
（1）测得焦距小于10cm的是图　 　，模拟近视眼的是图　 　（填“甲”“乙”或“丙”）。
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是图　 　（填“甲”“乙”或“丙”）。
（3）目前很多近视患者戴隐形眼镜来矫正视力隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度　 　（填“大于”“小于”或“等于”）0.05mm。

23．物理实验室中一个凸透镜的焦距标记模糊不清了，请你设计一个实验方案大致测出这个凸透镜的焦距。
（1）实验所用的器材；　 　
（2）实验步骤。　 　
五．解答题（共2小题，每小题11分，共22分）
24．五一期间小红随父亲到宜昌市磨基山公园游玩，小红父亲用照相机拍摄了夷陵长江大桥的清晰照片，小红发现相机中桥的像有点小，提议能否把桥的像拍得更大一些，她父亲便更换相机镜头后在原地又拍摄了一张夷陵长江大桥的清晰照片，如图所示。

（1）两次成像的大小不同是什么原因造成的呢？
（2）用照相机拍照时，要想成的像更大，除了更换相机镜头外，还可以怎么做？请说出你的办法。
25．如图所示，善于观察的小红发现阳光直射时，刚浇过水的花叶上很容易出现“焦斑”；有阳光比没阳光时，花叶上的水珠消失的更快。请你解释：
（1）花叶上的水珠相当于什么透镜？花叶上出现“焦斑”是因为这种透镜对光起什么作用？
（2）为什么有阳光比没阳光时，花叶上的水珠消失的更快？



参考答案与试题解析
一．选择题（共10小题）
1．【分析】（1）凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机；
（2）能发光的物体称为光源；
（3）入射光线是平行的，反射光线也是平行的是镜面反射，入射光线是平行的，反射光线向各个方向的是漫反射。
【解答】解：AB、摄像头相当于凸透镜，物体到摄像头的距离大于二倍焦距，成倒立缩小的实像，应用是照相机，故A正确，B错误；
C、二维码本身不发光，不是光源，故C错误；
D、白色可以反射所有色光，是漫反射，黑色可以吸收所有色光，不反射光，故D错误。
故选：A。
【点评】本题考查了光的反射、凸透镜的成像原理、光源的概念等，有一定综合性，但难度不大。
2．【分析】要解决此题，需要掌握幻灯机的制作原理，知道幻灯机是根据物距处于1倍和2倍焦距之间时成放大、倒立实像的原理制成的；同时还要知道物距和像距的变化规律，即物距变大、像距变小，像变小；物距变小、像距变大，像变大。
【解答】解：放映幻灯时，要想在屏幕上得到更大的清晰的像，根据凸透镜成实像的规律可知，像变大，则像距变大，物距变小，所以应增大屏幕到镜头的距离（可将幻灯机远离屏幕），同时减小幻灯片与镜头的距离（镜头略靠近胶片），故B正确。
故选：B。
【点评】此题主要考查了凸透镜成像的原理及应用，一定要熟练掌握凸透镜成像的规律，搞清成像特点与物距、像距之间的关系是解决该类问题的关键。
3．【分析】解答此题从以下知识点入手：
（1）本身能发光的物体称为光源；
（2）凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机。
【解答】解：
AC、手机摄像头相当于凸透镜，是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故AC错误；
B、二维码本身不发光，不是光源，二维码可以反射光线，所以经手机扫描后可以成像，故B错误；
D、当扫描黑白相间的条纹时，黑色条纹吸收所有光线，即黑色条纹不反射色光，而白色条纹能够反射所有色光，故D正确；
故选：D。
【点评】此题主要考查了凸透镜成像规律的应用，关键是记熟成像规律并能做到举一反三。
4．【分析】解答此题要明确显微镜的构造和成像原理：显微镜有物镜和目镜组成，目镜成的是正立、放大的虚像，显微镜的物镜成的是放大、倒立的实像。
【解答】解：显微镜的物镜成倒立放大的实像，物距看起来很小，但处于物镜的1f和2f之间，说明物镜的焦距比较小，相当于投影仪；
成的倒立放大的实像通过目镜成正立放大的虚像，此时像处于目镜的焦点之内，则目镜的焦距比较大，故D正确。
故选：D。
【点评】此题考查了显微镜的目镜和物镜的特点，掌握目镜和成像特点便可分析。
5．【分析】根据万花筒的工作原理分析。
【解答】解：万花筒是靠平面镜反射而成的，它是由三面平面镜组成一个三棱镜，再在一头放上一些各色玻璃碎片，将万花筒的一端对着光亮的地方转动，这些碎片经过三面平面镜的多次反射，根据平面镜成像的原理可知，平面镜中就会出现对称的图案，从而看到千变万化的图案。
故选：C。
【点评】本题考查了万花筒的原理，知道平面镜成像的应用是解题的关键。
6．【分析】（1）人眼的晶状体相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立缩小的实像。
（2）近视眼是像成在视网膜的前方，应佩戴凹透镜。远视眼是像成在视网膜的后方，应佩戴凸透镜。
【解答】解：人眼的晶状体和角膜相当于凸透镜，视网膜相当于光屏，外界物体在视网膜上成倒立的实像；
故选：C。
【点评】本题主要考查学生对眼睛及其视物原理的了解和掌握，以及对近视眼的成因和矫正方法的掌握。
7．【分析】（1）近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方，由此可以确定哪一个图表示了近视眼的成像情况。近视眼佩戴凹透镜进行矫正。
（2）远视眼的晶状体较薄，会聚能力较弱，看近处的物体时，将像成在视网膜的后面，远视眼佩戴凸透镜进行矫正。
【解答】解：
甲图的入射光线会聚在视网膜的前方，是晶状体折光能力太强，所以甲图表示了近视眼的成像情况；为了使光线会聚在原来的会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此应配戴对光线具有发散作用的凹透镜来矫正。
乙图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱，所以乙图表示了远视眼的成像情况；为了使光线会聚在原来的会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此应配戴对光线具有会聚作用的凸透镜来矫正。
综上所述，只有C说法是正确的。
故选：C。
【点评】图示来源于课本，分别表示了远视眼和近视眼的成因的光路图。明确近视眼与远视眼的成因是解决此题的关键。
8．【分析】太阳光可看做是平行光，平行光照射到凸透镜上经过折射后会聚到焦点，焦点到透镜光心的距离为该透镜的焦距，根据纸上呈现一个并非最小的光斑，可得出结论。
【解答】解：平行于主光轴的光线经凸透镜折射后会聚一点，这点为最小、最亮时是凸透镜的焦点，焦点到透镜光心的距离为该透镜的焦距，
测得光斑到凸透镜的距离为10cm，而这个非最小的光斑可能在焦点之前，也可能在焦点之后，故该凸透镜的焦距可能大于10cm，也可能小于10cm。
故选：D。
【点评】记住平行光会聚在焦点上，还是继续直线传播的。焦点前后光斑都比焦点光斑大，且关于焦点对称。
9．【分析】根据纸上呈现一个并非最小的光斑，根据凸透镜的焦距f小于l可知这个光斑可能是焦点之后的，然后即可推断光斑的变化。
【解答】解：光斑到凸透镜的距离为l，若f小于l，则说明该光斑在焦点之后；
则凸透镜从此位置远离纸的过程中，光斑会一直变大。
故选：B。
【点评】此题考查的是凸透镜的成像规律，理解“光屏上得到最小物象”时，像距即为焦距是解答此类问题的关键。
10．【分析】凸透镜对光线有会聚的作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距。
【解答】解：
在距透镜20cm的地面上得到一个直径与透镜直径一样大小的圆形光斑，这是太阳光经凸透镜折射后经过凸透镜的焦点继续向前传播形成的，且光斑位置到焦点的距离与凸透镜到焦点的位置相同，因此，透镜的焦距是此时总距离的一半，即×20cm＝10cm，故A正确，BCD错误。
故选：A。
【点评】考查了凸透镜焦距的求法，太阳光经凸透镜在光屏上出现最小最亮的光斑，就是凸透镜的焦点，此题的光斑不是凸透镜的焦点。
二．填空题（共8小题）
11．【分析】根据凸透镜和凹透镜定义进行判断：中间比边缘厚的透镜是凸透镜，凸透镜对光线具有会聚作用；中间比边缘薄的透镜是凹透镜，凹透镜对光线具有发散作用。
【解答】解：如图，甲丙透镜中间比边缘厚是凸透镜，对光线具有会聚作用；
乙丁透镜中间比边缘薄是凹透镜，对光线具有发散作用。
故答案为：甲丙；乙丁。
【点评】判断透镜是凸透镜还是凹透镜有多种方法：还有根据定义判断、根据成像情况进行判断、根据对光线的作用进行判断。
12．【分析】阳光可以看作是平行光，经过凸透镜折射后形成最小最亮光斑，表明光线会聚；
太阳光是平行光，凸透镜正对阳光，平行于主光轴的光线经凸透镜折射后会聚到主光轴上一个最小、最亮的点，这点是凸透镜的焦点。
【解答】解：小芳先在纸上画一个小于透镜大小的圆环，将凸透镜正对太阳光，在其下方距透镜8cm处的白纸上的光斑恰好与圆环重合，这表明光会聚了，即凸透镜对光线具有会聚作用；
当将该透镜远离白纸垂直移动时，光斑会变小，直至成为一个最小最亮的光斑，该光斑的位置即为焦点的位置；然后继续移动凸透镜，光斑会变大；由于透镜离白纸垂直移动4cm时，白纸上的光斑再次与圆环重合，这表明最小最亮的光斑在这4cm的中间，即2cm处，所以凸透镜的焦距为8cm+2cm＝10cm。
故答案为：会聚；先变小后变大；10。
【点评】此题是探究凸透镜的会聚作用，同时考查凸透镜成像规律及其应用，掌握凸透镜成像的特点是凸透镜成像习题中重要依据，一定要熟练掌握。
13．【分析】凸透镜成像规律：物距小于焦距成正立、放大的虚像；物距大于一倍焦距小于二倍焦距成倒立、放大的实像；物距等于二倍焦距成倒立等大实像；物距大于二倍焦距成倒立、缩小的实像。
成实像时，物距越大，像距越小，像也越小；成虚像时，物距越大，像越大。
【解答】解：
玩具鹦鹉紧靠凸透镜时，物距小于焦距，成正立、放大的虚像，如图③；
将透镜逐渐远离鹦鹉，鹦鹉到凸透镜的距离为一倍焦距和二倍焦距之间时，成的是倒立、放大的实像，如图①；
将透镜逐渐远离鹦鹉，鹦鹉到凸透镜的距离大于二倍焦距时，成的是倒立、缩小的实像，如图②；
所以①②是实像，③是虚像；三个像出现的先后顺序为③①②。
故答案为：①②；③；③①②。
【点评】此题主要考查了凸透镜成像的规律，要熟练掌握凸透镜成像特点与物距之间的关系。平时在学习过程中善于总结实像与虚像的区别，实像都是倒立的，虚像是正立的。
14．【分析】二维码会反射光线；凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机，凸透镜成实像时，物近像远像变大；
自拍杆可以增大镜头与人之间的距离。
【解答】解：
看见二维码是由于光在二维码图案上发生了反射，反射的光线进入人的眼睛；手机的镜头为凸透镜，二维码反射的光经过摄像头后，成倒立、缩小的实像；要使屏幕上二维码的像变大，需要减小物距，增大像距，即将二维码靠近手机摄像头。
用自拍杆拍照时，增大了人与镜头间的距离，增大了物距。
故答案为：反射；靠近；物距。
【点评】本题考查光的反射现象、凸透镜成像及其应用，与实际生活联系密切，是一道基础题。
15．【分析】两组凸透镜组成的望远镜，首先通过物镜成物体倒立缩小的实像，这与照相机的成像原理相似；然后通过目镜成正立放大的虚像，这与放大镜的成像原理相似。
【解答】解：
望远镜的目镜和物镜都是凸透镜；望远镜观察物体时，物距大于2f，成倒立缩小的实像，与照相机的成像原理相似，经目镜成正立放大的虚像，与放大镜的成像原理相似。
故答案为：凸；照相机。
【点评】本题考查了两组凸透镜组成的望远镜，物镜和目镜的成像特点，属于光学基础知识的考查，难度不大。
16．【分析】根据光线经透镜后是会聚了还是发散了判定透镜的种类；
平行主光轴的光线经凸透镜后会聚焦点，焦点在Q点的右侧，进而判定OQ和焦距的关系。
【解答】解：
由图可知，a是射向透镜的光线，经透镜后折射光线靠拢主光轴，所以该透镜对光线具有会聚作用，此透镜为凸透镜；
如图，平行主光轴的光线经凸透镜后会聚于焦点F，焦距f＝OF，可见，f＞OQ。

故答案为：凸；＞。
【点评】本题考查了透镜对光线的作用和凸透镜的三条特殊光线，属于基础题目。
17．【分析】显微镜有两组透镜：一组是靠近物体的物镜，相当一个投影仪，成倒立的放大的实像；一组是靠近眼睛的目镜，相当于一个放大镜，刚才倒立的放大的实像成在目镜的焦点以内，使像再次成正立的放大的虚像。
【解答】解：
显微镜的物镜和目镜都是凸透镜，即将载物台上的物体放在物镜的1倍焦距和2倍焦距之间，成倒立、放大的实像，其原理与投影仪相似；此时经过物镜所成的像恰好处于目镜的1倍焦距以内，故该像再经目镜成放大的虚像，故经过物镜和目镜的共同作用，从而可以看清微小的物体。
故答案为：实；虚。
【点评】掌握显微镜的物距和目镜都相当于凸透镜，并明确它们各相当于凸透镜的哪一种成像情况是解决该题的关键。
18．【分析】据图中物体所成像的位置可以判断出像成在视网膜的前方还是后方，而后据凸透镜对光线的会聚作用、凹透镜对光线的发散作用进行判断即可。
【解答】解：由图可知，物体经晶状体后成像在视网膜后面，所以该眼睛是远视眼；与正常人的眼球相比较，缺陷眼球的会聚能力减弱；远视眼需要佩戴凸透镜将光线会聚一些，这样像可以成在视网膜上。
故答案为：后面；减弱；凸透镜。
【点评】本题考查学生对远视眼的特点及其矫正方法的掌握情况，明确远视眼的晶状体将光线会聚在视网膜之后，应该佩戴凸透镜进行矫正是关键。
三．作图题（共1小题）
19．【分析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。
【解答】解：
平行于主光轴的光线经凸透镜折射后折射光线通过焦点；过焦点的光线经凸透镜折射后折射光线平行于主光轴，由此画出入射光线如图所示：
。
【点评】凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点。
四．实验探究题（共4小题）
20．【分析】根据显微镜的工作原理解答此题：显微镜的物镜相当于投影仪的镜头，使物体成倒立、放大的实像；目镜的作用相当于一个放大镜，使物镜成的实像，通过目镜再成一个正立、放大的虚像。经过两次凸透镜的放大作用，使微小的物体放大许多倍。
【解答】解：（2）由图可知，凸透镜在上面，应该是目镜；水滴靠近物体，应该是物镜，成的是倒立、放大的实像；凸透镜相当于一个放大镜，成的是一个正立、放大的虚像；所以人眼通过显微镜看到的红色箭头是虚像；
（3）若要使看到的像更大，则像距变大，物距减小，应该适当减小水滴与箭头的距离，并调整凸透镜的位置。
故答案为：（2）倒立；放大；虚；（3）减小。
【点评】该题以探究实验的形式考查了显微镜的构造及原理，了解物镜和目镜的成像原理是解答此题的关键。
21．【分析】小孔成像是由光在同种均匀介质中沿直线传播形成的实像，成的像是倒立的；根据物距、像距的变化，所成的像可能是放大，也可能是缩小，还可能等大；
凸透镜成像规律：物距小于焦距成正立放大虚像；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。
【解答】解：
（1）相同点有：小孔和凸透镜都能成倒立、缩小的实像，还可以成倒立、放大的实像，还能成倒立、等大的实像，且烛焰与其像位于孔或凸透镜的两侧；
（2）不同点有：小孔成像是由光在同种均匀介质中沿直线传播形成的实像；凸透镜对光线具有会聚作用，成像属于光的折射；
小孔仅成实像；当物距大于焦距时，凸透镜能成实像，当物距小于焦距时能成虚像，当物距等于焦距时不成像；小孔成像中，任何位置的像都是清晰的；凸透镜成像中，随着物体位置不同，清晰像的位置不同。
故答案为：（1）缩小；放大；等大；像；（2）沿直线传播；折射；实像；虚像；清晰；不同。
【点评】本题考查凸透镜成像规律、小孔成像的特点，关键是将课本知识内容记忆清楚，仔细分析即可。
22．【分析】（1）根据图中乙丙的凸度大小即可确定测得小于10cm的焦距；根据近视眼是晶状体会聚能力增强，可确定模拟近视眼的图；
（2）凸透镜成实像时，物距减小，像距增大，像增大；
（3）近视眼用凹透镜来矫正，凹透镜是中间薄，四周厚的透镜。凹透镜对光线有发散作用
【解答】解：（1）因凸透镜的凸度越大，焦距越小，所以实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，由图可以看出，乙图的凸度比丙图大，则测得焦距小于10cm的是图乙；因为乙的焦距比丙的焦距小，所以会聚能力强，因此乙模拟的是近视眼；
（2）由图可知，甲、乙、丙透镜中焦距最大的是丙，用甲、乙、丙透镜分别对着远处的某一物体，相对而言，丙透镜的物距最小，根据凸透镜成实像时，物距减小，像距增大，像增大。可知其中像距较大的是丙图，
（3）近视眼患者戴的是凹透镜，凹透镜的四周的厚度要比中间的厚度厚，故这种超薄镜片的边缘厚度 大于0.05mm。此镜片对光有发散作用。
故答案为：（1）乙；乙；（2）丙；（3）大于。
【点评】解决此类题目要结合近视眼的成因进行分析解答，要会结合物理知识解决实际问题，有一定的难度。
23．【分析】太阳光可近似看作平行光，平行于主光轴的光经过凸透镜折射后会聚于一点，这个点就是凸透镜的焦点，焦点到透镜中心的距离即为焦距，据此分析；
【解答】解：（1）实验所用的器材：刻度尺、凸透镜、硬纸片。
（2）实验步骤：
①让太阳光平行于凸透镜的主光轴射向凸透镜，调整凸透镜的位置，直到在硬纸片上得到一个最小，最亮的亮点，即为凸透镜的焦点；
②用刻度尺测出该点到凸透镜光心的距离，即为凸透镜的焦距。
故答案为：（1）刻度尺、凸透镜、硬纸片；
（2）①让太阳光平行于凸透镜的主光轴射向凸透镜，调整凸透镜的位置，直到在硬纸片上得到一个最小，最亮的亮点，即为凸透镜的焦点；
②用刻度尺测出该点到凸透镜光心的距离，即为凸透镜的焦距。
【点评】此题考查了凸透镜的焦距的定义，注意直到在硬纸片上得到一个最小，最亮的亮点时方可测量。
五．解答题（共2小题）
24．【分析】凸透镜成实像时，物距越大，像距越小，成的像也越小；物距越小，像距越大，成的像也越大。
【解答】答：
（1）两次像的大小不同是由于更换镜头，镜头的焦距不同，成像的像距也就不同，像的大小不同。
（2）想成的像更大，应该增大像距，减小物距，即离桥更近一些，这样让物距减小，像距就会变大，像就更大。
【点评】本题考查了凸透镜成像的规律及应用，要熟练掌握规律内容，并自己对其进行规律性的总结，做到灵活应用。
25．【分析】（1）透明的物体都可以制成凸透镜，尽管材料不同，但是对光线的作用和成像情况都是相同的。水珠是一个凸透镜，凸透镜对光线有会聚作用。
（2）加快液体蒸发的因素有三个：提高液体温度、增大液体的表面积、加快液体上方空气的流动。
【解答】解：（1）花叶上的水珠中间厚，边缘薄，形成一个水凸透镜，在太阳光的照射下，由于凸透镜对光线的会聚作用，易引燃位于焦点处的花叶或花叶上出现“焦斑”；
（2）液体蒸发的快慢与液体的温度、液体表面积和液体表面上方空气的流动速度有关，温度越高、表面积越大，液面上方空气流动越快，蒸发越快。
所以，水珠被阳光照射，水温度升高，加快水的蒸发，所以有阳光比没阳光时，花叶上的水珠消失的更快。
答：（1）花叶上的水珠相当于凸透镜，花叶上出现“焦斑”是因为这种透镜对光起会聚作用；
（2）因为有阳光时温度高，蒸发快。
【点评】透明物质都可以制成凸透镜或凹透镜，虽然材料不同，但是对光线的作用是相同的。
