第二章 恒定电流 测试题（含答案）

第二章《恒定电流》测试题

一、单选题（每小题只有一个正确答案）
1．下列说法正确的是( )
A．由C=可知，电容器的电容与任一极板的电荷量Q成正比
B．由φ=可知，电场中某点的电势与电荷在该点处具有的电势能Ep成正比
C．由R=ρ可知，金属导体的电阻与其接入电路的长度成正比
D．由E=可知，某一电源的电动势与电源中非静电力所做的功成正比
2．如图所示是某导体的I－U图线，图中α＝45°，下列说法正确的是( )

A．该导体的电阻与其两端的电压成正比
B．此导体可能是半导体
C．I－U图线的斜率表示电阻的倒数，所以R＝1.0Ω
D．在该导体两端加6.0V电压时，每秒通过导体截面的电荷量是3.0C
3．关于电源电动势，下列说法正确的是( )
A．电源两极间的电压一定等于电源电动势
B．电源在没有接入电路时两极间电压等于电源电动势
C．所有电源的电动势都是相同的

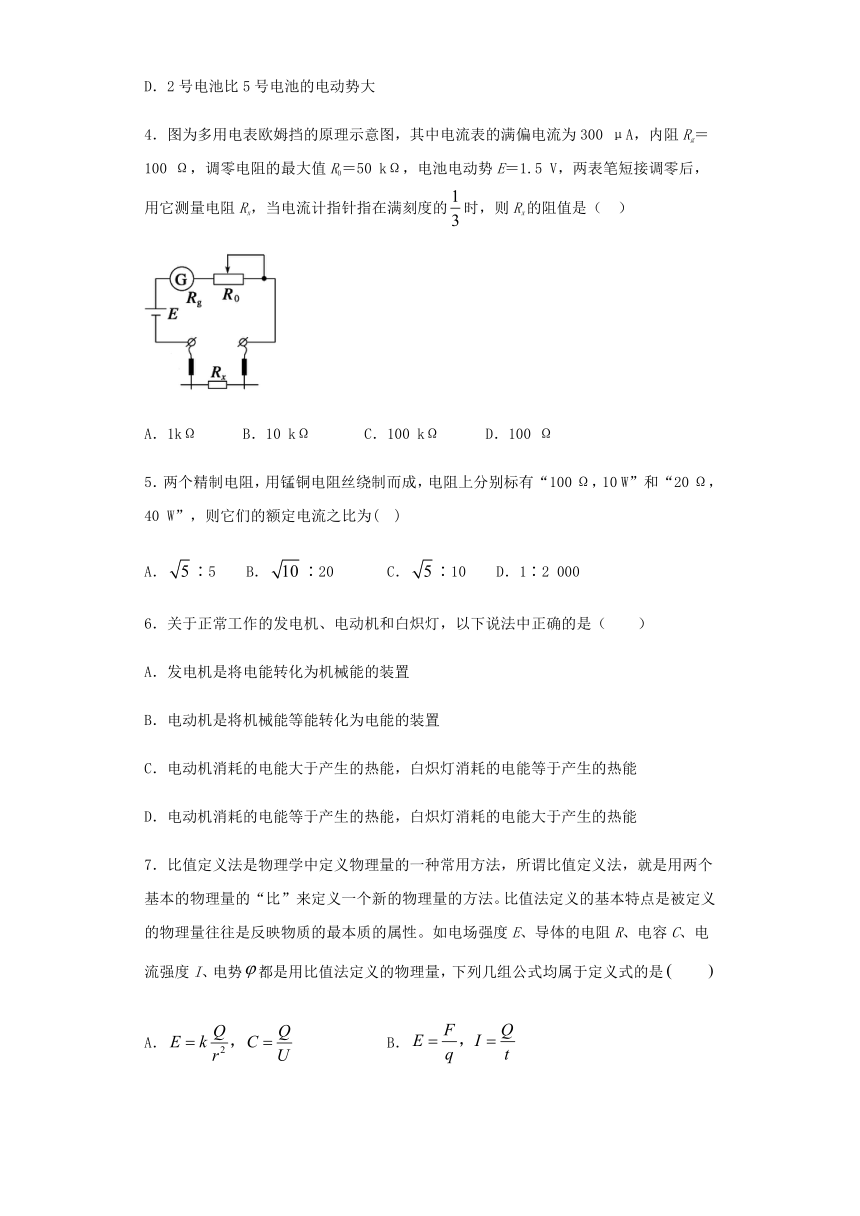

D．2号电池比5号电池的电动势大
4．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻Rg＝100 Ω，调零电阻的最大值R0＝50 kΩ，电池电动势E＝1.5 V，两表笔短接调零后，用它测量电阻Rx，当电流计指针指在满刻度的时，则Rx的阻值是（ ）

A．1kΩ B．10 kΩ C．100 kΩ D．100 Ω
5．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W”和“20 Ω，40 W”，则它们的额定电流之比为( )
A．∶5 B．∶20 C．∶10 D．1∶2 000
6．关于正常工作的发电机、电动机和白炽灯，以下说法中正确的是（　　）
A．发电机是将电能转化为机械能的装置
B．电动机是将机械能等能转化为电能的装置
C．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能
D．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能
7．比值定义法是物理学中定义物理量的一种常用方法，所谓比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法。比值法定义的基本特点是被定义的物理量往往是反映物质的最本质的属性。如电场强度E、导体的电阻R、电容C、电流强度I、电势都是用比值法定义的物理量，下列几组公式均属于定义式的是　　
A． B．

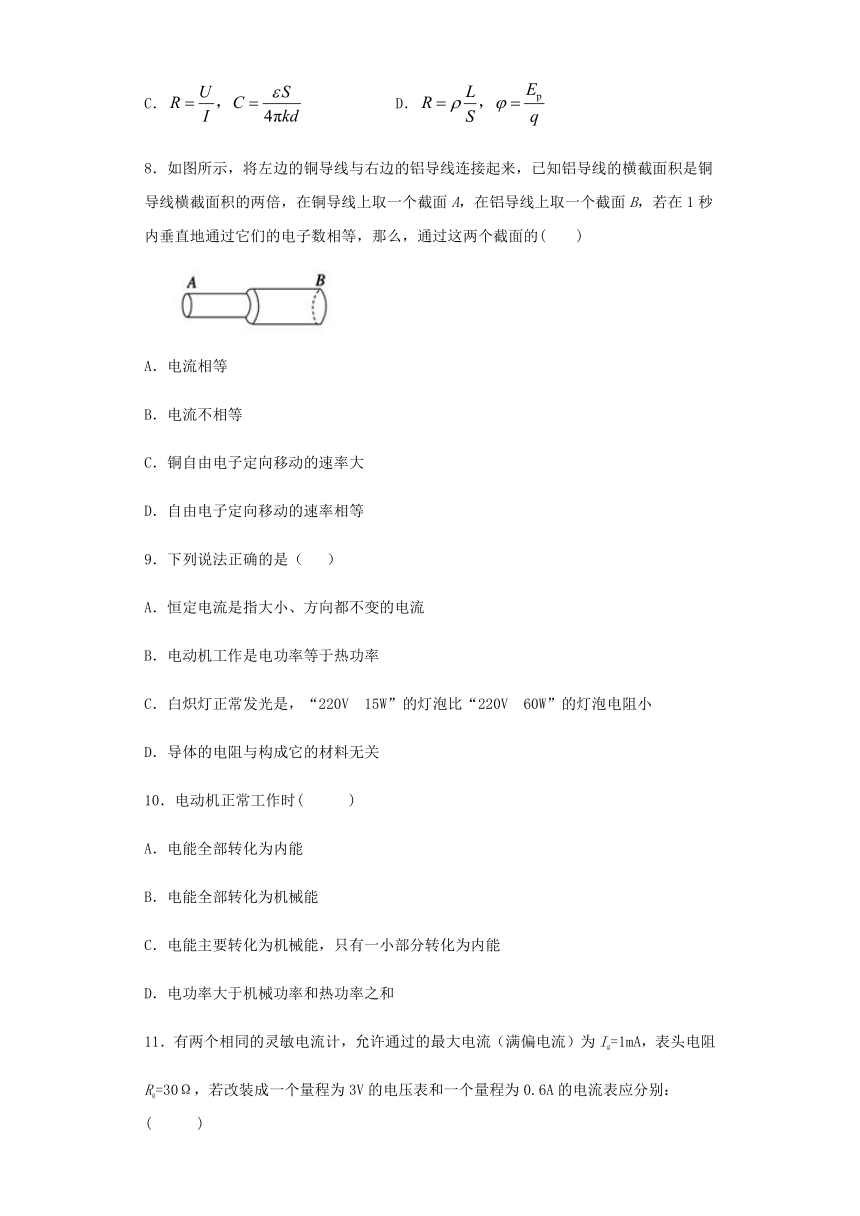

C． D．
8．如图所示，将左边的铜导线与右边的铝导线连接起来，已知铝导线的横截面积是铜导线横截面积的两倍，在铜导线上取一个截面A，在铝导线上取一个截面B，若在1秒内垂直地通过它们的电子数相等，那么，通过这两个截面的(　　)

A．电流相等
B．电流不相等
C．铜自由电子定向移动的速率大
D．自由电子定向移动的速率相等
9．下列说法正确的是（ ）
A．恒定电流是指大小、方向都不变的电流
B．电动机工作是电功率等于热功率
C．白炽灯正常发光是，“220V 15W”的灯泡比“220V 60W”的灯泡电阻小
D．导体的电阻与构成它的材料无关
10．电动机正常工作时( )
A．电能全部转化为内能
B．电能全部转化为机械能
C．电能主要转化为机械能，只有一小部分转化为内能
D．电功率大于机械功率和热功率之和
11．有两个相同的灵敏电流计，允许通过的最大电流（满偏电流）为Ig=1mA，表头电阻
Rg=30Ω，若改装成一个量程为3V的电压表和一个量程为0.6A的电流表应分别：( )

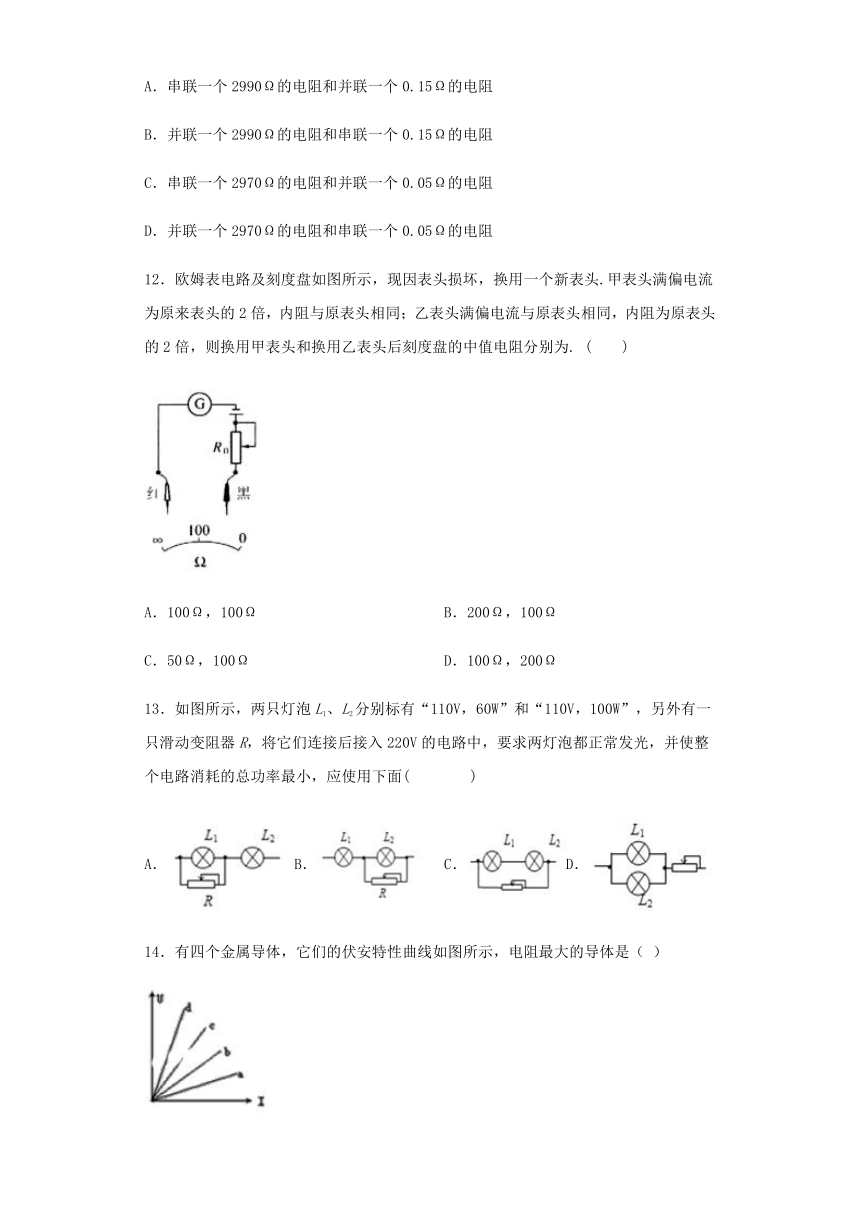

A．串联一个2990Ω的电阻和并联一个0.15Ω的电阻
B．并联一个2990Ω的电阻和串联一个0.15Ω的电阻
C．串联一个2970Ω的电阻和并联一个0.05Ω的电阻
D．并联一个2970Ω的电阻和串联一个0.05Ω的电阻
12．欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头.甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍，则换用甲表头和换用乙表头后刻度盘的中值电阻分别为. ( )

A．100Ω，100Ω B．200Ω，100Ω
C．50Ω，100Ω D．100Ω，200Ω
13．如图所示，两只灯泡L1、L2分别标有“110V，60W”和“110V，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面( )
A． B． C．D．
14．有四个金属导体，它们的伏安特性曲线如图所示，电阻最大的导体是（ ）

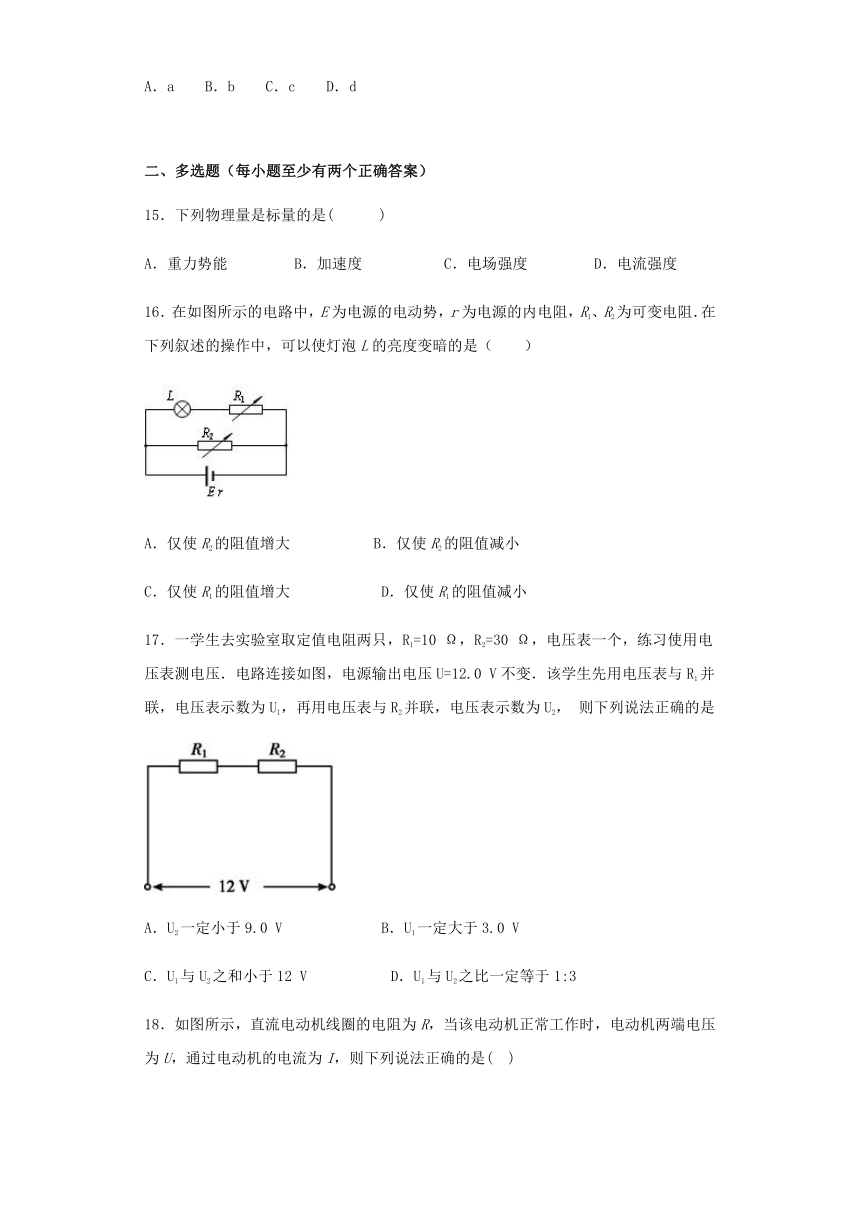

A．a B．b C．c D．d

二、多选题（每小题至少有两个正确答案）
15．下列物理量是标量的是( )
A．重力势能 B．加速度 C．电场强度 D．电流强度
16．在如图所示的电路中，E为电源的电动势，r为电源的内电阻，R1、R2为可变电阻．在下列叙述的操作中，可以使灯泡L的亮度变暗的是（ ）

A．仅使R2的阻值增大 B．仅使R2的阻值减小
C．仅使R1的阻值增大 D．仅使R1的阻值减小
17．一学生去实验室取定值电阻两只，R1=10 Ω，R2=30 Ω，电压表一个，练习使用电压表测电压．电路连接如图，电源输出电压U=12.0 V不变．该学生先用电压表与R1并联，电压表示数为U1，再用电压表与R2并联，电压表示数为U2， 则下列说法正确的是

A．U2一定小于9.0 V B．U1一定大于3.0 V
C．U1与U2之和小于12 V D．U1与U2之比一定等于1:3
18．如图所示，直流电动机线圈的电阻为R，当该电动机正常工作时，电动机两端电压为U，通过电动机的电流为I，则下列说法正确的是( )

A．电动机内部的发热功率为I2R B．电动机的机械功率为IU
C．电动机的总功率为I2R D．电动机机械功率为IU－I2R
19．如图所示，闭合电键S，电压表的示数为U，电流表的示数为I，现向左调节滑动变阻器R的触头P，下列说法正确的是（ ）

A．I变大 B．U变大
C．电阻R1的功率变大 D．电源的总功率变大


三、实验题
20．为了研究某导线的特性，某同学所做部分实验如下：
(1)用螺旋测微器测出待测导线的直径，如图甲所示，则螺旋测微器的读数为_____mm；

(2)用多用电表直接测量一段导线的阻值，选用“×10”倍率的电阻档测量，发现指针偏转角度太大，因此需选择________倍率的电阻档(选填“×1”或“×100”)，欧姆调零后再进行测量，示数如图乙所示，则测量值为_______Ω；

(3)另取一段同样材料的导线，进一步研究该材料的特性，得到电阻R 随电压U变化图像如图丙所示，则由图像可知，当所加电压为3.00V时，材料实际消耗的电功率为________W．(结果保留两位有效数字)

21．测定电源的电动势和内电阻的实验电路和U—I图象如图所示

现备有以下器材：
A．干电池1 个
B．滑动变阻器（0?50Ω）
C．电压表（0?3V）
D．电压表（0?15V）
E.电流表（0?0.6A）
F.电流表（0?3A）
(1)其中电压表____和电流表应选_____（填字母代号）
(2)如图乙是根据实验数据画出的U—I图象.由此可知这个干电池的电动势E=___V，内电阻r=___ （保留两位有效数字）

四、解答题
22．某导体的电阻是，当8 A的电流通过时，3分钟产生的热量是多少焦？
23．如图所示电路中，甲、乙两个毫安表的内阻均为6Ω，R3=R4=12Ω，S断开时，AB之间电阻为3Ω，S闭合时，甲、乙两个毫安表的示数之比为1：2，求R1、R2的阻值各为多少？

24．如图所示是电饭煲的电路图，S1是一个控温开关，手动闭合后，当此开关温度达到居里点（103℃）时，会自动断开。S2是一个自动控温开关，当温度低于60℃时会自动闭合；温度高于80℃时，会自动断开。红灯是加热时的指示灯，黄灯是保温时的指示灯。分流电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻不计。
（1）根据电路分析，叙述电饭煲煮饭的全过程（包括加热和保温的过程）。
（2）简要回答，如果不闭合开关S1，电饭煲能将饭煮熟吗？
（3）计算加热和保温两种状态下，电饭煲的消耗功率之比。




参考答案
1．C 2．D 3．B 4．B 5．C 6．C 7．B 8．A 9．A 10．C 11．C 12．C 13．A 14．D 15．AD 16．BC 17．ACD 18．AD 19．BC
20．1.732（1.730～1.734） ×1 22 （或22.0） 0.78（0.76-0.80）
21．C E 1.5 0.75
22．
23．3Ω和1Ω
24．（1）略（2）略（3）
