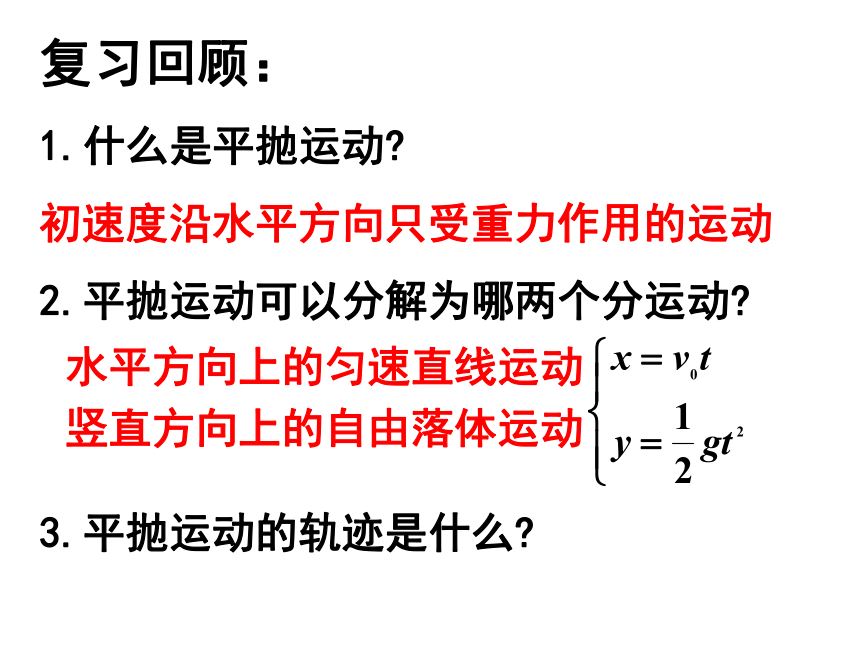

复习回顾：
1.什么是平抛运动?
初速度沿水平方向只受重力作用的运动
2.平抛运动可以分解为哪两个分运动?


3.平抛运动的轨迹是什么?
水平方向上的匀速直线运动
竖直方向上的自由落体运动

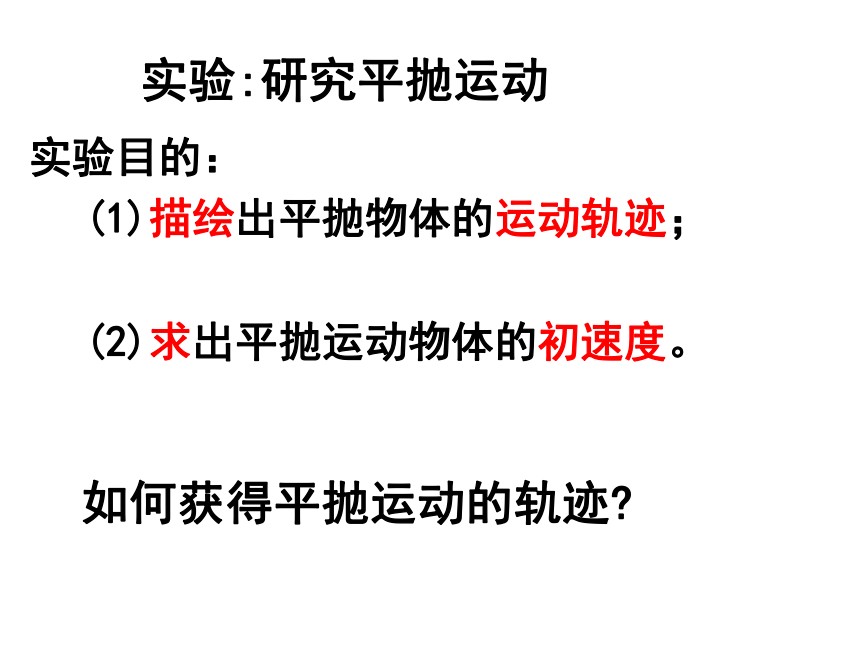

实验目的：
(1)描绘出平抛物体的运动轨迹；

(2)求出平抛运动物体的初速度。
实验:研究平抛运动
如何获得平抛运动的轨迹?
　　优秀学生在成长的道路上往往一帆风顺，学习上得心应手，左右逢源，有很多还一直任学生干部，工作能力突出，深得老师器重，同学羡慕，是在鲜花和掌声中成长起来的下面美文网小编为你分享的是学生会主席座右铭，希望你喜欢！　　学生会主席座右铭(最新篇)　　1)有时候，洒脱一点，眼前便柳暗花明;宽容一点，心中便海阔天空。身边的世界往往比我们想象的要睿智与宽容。　　2)明日复明日，明日何其多，我生待明日，万事成蹉跎。——安多　　3)每道错题做三遍。第一遍：讲评时;第二遍：一周后;第三遍：考试前。　　4)淡薄功利，轻装前进;不计付出，坚韧不拔;不达目的，誓不罢休。　　5)善待你的爱好，别让它们为学习让路，要让它们替学习服务。　　6)有志者事竟成。——魏红霞　　7)人生能有几回搏？现在不搏更待何时？珍惜机遇吧，让金色的年华碰撞出更加灿烂的火花！　　8)圣人与常人之间往往只相差一小步，而这一小步却往往需要非凡的毅力才能赶上。　　9)忘掉失败，不过要牢记失败中的教训。　　10)平日从严，高考坦然。　　11)高考是比知识、比能力、比心理、比信心、比体力的一场综合考试。　　12)更快、更高、更强。领先就是金牌。
1、如何获得小球做平抛运动的轨迹？
方案一 ：
描迹法
方案二 ：
径迹法
o
x
y










方案三 ：
用频闪照相机得到物体运动的轨迹
照相法

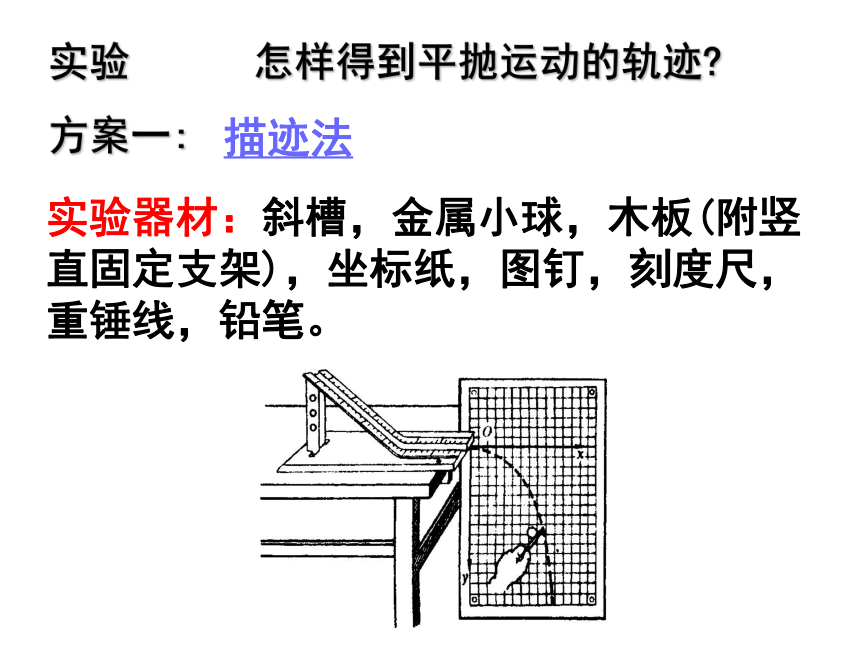

实验 怎样得到平抛运动的轨迹?
方案一:
实验器材：斜槽，金属小球，木板(附竖直固定支架)，坐标纸，图钉，刻度尺，重锤线，铅笔。
描迹法

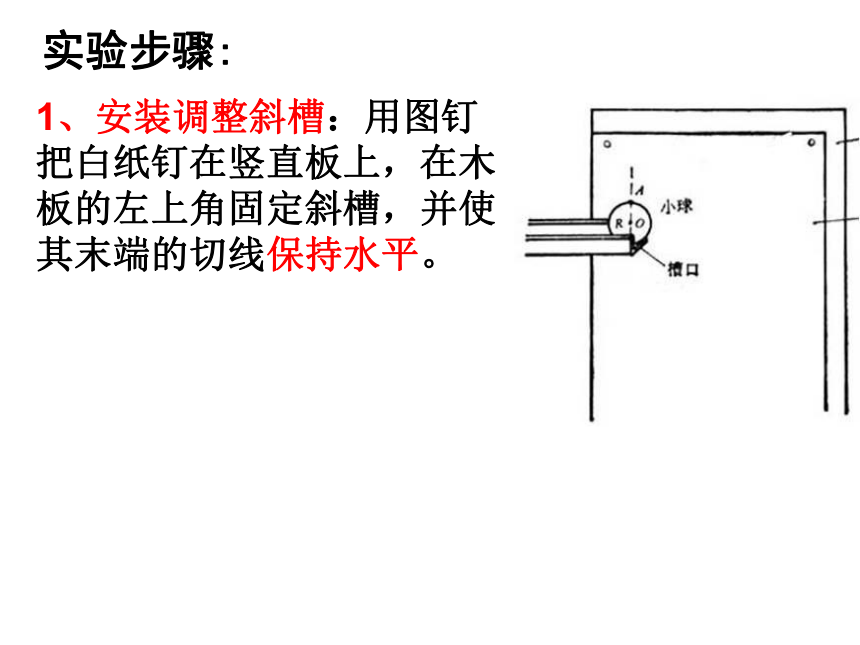

1、安装调整斜槽：用图钉把白纸钉在竖直板上，在木板的左上角固定斜槽，并使其末端的切线保持水平。
实验步骤:
2、调整木板：用悬挂在槽口的重锤线把木板调整到竖直方向、并使木板平面与小球下落的竖直面平行且靠近,固定好木板。
3、确定坐标原点O：把小球放在槽口处，用铅笔记下球在槽口时球心在白纸上的水平投影点O，O即为坐标原点。
4．描绘运动轨迹：在木板的平面上用手按住卡片，使卡片上有孔的一面保持水平，调整卡片的位置，使从槽上滚下的小球正好穿过卡片的孔，而不擦碰孔的边缘。
用铅笔在卡片缺口处的白纸上点个黑点，这就在白纸上记下了小球穿过孔时球心所对应的位置。
保证小球每次从斜槽上的同一位置由静止开始滑下，用同样的方法，可找出小球平抛轨迹上的一系列位置。
5、计算初速度：取下白纸，以O点为原点画出竖直向下的y轴和水平向右的x轴，用平滑的曲线把这些位置连接起来即得小球做平抛运动的轨迹。
用公式x＝v0t和y＝gt2/2计算出小球的初速度v0，最后计算出v0的平均值。
在曲线上选取A、B、C、D、E、F六个不同的点，用刻度尺和三角板测出它们的坐标x和y。
(1)保证斜槽末端的切线必须水平。
(2)木板平面竖直且平行于小球平抛的轨道平面，并使小球的运动靠近木板但不接触。
(3)坐标原点不在斜槽口的末端，应在槽口上方小球球心处

实验注意事项:
O
O′
(4)小球应在同一位置无初速自由释放；释放的高度要适当，使小球以合适的水平初速度抛出，其轨迹在坐标纸的左上角到右下角间分布，从而减小测量误差；
(5)实验过程中木板不能动
(6)要在平抛轨道上选取距O点远些的点来计算球的初速度，这样可使结果的误差较小。
实验注意事项:
如何检验斜槽末端部分是否水平 ？
若将小球放在斜槽末端水平轨道的任何位置，小球都不滚动，则可以认为斜槽末端水平
讨论1:
调节木板，使重锤的吊线与平板的边线平行、与平板面平行；使小球平抛的轨道平面与板面平行
怎么判断木板面是否竖直?
讨论2:
怎么确定坐标原点o，建立直角坐标系?
把小球放在槽口末端处，用铅笔记下这时球的球心在坐标纸板上的水平投影点o，即为坐标原点(不是槽口端点)；再利用重锤线确定y轴方向和与之垂直的x轴方向。
讨论3:
O
y
x
A4
A3
A2
A1
M4
M3
M2
M1
y3
2、如何判断平抛运动的轨迹是不是抛物线？
假设轨迹是一条抛物线，则轨迹上各点应满足y=ax2 。测出轨迹上某点的坐标(x、y)，带入y=ax2中求出a，就可知道代表这个轨迹的可能关系式；再测几个点的坐标代入验证。
3、怎样计算平抛物体的初速度？
水平方向上的匀速直线运动
竖直方向上的自由落体运动
平抛运动的两个分运动为：
O
y
x
v0
v0=
= x
测出轨迹上某一点的坐标(x、y)代入可求出v0
P（x，y）
例1、在做“研究平抛运动”实验中应采取下列哪些措施可减小误差？（　　）
A．斜槽轨道必须光滑
B．斜槽水平部分轨道必须水平
C．每次要平衡摩擦力
D．小球每次应从斜槽上同一高度释放
B D
例2、某同学使小球沿桌面水平飞出，用数码相机来拍摄小球作平抛运动的录像（每秒15帧）并将照片打印出来。问：他大约可以得到几桢小球正在空中运动的照片？
若桌高 h=0.8m ，能拍 幅照片
6
例3、如图所示，在《研究平抛运动》的实验中，描绘得到的平抛物体的轨迹的一部分，抛出点的位置没有记录，试根据图中的数据求出平抛运动的初速度。
物体在AB段和BC段运动的时间必相等，则有:
解析:
在轨迹上ABC三个点是水平间距相等的，故有：
在研究平抛物体运动的实验中，用一张印有小方格的纸记录轨迹，小方格的边长L=2.5cm。若小球在平抛运动途中的几个位置如图中的a、b、c、d所示，则小球平抛的初速度的计算式为v0=________（用L、g表示），其值是________
●
●
●
●
a
b
c
d
1m/s
1、在《研究平抛运动》的实验中，为减少空气阻力对小球的影响，所以选择小球时，应选择下列的：（　）
A、实心小铁球；　　
B、空心小铁球；
C、实心小木球；　
D、以上三种球都可以；
练一练
A
2、在“研究平抛物体的运动”实验时，已备有下列器材：白纸、图钉、平板、铅笔、弧形斜槽、小球、刻度尺、铁架台，还需要下列器材器材中的：[??? ]

A、秒表 B、天平 C、重锤线 D、测力计
C
3、在研究平抛物体运动的实验中，如果小球每次从斜槽滚下的初始位置不同，则正确的是 [??? ]
A．小球平抛的初速度不同
B．小球每次做不同的抛物线运动
C．小球在空中运动的时间每次均不同
D．小球通过相同的水平位移所用时间均不同
ABD
4、在研究平抛运动的实验中，让小球多次从斜槽上滚下，在白纸上依次记下小球的位置，某甲和某乙得到的记录纸分别如图所示，从图中明显看出甲的实验错误是
　　　　　　　　　　　　　 .
乙的实验错误是
　　　　　　　　　　　　　 .
槽底不水平
每次释放小球的高度不同
5、下列哪些因素会使本实验的误差增大 （ ）
A．小球与斜槽之间有摩擦
B．建立坐标系时，以斜槽末端端口位置为坐标原点
C．安装斜槽时其末端不水平
D．根据曲线计算平抛运动的初速度时在曲线上取作计算的点离原点O较远
BC
7、在做“研究平抛运动”的实验时，让小球多次沿同一轨道运动，通过描点法画出小球做平抛运动的轨迹，为了能较准确地描绘运动轨迹，下面列出了一些操作要求，将你认为正确的选项前面的字母填在横线上：＿＿＿＿＿＿＿＿＿。
A．通过调节使斜槽的末端保持水平
B．每次释放小球的位置必须不同
C．每次必须由静止释放小球
D．记录小球位置用的木条(或凹槽)每次必须严格地等距离下降
E．小球运动时不应与木板上的白纸(或方格纸)相触
F．将球的位置记录在纸上后，取下纸，用直尺将点连成折线
A C E
知识延伸：
8、一架飞机水平匀速飞行，从飞机上每隔1秒释放一个铁球，先后释放7个，若不计空气阻力，则7个球 （ ）
A、在空中任何时刻总是排成抛物线，它们的落地点是等间距的
B、在空中任何时刻总是排成抛物线，它们的落地点不是等间距的
C、在空中任何时刻总在飞机的正下方排成竖直的直线，它们的落地点是等间距的
D、在空中任何时刻总在飞机的正下方排成竖直的直线，它们的落地点是不等间距的
C
y
h
9h
4h
16h
x
O
A
B
C
D
。
1：4：9：16 …
9、水平抛出的小球1s内、2s内、3s内… 的
竖直位移之比是
