人教版高中物理选修3-1第一章1．3电场强度课件（共18张PPT）

(共18张PPT)

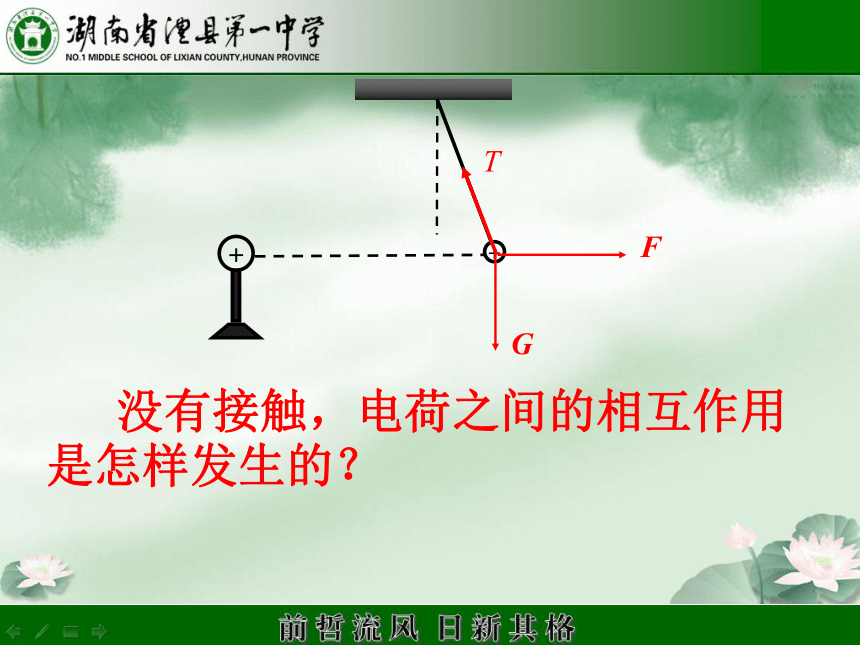

没有接触，电荷之间的相互作用是怎样发生的？
+

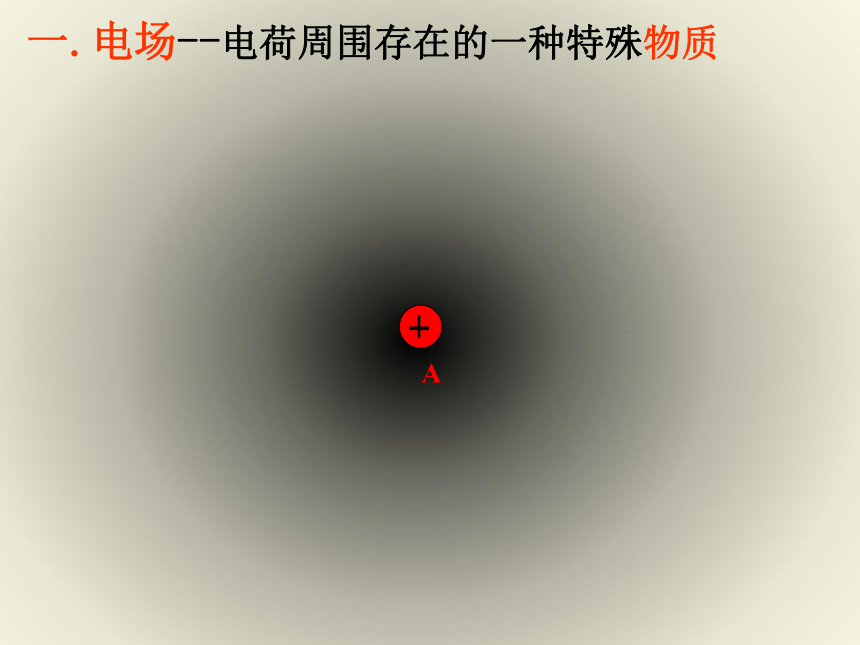

一.电场--电荷周围存在的一种特殊物质

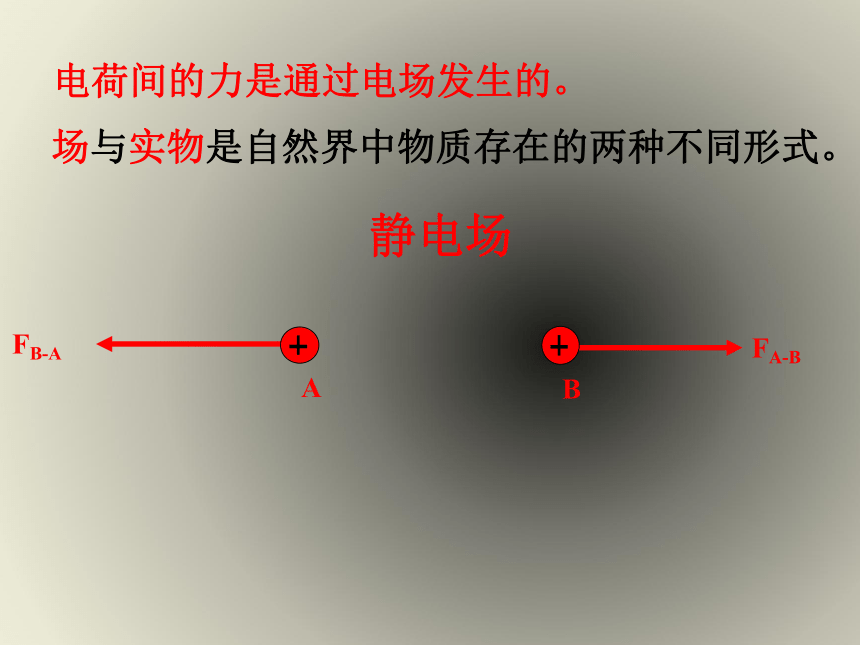

电荷间的力是通过电场发生的。
场与实物是自然界中物质存在的两种不同形式。
静电场

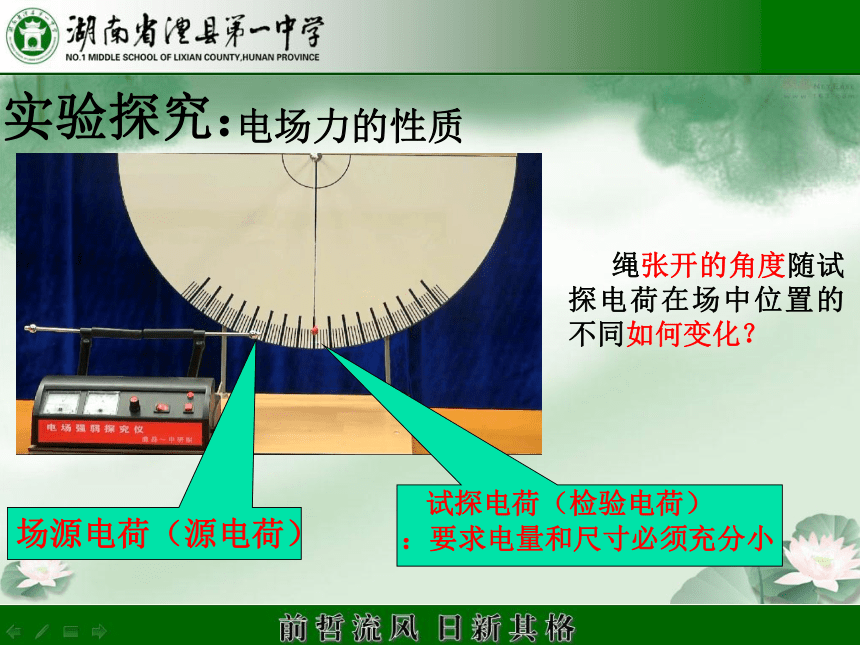

绳张开的角度随试探电荷在场中位置的不同如何变化？
场源电荷（源电荷）
实验探究：
电场力的性质
试探电荷（检验电荷）
：要求电量和尺寸必须充分小

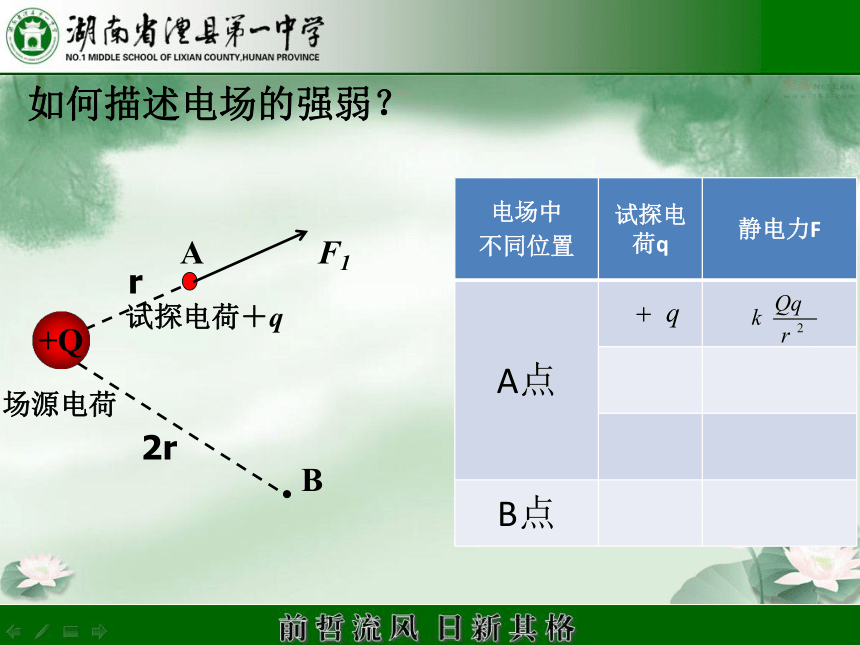

如何描述电场的强弱？
电场中
不同位置 试探电荷q 静电力F
A点


B点

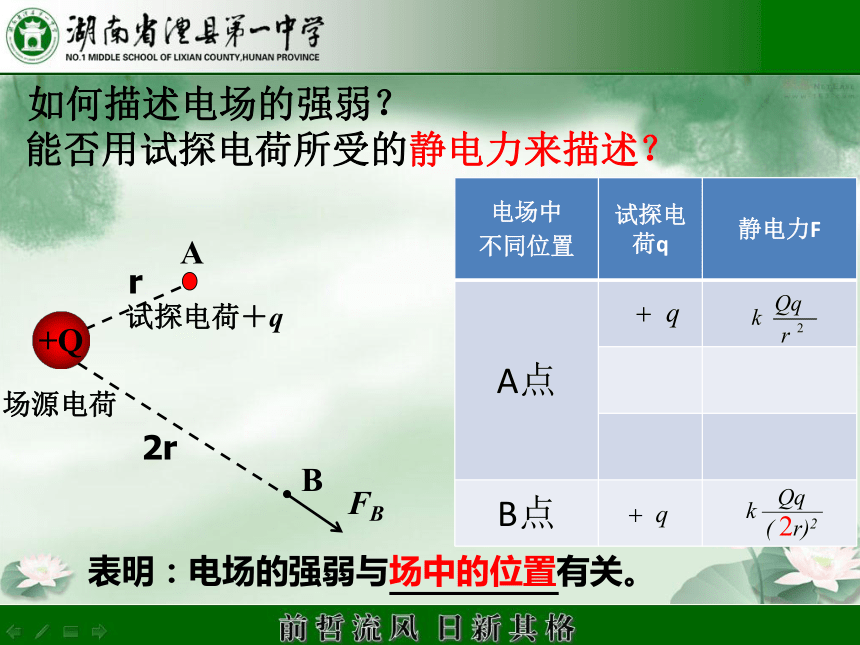

如何描述电场的强弱？
能否用试探电荷所受的静电力来描述？
场源电荷
表明：电场的强弱与场中的位置有关。
电场中
不同位置 试探电荷q 静电力F
A点


B点
如何描述电场的强弱？
能否用试探电荷所受的静电力来描述？
场源电荷
+2q
电场中
不同位置 试探电荷q 静电力F
A点


B点
如何描述电场的强弱？
能否用试探电荷所受的静电力来描述？
场源电荷
+2q
表明：不能用试探电荷所受的静电力来描述电场的强弱。
+3q
电场中
不同位置 试探电荷q 静电力F
A点


B点

究竟用什么物理量来描述电场的强弱？
讨论：
电场中
不同位置 试探电荷q 静电力F
A点


B点

+2q
+3q
电场中
不同位置 试探电荷q 静电力F
A点


B点
F/q
同一位置，F/q相同
F/q与试探电荷q、电场力F均无关。

不同位置，F/q不同
故比值F/q，即单位电荷所受的静电力，能反映电场的强弱。
F/q与场中位置有关
+2q
+3q
电场中
不同位置 试探电荷q 静电力F


A点


B点
1、定义：
4、矢量还是标量？
二、电场强度（场强）E
2、定义式：
3、单位：
比值定义法
试探电荷电荷量
放入电场中某点的试探电荷所受的静电力F
跟它的电荷量q的比值。
牛每库，N/C
+Q
E
+Q
-q
E
根据规定：
负电荷在电场中某点所受静电力的方向跟该点的场强E的方向相反。
+q
-Q
E
+q
-Q
E
F
-q
在真空中负点电荷Q形成的电场中的P点，放一个q1=+10-9C的点电荷，测得它所受静电力大小为10-6N.则：
103 N/C
2×10-5
相同
103
相同
103
练习
（1）求P点场强的大小.
（2）若移走q1，而在P点放一个q2=-2×10-8C的点电荷，则Q在P点产生的电场的场强大小为 ——— N/C，方向与将q1放在P点时的场强方向———— ；此时q2所受静电力的大小为——————N.
（3）若在P点不放任何试探电荷，则Q在P点产生的电场的场强大小为————N/C，方向与将q1放在P点时的场强方向————N
三、真空中点电荷的场强
1、大小
2、方向：正点电荷场强方向沿半径向外
负点电荷场强方向沿半径向内
+
-
一切电场
仅对真空中点电荷的电场适用。
q是检验电荷，E与q无关。
Q是场源电荷，E与Q成正比。
（定义式）
（决定式）
公式 适用范围 电荷的意义


谈谈你这节课的收获......
小结：
