人教版初中物理八年级上册第五章第一节5.1-透镜(32张PPT)

(共32张PPT)
第一节
透 镜 　
空气
水
一.知识回顾
折射光路
三棱镜对光线的作用
光穿过三棱镜后，向厚的一面偏折。
通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。
经济开发区党工委副书记管委会常务副主任述职述廉述德报告
20XX年是盘北开发区正式成立的第一年,也是建设发展的重要一年。一年来,开发区党工委、管委会在市委、市政府的正确领导下,在xx县委县政府的指导支持下,坚持以科学发展观为指导,积极应对自身转型发展的挑战,按照创优发展环境、提升服务水平、拓宽发展空间、实现跨越发展的工作思路,紧紧围绕建设省级一流开发区奋斗目标,创新发展思路,凝聚发展力量,破解发展难题,优化发展环境,
狠抓工作落实,全区经济社会呈现出快速发展的良好态势。
按管委会班子分工,我主要负责开发区工作委员会、管委会全面常务工作。分管财政、经济发展等方面工作。分管财政局、经济发展局、开发区投资有限责任公司。今年以来,我以邓小平理论、三个代表重要思想和科学发展观为指导,深入贯彻学习十八大及相关会议精神,按照全区总体工作思路,团结和带领分管部门的领导和同志们,与时俱进,扎实工作,开发区各项工作都有了长足的发展。现将一年来的学习、工作情况和落实责任范围内党风廉政建设责任制、廉洁自律作简要报告。
一、加强学习,不断提高自身的政治水平和业务能力 20XX年是执行十二五规划的关键年,承
用放大鏡看書本上的小狗，有什麼變化呢 ?
這是因為放大鏡的表面不是平面而是球面的緣故，我們將這種鏡片稱為透鏡。
F

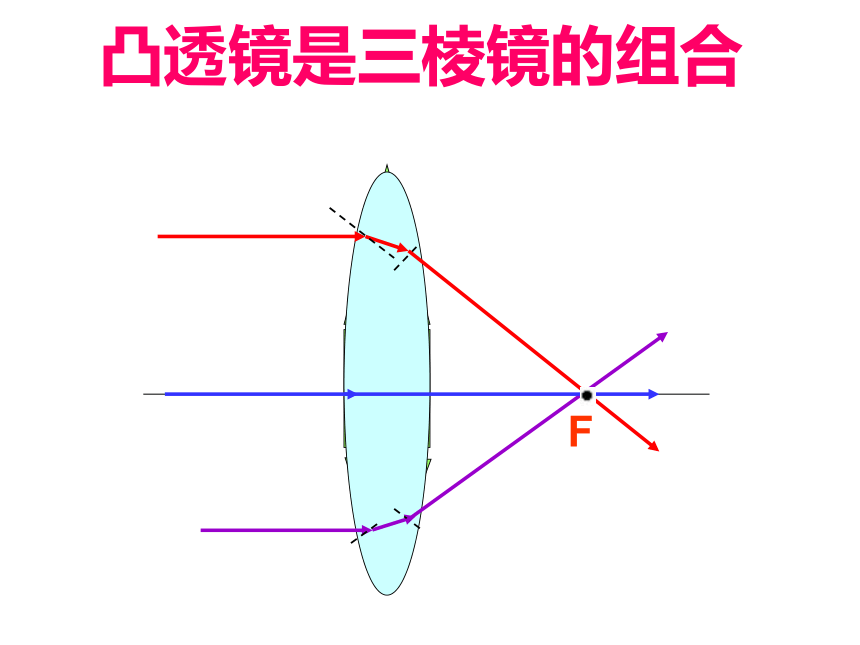

凸透镜是三棱镜的组合

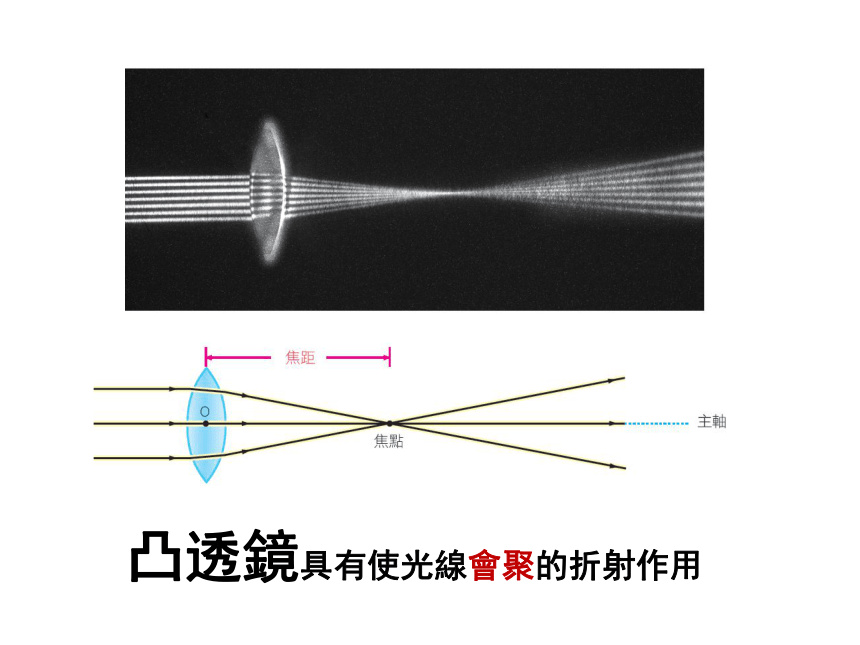

凸透鏡具有使光線會聚的折射作用
F

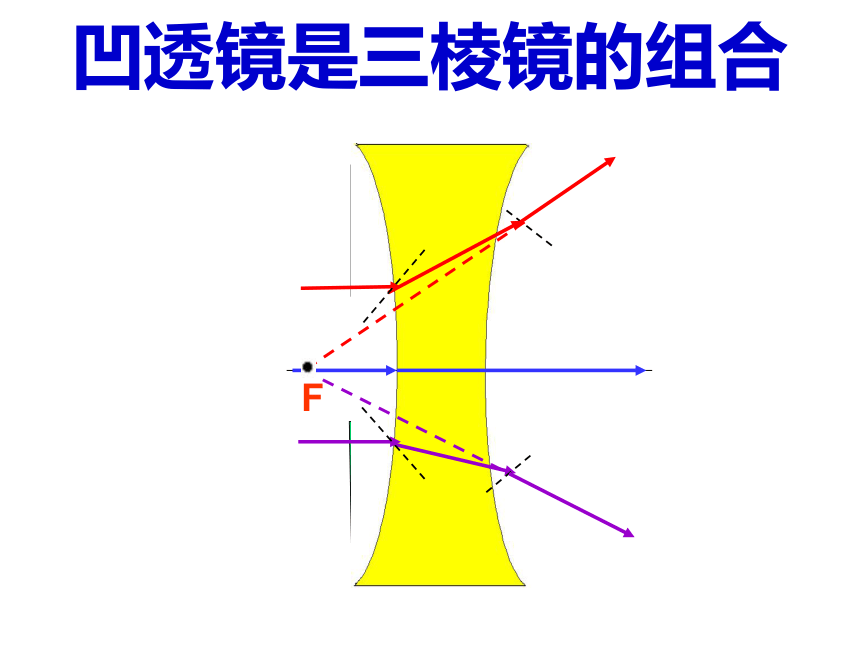

凹透镜是三棱镜的组合

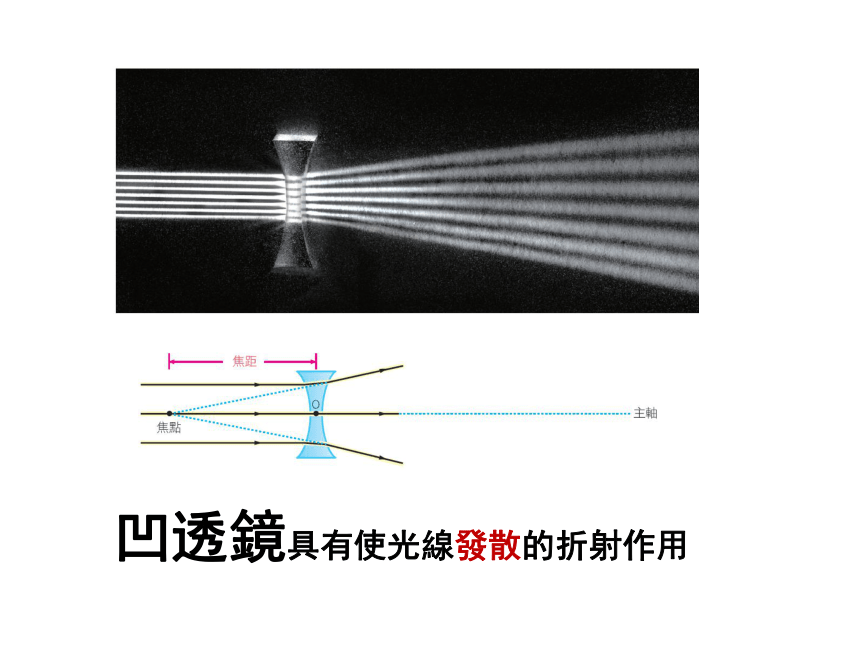

凹透鏡具有使光線發散的折射作用

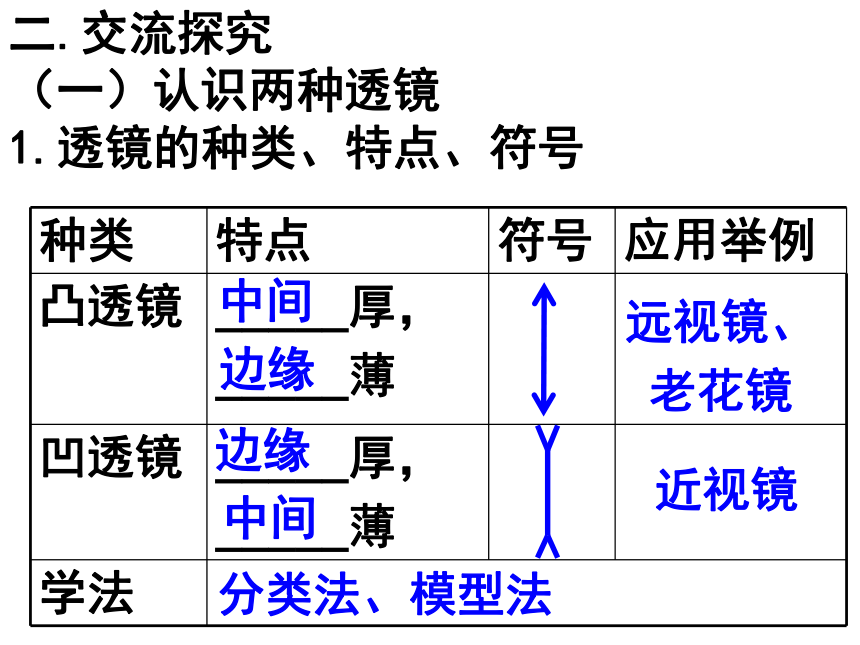

二.交流探究
（一）认识两种透镜
1.透镜的种类、特点、符号
分类法、模型法
中间
边缘
中间
边缘
远视镜、
老花镜
近视镜
种类 特点 符号 应用举例
凸透镜 _____厚，
_____薄
凹透镜
_____厚，
_____薄
学法

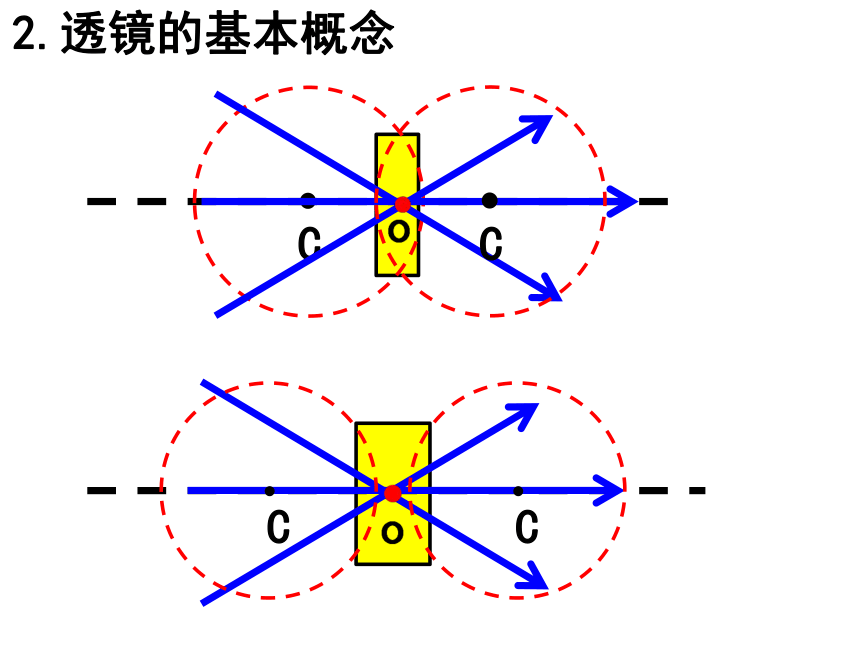

2.透镜的基本概念

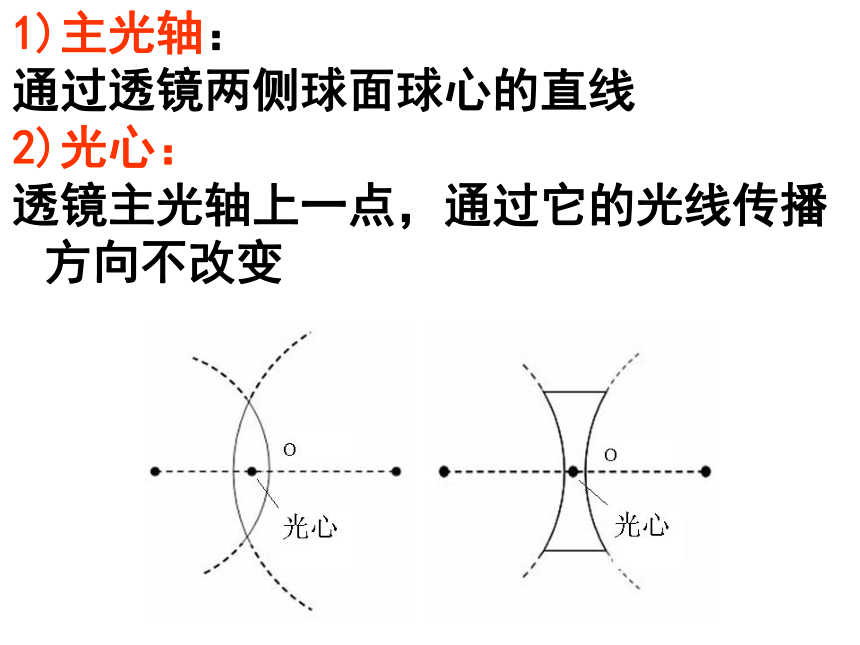

1)主光轴：
通过透镜两侧球面球心的直线
2)光心：
透镜主光轴上一点，通过它的光线传播方向不改变
O
F
1)凸透镜对光线有______作用
2)平行于______的光线经凸透镜折射后,折射
光线____于主光轴上一点，叫焦点F
3)_____与____之间的距离叫焦距f
会聚
主光轴
会聚
焦点
光心
（二）透镜对光的作用
1.演示：凸透镜对光路的改变
F
1)凹透镜对光线有______作用
2)平行于______的光线经凹透镜折射后，折
射光线的___________相交于一点，叫焦点F
3)焦距：
O
F
发散
2.演示：凹透镜对光路的改变
反向延长线
主光轴
F
会聚和发散的含义:
指折射光线相对于入射光线是靠拢还是
偏离主光轴
信息快递
O
F
主光轴

主光轴：通过透镜两个球面球心的直线。
光心：透镜的中心。
焦点：平行于主光轴的平行光通过透镜后会聚于一点。
焦距：焦点到光心的距离。
凸、凹透镜的主光轴和光心
过光心的光线，方向不变。
（三）三条特殊光线
通过透镜的光线中有三类比较特殊的
1.凸透镜
1)过光心的光线，方向不变。
2)平行于主光轴的光线经凸透镜折射后，过____。
3)过焦点的光线经凸透镜折射后____于主光轴。
焦点
平行
F
F
2.凹透镜
1)过光心的光线，方向不变。
2)平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过____。
3)射向另一侧焦点的光线，经凹透镜折射后____于主光轴。
焦点
平行
F
O
F
凹透镜
画透镜的光路图
应用:测量凸透镜的焦距(原理器材方法)
1)凸透镜正对太阳光,另一侧放一张纸。
2)调节透镜与纸的距离，直到纸上的光
斑最小最亮，即是焦点
3)用刻度尺测量光斑与透镜的距离，即
是焦距。
如何制作平行光源？(原理,器材,方法)
原理:

方法:
将灯泡放在凸透镜的焦点处
过焦点的光线经凸透镜折射后平行于主光轴
三、巩固练习
1填上合适的透镜
2.完成光路图
4.填上合适的透镜
属于凸透镜的是：___________
属于凹透镜的是：___________
A、C、D
B、E、F
识别下列透镜，并归类：
3.下列光路图正确的是( )
F
F
F
F
F
F
F
F
A
B
C
D
D
